ПРЕДУПРЕЖДЕНИЕ

При  проведении  обслуживания  топлив-
ной  системы  возможны  возникновения
утечки топлива. Не производите данный
сервис вблизи открытого огня, в местах
выполнения  сварных  работ,  не  курите
вблизи техники и т.д.

1. Ослабьте крепление каждого карбю-
ратора и вытащите каждый карбюратор
из корпуса.

2.  Снимите  каждую  сливную  пробку  и
уплотнительное  кольцо  из  поплавковой
камеры  карбюратора  и  слейте  топливо
в маленький контейнер или специальные
полотенца.

3. При помощи ключа для главного жи-
клера (из набора инструментов) откру-
тите главный жиклер из каждого карбю-
ратора. Обратите внимание на проклад-
ку. Установите новый главный жиклер и
имеющуюся прокладку. Плотно затяните
главный жиклер.

4. Установите каждую сливную пробку и
уплотнительное кольцо; плотно затяни-
те их.

5. Установите и закрепите карбюраторы.

СВЕЧИ ЗАЖИГАНИЯ

(4-х тактной модели

1100 см3)

ПРИМЕЧАНИЕ: если необходимо заме-
нить свечи зажигания, отвезите Ваш
снегоход к официальному дилеру Arctic
Cat для проведения сервиса. Такой сер-
вис проводится на усмотрение и за счет
владельца снегохода.

СВЕЧИ ЗАЖИГАНИЯ

(2-тактные модели)

ПРИМЕЧАНИЕ:  всегда  используйте  ре-
комендуемые свечи зажигания для дви-
гателя.  Смотри  таблицу  спецификаций
для  определения  правильного  зазора

свечей.

Различные  рельефные  условия  при  экс-
плуатации  могут  потребовать  установку
свечей  с  различным  тепловым  диапазо-
ном.  Например,  поездка  по  пересечённой
местности  требует  свечи  зажигания  с  бо-
лее  низким  температурным  диапазоном,
чем  движение  на  малой  скорости,  для  ко-
торого необходимы свечи с большим диа-
пазоном нагрева.

Замена свечей зажигания

(модели Crossfire/M-Series)

1.  Снимите  пружины,  которые  крепят
расширительный  бак  к  выпускному  кол-
лектору  и  резонатору,  затем  отодвинь-
те расширительный бак, чтобы получить
доступ к свечам зажигания.

2. Снимите колпачки со свечей.

3. С помощью свечного ключа выверни-
те свечи.

4. Установите новые свечи и закрутите
их вручную.

5. Закрутите свечи зажигания с момен-
том затяжки 2,5-2,8кг/м, затем установи-
те колпачки.

6. Верните расширительный бачок на ме-
сто и закрепите выпускной коллектор и
резонатор с помощью пружин.

Замена свечей зажигания

(модели Bearcat 570/570 XT

– F-Series/T-Series)

1. Открутите два болта, крепящих кон-
соль и скобу передней фары.

2. Поднимите дальний конец консоли и
отсоедините разъем консоли.

3. Снимите колпачки со свечей.

4. С помощью свечного ключа выверни-
те свечи.

5. Установите новые свечи и закрутите
их вручную.

6. Закрутите свечи зажигания с момен-
том затяжки 2,5-2,8кг/м, затем установи-
те колпачки.

7. Установите консоль на место на осно-
вание передней фары, слегка приподняв
задний край. Затем присоедините разъ-
ем консоли.

8. Опустите дальний край консоли на ме-
сто; затем установите крепящие винты.
Затяните их прочно.

Проверка свечей

зажигания (2-тактные

модели)

Для  того,  чтобы  проверить,  имеют  ли  ис-
пользуемые  свечи  зажигания  необходи-
мый  диапазон  нагрева  (после  использо-
вания  снегохода  в  нормальных  условиях),
снимите  свечи  зажигания  и  проверьте  со-
стояние  изолятора  центрального  электро-
да каждой свечи зажигания.

А. ЖЕЛТО-КОРИЧНЕВЫЙ или СВЕТЛО-
КОРИЧНЕВЫЙ цвет изолятора указыва-
ет на правильный диапазон нагрева све-
чей.

Б. СВЕТЛО-СЕРЫЙ или БЕЛЫЙ цвет
изолятора указывает на перегрев двига-
теля. Это вызвано использованием све-
чей с очень высоким диапазоном нагре-
ва.

В. ЧЁРНЫЙ цвет изолятора указывает на
то, что топливо в камере сгорания сгора-
ет не полностью. Это вызвано чрезмер-
ным количеством масла или свечами с
низким диапазоном нагрева.

ПРИМЕЧАНИЕ:  если  изоляторы  цен-
трального электрода светло-серого, бе-
лого  или  черного  цветов,  но  настройки
карбюратора  (на  карбюраторных  моде-
лях),  синхронизация  впрыска  топлива
и  время  зажигания  правильны,  необхо-
димо установить свечи зажигания с дру-
гим диапазоном нагрева. Подробную ин-

формацию  о  свечах  зажигания  Вы  мо-
жете  получить  у  официального  дилера
Arctic Cat. Проконсультируйтесь у диле-
ра перед заменой свечей зажигания, так
как  неподходящие  свечи    могут  приве-
сти к потере мощности двигателя или к
его поломке.

ПРЕДОСТЕРЕЖЕНИЕ

Если свеча зажигания светло-серого, бе-
лого  или  черного  цвета,  а  другая  свеча
имеет  желто-коричневый  или  коричне-
вый цвет, отвезите Ваш снегоход к офи-
циальному  дилеру Arctic Cat для прове-
дения сервиса. Такой сервис проводится
по  желанию  и  за  счет  владельца  снего-
хода.

ПРОВЕРКА/РЕГУЛИРОВ-

КА ЗАЗОРА КЛАПАНОВ

(4-х тактные модели

1100 см3)

После обкатки двигателя и пробега 1000км,
а также после каждых 5000 км пробега или
раз в год перед длительным хранением не-
обходимо проверять и регулировать зазор
клапанов.

ПРИМЕЧАНИЕ:  отвезите  Ваш  снегоход
к  официальному    дилеру  Arctic  Cat  для
проведения ТО.  Периодическое ТО вы-
полняется за счет владельца снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Очень  важно  проводить  проверку/регу-
лировку  зазора  клапанов  в  указанные
промежутки  времени,  иначе  это  может
привести  к  серьезному  повреждению
двигателя.

ПРОВЕРКА/ РЕГУЛИРОВ-

КА ПОЛОЖЕНИЯ ТРОСИ-

КОВ APV (ЭКОНОМАЙЗЕ-

РА) (2-х тактные модели

CFR/M/F)

Для  обеспечения  правильной  работы  си-
стемы  экономайзера  важную  роль  играет
правильная  настройка  тросиков  APV  .  Не-
смотря на то, что рекомендуется выполнять
регулировку тросиков APV каждые 1500км,
нет необходимости регулировать их слиш-
ком часто. Для настройки тросиков выпол-
няйте следующие указания:

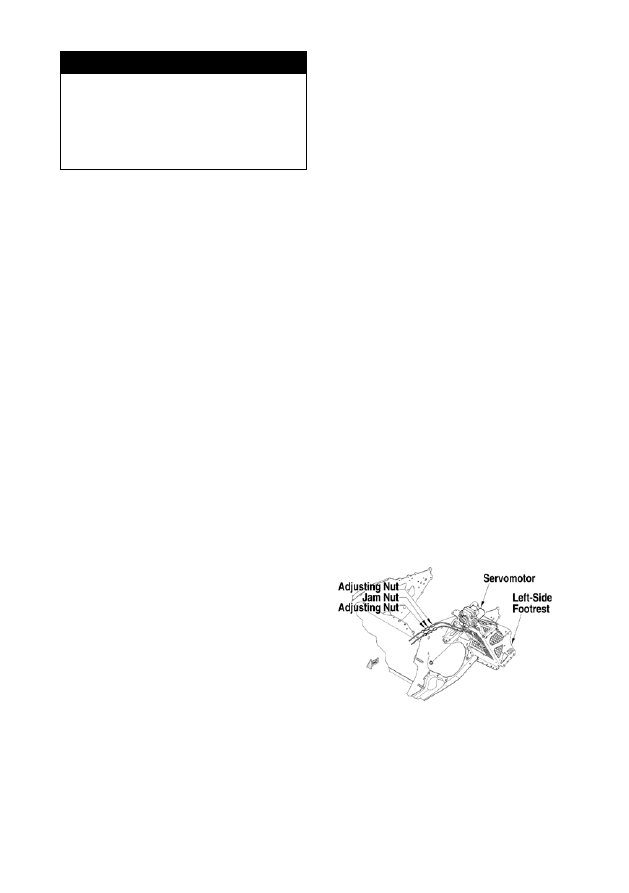

Модели CFR
Регулировочная гайка
Контргайка
Регулировочная гайка
Сервомотор
Левая подножка
Модели F/M
Регулировочная гайка
Контргайка
Регулировочная гайка
Сервомотор
Левая подножка

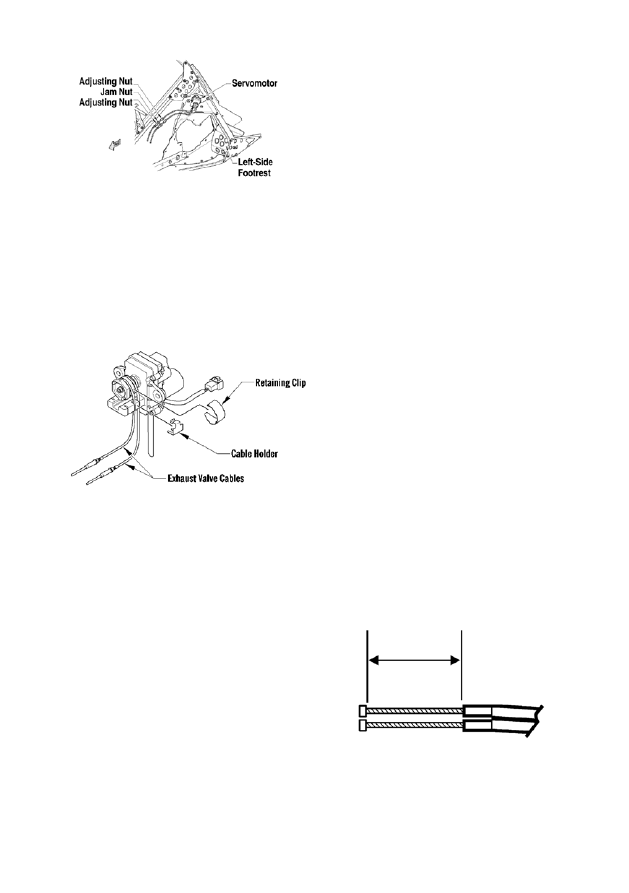

1. С помощью небольших плоскогубцев
удалите пружинный зажим сервомотора и
держатель тросика.
пружинный зажим
Держатель тросика
Тросик выпускного клапана

2. С помощью разводного ключа поверните
шток сервопривода против часовой стрел-
ки для ослабления тросика; затем вытяни-
те кожух тросика вниз и из сервомотора.

ПРЕДУПРЕЖДЕНИЕ

Не используйте гайку крепления ролика
к сервомотору для вращения штока.

ПРЕДОСТЕРЕЖЕНИЕ

Для последующей установки пометьте
соответствующие стороны тросиков сер-
вомотора.

3. Выдвиньте упор каждого тросика из
паза, расположенного в штоке сервомото-
ра.
4. Надежно удерживая кожух тросика, вы-
тяните тросик на максимально возможную
длину; после чего отпустите его. Повтори-
те процедуру два или три раза. после чего
тросик/выпуской клапан должен двигаться
свободно.

ПРЕДОСТЕРЕЖЕНИЕ

В  отсутствие  свободного  движения  тро-
сика/выпускного клапана следует демон-
тировать  блок  выпускного  клапана  для
дальнейшего  осмотра.  Доставьте  снего-
ход к уполномоченному дилеру Arctic Cat
для  проведения  технического  обслужи-
вания и ремонта.

ПРЕДОСТЕРЕЖЕНИЕ

Процедуру измерения длины тросиков
следует выполнять максимально близко
к месту их расположения.

5. Удерживая кожух тросика, слегка потя-
ните за один его конец для устранения про-
висания; после чего измерьте длину троси-
ка от кожуха до его конца (упор тросика).

ДЛИНА ТРОСИКА СИСТЕМЫ

ЭКОНОМАЙЗЕРА

ДЛЯ ДВИГАТЕЛЕЙ

ДЛИНА ± 1мм

600 см

36 мм

800 см

35 мм

1000 см

33 мм

ПРЕДОСТЕРЕЖЕНИЕ

Оба тросика должны быть равными по
длине, или их длина не должна отличать-
ся более, чем на 0,5 мм в меньшую сто-
рону.

ПРЕДОСТЕРЕЖЕНИЕ

Повторите действие 4 и 5 для каждого
тросика; после чего сравните получен-
ные данные с таблицей размеров троси-
ков системы экономайзера.

ПРЕДОСТЕРЕЖЕНИЕ

Полученные  результаты  не  должны  вы-
ходить за пределы показателей, указан-
ных  в  таблице  данных.  Если  характери-
стики находятся в допустимых пределах,
нет  необходимости  выполнять  регули-
ровку  тросиков  (переходите  к  действию
8). Если характеристики не соответству-
ют норме, перейдите к действию 6.

6.  Ослабьте  контргайку  на  регулируемом
тросике;  после  чего  с  помощью  регулиро-
вочных гаек увеличьте или уменьшите дли-
ну тросика в соответствии с требованиями.
7.  После  установления  правильной  длины
затяните контргайку, удерживая регулиро-
вочную гайку.
8.  Установите  кожух  тросиков  в  сервомо-
тор.  Зафиксируйте  кожухи  тросиков  с  по-
мощью  держателя  и  пружинного  зажима
(модели CFR/F).

АККУМУЛЯТОРНАЯ

БАТАРЕЯ (модели с элек-

трическим стартом)

Стандартные  и  герметичные  аккумулятор-
ные  батареи  после  использования  требу-
ют  регулярного  обслуживания  и  зарядку
для  обеспечения  максимальной  произво-
дительности  и  длительного  срока  исполь-
зования. Для обслуживания стандартных и
герметичных  аккумуляторных  батарей  ре-
