Контрольные функции

52

3.

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

 [XCS00860]

Задние торсионные пружины

ОСТОРОЖНО

XWS00750

Величины предварительной натяжки левой
и правой пружин должны быть
одинаковыми. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулятор в направлении (a). Для
уменьшения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулятор в направлении (b).

XSU14300

Регулировка предварительного натяга
пружины заднего амортизатора
(RS90P / RS90PLT)

Предварительный натяг пружин производится
поворотом регулировочной гайки на заднем
амортизаторе.
Предварительная натяжка пружин проводится
следующим образом.
1.

Ослабьте контргайку.

2.

Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную
гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).

Предварительная натяжка пружин*:

Минимальная (слабая):

RST90 101.5 мм (4.00 дюйм)

RST90PGT 122.1 мм (4.81 дюйм)

RST90PTF 111.0 мм (4.37 дюйм)

Стандартное положение:

RST90 102.5 мм (4.04 дюйм)

RST90PGT 122.1 мм (4.81 дюйм)
RST90PTF 112.0 мм (4.41 дюйм)

Максимальная (сильная):

RST90 112.5 мм (4.43 дюйм)
RST90PGT 132.1 мм (5.20 дюйм)

RST90PTF 122.0 мм (4.80 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

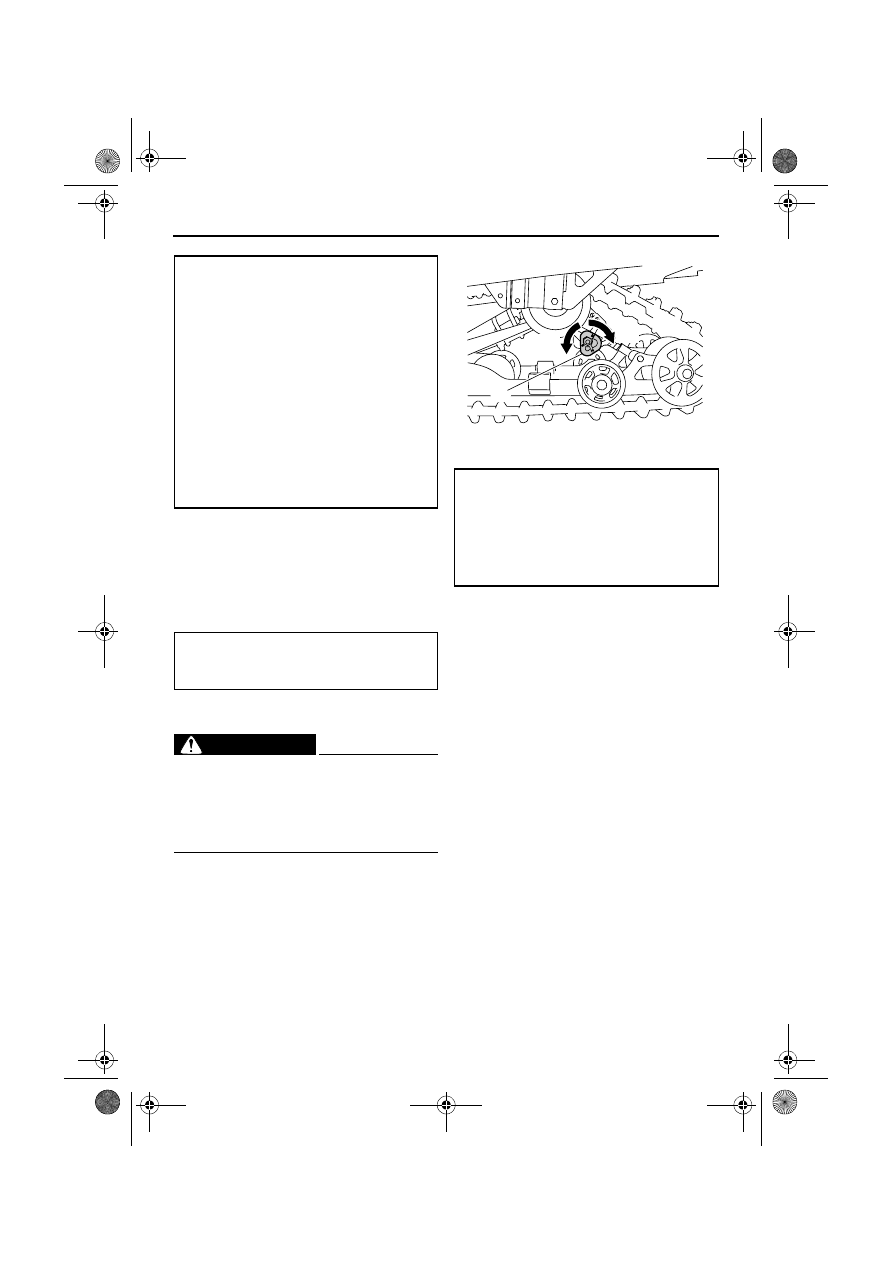

1. Регулятор предварительного натяжения

пружин

Предварительная натяжка пружин:

Минимальная (слабая):

S

Стандартное положение:

M

Максимальная (сильная):

H

(a)

(b)

1

U8HXR0X0.book  Page 52  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

53

ПРИМЕЧАНИЕ

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.

3.

Затяните контргайку указанным
моментом. ВНИМАНИЕ: Всегда
затягивайте контргайку по отношению
в регулировочной гайке, затем
затяните контргайку с указанным
крутящим моментом.

 [XCS00860]

XSU13094

Настройка регулировочных блоков для
езды вдвоем (RST90)

ОСТОРОЖНО

XWS00760

Регулировочные блоки для езды вдвоем на
обеих сторонах снегохода должны быть
установлены в одно и то же положение,
различие в их регулировке может привести
к плохой управляемости и потере
устойчивости.

Жесткость пружины регулируется путем
изменения положения регулировочных блоков
для езды вдвоем.

ПРИМЕЧАНИЕ

●

Данная регулировка должна выполняться
при ненагруженном снегоходе (без водителя
и груза).

●

Для регулировки используйте специальное
приспособление, входящее в комплект
инструментов.

1.

Вставьте специальное приспособление в
регулировочный блок для езды вдвоем,
как показано на рисунке.

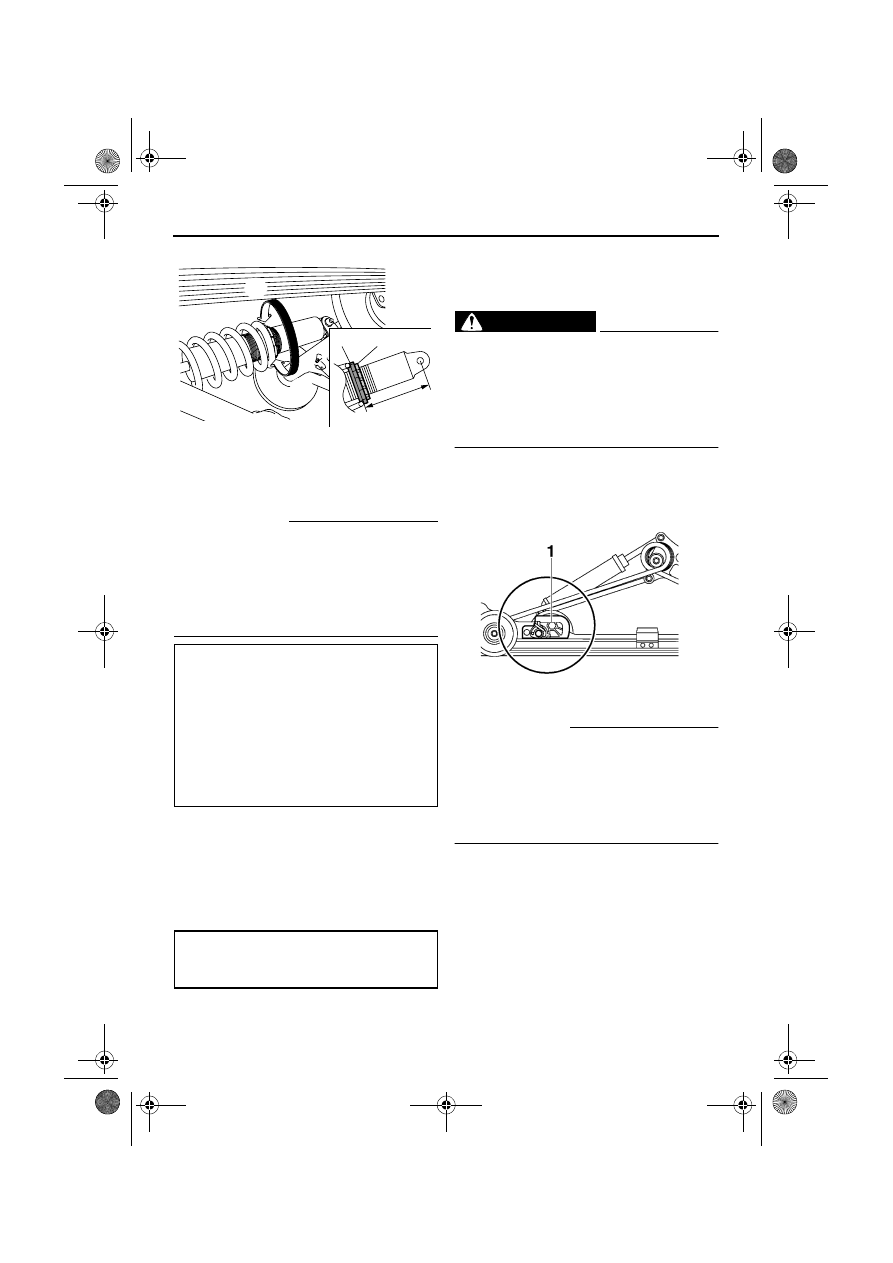

1. Регулировочная гайка предварительного

натяга пружины

2. Расстояние A
3. Контргайка

Предварительная натяжка пружин*:

Минимальная (слабая):

147.5 мм (5.81 дюйм)

Стандартное положение:

157.5 мм (6.20 дюйм)

Максимальная (сильная):

182.0 мм (7.17 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A

изменяется на 1.5 мм (0.06 дюйма).

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

(a)

(b)

3

1

2

1. Регулировочный блок для езды вдвоем

U8HXR0X0.book  Page 53  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

54

2.

Потяните фиксатор вверх и поверните
специальное приспособление для
изменения положения блока.

3.

Отпустите фиксатор.

4.

Извлеките специальное приспособление
из регулировочного блока для езды
вдвоем.

XSU14310

Регулировка демпфирующих сил
заднего амортизатора (RS90P /
RS90PLT / RST90PGT)

RST90PGT
Регулировка демпфирующей силы сжатия
производится поворотом ручки регулировки.
Для увеличения демпфирующей силы сжатия
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте ручку регулировки в
направлении (b). ВНИМАНИЕ:
Почувствовав упор, не пытайтесь дальше
поворачивать ручку регулировки в
направлении (a). Можно повредить
амортизатор, и регулировка
демпфирующей силы станет невозможна.
Не вращайте ручку регулировки в
направлении (b) после 12 щелчка(-ов).
Даже при дальнейшем повороте ручки

регулировки через 12 щелчков
демпфирующая сила не изменится. Ручку
регулировки следует остановить в
положении, где произошел щелчок.

 [XCS00910]

RS90P / RS90PLT
Регулировка демпфирующей силы отбоя
производится поворотом регулятора.
Для увеличения демпфирующей силы отбоя
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
отбоя вращайте ручку регулировки в
направлении (b). ВНИМАНИЕ:
Почувствовав упор, не пытайтесь дальше
поворачивать ручку регулировки в
направлении (a). Можно повредить
амортизатор, и регулировка
демпфирующей силы станет невозможна.
Не вращайте ручку регулировки в
направлении (b) после 20 щелчка(-ов).
Даже при дальнейшем повороте ручки
регулировки через 20 щелчков

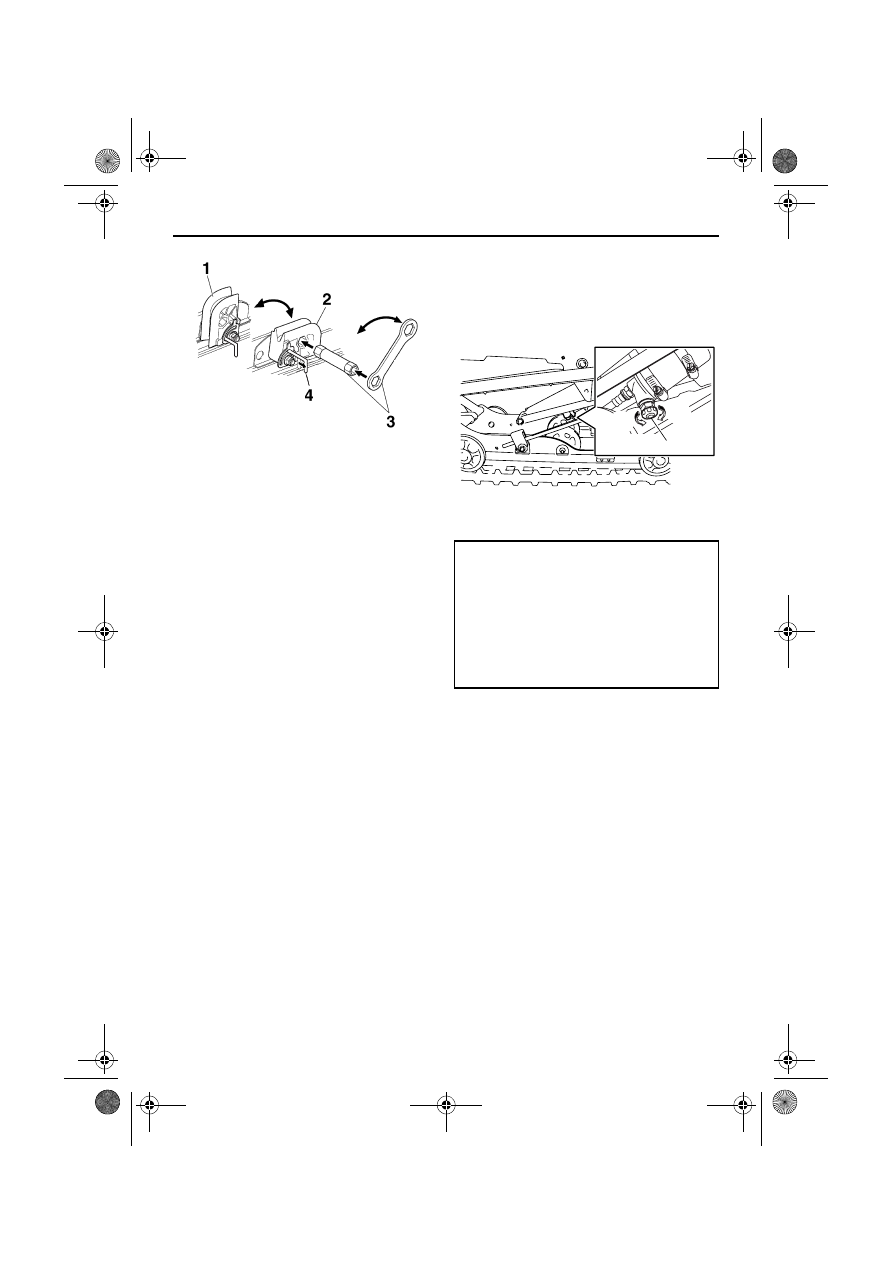

1. Положение для езды вдвоем (водитель и

пассажир)

2. Положение для одиночной езды водителя
3. Специальный инструмент
4. Фиксатор

1. Ручка регулировки демпфирующей силы

сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная (сильная):

2 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

(a)

(b)

1

U8HXR0X0.book  Page 54  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

55

демпфирующая сила не изменится. Ручку
регулировки следует остановить в
положении, где произошел щелчок.

 [XCS01060]

XSU11047

Регулировка тяг управления

Перераспределение веса может быть
отрегулировано поворотом регулятора на тяге
управления (RS90P / RS90PLT) или
регулировочных гаек на тягах управления
(RST90 / RST90PGT / RST90PTF).

RS90P / RS90PLT
1.

Проверьте длину тяги управления с
помощью линейки на специальном ключе,
как показано на рисунке.

ПРИМЕЧАНИЕ

Для выполнения точного измерения
необходимо приставить специальный угловой
гаечный ключ к регулятору тяги управления и
повернуть контргайку таким образом, чтобы

ключ вошел в одну из ее выемок и
располагался горизонтально на тяге
управления.

ПРИМЕЧАНИЕ

Для регулировки используйте специальный
ключ, входящий в комплект инструментов.

2.

Ослабьте контргайку.

3.

Чтобы увеличить перераспределение веса,
поверните регулировочную гайку в
направлении (a), чтобы уменьшить в
направлении (b). ОСТОРОЖНО!
Никогда не устанавливайте тяги
управления за пределы линейки на
специальном ключе, в противном
случае тяга управления может быть
повреждена, что, в свою очередь, может
привести к несчастному случаю или
травме.

 [XWS00181]

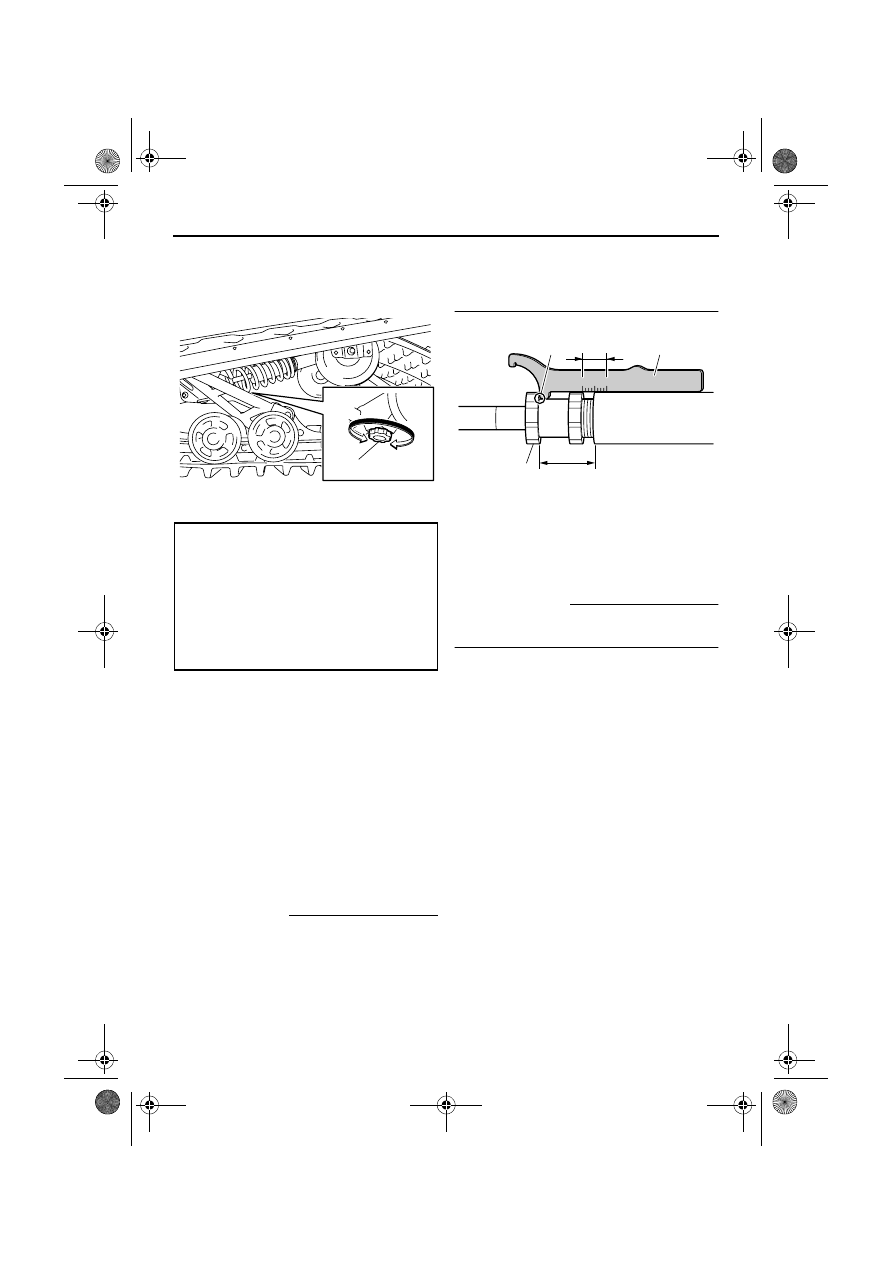

1. Ручка регулировки демпфирующей силы

отбоя

Демпфирующая сила отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

11 щелчков в направлении (b)*

Максимальная (сильная):

3 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

(a)

(b)

1

1. Специальный угловой гаечный ключ
2. Регулятор тяги управления
3. Пределы шкалы
4. Специальный ключ
5. Длина тяги управления

Min

Max

3

4

5

1

2
