Регулировка приводной гусеницы

Измерение провисания приводной гусеницы

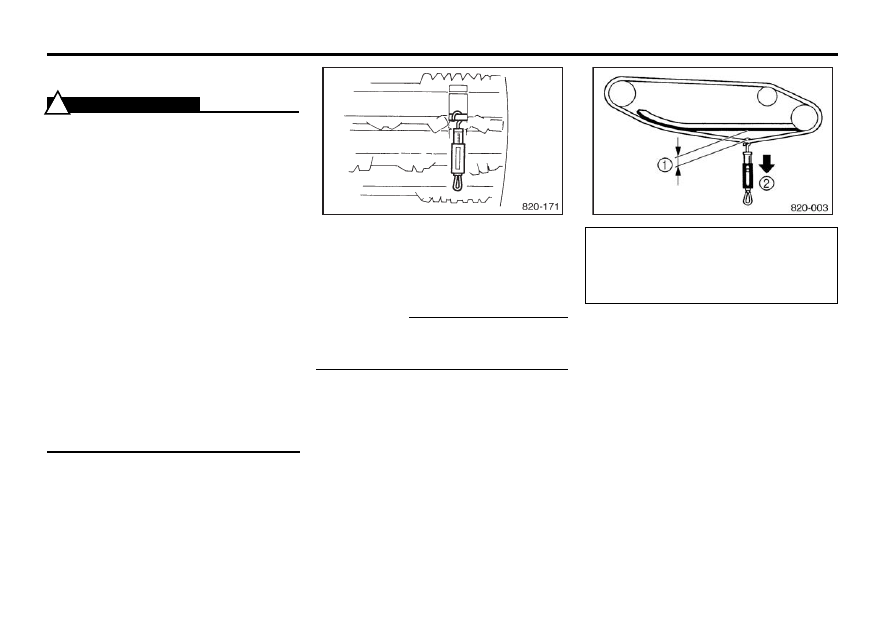

1. Положите снегоход на бок.
2. Измерьте провисание гусеницы при помо%
щи пружинного безмена. Потяните за центр
гусеницы с усилием в 100 Н (10 кг).

 Провисание

 100 Н (10 кг)

3. Если провисание отличается от указанного,
отрегулируйте гусеницу.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Разрушение гусеничного трака, его креплений
или разного рода обломки, вылетающие изпод
гусеницы, представляют опасность для води
теля и окружающих. Соблюдайте следующие
правила безопасности:
Не разрешайте никому стоять за снегоходом при
работающем двигателе.
Когда необходимо поднять заднюю часть сне
гохода для прокрутки гусеницы, используйте под
ходящую опору под заднюю часть. Не разре
шайте никому держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте никого
близко к вращающейся гусенице.
Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические детали
направляющих. При поломке поддерживающих
стержней или повреждении гусеницы на глу
бину, на которой становятся видимыми волокна
армирующего материала, гусеницу необходимо
заменить. В противном случае повреждение или
разрушение трака может привести к утрате
способности снегохода к торможению, потере
управления и аварии.

!

Стандартное провисание гусеницы:
Для RS90/RS90M/RS90R
3035 мм при усилии в 100 Н (10 кг)
Для RSG90
2530 мм при усилии в 100 Н (10 кг)

Измерьте зазор между направляющей гу%
сеницы и краем траковой ленты. Измрение
выполняется с обеих сторон.

ПРИМЕЧАНИЕ

8%26

Регулировка приводной гусеницы

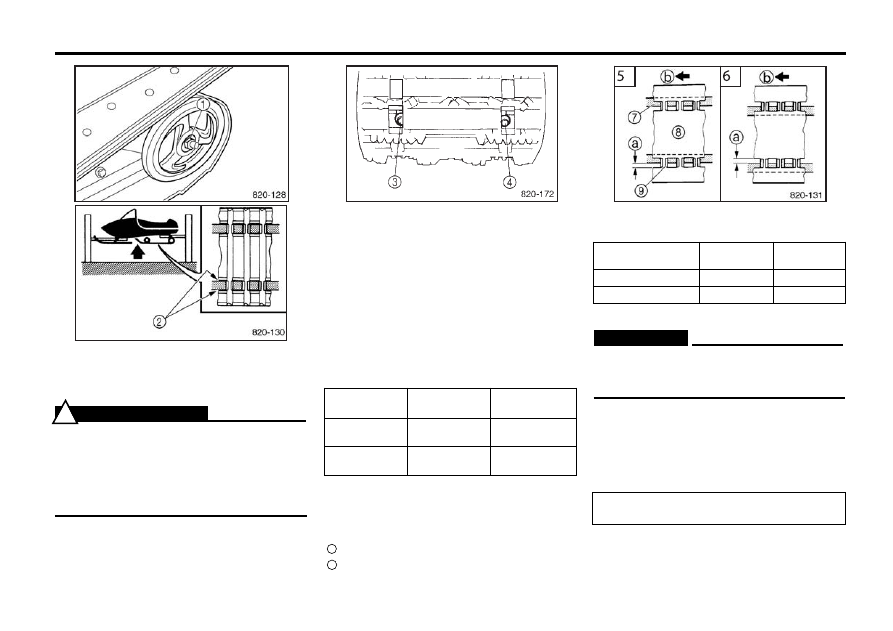

1. Поднимите заднюю часть снегохода и
установите ее на подходящую опору, чтобы
приподнять гусеницу над поверхностью.
2. Ослабьте гайку

 задней оси.

3. Запустите двигатель и дайте гусенице про%
вернуться на один или два оборота. Заглушите
двигатель.
4. Проверьте выравнивание гусеницы относи%
тельно направляющих

. Если выравнивание

не соответствует норме, отрегулируйте поло%
жение гусеницы, вращая левый и правый
регуляторы.

 Направляющая гусеницы

 Гусеница

 Металлическая деталь направляющей

Зазор

Вперед

5. Отрегулируйте провисание гусеницы в со%
ответствии с требуемой величиной.

6. Проверьте еще раз выравнивание и прови%
сание. При необходимости повторите опера%
ции с 3%й по 5%ю, пока не будет достигнуто
правильное положение гусеницы.
7. Затяните гайку задней оси.

b

a

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Данная регулировка должна производиться
только дилером фирмы Yamaha.
Перед работой под снегоходом надежно закре
пите его на подходящей опоре.
Запускайте двигатель в хорошо вентилируемом
помещении.

!

Положение

гусеницы

 Смещена

вправо

 Смещена

влево

 Левый

регулятор

Вывернуть

Ввернуть

 Правый

регулятор

Ввернуть

Вывернуть

Провисание

гусеницы

Больше

нормы

Меньше

нормы

 Левый регулятор

Ввернуть

Вывернуть

 Правый регулятор

Ввернуть

Вывернуть

ОСТОРОЖНО:

Правый и левый регуляторы должны
быть повернуты на одинаковую ве"
личину.

Крутящий момент затяжки гайки задней оси:
75 Нм (7,5 м·кгс)

8%27

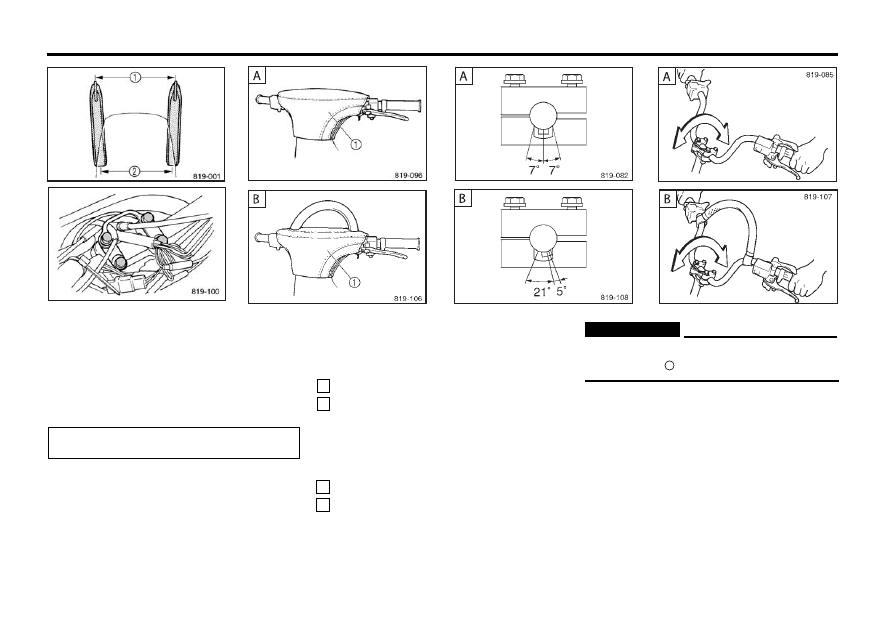

Регулировка параллельности лыж

1. Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.
2. Проверьте следующие параметры установки
лыж:
a. Лыжи направлены вперед.
б. Расхождение лыж (

%) в норме.

3. Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы Yamaha.

Регулировка положения руля

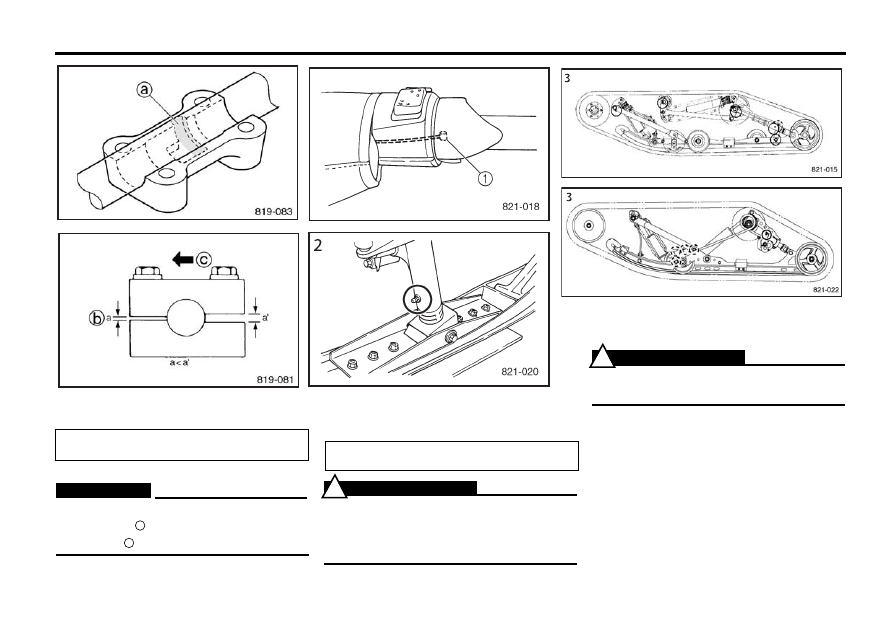

1. Снимите крышку рулевой колонки

.

2. Ослабьте болты руля.

RS90/RS90R/RSG90
RS90M

3. Переместите руль вверх или вниз, чтобы от%
регулировать его высоту в соответствии с тре%
буемым положением

RS90/RS90R/RSG90
RS90M

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Расхождение лыж (



):

015 мм

А

В

А

В

ОСТОРОЖНО:

Выступ на руле не должен находить"

ся в зоне

, показанной на рисунке.

a

8%28

4. Затяните болты руля и установите на место
крышку рулевой колонки.

Смазка

Нанесите смазку в указанных ниже точках.

 Конец троса дроссельной заслонки

 Передняя подвеска

 Задняя подвеска

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Крутящий момент затяжки болтов руля:
14,5 Нм (1,45 м·кгс)

ОСТОРОЖНО:



Сторона держателей руля с малым

зазором

должна быть обращена

вперед

с

b

Смазка:
Низкотемпературная смазка

ПРЕДУПРЕЖДЕНИЕ

Нанесите каплю смазки только на конец троса. Не
смазывайте сам трос дроссельной заслонки, пос
кольку он может замерзнуть, что может привести к
потере управления.

!

3

3

ПРЕДУПРЕЖДЕНИЕ

Смазка передней и задней подвесок должна вы
полняться дилером фирмы Yamaha.

!
