Снегоход Yamaha RS90K, RS90MK, RS90RK, RSG90K. Руководство - часть 16

8%13

Замена клинового ремня

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

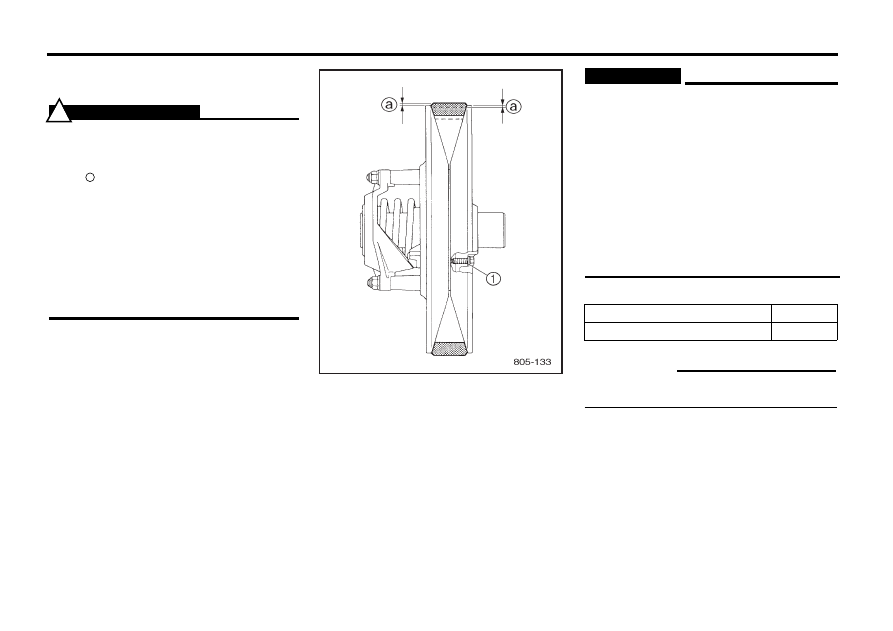

При установке нового клинового ремня убеди
тесь, что он расположен в пределах от 1,5 мм
над краем вторичного шкива до 0,5 мм под его
краем .
Если это условие не соблюдается, скорость
включения сцепления не будет соответствовать
требуемой. При пуске двигателя снегоход
может неожиданно начать движение.
Отрегулируйте положение ремня, удаляя или до
бавляя прокладку

 на каждом регулировочном

болте.
Для выполнения этой регулировки предоставьте
вездеход дилеру фирмы Yamaha.

a

!

ОСТОРОЖНО:

По мере износа клинового ремня мо"
жет потребоваться его регулировка.
Для обеспечения правильного вклю"
чения сцепления положение ремня
нужно регулировать, добавляя прок"
ладку на каждый регулировочный
болт, когда внешняя поверхность
ремня оказывается на 1,5 мм ниже
края вторичного шкива.



Для выполнения этой регулировки

предоставьте вездеход дилеру фир"
мы Yamaha.

Ширина нового ремня

34,5 мм

Предел износа ремня по ширине 32,5 мм

Перед заменой клинового ремня включите
стояночный тормоз

ПРИМЕЧАНИЕ

8%14

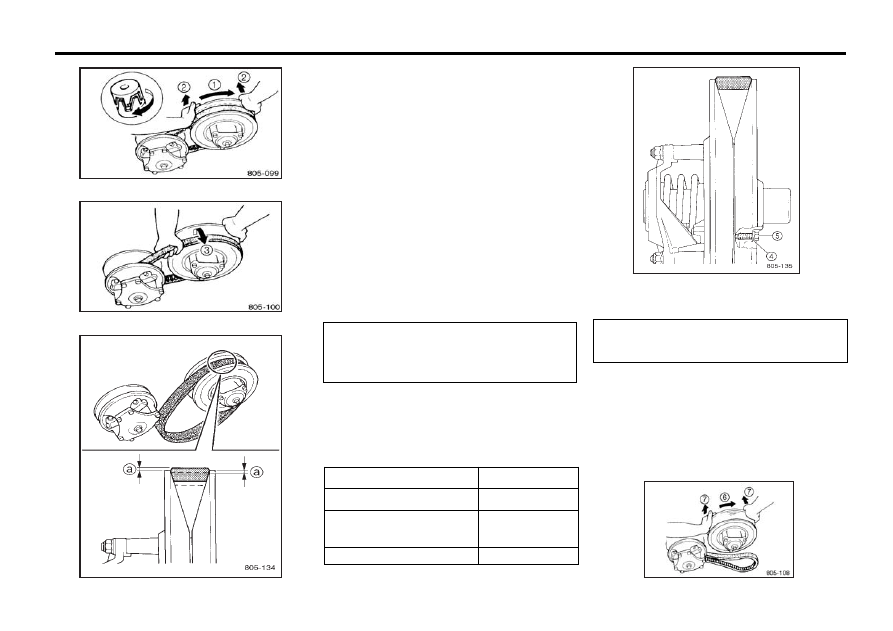

1. Снимите кожух привода.

2. Поверните скользящий (вторичный) шкив
по часовой стрелке

 и надавите на него ,

чтобы он отделился от фиксированного (пер%
вичного) шкива.

3. Стяните

 ремень с фиксированного шкива.

4. Снимите ремень со вторичного и первич%
ного шкивов.

5. Наденьте новый ремень только на вто%
ричный шкив. Не перетягивайте ремень
между шкивами; вторичный и первичный
шкивы должны касаться друг друга. Измерьте
положение внешней поверхности ремня.

6. Если положение ремня не соответствует
требованиям, отрегулируйте его, удаляя или
добавляя прокладку

 на каждом регули%

ровочном болте

.

7. Затяните все регулировочные болты.

8. Наденьте ремень на первичный шкив.

9. Поверните скользящий (вторичный) шкив
по часовой стрелке

 и надавите на него ,

чтобы он отделился от фиксированного
(первичного) шкива.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Стандартное положение внешней поверхности
клинового ремня (а):
В пределах от 1,5 мм над краем вторичного
шкива до 0,5 мм под его краем.

Положение клинового ремня

Регулировка

Более 1,5 мм над краем шкива Удалите прокладку

От 1,5 мм над краем шкива до
0,5 мм под краем шкива

Не требуется (пра%
вильное положение)

Более 0,5 мм под краем шкива Добавьте прокладку

Крутящий момент затяжки регулировочного
болта:
10 Нм (1,0 м·кгс)

8%15

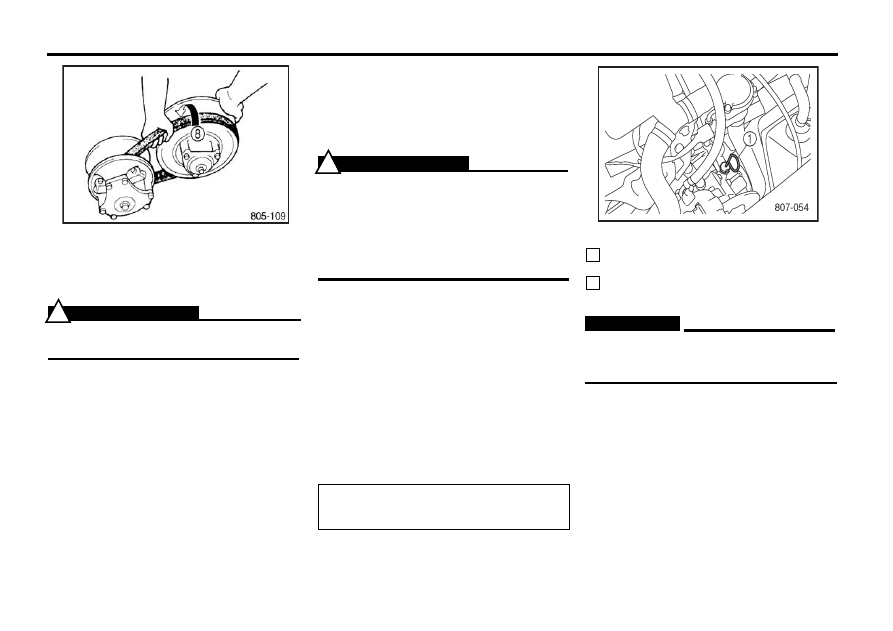

10. Установите ремень

 между вторичным и

первичным шкивами.

11. Установите кожух привода.

Проверка уровня масла в картере
приводной цепи и натяжения при"
водной цепи

Проверка уровня масла

1. Установите снегоход на ровную поверх%
ность.
2. Выньте штыковой указатель уровня масла

 и протрите его чистой ветошью. Затем
вставьте указатель обратно в отверстие.
3. Выньте указатель и проверьте уровень мас%
ла. Он должен находиться между метками
максимального и минимального уровня. Если
это условие не соблюдается, добавьте масло до
метки верхнего уровня.

 Верхний уровень

 Нижний уровень

Для моделей без передачи заднего хода

(RS90/RS90M)

Для моделей с передачей заднего хода

(RS90R/RSG90)

4. Установите указатель на место и насадите
петлю

 ручки указателя на выступ  картера

приводной цепи.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Не запускайте двигатель при снятом клиновом
ремне или кожухе привода.

!

ПРЕДУПРЕЖДЕНИЕ

При работе двигателя сам двигатель, масляный
бак, тормозной диск и шланги охлаждающей
жидкости сильно нагреваются. Выключив дви
гатель для проверки или ремонта, не касайтесь
указанных элементов конструкции частями
тела и одеждой, пока они не остынут.

!

Масло для приводной цепи:
GL3
75W или 80W

А

В

ОСТОРОЖНО:

Следите за тем, чтобы в картер при"
водной цепи не попали посторонние
предметы.

8%16

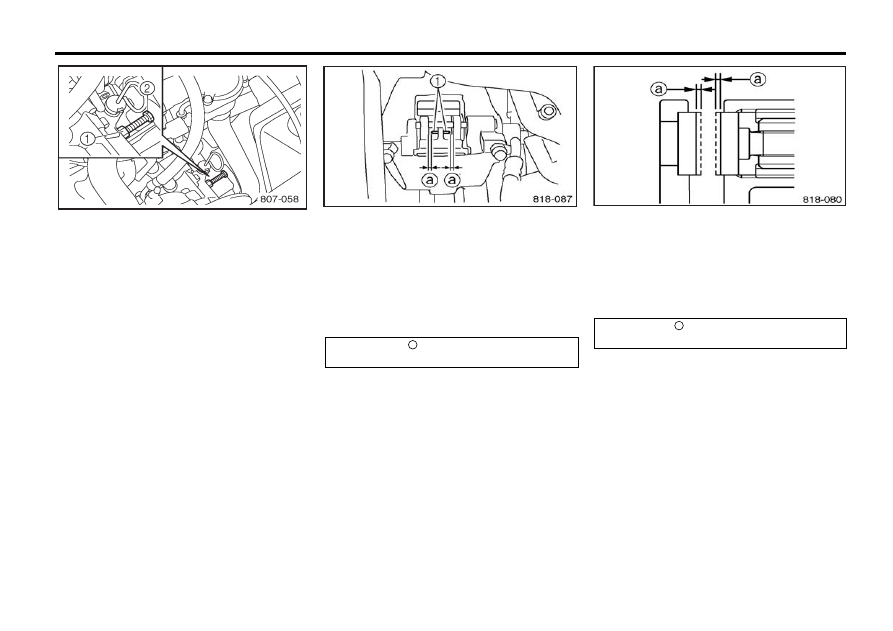

Регулировка натяжения цепи

1. Ослабьте контргайку регулятора натяжения
цепи.
2. Вручную поворачивайте регулировочный
болт по часовой стрелке до тех пор, пока он не
перестанет закручиваться пальцами.
3. Удерживая регулировочный болт на месте,
затяните контргайку регулятора натяжения
цепи.

 Контргайка

 Регулировочный болт

Проверка тормозных колодок

Проверьте тормозные колодки на износ.
Если износ колодок достиг предела,
обратитесь к дилеру фирмы Yamaha для их
замены.

 Индикатор износа тормозных колодок

Проверка накладок стояночного
тормоза

Проверьте накладки стояночного тормоза на
износ, измерив их толщину. Если износ
накладок достиг предела, обратитесь к дилеру
фирмы Yamaha для их замены.

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предел износа     :
1,5 мм

Предел износа    :
1,2 мм

a

a
