Левая и правая боковые крышки

Чтобы снять боковую крышку
1.

Снимите капот. (Порядок снятия см.
выше.)

2.

Открепите фиксаторы, а затем снимите
боковую крышку, как показано.

Чтобы установить боковую крышку
1.

Вставьте задний выступ боковой крышки
в паз боковой крышки топливного бака и
вставьте выступы передней части крышки
в пазы нижней крышки.

2.

Затяните крепления.

3.

Установите капот.

ВНИМАНИЕ

XCS00372

●

Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.

●

При установке капота и крышек
обязательно надежно затяните
крепления.

XSU11784

Проверка свечей зажигания

Свечи зажигания являются важными деталями
двигателя, проверка которых не представляет
сложности. Состояние свечей зажигания
обычно отражает состояние двигателя.
Проверьте окраску белого фарфорового
изолятора центрального электрода. В
идеальном случае изолятор должен быть
светло-коричневым, что свидетельствует о
том, что двигатель снегохода работает
нормально. Если цвет изолятора какой-либо
свечи явно отличается от указанного, то в
двигателе, возможно, имеется неисправность.
Например, очень белый изолятор
центрального электрода, вероятно, указывает
на утечку всасываемого воздуха в контуре
образования топливовоздушной смеси или на
неисправность карбюратора данного
цилиндра. Не пытайтесь самостоятельно
диагностировать неисправности такого рода.

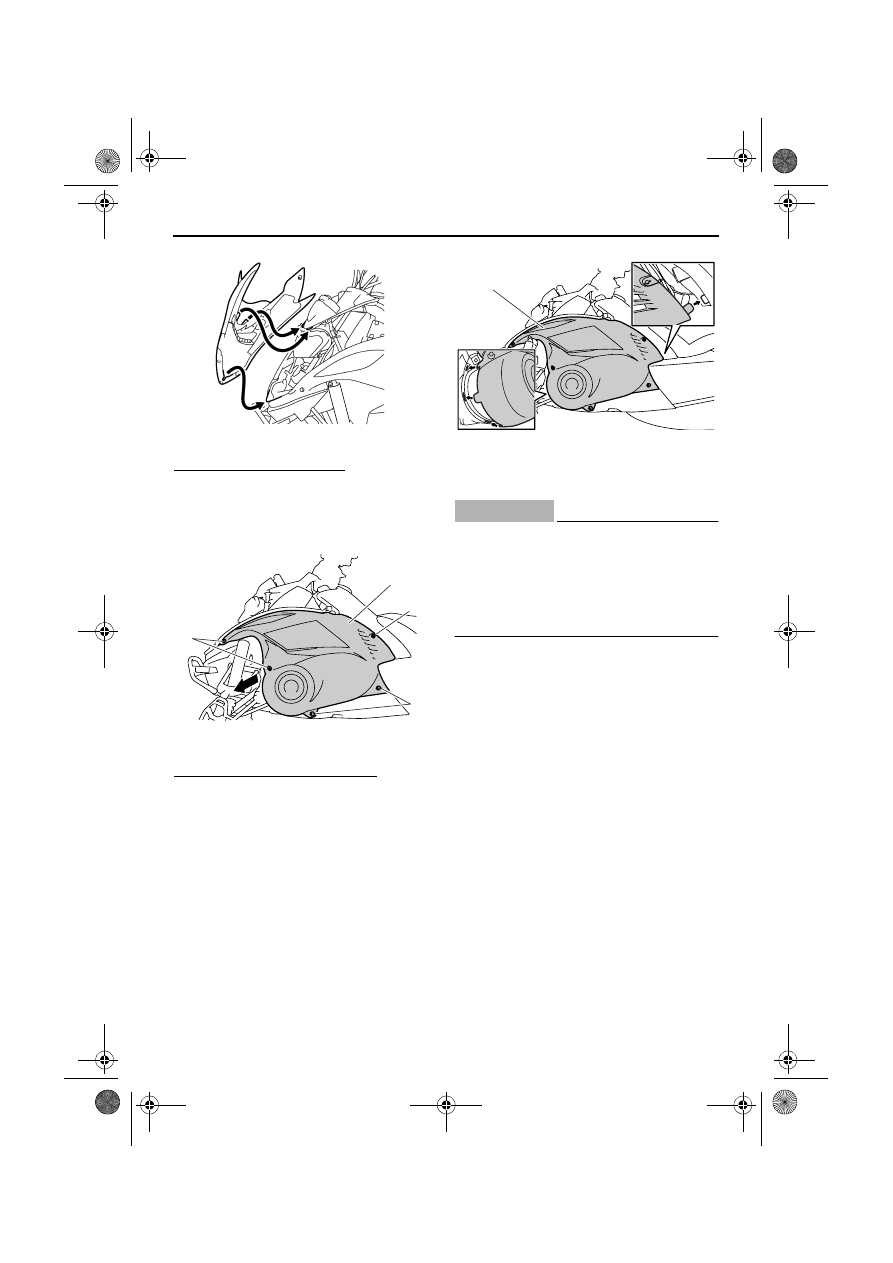

1. Замок
2. Левая боковая крышка

1

2

1

1

1. Левая боковая крышка

1

U8HKR2X0.book  Page 68  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

69

Предоставьте снегоход дилеру фирмы Yamaha
для технического осмотра и возможного
ремонта.
Необходимо периодически извлекать и
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.

ОСТОРОЖНО

XWS00710

В двигателе должны использоваться свеча
зажигания и колпачок свечи зажигания
только установленных типов. В противном
случае T.O.R.S. не будет работать должным
образом.

Длина резьбовой части у разных свечей
зажигания различна. За длину резьбовой части
принимается расстояние от седла под
прокладку свечи до конца резьбы. Если длина
резьбовой части слишком велика, может
произойти перегрев и поломка двигателя. Если
длина резьбовой части слишком мала,
возможно быстрое загрязнение свечи и
снижение эффективности работы двигателя.
Кроме того, из-за слишком короткой резьбы на
ее открытом участке образуется нагар,
приводящий к местному перегреву в камере
сгорания и повреждению резьбы. Всегда
используйте свечи с указанной длиной
резьбовой части.

Перед установкой свечи всегда измеряйте
искровой зазор с помощью проволочного
толщиномера и регулируйте его в
соответствии с указанным значением.

При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.

ВНИМАНИЕ

XCS00382

Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.

XSU13662

Регулировка свободного хода
рычага дроссельной заслонки

1.

Сдвиньте назад резиновую крышку.

2.

Ослабьте контргайку.

3.

Чтобы увеличить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (a).

Рекомендуемая свеча зажигания:

Производитель:

NGK

Модель:

CR9E

Длина резьбовой части свечи зажигания:

19.0 мм (0.75 дюйм)

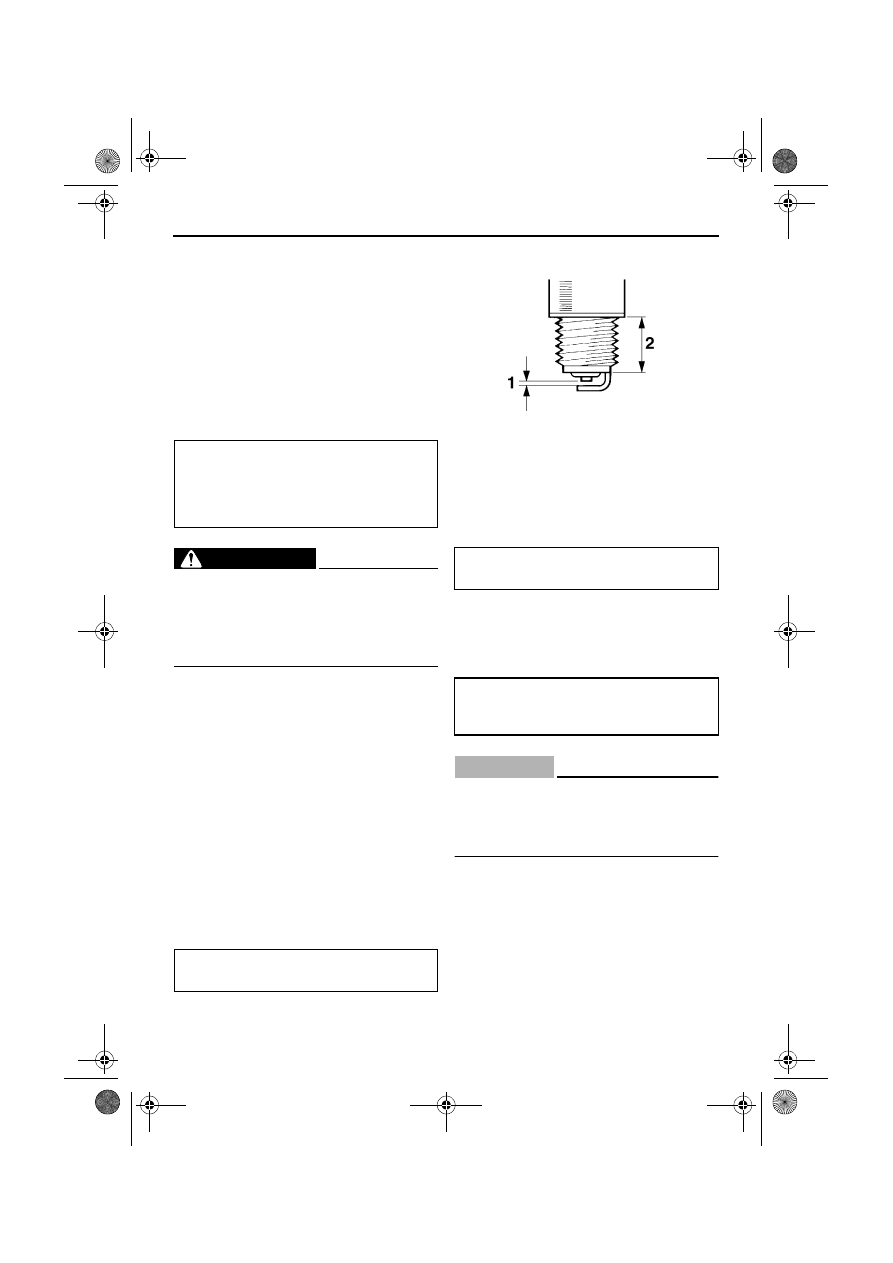

1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания

Искровой зазор свечи зажигания:

0.7–0.8 мм (0.028–0.031 дюйм)

Крутящий момент затяжки свечи

зажигания:

13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)

U8HKR2X0.book  Page 69  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

70

Чтобы уменьшить свободный ход рычага
дроссельной заслонки, поверните
регулировочную гайку в направлении (b).

FX10/FX10RTRS/FX10XT

FX10M53S/FX10M62S

4.

Затяните контргайку.

5.

Сдвиньте резиновую крышку в исходное
положение.

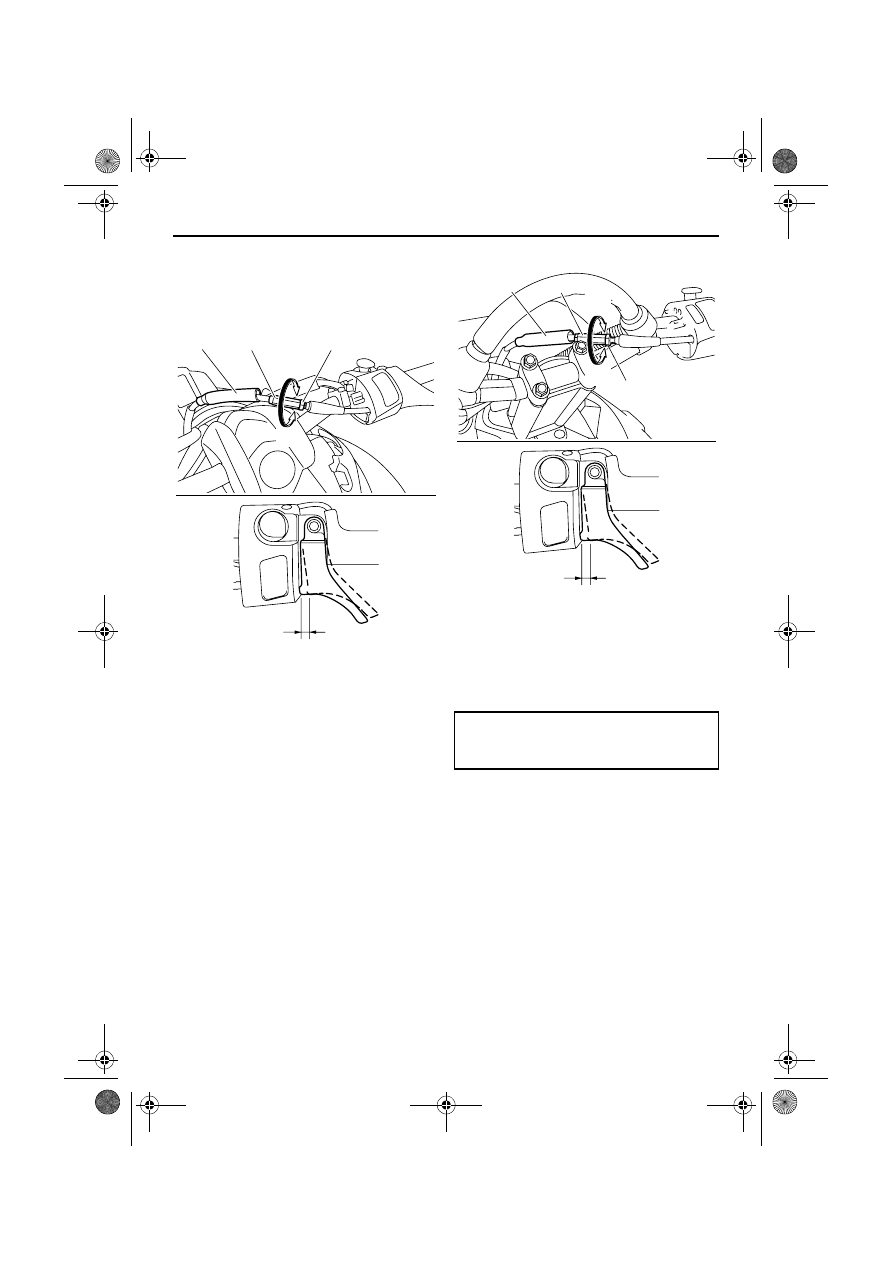

1. Резиновая крышка
2. Контргайка
3. Регулировочная гайка свободного хода

рычага дроссельной заслонки

4. Свободный ход рычага дроссельной

заслонки

4

(a)

(b)

3

2

1

1. Резиновая крышка
2. Контргайка
3. Регулировочная гайка свободного хода

рычага дроссельной заслонки

4. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной
заслонки:

3.0–4.0 мм (0.12–0.16 дюйм)

4

2

(a)

(b)

3

1

U8HKR2X0.book  Page 70  Thursday, May 20, 2010  3:40 PM

Периодическое техническое обслуживание и регулировка

71

XSU11863

Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00352

При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:

●

Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.

●

Убедитесь, что включен стояночный
тормоз.

●

Не повышайте обороты двигателя до
момента не включения сцепления.

Проверьте действие T.O.R.S.
1.

Запустите двигатель.

ПРИМЕЧАНИЕ

См. раздел “Пуск двигателя” на стр. 52.

2.

Отведите ось поворота рычага
дроссельной заслонки от выключателя
дроссельной заслонки, для чего поместите
большой палец (сверху) и указательный

палец (снизу) между осью поворота
рычага дроссельной заслонки и нишей
выключателя остановки двигателя.
Удерживая ось поворота указанным
образом, постепенно надавливайте на
рычаг управления дроссельной заслонкой.

T.O.R.S. начнет работать, и частота
вращения двигателя будет
поддерживаться в пределах скорости
включения сцепления. (Скорость
включения сцепления см. на стр. 104.)
ОСТОРОЖНО! Если частота
вращения двигателя не уменьшается до
скорости включения сцепления,
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация

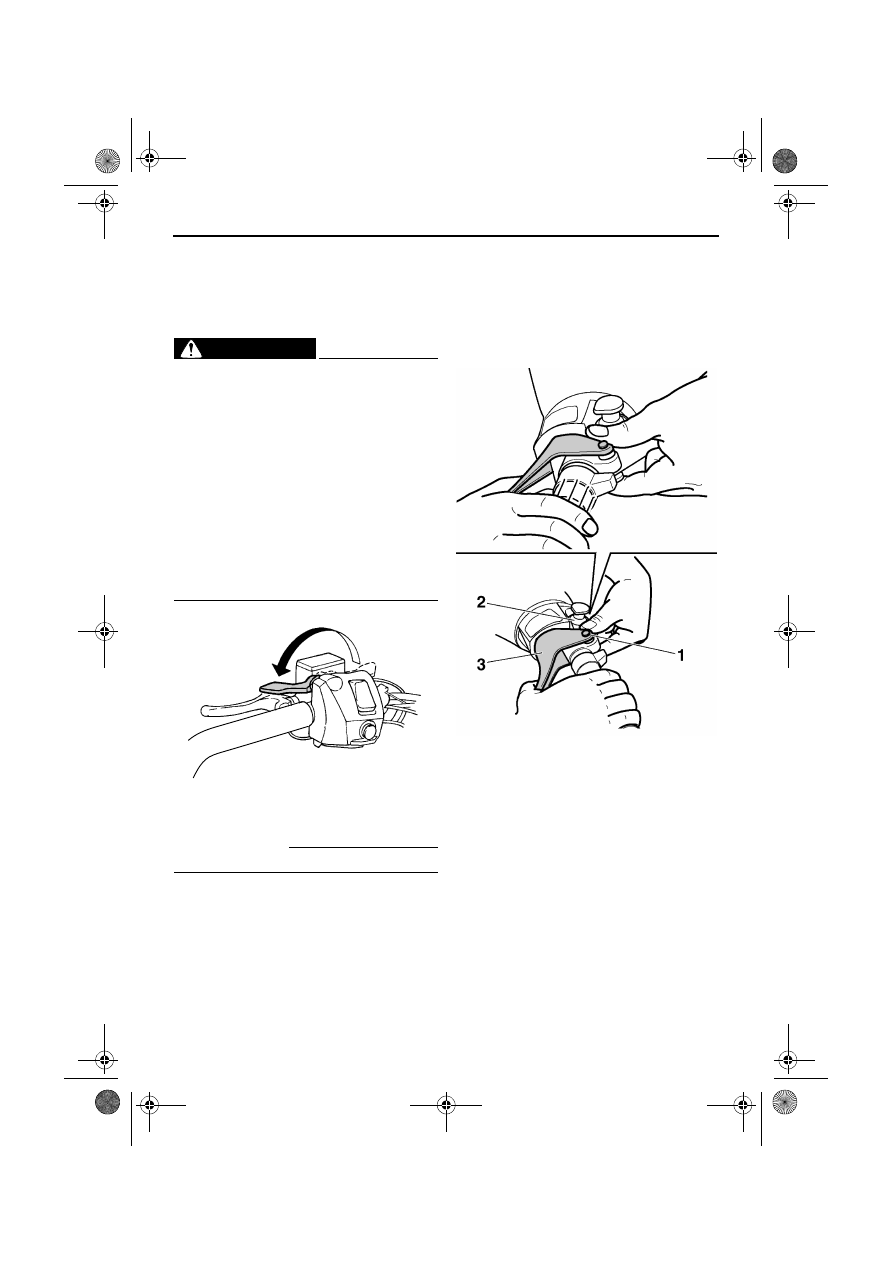

1. Ниша выключателя двигателя
2. Рычаг дроссельной заслонки
3. Ось поворота рычага дроссельной заслонки
