Снегоход Yamaha VK10D. Руководство - часть 10

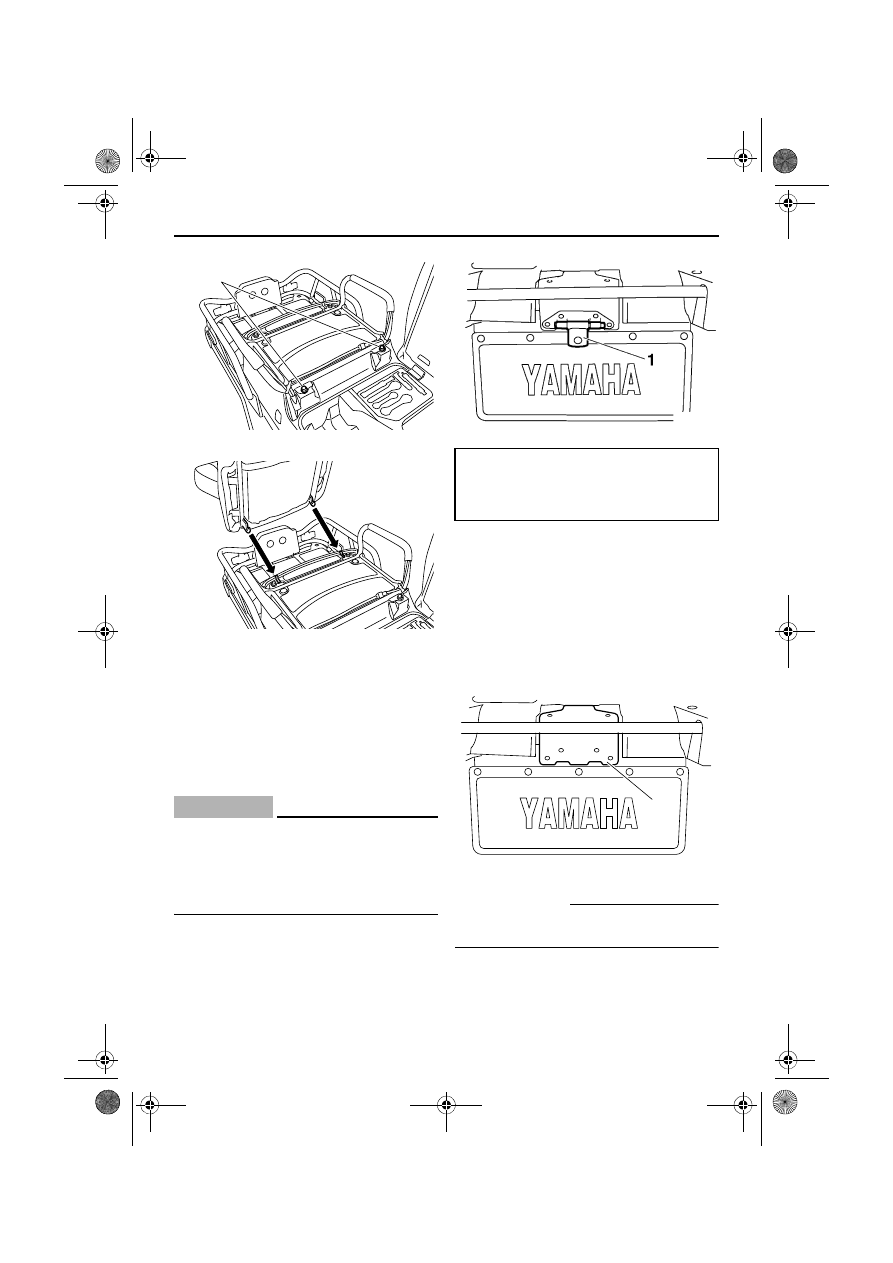

Контрольные функции

32

3.

Вставьте болты сиденья пассажира и
затяните их с указанным крутящим
моментом.

XSU13202

Тягово-сцепное устройство
(КАНАДЫ) и кронштейн тягово-
сцепного устройства (ЕВРОПЫ)
(РОССИЯ)

ВНИМАНИЕ

XCS00241

Во избежание преждевременного износа
клинового ремня скорость движения при
длительной буксировке или в течение
длительного времени должна быть не менее
10 км/ч (6 миль/ч).

Тягово-сцепное устройство (КАНАДЫ)

Необходимо соблюдать указанные
ограничения веса и нагрузки для тягово-
сцепного устройства.

Кронштейн тягово-сцепного
устройства (ЕВРОПЫ) (РОССИЯ)

Данный снегоход оборудован кронштейном,
предназначенным для установки тягово-
сцепного устройства.
Необходимо соблюдать указанные
ограничения веса и нагрузки для кронштейна
тягово-сцепного устройства.

ПРИМЕЧАНИЕ

Тягово-сцепное устройство можно приобрести
у дилера фирмы Yamaha.

1. Болт пассажирского сиденья

1

1. Тягово-сцепное устройство

Ограничение буксируемого веса:

120 кг (264 фунтов)

Ограничение нагрузки:

15 кг (33 фунтов)

1. Кронштейн тягово-сцепного устройства

1

U8JER0X0.book  Page 32  Thursday, April 5, 2012  1:56 PM

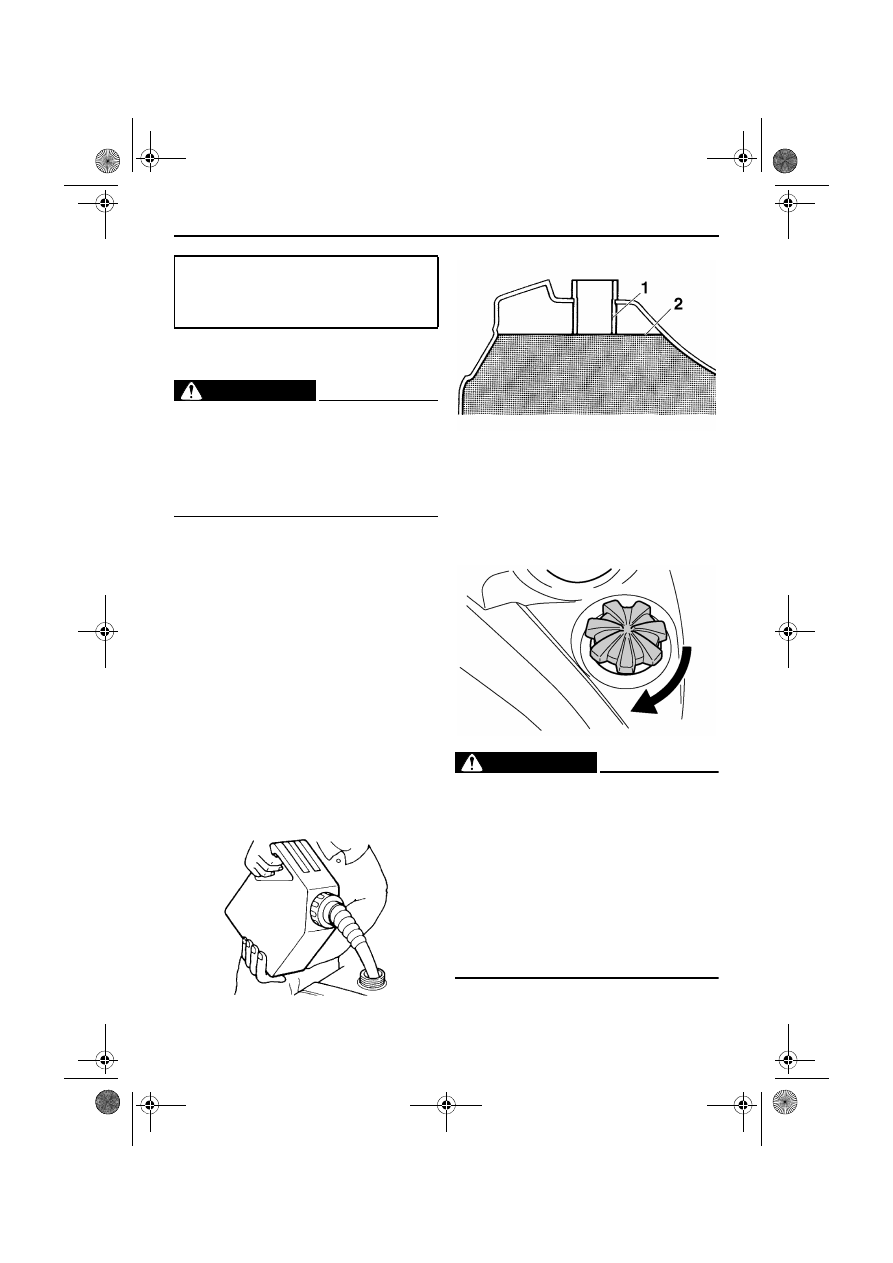

Контрольные функции

33

XSU10617

Топливо

ОСТОРОЖНО

XWS00071

Бензин и бензиновые пары чрезвычайно
легко воспламеняются. Чтобы избежать
возникновения пожаров и взрывов и
уменьшить риск повреждений при
заправке, выполните следующие
инструкции.

Убедитесь, что в топливном баке достаточно
бензина.
1.

Перед заправкой выключите двигатель и
убедитесь, что на снегоходе никого нет.
Никогда не курите во время заправки, не
заправляйте бак вблизи источников
искрения, открытого пламени или других
источников возгорания, таких как
дежурные горелки водонагревателей и
сушилок для одежды.

2.

Не допускайте переполнения бака. Если
уровень топлива достиг трубы заливной
горловины, прекратите заправку. Так как
топливо расширяется при нагреве,
воздействие тепла от двигателя или
солнечных лучей может привести к
проливу топлива из бака.

3.

Немедленно вытирайте все пролитое
топливо.

4.

Убедитесь в том, что крышка топливного
бака надежно закрыта, повернув ее по
часовой стрелке.

ОСТОРОЖНО

XWS00680

Бензин является ядовитой жидкостью и
может стать причиной тяжелой травмы или
гибели. Соблюдайте осторожность при
работе с бензином. Никогда не следует
подсасывать бензин ртом. При попадании
бензина или его паров в пищеварительный
тракт, дыхательные пути или глаза
немедленно обратитесь к врачу. При
попадании бензина на кожу промойте ее
водой с мылом. При попадании бензина на
одежду смените ее.

Ограничение буксируемого веса:

120 кг (264 фунтов)

Ограничение нагрузки:

15 кг (33 фунтов)

1. Заливная горловина
2. Максимальный уровень топлива

U8JER0X0.book  Page 33  Thursday, April 5, 2012  1:56 PM

Контрольные функции

34

Двигатель фирмы Yamaha предназначен для
использования обычного неэтилированного
бензина с исследовательским октановым
числом 95 или выше. (В Канаде и в России
следует использовать обычный
неэтилированный бензин с насосным
октановым числом [(R + M)/2] 86 или выше,
либо с исследовательским октановым числом
91 или выше.)

ВНИМАНИЕ

XCS00093

●

При заправке не допускайте попадания в
топливный бак снега или льда.

●

Топливный бак следует заполнять только
бензином рекомендуемого типа.
Использование другого бензина может
привести к серьезным повреждениям
внутренних деталей двигателя, таких как
клапаны и поршневые кольца, а также
выхлопной системы.

Для КАНАДЫ

●

Разрешается использовать
кислородосодержащие виды топлива
(газохол), имеющие в своем составе не
более 10% этилового спирта (E10),
несмотря на то, что для предотвращения
повреждений двигателя может
потребоваться более богатая смесь.

Обратитесь к дилеру фирмы Yamaha. Не
рекомендуется использование газохола с
содержанием метилового спирта.

●

В кислотосодержащее топливо не
разрешается добавлять
антиобледенители на спиртовой основе и
влагопоглощающие присадки.

XSU10874

Подвеска

Вы можете отрегулировать подвеску в
соответствии со своими представлениями об
удобной езде. Например, мягкая подвеска
может обеспечить более комфортное
вождение, а жесткая - улучшенную
управляемость на некоторых типах
поверхности или при определенных условиях
движения.
Если Вы не овладели регулировкой подвески,
обратитесь к дилеру фирмы Yamaha для
выполнения регулировки.

ОСТОРОЖНО

XWS00151

Прежде, чем разбирать амортизаторы, в
которых содержится азот под высоким
давлением, внимательно прочитайте
следующую информацию.

●

Не меняйте положение цилиндров и не
пытайтесь их открыть.

●

Не подвергайте амортизаторы
воздействию открытого огня или нагреву
от иного источника тепла. Это может
привести к взрыву узла вследствие
чрезмерного давления газа.

●

Никоим образом не деформируйте и не
повреждайте цилиндры. Повреждение
цилиндров приведет к снижению
характеристик демпфирования.

●

Не выбрасывайте изношенный или
сломанный амортизатор. Передайте
амортизатор дилеру фирмы Yamaha для
проведения работ.

Рекомендуемое топливо:

ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ

НЕ МЕНЕЕ 91 (RUS)

ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ

НЕ МЕНЕЕ 95 (FIN)(SWE)

ТОЛЬКО ОБЫЧНЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН

(CAN)

Емкость топливного бака:

40.0 л (10.57 амер. галлона,

8.80 англ. галлона)

U8JER0X0.book  Page 34  Thursday, April 5, 2012  1:56 PM

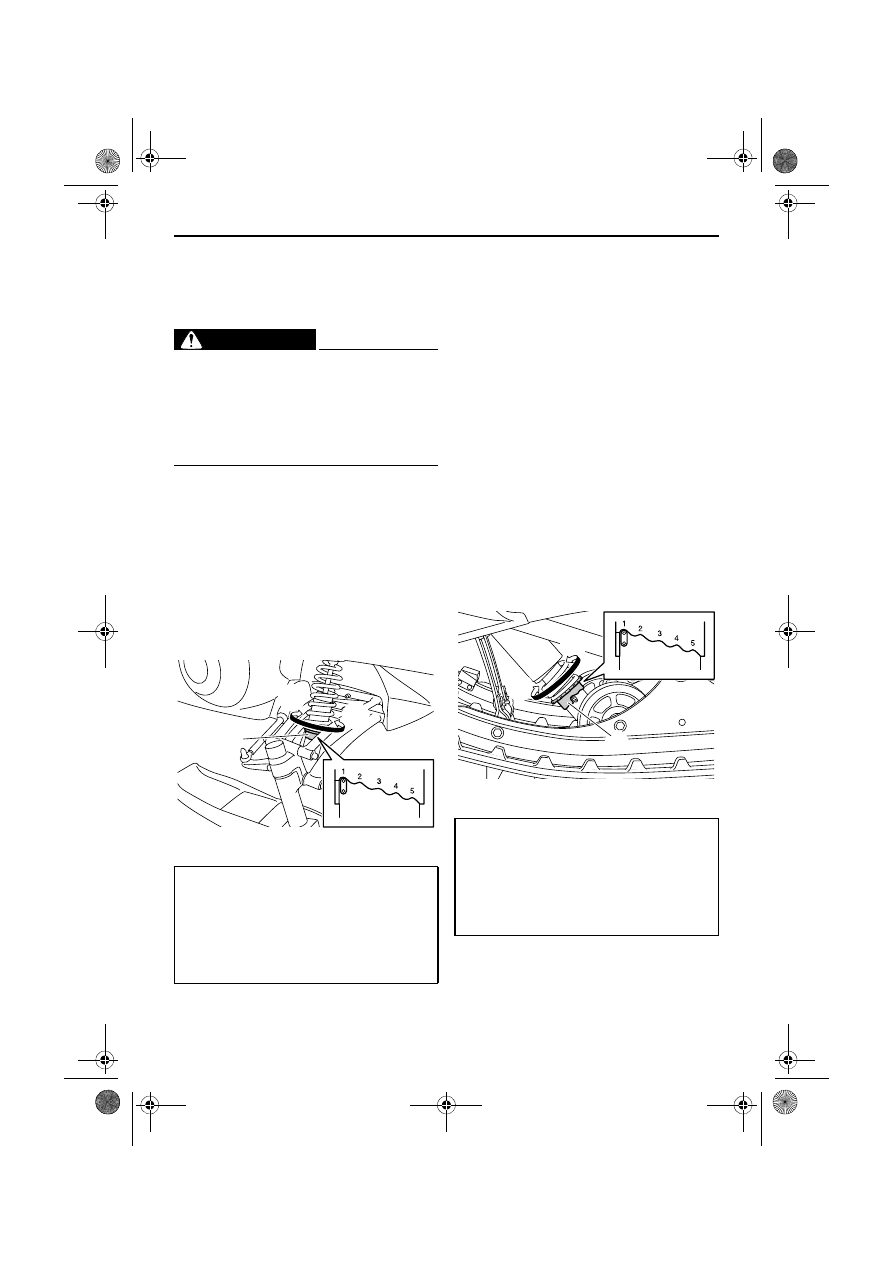

Контрольные функции

35

XSU10884

Регулировка предварительной
натяжки пружин передних
амортизаторов

ОСТОРОЖНО

XWS00720

Предварительная натяжка пружин на
правом и левом амортизаторе должна быть
отрегулирована одинаково. Различие в их
регулировке может привести к плохой
управляемости и потере устойчивости
снегохода.

Предварительная натяжка пружин
производится поворотом регулировочных
колец.
Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулировочное кольцо в
направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочное кольцо в направлении (b).

XSU14320

Регулировка предварительной
натяжки пружин центрального
амортизатора и задних торсионных
пружин

Предварительная натяжка пружин
производится поворотом регулировочного
кольца на центральном амортизаторе и
регуляторами на задних торсионных
пружинах. Предварительная натяжка пружин
проводится следующим образом.

Центральный амортизатор
Для увеличения предварительной натяжки
пружин и, соответственно, жесткости
поверните регулировочное кольцо в
направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочное кольцо в направлении (b).

1. Регулировочное кольцо предварительного

натяга пружины

Предварительная натяжка пружин:

Минимальная (слабая):

1

Стандартное положение:

1

Максимальная (сильная):

5

1

(a)

(b)

1. Регулировочное кольцо предварительного

натяга пружины

Предварительная натяжка пружин:

Минимальная (слабая):

1

Стандартное положение:

1

Максимальная (сильная):

5

1

(b)

(a)

U8JER0X0.book  Page 35  Thursday, April 5, 2012  1:56 PM
