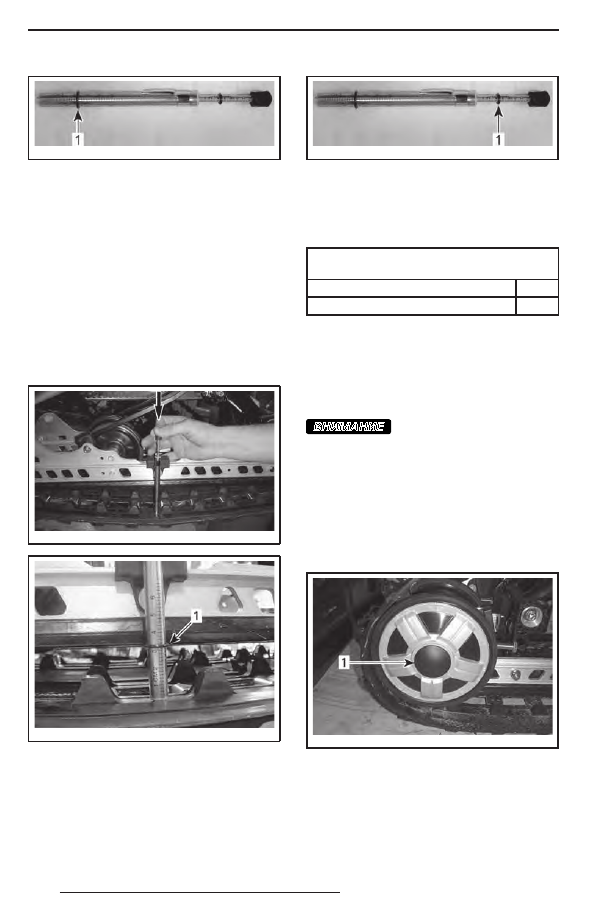

86 mmr200 9-133-003_b УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА ветствующее техническим характеристикам 6. Установите верхнее кольцо инструмен- та в положение, соответствующее уси- лию 0 кгс. 7. Установите инструмент для измере- ния натяжения на гусеницу посере- дине между передними и задними на- правляющими катками. 8. Нажмите на инструмент вниз, чтобы нижнее кольцо оказалось на одном уровне с нижней частью накладки опорного полоза. mmr200 9-133-001_a mmr200 9-133-002_a 1. Нижнее кольцо инструмента на одном уровне с нижней частью накладки опорного полоза 9. Считайте величину нагрузки, зафикси- рованную с помощью верхнего кольца инструмента. mmr200 9-133-003_a СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ 10. Полученное значение должно соот- ветствовать данным, приведённым в расположенной ниже таблице. РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ Величина прогиба, мм 40–50 Полученное значение нагрузки, кг 7,3 11. Если полученное значение не со- ответствует данным, приведённым в таблице, отрегулируйте натяжение гусеницы. Более подробная информа- ция приведена в параграфе «РЕГУЛИ- РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ». ВНИМАНИЕ Слишком сильное натя- жение гусеницы приводит к потере мощности и чрезмерной нагрузке на компоненты подвески. с контактного устройства. 2. Снимите колпачки задних катков (если установлены). mmr200 8-048-007_a 1. Колпачок правого заднего направляющего катка 3. Ослабьте крепёжные болты задних направляющих катков. ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ |
