После воспроизведения всех записанных
кругов, на дисплее появится надпись STOP.
Для повторного просмотра записанных дан-
ных, нажмите кнопку SET (S) для возврата
к функции воспроизведения. Повторите про-
цедуру, описанную выше.
Для записи оставшихся кругов, нажмите
кнопку SET (S) для переключения в режим
REC. Повторите ранее описанную процедуру
для записи.
Нажмите и удерживайте кнопку SET (S) 5 се-
кунд для выхода из режима записи кругов,
появится ранее выбранный режим.

Настройка информационного центра

Настройка часов
МОДЕЛИ, ОБОРУДОВАННЫЕ АККУМУЛЯ-
ТОРНОЙ БАТАРЕЕЙ
ПРИМЕЧАНИЕ: Показания часов отобража-
ются только в 24-часовом формате.
Нажмите кнопку SET (S) для выбора режима
часов.

mmo2 007 -009 -066_p

1. Режим часов

Нажмите и удерживайте кнопку SET (S) для
активизации режима настройки.

mmo2 007 -009 -066_k

Для изменения значения в поле «часы»,
во время мигания соответствующего зна-
чения, нажимайте кнопку SET (S).
Для перехода в режим изменения значения
в поле «минуты», при мигании значения
в поле «часы», нажмите кнопку MODE (M).
Для изменения значения в поле «минуты»
нажимайте кнопку SET (S).
Нажмите кнопку SET (S) для сохранения на-
стройки часов и выхода.
Выбор единиц измерения (км/ч или миль/ч)
Можно установить метрические единицы из-
мерения или единицы измерения, принятые
в Великобритании и США. Обратитесь к ав-
торизованному дилеру Ski-Doo.
Выбор языка отображения информации
Предусмотрена возможность изменения
языка сообщений информационного цен-
тра. Для изменения языковых настроек
и настройки информационного центра в со-
ответствии с Вашими предпочтениями обра-
щайтесь к авторизованному дилеру Ski-Doo.

17) Захват на руле

МОДЕЛИ SUMMIT И RENEGADE BACK-
COUNTRY X
Специальный захват на руле используется
водителем при выполнении специальных
приёмов управления.

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом

д л я букс ир ов к и и л и по дъ ём а

снегохода. Допускается только

его кратковременное использо-

вание в качестве рукоятки при

выполнении специальных приё-

мов управления.

18) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Б а г а ж н ы е о т д е л е н и я д о л ж -

ны быть на дёжно закрыты и в

них не должны располагаться

ос трые, т яжёлые или хрупкие

предметы.

ВСЕ МОДЕЛИ, КРОМЕ SUMMIT

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен

быть равномерно распределён).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Поверните защёлку вправо, а затем потя-
ните вниз правую сторону крышки, чтобы
открыть багажное отделение.

mmo2 013 -003 -001_a

1. Багажное отделение
2. Защёлка

Сначала подайте левую сторону крышки
обратно вверх, а затем нажмите на правую
часть крышки и поверните защёлку вправо,
чтобы запереть.
МОДЕЛЬ SUMMIT

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен

быть равномерно распределён).

Потяните защёлку вниз, чтобы снять её с
крюка и открыть крышку.

mmo2 013 -004 -001_a

1. Защёлка
2. Багажное отделение
3. Крюк

Закройте крышку, потяните защёлку назад
и закрепите её на крюке.

19) Переднее багажное

отделение

Багажное отделение располагается в перед-
ней части снегохода под информационным
центром.
Чтобы открыть багажное отделение, потя-
ните защёлку.

mmo2 013 -004 -017_a

1. Выступ
2. Багажное отделение

20) Сцепное устройство

(только модели для

Европейского рынка)

Сцепное устройство можно использовать
для буксировки различных грузов. Исполь-
зуйте буксировочную штангу.
ПРИМЕЧАНИЕ: Допустимый вес буксируе-
мого груза указан в табличке на корпусе сне-
гохода. Не перегружайте снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для бук-

сировки груза запрещено. Ис-

пользуйте жёстк ую буксирную

штангу. Груз, буксируемый на ка-

нате, может врезаться в снегоход

при внезапном торможении или

на склоне и опрокинуть его.

Порядок пользования сцепным

устройством

Сняв проволочный фиксатор, отсоедините
сцепное устройство от опоры.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 010 -009 -003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства
и присоедините буксирную штангу.

mmo2 010 -009 -004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволочного
фиксатора.

mmo2 010 -009 -003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

В о и з б е ж а н и е п о -

вреждений снегохода отсоединяй-

те сцепное устройство от опоры.

Убедитесь, что при буксировке

сцепное устройство перемещает-

ся свободно.

mmo2 010 -009 -005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Чтобы избежать появления шума во время
движения, когда сцепное устройство не ис-
пользуется, закрепляйте его на основании
с помощью проволочного фиксатора.

mmo2 010 -009 -006_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

21) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-

лировки подвижных частей при

работающем двигателе.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.

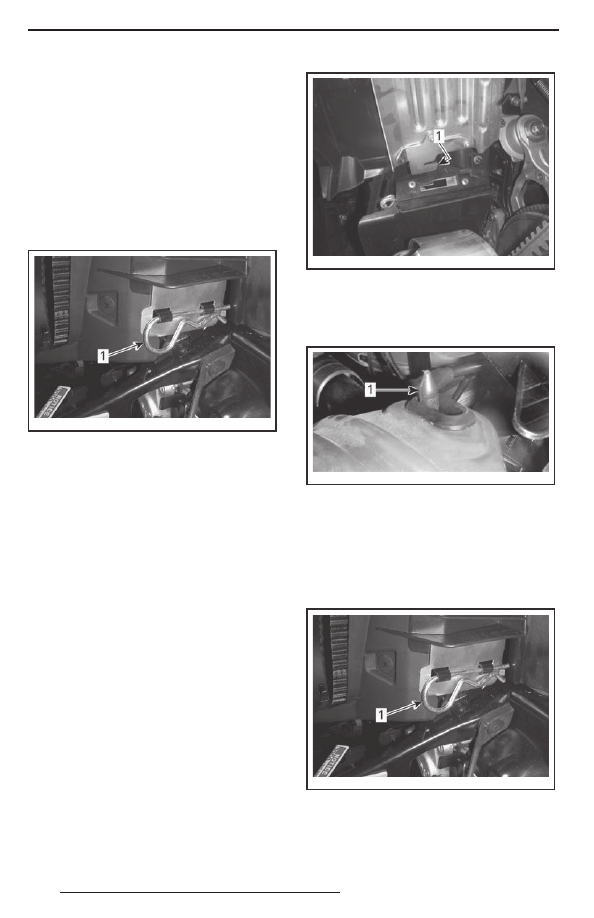

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель моторного
отсека.
Извлеките проволочный фиксатор.

mmo2 013 -003 -003_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из переднего
выступа.

Установка защитного кожуха ремня

вариатора

При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Вставьте выступ в паз и установите его
на место.

mmo2 013 -004 -024_a

ТИПОВОЙ ВАРИАНТ
1. Выступ

Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.

mmo2 009 -003 -011_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец

Установите заднюю часть кожуха на держа-
тель и закрепите его с помощью проволоч-
ного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя часть
кожуха занимает правильное положение
на держателе.

mmo2 013 -003 -003_a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
