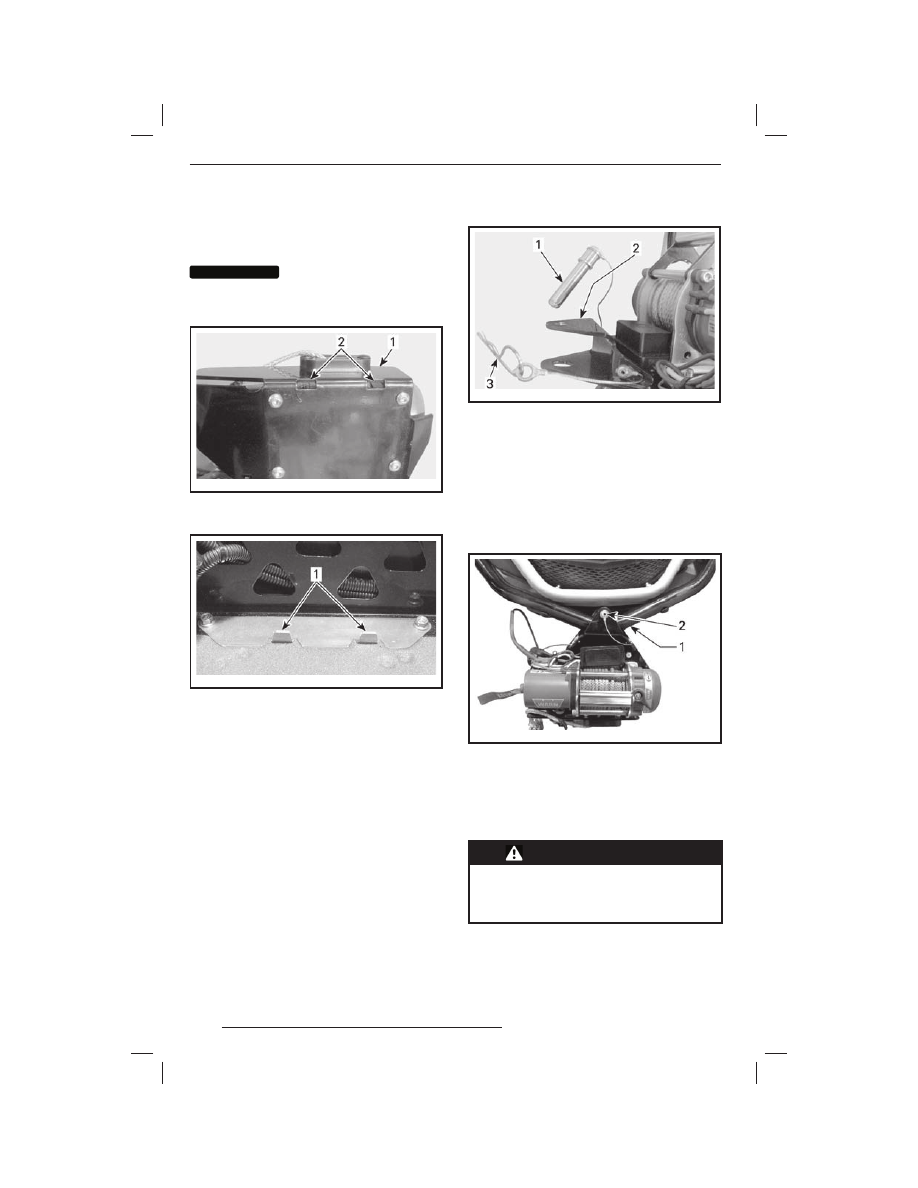

54

2.  Установите пазы монтажного кронштей-

на лебёдки на фиксаторы, расположен-
ные на днище багажного отделения,
с правой стороны.

ВНИМАНИЕ

ВНИМАНИЕ

  Убедитесь,  что  трос

и электрические провода не зажаты

между лебёдкой и днищем багажно-

го отделения.

mmo2 010 -002 -008_a

1.  Монтажный кронштейн
2. Пазы.

mmo2 010 -002 -009_a

ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1.  Фиксаторы

3.  Плотно закройте крышку багажного от-

деления.

Установка лебёдки на снегоход

mmo2 010 -002 -005_a

1. Палец
2. Монтажный кронштейн
3. Проволочный фиксатор

Установка лебёдки на переднюю

часть снегохода

1.  Установите монтажный кронштейн ле-

бёдки на передний бампер.

2.  Вставьте палец в отверстия монтажного

кронштейна, чтобы он проходил позади
бампера.

mmo2 010 -002 -006_a

УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГО-
ХОДА
1. Передний бампер
2. Палец

3.  Зафиксируйте палец с помощью прово-

лочного фиксатора.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация ле-

бёдки,  если  палец  её  крепления

не зафиксирован с помощью про-

волочного фиксатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

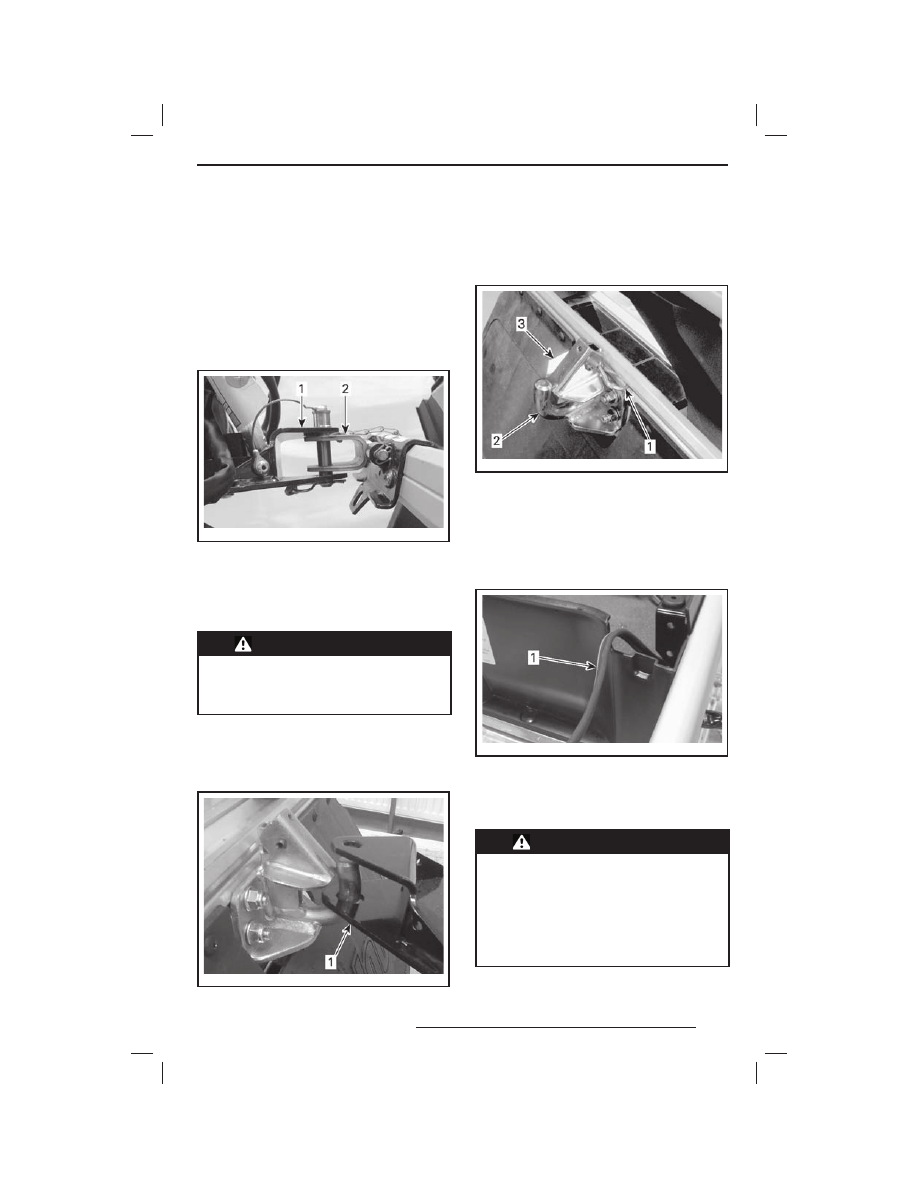

55

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установка лебёдки на заднюю часть

снегохода

СНЕГОХОДЫ, НЕ ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ ЕВРОПЕЙСКОГО РЫНКА
1.  Установите монтажный кронштейн ле-

бёдки на сцепное устройство снегохода.

2.  Вставьте палец в отверстия монтажного

кронштейна и сцепного устройства.

3.  Зафиксируйте палец с помощью прово-

лочного фиксатора.

mmo2 010 -002 -010_a

УСТАНОВКА НА ЗАДНЮЮ ЧАСТЬ СНЕГОХОДА
1.  Монтажный кронштейн лебёдки
2. Сцепное устройство снегохода

ПРИМЕЧАНИЕ:  Установка  на  сцепное
устройство с одной проушиной осуществля-
ется аналогично.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация ле-

бёдки,  если  палец  её  крепления

не зафиксирован с помощью про-

волочного фиксатора.

СНЕГОХОДЫ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ
ЕВРОПЕЙСКОГО РЫНКА
1.  Наденьте нижнюю проушину монтажного

кронштейна лебёдки на J-образный крюк.

mmo2 010 -002 -300_a

1. Нижняя проушина

2.  Убедитесь, что нижняя проушина мон-

тажного кронштейна не препятствует за-
крыванию защёлки.

3.  Зафиксируйте защёлку с помощью про-

волочного фиксатора.

mmo2 009 -004 -025_a

1.  Проволочный фиксатор
2. Буксировочный крюк
3. Защёлка

Электрическое подключение лебёдки

1.  Проложите жгут проводов снегохода че-

рез выборку в правой задней части ба-
гажного отделения.

mmo2 010 -002 -007_a

ЗАДНЯЯ ЧАСТЬ БАГАЖНОГО ОТДЕЛЕНИЯ
1.  Жгут проводов снегохода

2.  Соедините жгут проводов снегохода

со жгутом проводов лебёдки.



ПРЕДОСТЕРЕЖЕНИЕ

См. документацию производителя

(РУКОВОДСТВО  ПО  УСТАНОВКЕ

И ОСНОВНЫЕ УКАЗАНИЯ ПО ЭКС-

ПЛУАТАЦИИ ЛЕБЁДКИ), поставляе-

мую со снегоходом. Всегда соблю-

дайте правила техники безопасно-

сти, приведённые в соответствую-

щих руководствах.

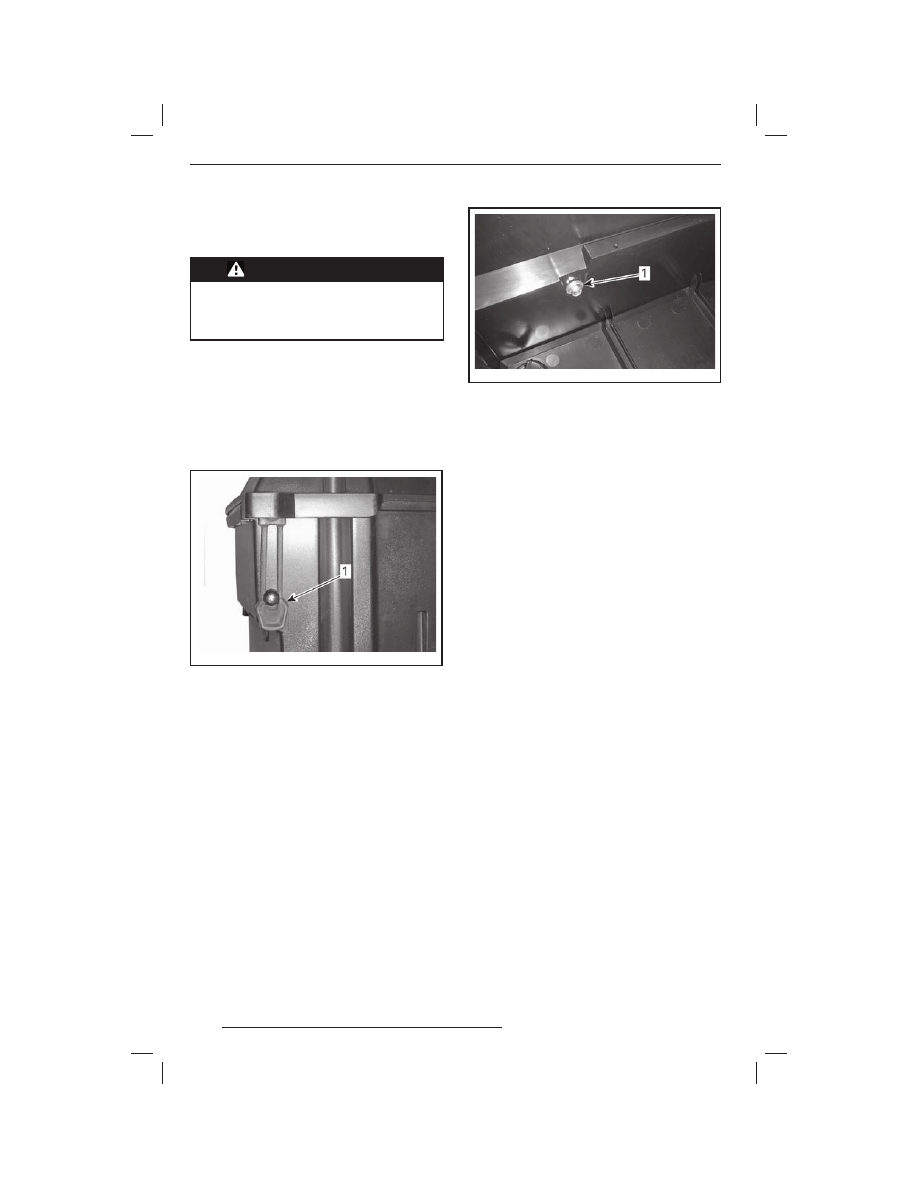

56

Эксплуатация лебёдки

См. документацию, предоставляемую про-
изводителем лебёдки.



ПРЕДОСТЕРЕЖЕНИЕ

Всегда соблюдайте правила тех-

ники безопасности, приведённые

в  док ументации,  которая  предо -

ставлена производителем лебёдки.

25) Багажный кофр

ТОЛЬКО EXPEDITION SE

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.

mmo2 010 -002 -011_a

1.  Резиновый фиксатор

При закрывании крышки необходимо обе-
спечить попадание выступов на крышке
в резиновые втулки кофра. Закрепите рези-
новые фиксаторы.

Снятие/установка багажного кофра

Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его кре-
пления к задней багажной площадке.
Храните винты для последующей установ-
ки кофра.

mmo2 010 -002 -013_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт

Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.
Заверните четыре винта крепления кофра
моментом (10 ± 1) Н•м.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

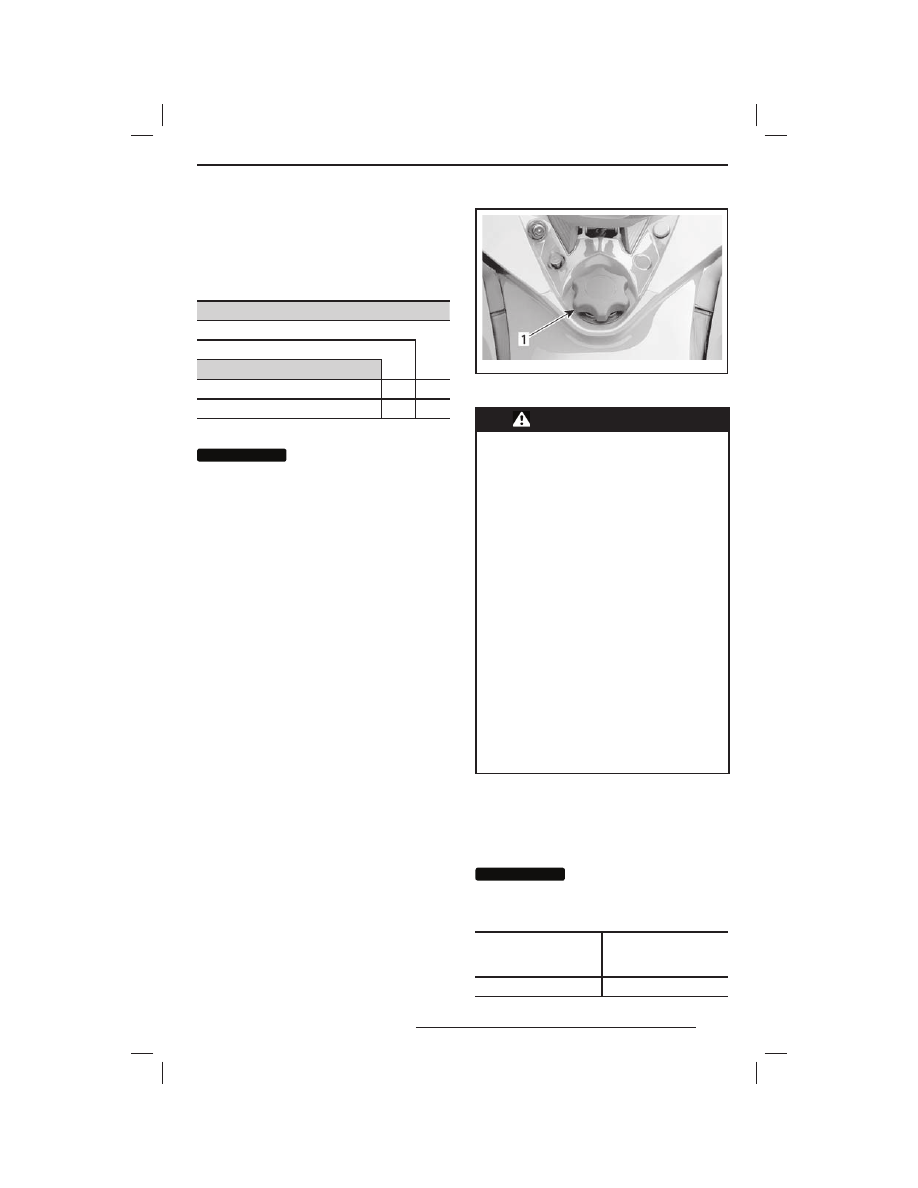

57

Рекомендуемое топливо

Пользуйтесь неэтилированным бензином,
который продаётся на автозаправочных
станциях, или бензином с кислородными до-
бавками (содержащими не более 10 % эти-
лового или метилового спирта).

ОКТАНОВОЕ ЧИСЛО

98 E (RON)

95 E (RON)

▼

▼

ДВИГАТЕЛЬ

95

98

600 HO SDI

X

X

(1)

1200 4-TEC

X

X

(1)

Рекомендуемый

ВНИМАНИЕ

ВНИМАНИЕ

Никогда  не  экс пери -

ментируйте с другими сортами то-

плива. Использование не рекомен-

дованного топлива может привести

к ухудшению ходовых свойств сне-

гохода и повреж дению важнейших

компонентов  топливной  с ис темы

и двигателя. Не перепутайте крыш-

ки топливного бака и масляного ре-

зервуара. На крышке масляного ре-

зервуара имеется надпись «OIL».
Топливный антифриз

При использовании топлива с кислородны-
ми добавками антифриз и водопоглащаю-
щие присадки не применяются.
При использовании топлива без кислород-
ных добавок настоятельно рекомендуется
использовать топливный изопропиловый ан-
тифриз в смеси с соотношением 150 мл ан-
тифриза и 40 л топлива.
Эта мера предосторожности позволяет за-
щитить карбюраторы и другие компоненты
топливной системы от замерзания, что, при
определённых условиях, может привести
к сильным повреждениям двигателя.
ПРИМЕЧАНИЕ: Используйте только топлив-
ный антифриз без содержания метилгидрата.

Заправка топливом

Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.

mmo2 008 -008 -004_a

TИПОВОЙ ВАРИАНТ
1. Пробка топливного бака



ПРЕДОСТЕРЕЖЕНИЕ

Перед заправкой топливом всегда

останавливайте двигатель. Топливо

является легковоспламеняющимся,

а при определённых условиях взры-

воопасным продуктом. Производите

заправку в хорошо вентилируемой

зоне. Не курите вблизи и не подно-

сите к снегоходу открытое пламя или

искрящие предметы. Медленно отво-

рачивайте крышку топливного бака.

Если при этом слышен свист, свиде-

тельствующий о наличии избыточно-

го давления в баке, покажите снего-

ход дилеру — возможно, потребует-

ся ремонт перед дальнейшей эксплу-

атацией. Не переполняйте топлив-

ный бак, не заправляйте бак довер-

ху, если собираетесь оставить сне-

гоход в теплом помещении. При по-

вышении температуры топливо рас-

ширяется и может начать вытекать

из-под крышки заливной горловины.

Вытирайте все потеки топлива с кор-

пуса снегохода. Регулярно проверяй-

те состояние топливной системы.

ПРИМЕЧАНИЕ:  Запрещается  садиться
на сиденье или опираться на него, если
пробка установлена ненадёжно.

Рекомендуемое масло

600 HO SDI

ВНИМАНИЕ

ВНИМАНИЕ

Не перепутайте крыш-

ки топливного бака и масляного ре-

зервуара. На крышке масляного ре-

зервуара имеется надпись «OIL».

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ

ИНЖЕКЦИОННОЕ

МАСЛО

600 HO SDI

XPS synthetic blend

(1)
