Снегоход SKI-DOO REV XP 2 Stroke. Руководство - часть 11

41

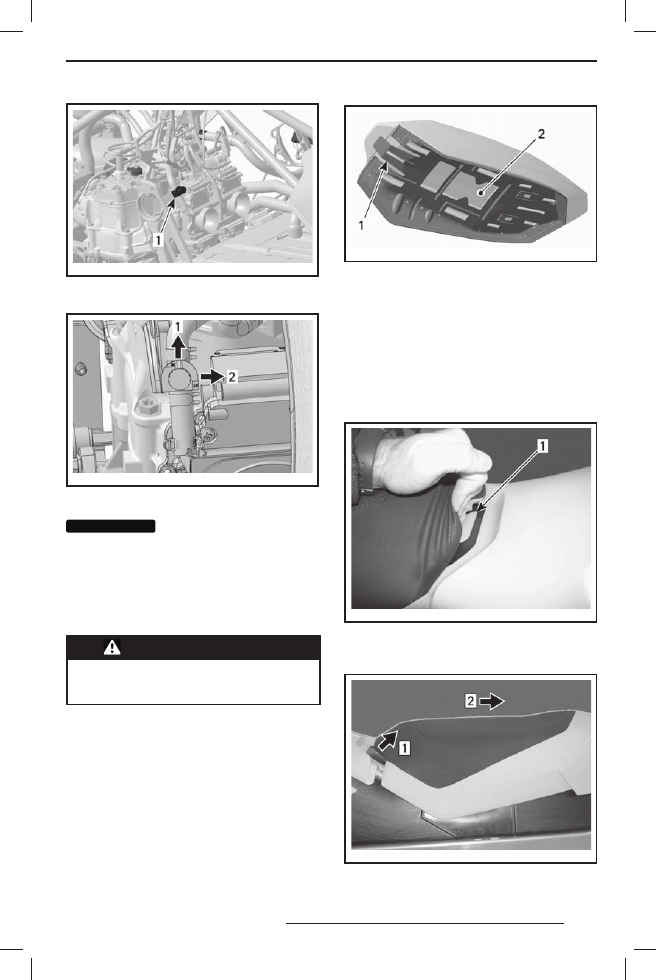

mmo2 007 -009 -018_a

ТИПОВОЙ ВАРИАНТ — СНИМИТЕ КОЖУХ РЕМНЯ
1. Клапан карбюратора

mmo2 007 -009 -039_a

1. Положение ON (вкл.)
2. Положение OFF (выкл.)

ВНИМАНИЕ

ВНИМАНИЕ

Во время эксплуата-

ции  снегохода  при  температ уре

выше 5 °C установите клапан в по-

ложение «OFF» (выкл.).

11) Регулируемые зеркала

Водитель по своему желанию может отрегу-
лировать положение зеркал заднего вида.



ПРЕДОСТЕРЕЖЕНИЕ

Все регулировки должны выпол-

няться  на  снегоходе,  останов-

ленном в безопасном месте.

12) Защёлка сиденья

ВСЕ МОДЕЛИ КРОМЕ GRAND TOURING
Может появиться необходимость в снятии
сиденья для доступа к «Руководству по экс-
плуатации», хранящемуся в основании си-
денья, и для выполнения процедур обслу-
живания.
Защёлка сиденья находится в передней ча-
сти сиденья.

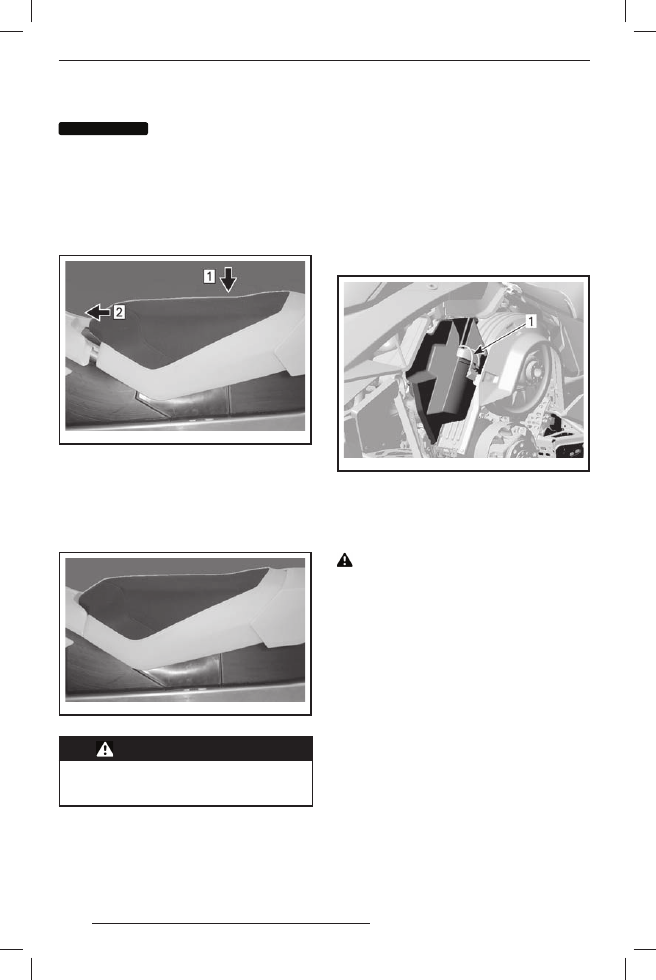

mmo2 007 -009 -071_a

ОСНОВАНИЕ СИДЕНЬЯ
1.  Защёлка сиденья
2. Место хранения «Руководства по эксплуа-

тации»

Снятие сиденья

Чтобы  получить  доступ  к  «Руководству
по эксплуатации», расположенному под си-
деньем, потяните переднюю часть подушки
сиденья, энергично подайте сиденье вперёд,
чтобы освободить защёлку, затем нажмите
фиксатор, чтобы отпереть сиденье.

mmo2 007 -009 -072_a

1. Защёлка сиденья

Потяните и удерживайте защёлку сиденья,
затем снимите сиденье, сдвинув его назад.

mmo2 007 -009 -073_a

Шаг 1:  Потяните и удерживайте защёлку сиденья
Шаг 2:  Потяните сиденье назад

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

42

Установка сиденья

ВНИМАНИЕ

ВНИМАНИЕ

Между сиденьем и то-

пливным баком НЕ ДОЛЖНО быть

никаких предметов. Во время дви-

жения эти предметы могут серьёз-

но повредить топливный бак.

Установите сиденье на место.
Сдвиньте сиденье вперёд, пока защёлка
не встанет на место.

mmo2 007 -009 -073_b

Шаг 1:  Установите сиденье на место
Шаг 2:  Сдвиньте сиденье вперёд до срабаты-

вания защёлки

ПРИМЕЧАНИЕ: Должен быть слышен харак-
терный щелчок. Ещё раз проверьте надёж-
ность крепления сиденья защёлкой, резко
потянув его.

mmo2 007 -009 -074

СИДЕНЬЕ УСТАНОВЛЕНО



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что сиденье надёжно

удерживается защёлкой прежде

чем начать движение.

13) Комплект инструментов

В комплект поставки снегохода входит на-
бор инструментов, необходимых для прове-
дения основных операций технического об-
служивания.
Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.
Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

mmo2 008 -003 -061_a

ТИПОВОЙ ВАРИАНТ
1. Комплект инструментов

14) Поручень/бампер

Используйте поручень/бампер для подъёма
снегохода вручную.

О С Т О Р О Ж Н О   В о   и з б е ж а н и е

травм  прак тик уйте  правильную

т е х н и к у   п о д ъ ё м а ,   и с п о л ь з у й -

т е  пр еим ущ ес тв ен н о  с и л у  н о г.

Не предпринимайте попыток под-

н ять  за д нюю  час ть  с н е г охо д а,

если это превосходит Ваши физи-

ческие возможности. Для подъёма

снегохода используйте соответ-

ствующие технические средства

или  обратит есь  к  ком у- н и буд ь

за помощью.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

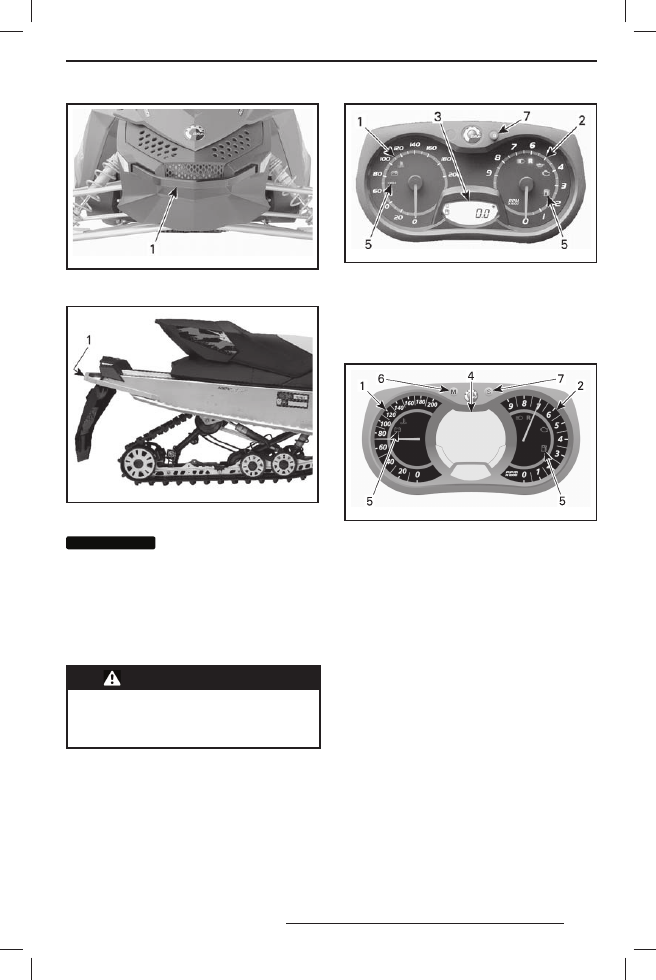

mmo2 008 -003 -016_a

ПЕРЕДНИЙ
1. Поручень/бампер

mmo2 010 -003 -009_a

ЗАДНИЙ
1. Поручень/бампер

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается исполь-

зовать лыжи для вытягивания или

подъёма снегохода.

15) Информационный центр

ПРИМЕЧАНИЕ: Некоторые из указанных
функций могут отсутствовать на конкрет-
ных моделях или могут быть доступны в ка-
честве опции.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается  выполнять  уста-

новки режимов многофункцио-

нального центра во время дви-

жения снегохода.

mmo2 008 -003 -013_e

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР
1.  Спидометр
2. Тахометр
3. Цифровой дисплей
5. Сигнальные лампы
7.  Кнопка SET (установка)

mmo2 007 -009 -066_v

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1.  Спидометр
2. Тахометр
4. Многофункциональный дисплей
5. Сигнальные лампы
6. Кнопка MODE (режим)
7.  Кнопка SET (установка)

ПРИМЕЧАНИЕ: Многофункциональный циф-
ровой дисплей настроен на заводе для по-
казаний в единицах измерения, принятых
в США и Великобритании, однако, его на-
стройку можно изменить для показаний в Ме-
трической системе мер. Для этого следует
обратиться к дилеру Ski-Doo.

Спидометр

Отображает скорость движения снегохода
в километрах или в милях в час (в зависи-
мости от выбранной установки).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

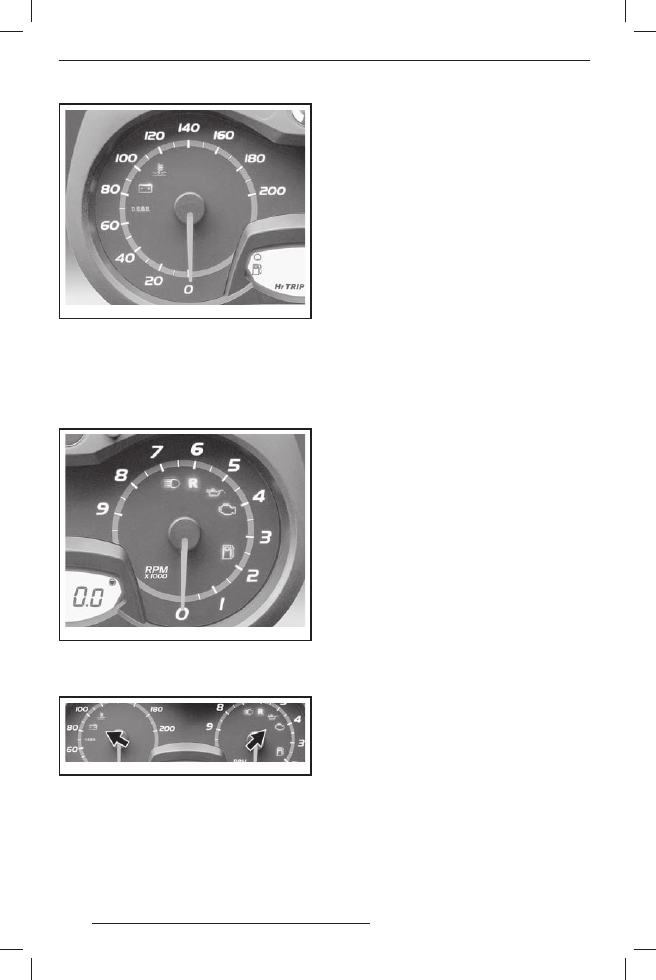

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр (об/мин)

Отображает частоту вращения коленчатого
вала двигателя в оборотах в минуту (об/мин).
Для получения фактической частоты враще-
ния коленчатого вала необходимо показания
прибора умножить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Сигнальные лампы и информаци-

онные сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

В таблице ниже приведена информация
о стандартных сигнальных лампах. Подроб-
ное описание сигнальных ламп приведено
в разделе «СИСТЕМА МОНИТОРИНГА».

ПРИМЕЧАНИЕ: Некоторые из указанных сиг-
нальных ламп или информационных сооб-
щений относятся не ко всем моделям сне-
гоходов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
