29

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

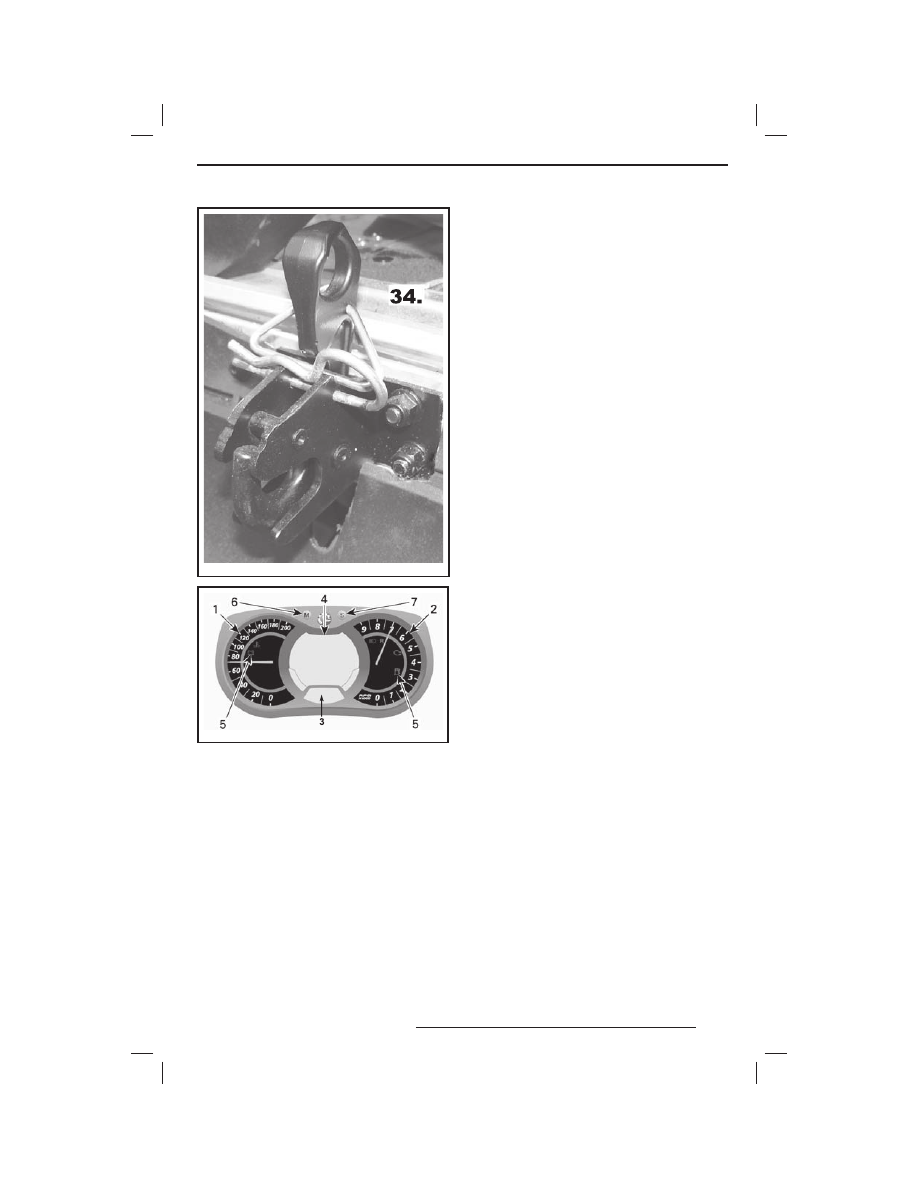

Hitc h

mmo2 007 -009 -066_v

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

1.  Спидометр
2.  Тахометр
3.  Цифровой дисплей
4.  Многофункциональный  цифровой  ди-

сплей

5.  Сигнальные лампы
6.  Кнопка  выбора  режимов  индикации

MODE (M)

7.  Кнопка настройки дисплея SET (S)
8.  Рычаг дроссельной заслонки
9.  Рычаг тормоза
10.  Рычаг стояночного тормоза
11.  Многофункциональный переключатель
12.  Руль
13.  Регулировка  положения  руля  (только

для Grand Tourer)

14.  Захват на руле (только для Commander)

15.  Выключатель со шнуром безопасности
16. Выключатель двигателя
17.  Рукоятка ручного стартера
18. Рычаг переключения передач
19.  Крышка топливного бака
20. Капот и боковые панели
21.  Предохранители
22. Рукоятка/бампер
23. Багажное отделение
24. Возимый комплект инструментов
25. Место для хранения свечей зажигания
26. Запасной ремень вариатора
27.  Щитки и кожухи
28. Гусеница
29. Пассажирское сиденье
30. Поручни пассажирского сиденья
31.  Выключатель  обогрева  поручней  пас-

сажира

32. Задняя багажная площадка
33. Электрическая розетка (12 В)
34. Сцепное устройство

1) Спидометр

Показывает скорость движения снегохода в
милях или километрах.
На  заводе  спидометр  настроен  на  вывод
показаний в Метрической системе мер, од-
нако,  его  настройку  можно  изменить  для
вывода  показаний  в  Британской  системе
мер. Для этого обратитесь к дилеру LYNX.

30

mmo2 008 -003 -014

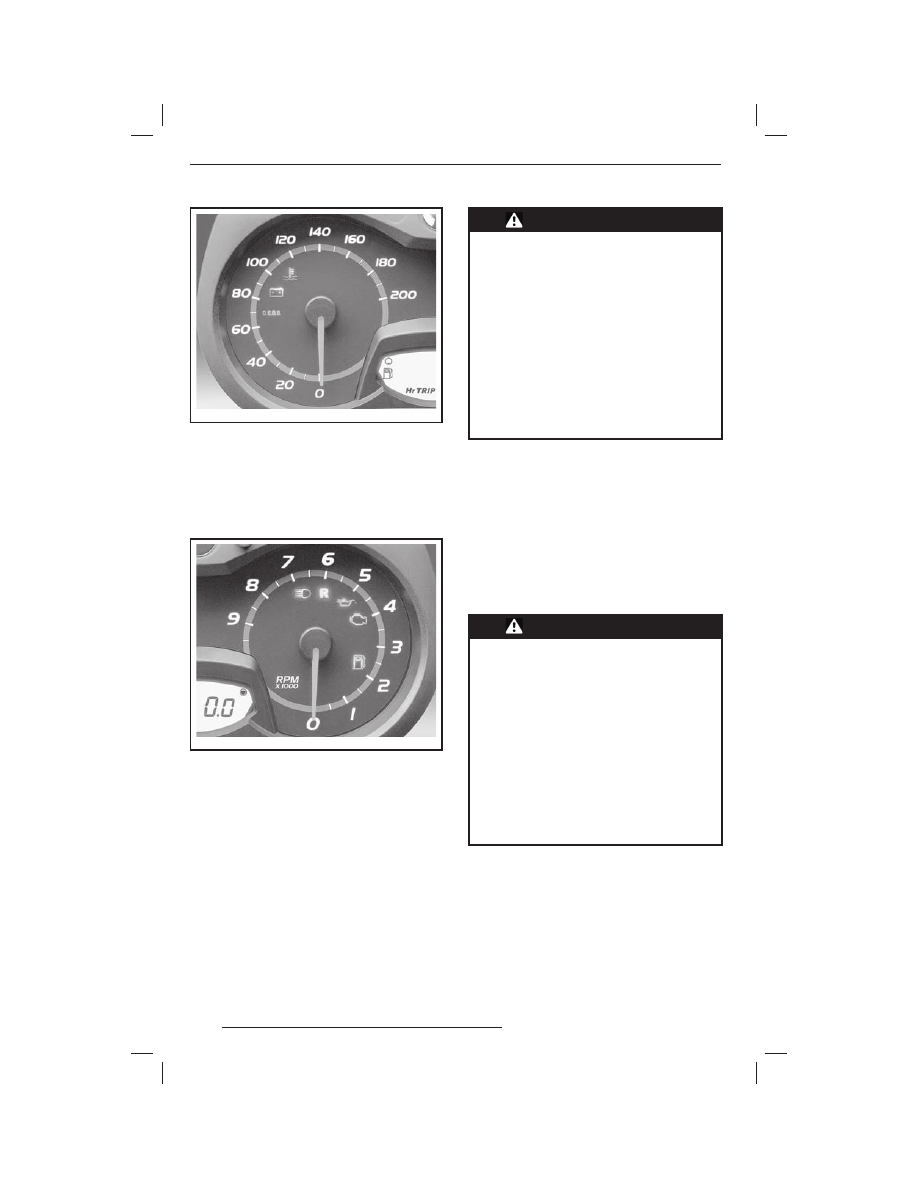

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр

Показывает  частоту  вращения  коленчато-
го вала двигателя в об/мин. Для получения
фактического значения частоты вращения,
показания  тахометра  необходимо  умно-
жить на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

На  дисплей  выводится  необходимая  ин-
формация в режиме реального времени.



ПРЕДОСТЕРЕЖЕНИЕ

Считывание  информации  с  циф-

рового  дисплея  во  время  движе-

ния  отвлекает  внимание  водите-

ля  от  дороги  и  управления  снего-

ходом.  Это  может  привести  к  ава-

рии, что в свою очередь, к серьёз-

ным  травмам  или  смерти.  Перед

считыванием  данных  с  цифрово-

го  дисплея,  убедитесь,  что  перед

Вами свободное пространство без

препятствий,  снизьте  скорость  до

минимума.  Перед  тем  как  прово-

дить  какие-либо  настройки  дис-

плея,  остановитесь  в  безопасном

месте вне трассы.

На  заводе  цифровой  дисплей  настроен
на  вывод  показаний  в  Метрической  систе-
ме мер, однако, его настройку можно изме-
нить  для  вывода  показаний  в  Британской
системе мер. Для этого обратитесь к диле-
ру LYNX.

4) Многофункциональный

цифровой дисплей

На  дисплей  выводится  полезная  инфор-
мация в режиме реального времени на ан-
глийском языке.



ПРЕДОСТЕРЕЖЕНИЕ

Считывание  информации  с  циф-

рового  дисплея  во  время  движе-

ния  отвлекает  внимание  водите-

ля  от  дороги  и  управления  снего-

ходом.  Это  может  привести  к  ава-

рии, что в свою очередь, к серьёз-

ным  травмам  или  смерти.  Перед

считыванием  данных  с  цифрово-

го  дисплея,  убедитесь,  что  перед

Вами свободное пространство без

препятствий,  снизьте  скорость  до

минимума.  Перед  тем  как  прово-

дить  какие-либо  настройки  дис-

плея,  остановитесь  в  безопасном

месте вне трассы.

На  заводе  многофункциональный  цифро-
вой дисплей настроен на вывод показаний
в Метрической системе мер, однако, его на-
стройку можно изменить для вывода пока-
заний в Британской системе мер. Для этого
обратитесь к дилеру LYNX.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

31

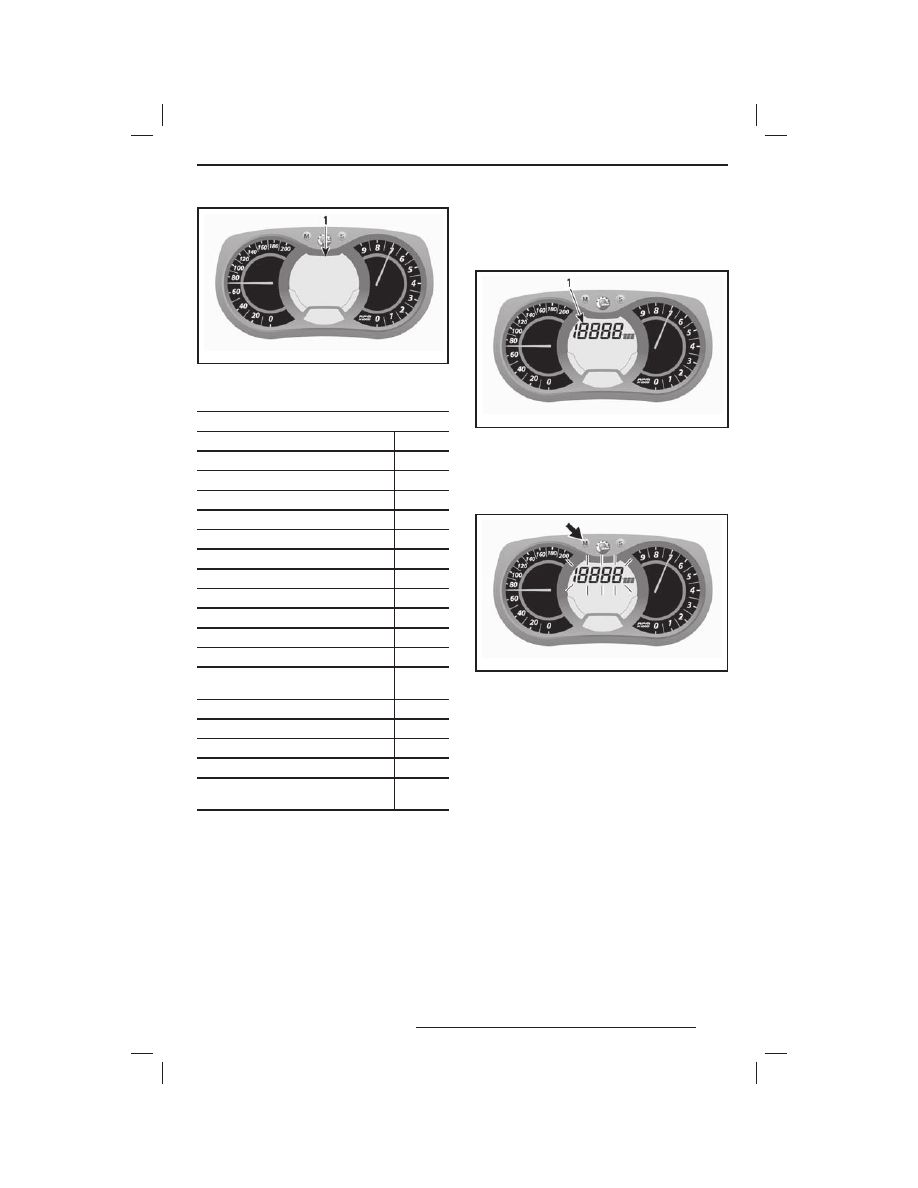

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-
ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Спидометр

A)

Тахометр

B)

Одометр

C)

Счётчик пробега за поездку «А» или «B»

D)

Счётчик моточасов

E)

Часы (только GT)

F)

Уровень топлива

G)

Альтиметр

H)

Максимальная скорость

I)

Средняя скорость

J)

Степень обогрева рукояток руля

K)

Степень обогрева рычага дроссель-
ной заслонки

L)

Средний расход топлива

M)

Суммарный расход топлива

N)

Дисплей сообщений

O)

Температура охлаждающей жидкости

P)

Режим записи параметров движе-
ния (опция)

Q)

A)  Спидометр

В  дополнение  к  аналоговому  спидометру
скорость  также  может  быть  показана  на
многофункциональном дисплее.

mmo2 007 -009 -066_b

1. Отображение скорости

Чтобы вывести на дисплей скорость снего-
хода, выполните следующее:
Нажмите  кнопку MODE (M) для  смены  ре-
жима.

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ:  Показания  на  дисплее  бу-
дут «мигать» примерно 5 секунд, затем ди-
сплей  вернётся  к  показаниям  прежде  вы-
бранного  режима,  если  не  выбрать  новый
режим.
Нажмите кнопку SET (S) для выбора режи-
ма спидометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

32

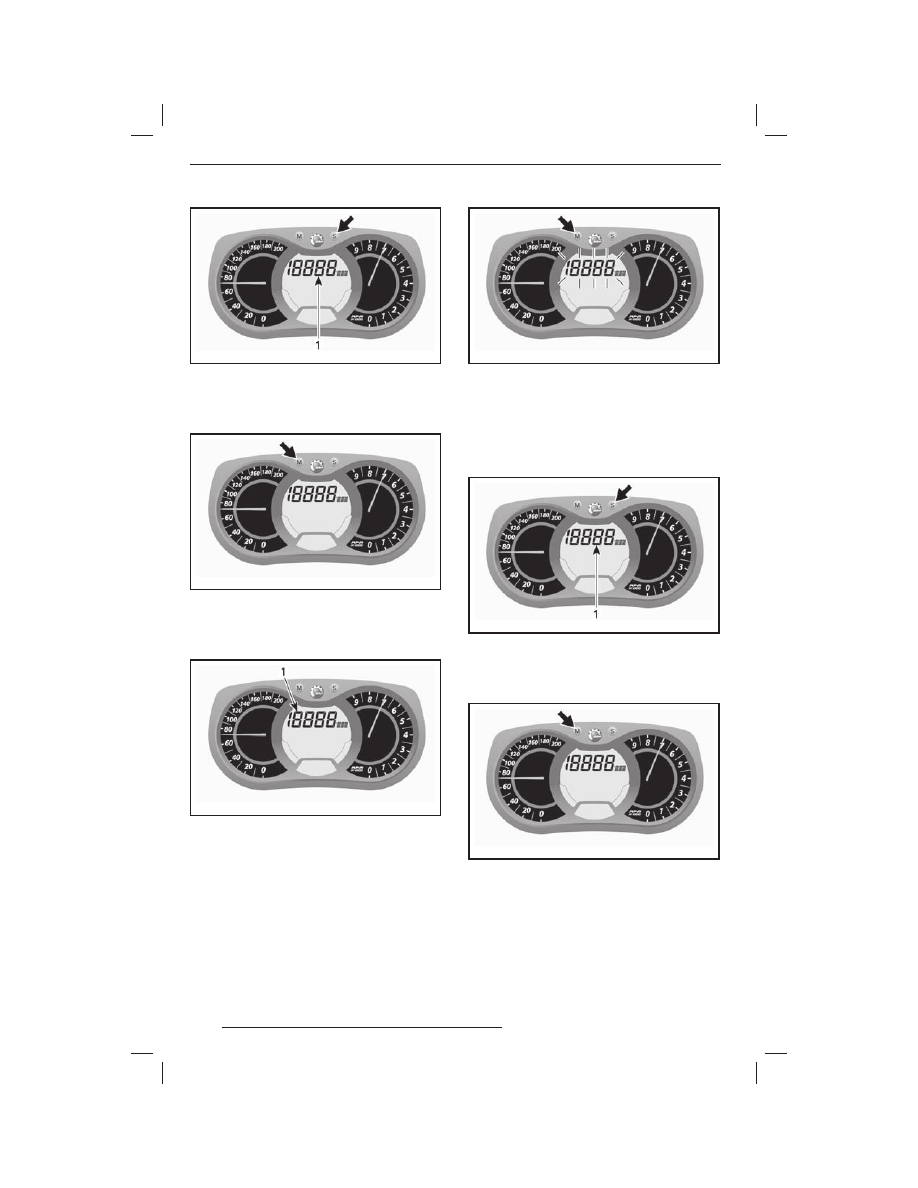

mmo2 007 -009 -066_n

1. Режим спидометра (Km/h/MPH)

Для  подтверждения  выбора  режима  на-
жмите  кнопку MODE (M) или  подождите
5 секунд.

mmo2 007 -009 -066_o

B)  Тахометр (об/мин)

В дополнение к аналоговому тахометру ча-
стота вращения также может быть показа-
на на многофункциональном дисплее.

mmo2 007 -009 -066_b

1. Показания тахометра

Чтобы вывести на дисплей частоту враще-
ния  коленвала  двигателя,  выполните  сле-
дующее:
Нажмите кнопку MODE (M) для выбора ре-
жима.

mmo2 007 -009 -066_m

ПРИМЕЧАНИЕ:  Показания  на  дисплее  бу-
дут «мигать» примерно 5 секунд, затем ди-
сплей  вернётся  к  показаниям  прежде  вы-
бранного  режима,  если  не  выбрать  новый
режим.
Нажмите кнопку SET (S) для выбора режи-
ма тахометра.

mmo2 007 -009 -066_n

1. Режим тахометра

Для  подтверждения  выбора  режима  на-
жмите  кнопку MODE (M) или  подождите
5 секунд.

mmo2 007 -009 -066_o

C)  Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для  выбора  режима  одометра  нажмите
кнопку SET (S).
