Снегоход Lynx Xtrim 800R BoonDocker. Руководство - часть 13

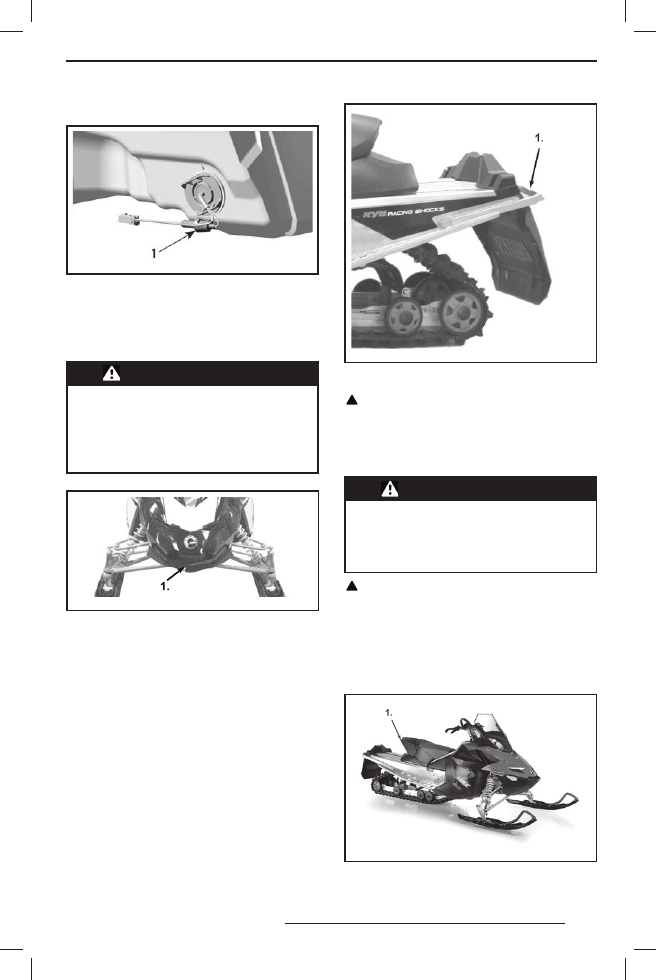

Электронный датчик уровня топлива

mmo2 007 -009 -016_b

ПОЗАДИ ГЛУШИТЕЛЯ ВПУСКА
1. Расположение предохранителя

21) Рукоятка/бампер

Используйте рукоятки для подъёма перед-
ней или задней части снегохода вручную.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

Rear

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

ОСТОРОЖНО Запрещается ис-

пользовать лыжи для буксировки

или подъёма снегохода.

22) Багажное отделение (толь-

ко некоторые модели)

ПРЕДОСТЕРЕЖЕНИЕ

Все багажные отделения долж-

н ы б ы т ь н а д ё ж н о з а к р ы т ы .

Не оставляйте в бага жном от-

делении острые, тяжёлые или

хрупкие предметы.

ОСТОРОЖНО М а кс и м а льн а я

грузоподъёмность багажного от-

д е л е н и я — 1,8 к г. Груз дол жен

быть равномерно распределён.

Для доступа к багажному отделению оття-
ните защёлку немного вверх и затем назад,
чтобы разблокировать крышку.

St orage c ompartme nt

1. Багажное отделение

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:09

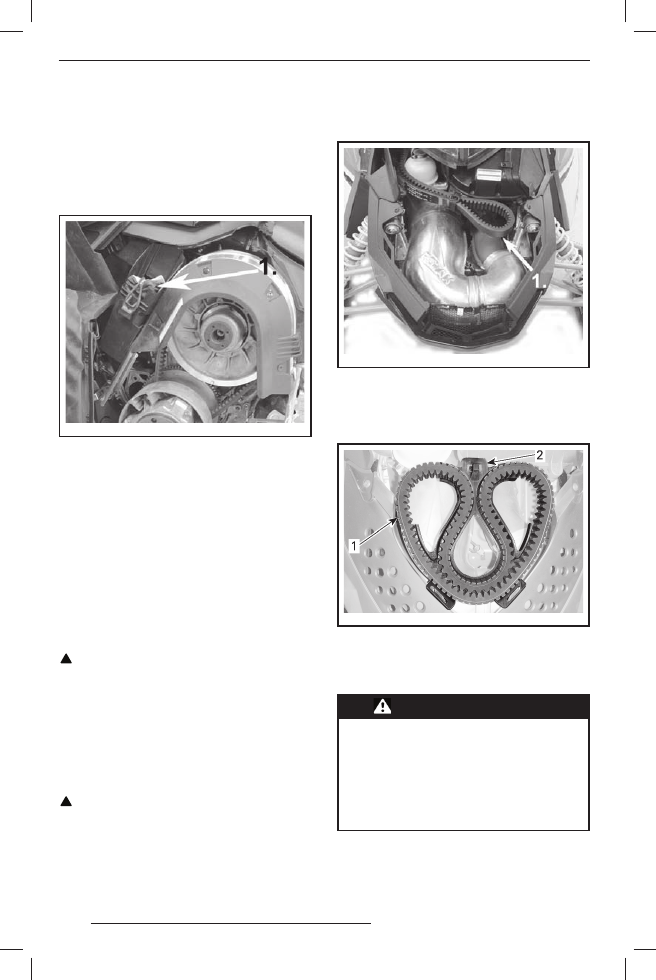

23) Возимый комплект ин-

струментов

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опе-
раций технического обслуживания.
Сумка с инструментами закреплена на за-
щитном щитке шкива вариатора.

Tool kit

1. Комплект инструментов

24) Место для хранения све-

чей зажигания

В комплекте инструментов предусмотре-
но место для хранения свечей зажигания.
В нем они сохраняются сухими и защище-
ны от ударов, которые могут нарушить ре-
гулировку зазора между электродами или
повредить свечи.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор (см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»).

ОСТОРОЖНО Не пытайтесь ре-

г улировать зазор свечи зажига-

ния.

25) Держатель запасного

ремня вариатора

Запасной ремень можно хранить в специ-
альном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра не входит в комплект поставки снегохода.

ОСТОРОЖНО Во избежание по-

вреждения ремня вариатора, уста-

новленного в держателе, убеди-

тесь в отсу тствии его контак та

с выпускной трубой.

ВСЕ МОДЕЛИ ЗА ИСКЛЮЧЕНИЕМ BOON-
DOCKER И RAVE 800 E-TEC

Spar e drive belt

ВЕРНАЯ УСТАНОВКА
1. Убедитесь в отсутствии контакта с вы-

пускной трубой

BOONDOCKER И RAVE 800 E-TEC

Spar e drive belt

ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора
2. Держатель

26) Щитки и кожухи

ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с ненадёж-

но установленным/закреплённым

кожухом ремня вариатора, с откры-

тым или снятым кожухом тормоз-

ного диска, снятым или открытым

капотом, снятыми или открытыми

боковыми панелями категорически

запрещается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:10

мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикосно-
вения к сильно нагретым деталям двигате-
ля. Все щитки и кожухи должны всегда сто-
ять на своём месте. Не регулируйте движу-
щиеся детали снегохода при работающем
двигателе.

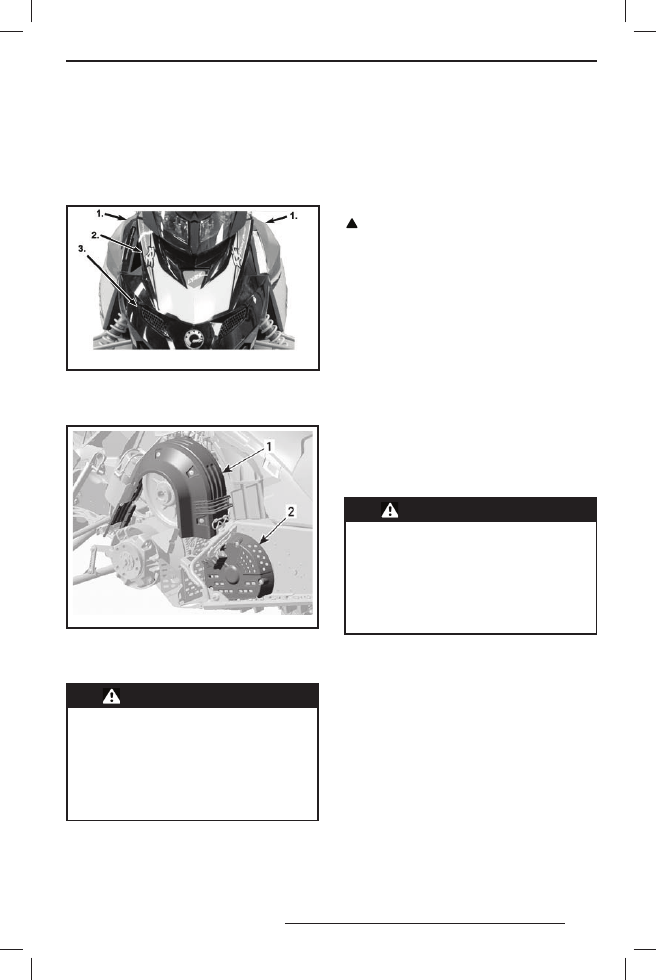

mmo2 008 -003 -015_b

ТИПОВОЙ ВАРИАНТ
1. Боковые панели
2. Верхний передний капот
3. Нижний передний капот

mmo2 008 -003 -062_a

1. Кожух ремня вариатора
2. Кожух тормозного диска

27) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Н Е УС ТА Н А В Л И В А Й Т Е ш и п ы

н а н е р е к о м е н д о в а н н ы й д л я

ошиповки тип гусениц. Установ-

ка шипов на нерекомендован-

ный тип гусеницы увеличивает

опасность её разрыва, что может

привести к серьёзным травмам

или гибели.

Перед установкой шипов проконсультируй-
тесь у официального дилера LYNX.

Компания BRP не рекомендует двигаться
длительное время с высокой скоростью
на снегоходах, оснащённых гусеницами
с увеличенными грунтозацепами, по трас-
се, уплотнённому снегу или льду.
В случае необходимости такого движения
снизьте скорость и постарайтесь сокра-
тить протяжённость такого участка.

ОСТОРОЖНО П р и д в и ж е н и и

на снегоходе, оборудованном гу-

с е н и ц е й с в ы с о к им п р о ф и л е м

грунтозацепов, на высокой скоро-

сти по трассе, уплотнённому сне-

гу или льду грунтозацепы гусени-

цы испытывают повышенную на-

грузку, которая ведёт к их нагре-

в у. В о и з б е ж а н и е у х у д ш е н и я

свойств гусеницы или её разруше-

ния снизьте скорость и постарай-

тесь сократить пробег по таким

поверхностям.

Инструкции по уходу за гусеницей содержат-
ся в главах «ГУСЕНИЦА» и «НАТЯЖЕНИЕ
И ЦЕНТРОВКА ГУСЕНИЦЫ» раздела «ТЕХ-
НИЧЕСКОЕ ОБСЛУЖИВАНИЕ».

28) Сиденье 1+1

ТОЛЬКО ДЛЯ МОДЕЛЕЙ XTRIM

(ОПЦИЯ)

ПРЕДОСТЕРЕЖЕНИЕ

Си д я н а с н е г охо д е п а с с а ж и р

д о л ж е н и м е т ь в о з м о ж н о с т ь

опираться ногами на подножки

и держаться руками за поручни.

Соблюдение этих требований по-

зволяет предотвратить возмож-

ное падение пассажира со сне-

гохода.

Снятие сиденья 1+1

Отсоедините разъём сиденья 1+1.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:10

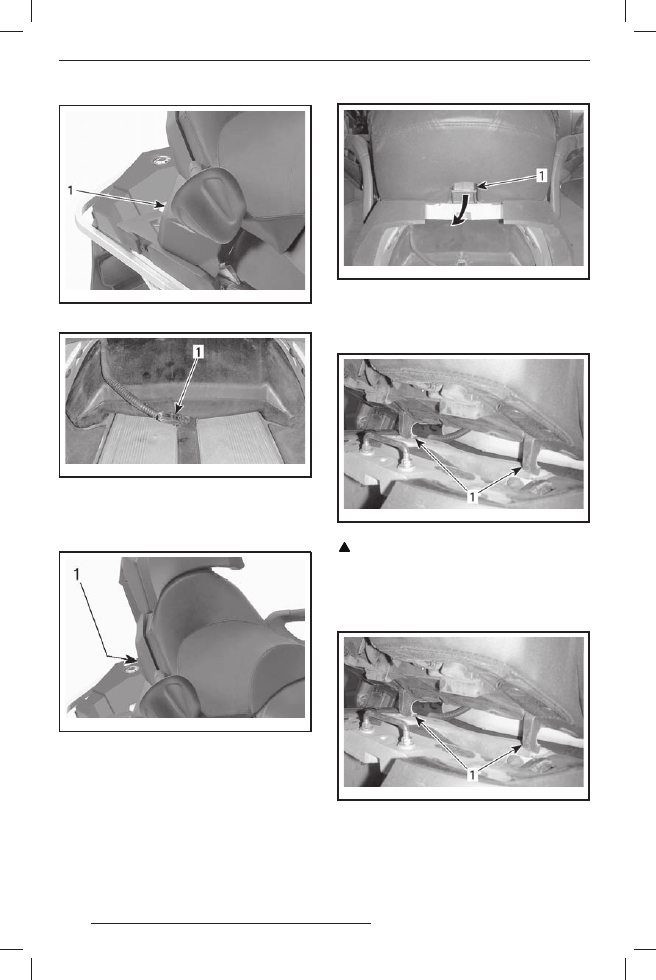

mmo2 008 -003 -029_a

1. Расположение разъёма

mmo2 008 -003 -028_a

1. Разъём

Надавите на защёлку сиденья и удерживай-
те её, одновременно осторожно поднимая
заднюю часть сиденья.

mmo2 008 -003 -026_a

1. Расположение защёлки

mmo2 008 -003 -025_a

1. Защёлка сиденья

Поднимайте сиденье, пока не высвободит-
ся передний держатель, за тем можно снять
сиденье.

mmo2 008 -003 -027_a

1. Держатель

ОСТОРОЖНО Прежде, чем сни-

м а т ь с и д е н ь е, у б е д и т е с ь , ч т о

разъём отсоединён.
Установка сиденья 1+1

Вставьте держатель сиденья в пазы корпуса.

mmo2 008 -003 -027_a

1. Держатель

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

17.12.2010 17:40:10
