Снегоход Lynx Adventure Grand Tourer 1200 4-TEC. Руководство - часть 22

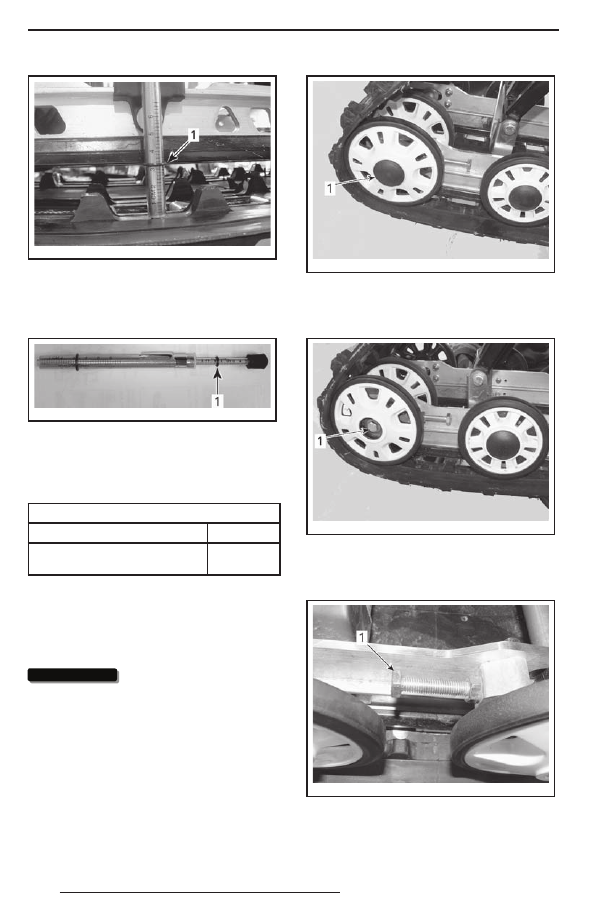

mmr200 9-133-0 02_ a

1. Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9. Считайте величину нагрузки, зафиксиро-

ванную с помощью верхнего кольца ин-
струмента.

mmr200 9-133-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10. Полученное значение должно соответ-

ствовать данным, приведённым в рас-
положенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА

40–50 мм

ПОЛУЧЕННОЕ

ЗНАЧЕНИЕ НАГРУЗКИ

7,3 кг

11. Если полученное значение не соответ-

ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ».

ВНИМАНИЕ

Слишком большое на-

тяжение гусеницы приводит к по-

тере мощности и чрезмерной на-

грузке на компоненты подвески.

Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности

с контактного устройства.

2. Снимите колпачки задних катков (если

установлены).

fm r2008 -048-007_ a

1. Колпачок правого заднего направляющего

катка

3. Ослабьте крепёжные болты задних на-

правляющих катков.

fm r2008 -048-008_ a

1. Болт крепления правого заднего направ-

ляющего катка

4. Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

fm r2008 -048-009_ a

1. Правый регулировочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5. Если Вам не удаётся правильно отрегули-

ровать натяжение гусеницы, обратитесь
к дилеру Lynx.

6. Затяните болты крепления.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как опи-

сано ниже.

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

в ней посторонних предметов,

ко т о р ы е м о г у т в ы л е т е т ь п р и

включении двигателя. Следите,

чтобы руки, ноги, инс трумент

или одежда не оказались захва-

чены вращающимися деталями.

Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убе-

дитесь в отсутствии людей по-

близости и поза ди снегохода.

Н е п р о в о р ач и в а й т е г ус е н и ц у

на высокой скорости.

Из быстро вращающейся гусени-

цы под действием центробежной

силы мог ут неожиданно выле-

теть сломанные шипы, звенья

гусеницы или какие-то посторон-

ние предметы, которые способ-

ны нанести травмы ногам и дру-

гим частям тела.

Пустите двигатель и слегка нажмите на ры-
чаг дроссельной заслонки, чтобы гусеничная
лента начала медленно вращаться. Дли-
тельность работы гусеницы в таком режиме
не должна превышать 5-ти секунд.

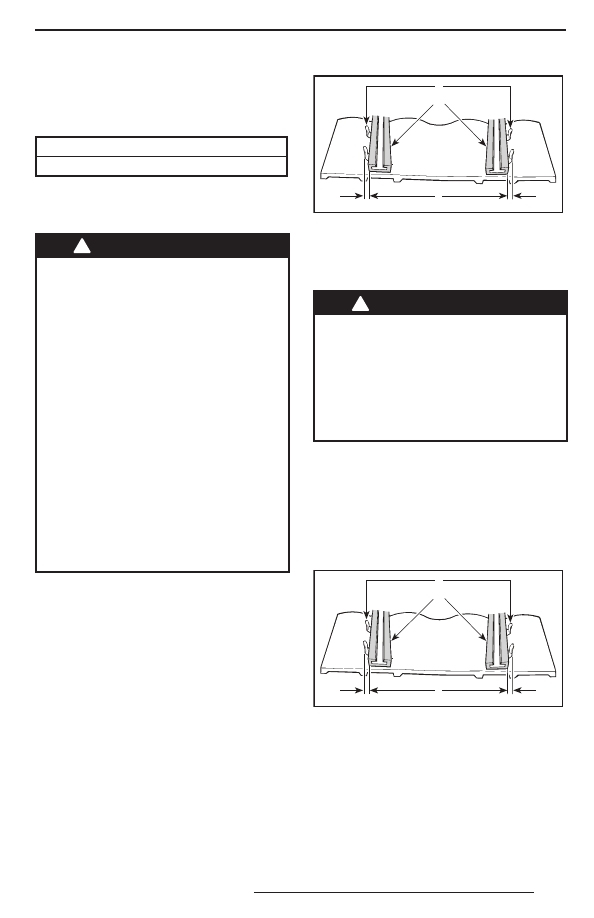

Проверьте симметричность положения гу-
сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

A01F05A

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-
полните следующее:

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-

гулировке и техническому обслу-

живанию снегохода снимите кол-

пачок шнура безопасности (если

не требуется иное) с контактного

устройства выключателя двига-

теля. Для выполнения рег ули-

ровки выберите безопасное ме-

сто вдали от снегоходных трасс.

1. Снимите колпачок шнура безопасности

с контактного устройства.

2. Ослабьте стопорные винты заднего на-

правляющего катка.

3. Подтяните регулировочный болт на той

стороне движителя, где расстояние между
направляющими гребнями и опорным по-
лозом наибольшее.

A01F05A

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой

стороне

4. Затяните контргайки.
5. Затяните болты крепления направляющих

катков моментом (48 ± 6) Н•м.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

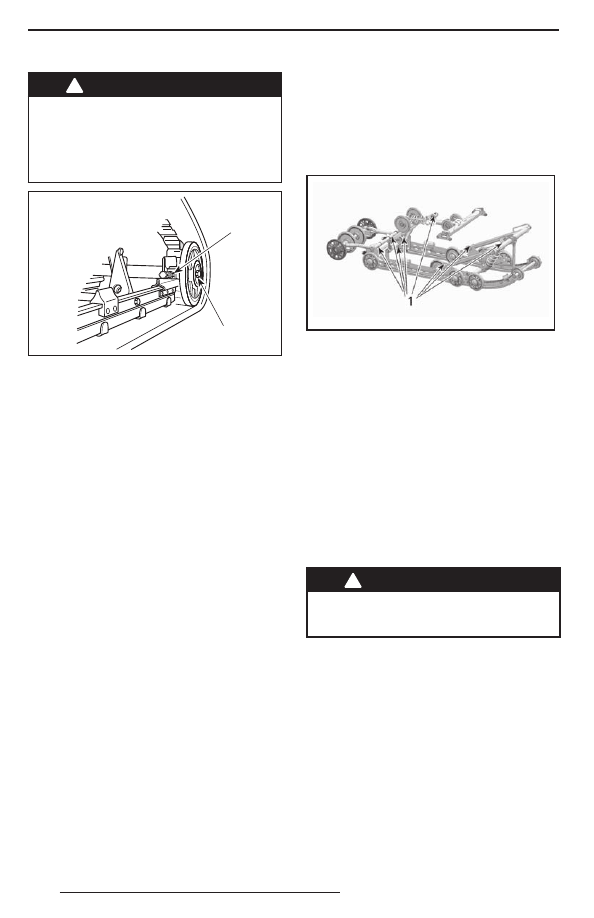

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно

затянуты, чтобы избежать само-

произвольного демонта жа на-

правляющего катка и последую-

щего заклинивания гусеницы.

A05F0EB

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6. Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.

7. Опустите снегоход на опорную поверхность.
8. Установите на место колпачки задних кат-

ков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на нали-
чие трещин и признаков износа. Проверьте
затяжку резьбовых крепёжных деталей. Про-
верьте состояние отверстий в ленточном огра-
ничителе. При необходимости заменить. За-
тяните гайку крутящим моментом (9 ± 1) Н•м.

Смазка компонентов задней подвески

Смажьте заднюю подвеску в местах рас-
положения пресс-маслёнок синтетической
смазкой SUSPENSION GREASE (P/N 293 550
033). Периодичность обслуживания указана
в разделе «РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ».

fmo2012-003-015_b

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных
элементов рулевого управления и передней
подвески (шаровые опоры и шаровые шар-
ниры рычагов и тяг рулевого привода, бол-
ты шарнирного крепления, болты крепления
лыж и цапф лыж, и т. д.). При необходимости
обратитесь к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных
коньков. При обнаружении признаков износа
обратитесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защищена
предохранителями.
Проверьте и, при необходимости, замените
предохранитель.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

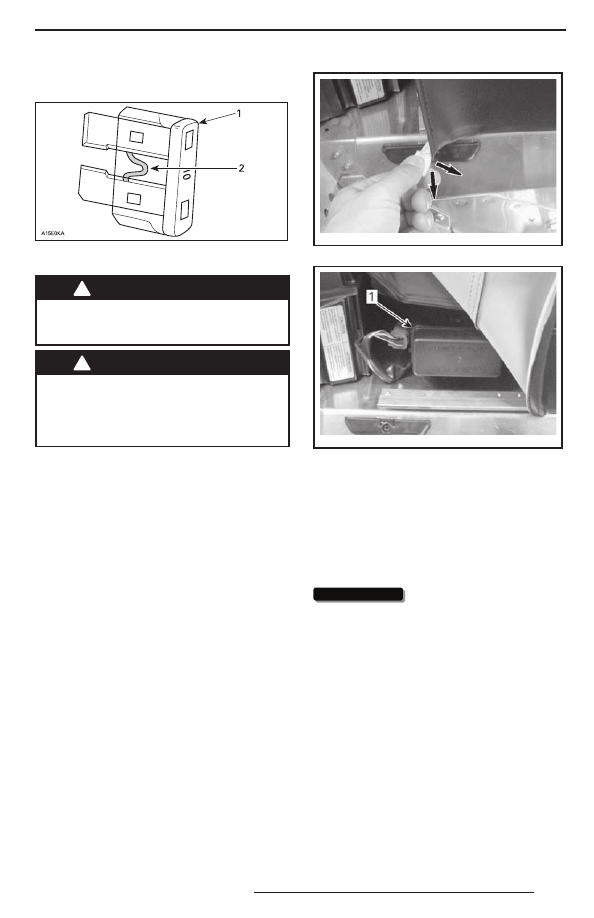

Извлеките предохранитель из держателя.
Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать пре-

дохранитель с более высоким

номиналом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

Расположение предохранителей

Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей сни-
мите часть обивки, как показано на рисунке.

mmo2 009 -004 -036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004 -037_a

1. Блок предохранителей

Установите обивку на место, зацепив
за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами сте-

к л я н н о й к о л б ы л а м п ы . Е с л и

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

1. С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
