4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен
слева на руле.
Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.

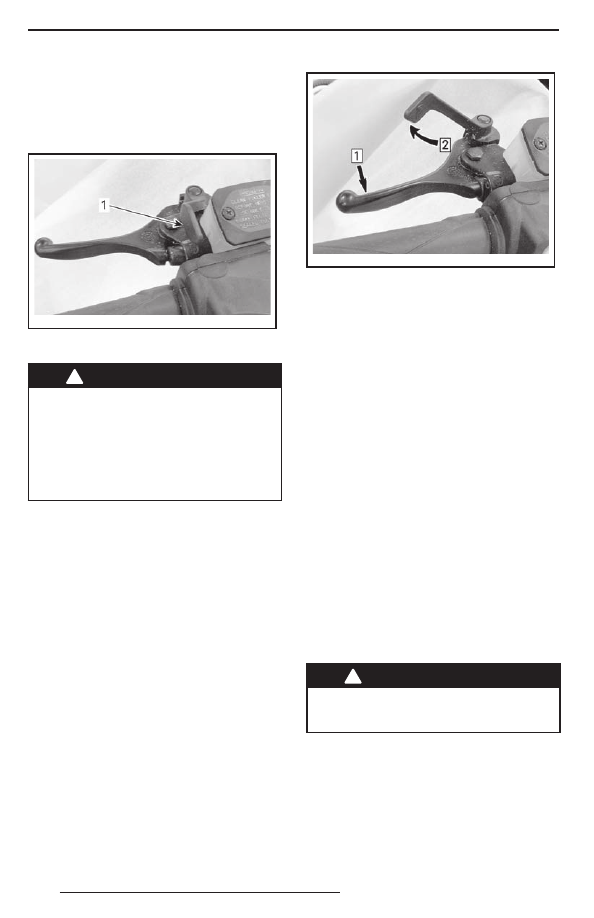

mmo2 009 -005 -005_a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. Продолжительное дви-

жение на снегоходе с нажатым

рычагом тормоза может стать

причиной повреждения тормоз-

ной системы, потери тормозного

эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте его,
как указано ниже, с помощью блокировочно-
го рычага, см. рис.

mmo2 009 -005 -006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирующий
рычаг автоматически вернётся в исходное
положение Перед началом движения не за-
бывайте полностью отключить стояночный
тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство) рас-
полагается на левой стороне консоли.
Чтобы обеспечить возможность эксплуата-
ции снегохода, необходимо надеть колпачок
шнура безопасности на контактное устрой-
ство.
ПРИМЕЧАНИЕ: Если запрограммирован-
ный ключ DESS (колпачок шнура безопас-
ности) правильно установлен на контактное
устройство, должны прозвучать два коротких
звуковых сигнала. Если Вы слышите другую
комбинацию звуковых сигналов, см. «СИ-
СТЕМА МОНИТОРИНГА» для определения
кода неисправности DESS.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-

димо прикрепить шнур безопас-

ности к петле на одежде.

Снятие колпачка шнура безопасности с вы-
ключателя (контактного устройства) приве-
дёт к остановке двигателя.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Цифровая кодируемая противоу-

гонная система (Digitally Encoded

Security System, DESS)

В колпачке шнура безопасности располага-
ется ключ DESS, который является аналогом
обычного ключа зажигания.
В колпачок шнура безопасности (ключ DESS)
встроена электронная схема с уникальным
цифровым кодом.
Авторизованный дилер запрограммировал
систему DESS вашего снегохода, чтобы она
могла распознавать ключ DESS, располо-
женный в колпачке шнура безопасности —
это обеспечивает возможность эксплуата-
ции вашего снегохода.
При использовании другого шнура безопас-
ности, на распознавание которого не запро-
граммирована система DESS, двигатель
снегохода запустится, но частота вращения
коленчатого вала не достигнет значения, до-
статочного для включения ведущего шкива
вариатора и начала движения снегохода.
Убедитесь, что колпачок шнура очищен
от грязи или снега.

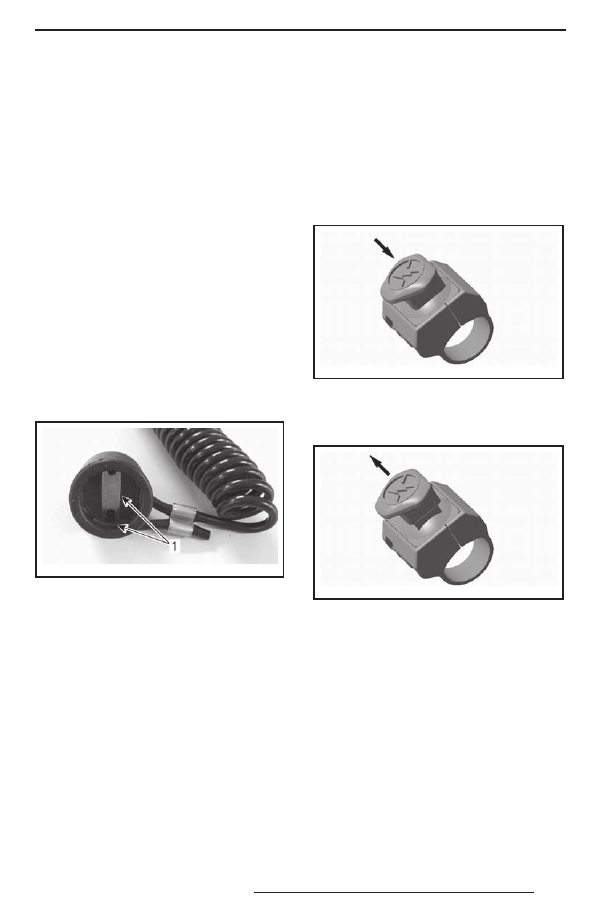

mmo2 011 -004 -100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

DESS

6) Выключатель двигателя

Выключатель двигателя расположен справа
на руле.
Выключатель имеет нажимно-отжимную
конструкцию.
Для аварийной остановки двигателя выбе-
рите положение кнопки OFF (выкл.) (нажата
вниз) и одновременно нажмите тормоз. Для
пуска двигателя кнопку следует перевести
в положение ON (отжата вверх).

mmo2 007 -009 -038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска
двигателя, выключатель должен находиться
в верхнем положении (ON).

mmo2 007 -009 -038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой оста-
новки двигателя. Приобретённые навыки
будут очень полезны, если Вы окажетесь
в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Ес ли пово дом д ля аварийной

остановки двигателя послужила

какая-то неисправность, то пе-

ред запуском двигателя необхо-

димо найти и устранить её при-

чину. Обратитесь к авторизован-

ному дилеру Lynx.

7) Многофункциональный

переключатель

Многофункциональный переключатель рас-
положен слева на руле.

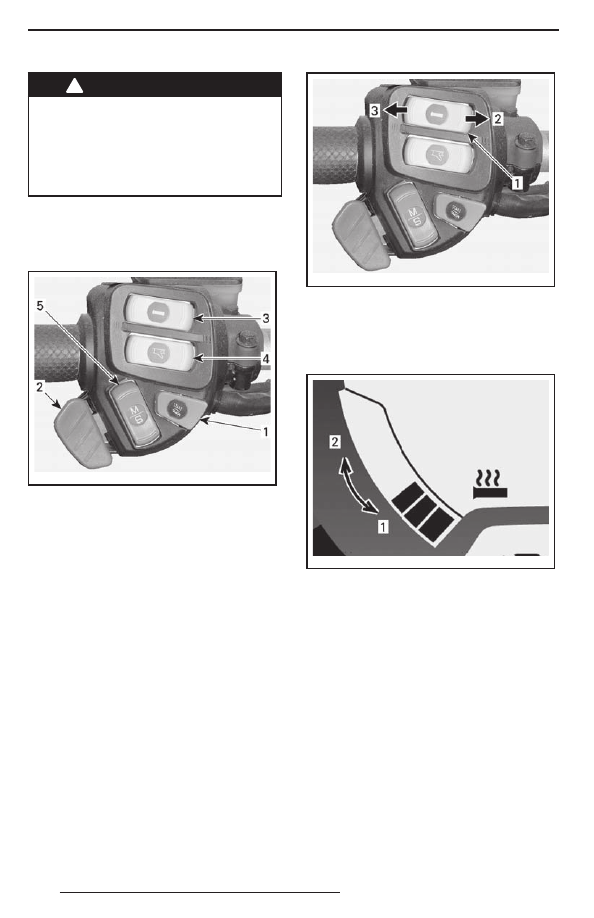

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Переключатель света фар
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага

дроссельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двигатель.
Подробно процедура пуска описана в главе
«ПУСК ДВИГАТЕЛЯ» раздела «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ».

Переключатель света фар

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фар нажмите переключатель. Приборы
освещения автоматически включаются при
работающем двигателе.

Выключатель электрообогрева

рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда часто-
та вращения коленчатого вала превышает
1900 об/мин.
Выберите интенсивность обогрева рукояток
руля, создающую комфортную температуру
для Ваших рук.

mmo2 008 -003 -009_c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на дисплее информационного центра.

mmo2 007 -009 -043_b

ДИСПЛЕЙ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дроссель-
ной заслонки функционирует только тогда,
когда частота вращения коленчатого вала
превышает 1900 об/мин.
Выберите интенсивность обогрева рычага,
создающую комфортную температуру для
большого пальца Вашей руки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

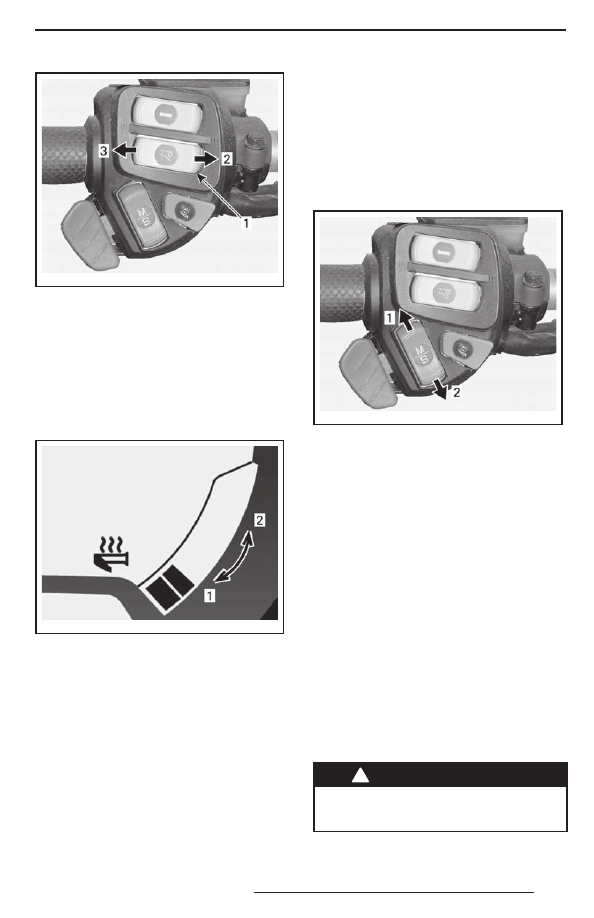

mmo2 008 -003 -009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага

дроссельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выключа-
тель интенсивность обогрева отображается
на многофункциональном дисплее инфор-
мационного центра. При отпускании дисплей
возвращается в режим отображения уровня
топлива в баке.

mmo2 007 -009 -044_b

ДИСПЛЕЙ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе дис-
плея означает, что обогрев выключен.

Кнопка Mode/Set (режим/установка)

Этой кнопкой можно пользоваться вме-
сто двух кнопок, расположенных сверху
на аналого-цифровом информационном
центре, для облегчения его настройки.
– При нажатии вверх она имеет те же функ-

ции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

mmo2 008 -003 -009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8) Рычаг переключения

передач

С помощью данного рычага осуществляет-
ся переключение передач. Коробка передач
данного снегохода имеет две передачи для
движения вперёд, передачу заднего хода
и нейтраль.
См. главу «ФУНКЦИОНИРОВАНИЕ КО-
РОБКИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ».
ПРИМЕЧАНИЕ: Чтобы перевести рычаг
переключения из нейтрали в положение
заднего хода, необходимо нажать рукоятку
рычага переключения передач вниз.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегулирова-
но в соответствии с пожеланиями водителя
посредством аккуратного вращения зеркаль-
ного элемента.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, оста-

новленном в безопасном месте.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
