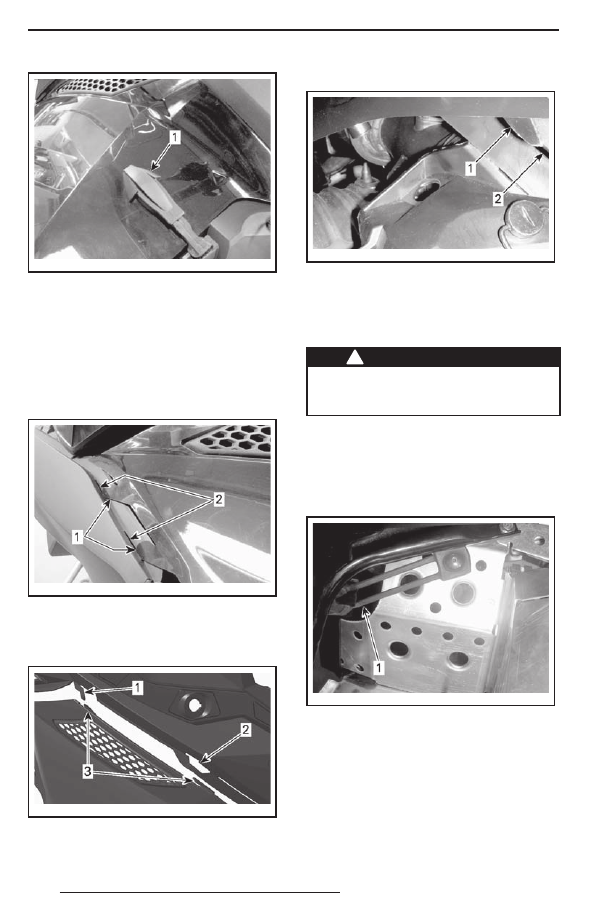

64

mmo2 009 -004-040_a

1. Резиновый фиксатор

2.  Поднимите заднюю часть панели, что-

бы вывести пластиковый фиксатор

из консоли.

3.  Переместите панель назад.

Установка верхней боковой панели

1.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004-042_a

1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006-100_a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз консоли.

mmo2 009 -004-041_a

1. Задний выступ
2. Паз консоли

4.  Застегните резиновый фиксатор.

29)  Нижние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Открывание нижней боковой

панели

1.  Снимите верхнюю боковую панель, см.

выше.

2.  Освободите резиновый фиксатор.

mmo2 009 -004-044_a

1. Резиновый фиксатор

3.  Поверните фиксатор на

¼ оборота про-

тив часовой стрелки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

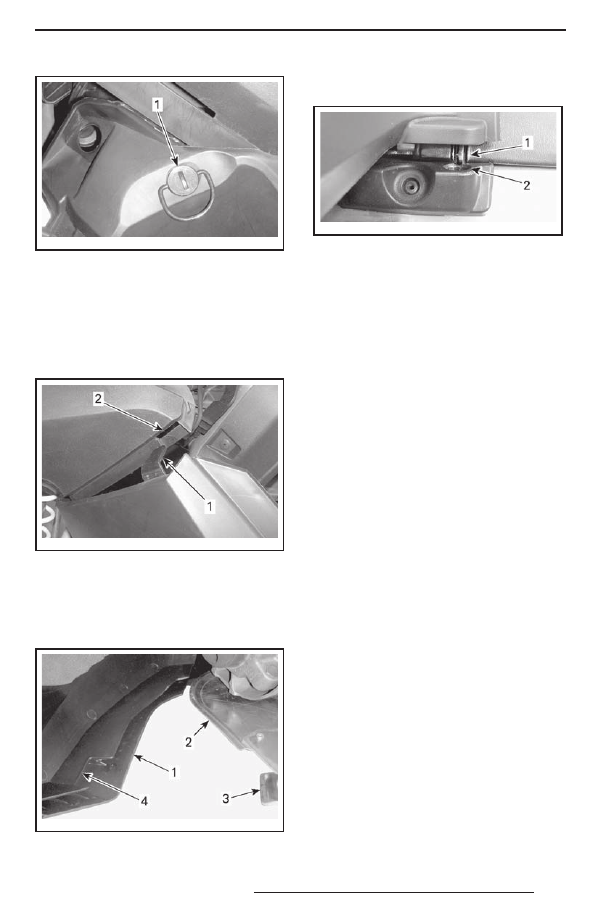

65

mmo2 009 -004-045_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть па-

нели и откройте.

Закрывание нижней боковой

панели

1.  Вставьте фиксатор панели в паз ниж-

него поддона.

mmo2 011 -006-101_a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

2.  Установите  нижнюю  часть  панели

на алюминиевое шасси так, чтобы алю-

миниевый выступ шасси вошёл в паз

панели.

mmo2 009 -004-047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2 011 -006-102_a

1. Выступ
2. Отверстие туннеля

4.  Застегните резиновый фиксатор.
5.  Закройте фиксатор, повернув его на ¼

оборота по часовой стрелке.

Снятие/установка нижней

боковой панели

1.  Откройте нижнюю боковую панель как

описано выше.

2.  Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

3.  Освободите верхнюю часть панели,

опустив панель.

Процедура установки выполняется в об-

ратном порядке.

30)  Рукоятка ручного

стартера

Ручной стартер располагается на пра-

вой стороне снегохода, за боковой пане-

лью. Чтобы привести в действие меха-

низм ручного стартера, медленно потя-

ните рукоятку на себя и, когда почувству-

ете сопротивление, энергично дёрните

её. Медленно верните рукоятку в исхо-

дное положение.

31)  Место для хранения

запасной свечи

зажигания

В футляре для комплекта возимого ин-

струмента предусмотрено место для хра-

нения запасных свечей зажигания, это

позволяет предохранить их от воздей-

ствия влаги, а также защитить от грязи

и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажи-

гания не входят в комплект поставки

снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

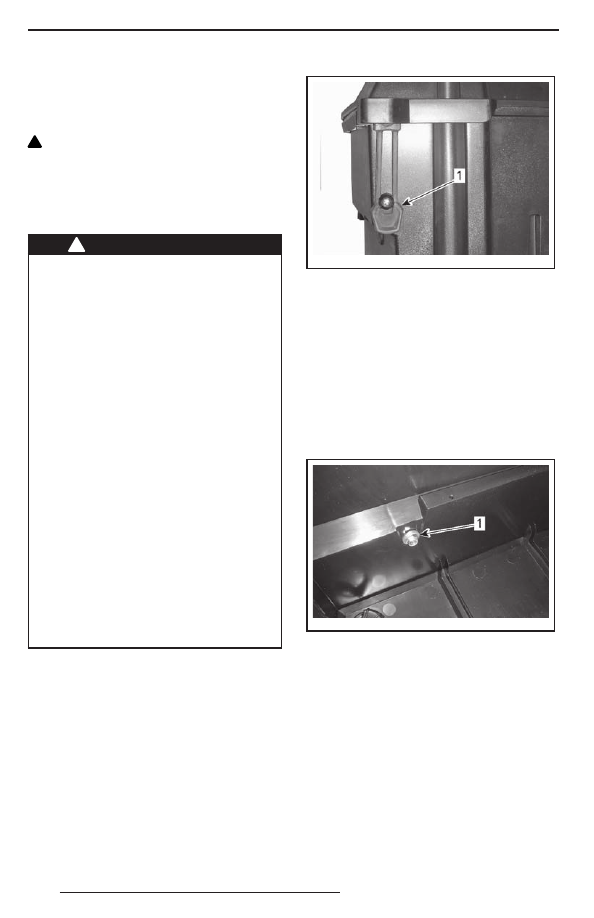

66

ПРИМЕЧАНИЕ: Перед установкой све-

чи зажигания проверьте межэлектрод-

ный зазор, см. раздел «ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ».

!

 ОСТОРОЖНО Не пытайтесь регули-

ровать зазор свечи зажигания.

32) Крышка топливного бака

Для долива топлива отверните крышку,

а после заправки плотно заверните её.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом двига-

тель должен быть выключен. Топ-

ливо является пожаро- и взрыво-

опасным продуктом. Производите

заправку на открытом воздухе или

в хорошо вентилируемом помеще-

нии. Не курите поблизости и не под-

носите к снегоходу открытое пламя

или искрящие предметы. Медленно

отворачивайте крышку топливного

бака. Если при отворачивании крыш-

ки слышен свист, свидетельствую-

щий о наличии избыточного давле-

ния или разряжения в баке, покажи-

те снегоход дилеру — возможно, тре-

буется небольшой ремонт. Эксплуа-

тация снегохода на это время запре-

щена. Не переполняйте топливный

бак; не заправляйте бак доверху,

если собираетесь оставить снегоход

в теплом помещении. При увеличе-

ние температуры топливо расширя-

ется и может вытечь. Вытирайте все

потеки топлива с корпуса снегохода.

Регулярно  проверяйте  состояние

топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливного

бака не закрыта и не затянута как следу-

ет, не садитесь на сиденье и не опирай-

тесь на него.

33) Багажный кофр

Xtrim

TM

 Commander Limited 600 E-TEC

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба

резиновых фиксатора и поднимите крыш-

ку вверх.

mmo2 010 -002-011_a

1. Резиновый фиксатор

При закрывании крышки необходимо

обеспечить попадание выступов на крыш-

ке в резиновые втулки кофра. Закрепите

резиновые фиксаторы.

Снятие/установка багажного кофра

Чтобы снять кофр со снегохода открой-

те крышку и выверните четыре винта его

крепления к задней багажной площадке.

Храните винты для последующей уста-

новки кофра.

mmo2 010 -002-013_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убе-

дитесь, что поверхность туннеля чистая.

Установите кофр на направляющие ба-

гажника.
Заверните четыре винта крепления коф-

ра крутящим моментом (10 ± 1) Н•м.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

67

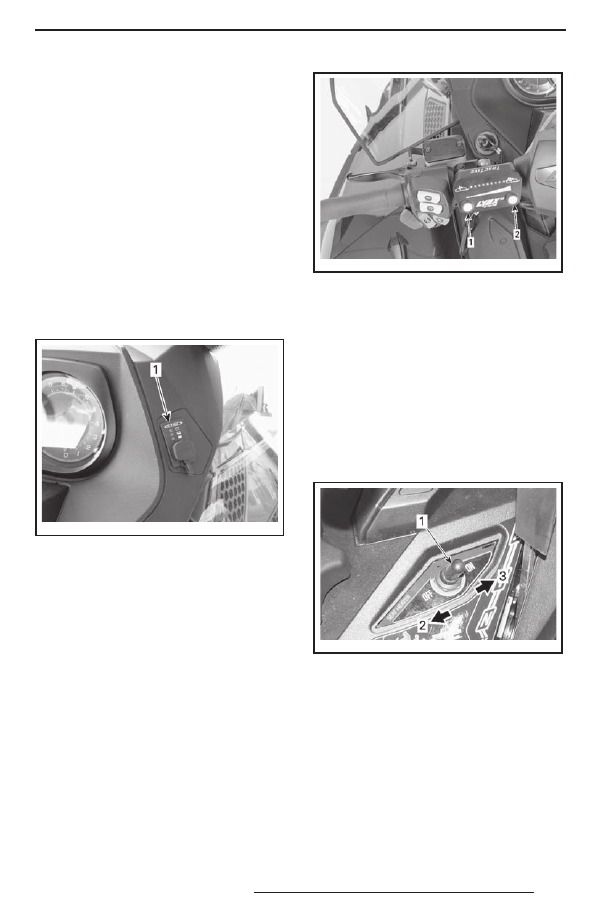

34) Лопата

Xtrim

TM

 Commander Limited 600 E-TEC

Лопата располагается на правой сторо-

не снегохода.

35)  Индикатор заряда

аккумуляторной

батареи/разъем

зарядного устройства

Xtrim

TM

 Commander Limited 600 E-TEC

Индикатор заряда аккумуляторной бата-

реи/разъем зарядного устройства распо-

лагаются на левой стороне консоли.
Отображение уровня заряда осущест-

вляется с помощью светодиодных инди-

каторов.

fmo2014-003-001_b

1.  Индикатор заряда аккумуляторной батареи/

разъем зарядного устройства

36)  Подвеска с электронным

управлением (ECS)

Adventure

TM

 Grand Tourer 1200 4-TEC ECS

Благодаря  подвеске  с  электронным

управлением  (ElectronicControlled

Suspension, ECS) водитель получает воз-

можность изменения уровня комфорта

и высоты подвески.

fmo2014-003-002_b

1. Мин.
2. Макс.

Обратитесь к параграфу «РЕГУЛИРОВ-

КА ЗАДНЕЙ ПОДВЕСКИ» в разделе «НА-

СТРОЙКА ПОДВЕСКИ СНЕГОХОДА».

37) Обогрев сиденья

Adventure

TM

 Grand Tourer 1200 4-TEC

Выключатель обогрева сиденья установ-

лен в передней части снегохода рядом

с рычагом переключения передач.
Выключатель обогрева имеет два фикси-

рованных положения «ON» или «OFF».

fmo2014-003-005_a

1. Выключатель обогрева сиденья
2. Обогрев выключен («OFF»)
3. Обогрев включён («ON»)
