Снегоход Lynx Adventure Grand Tourer 600 E-TEC. Руководство - часть 10

mmo2 011 -004-100_a

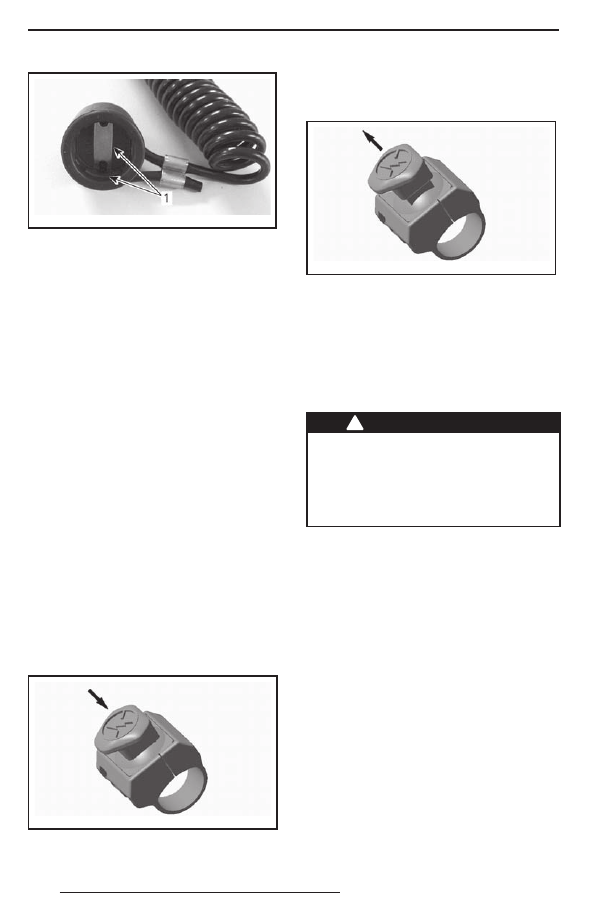

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS

Авторизованный дилер Lynx может за-

программировать систему DESS Вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести допол-

нительный шнур безопасности у Ваше-

го авторизованного дилера Lynx. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, автори-

зованный дилер Lynx может запрограм-

мировать их таким образом, чтобы каж-

дый из них мог работать с ключами DESS

от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен

справа на руле.
Выключатель имеет нажимно-отжимную

конструкцию.
Для аварийной остановки двигателя вы-

берите положение кнопки OFF (выкл.)

(нажата вниз) и одновременно нажмите

тормоз. Для пуска двигателя кнопку сле-

дует перевести в положение ON (отжа-

та вверх).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запу-

ском двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Lynx.

7) Многофункциональный

переключатель

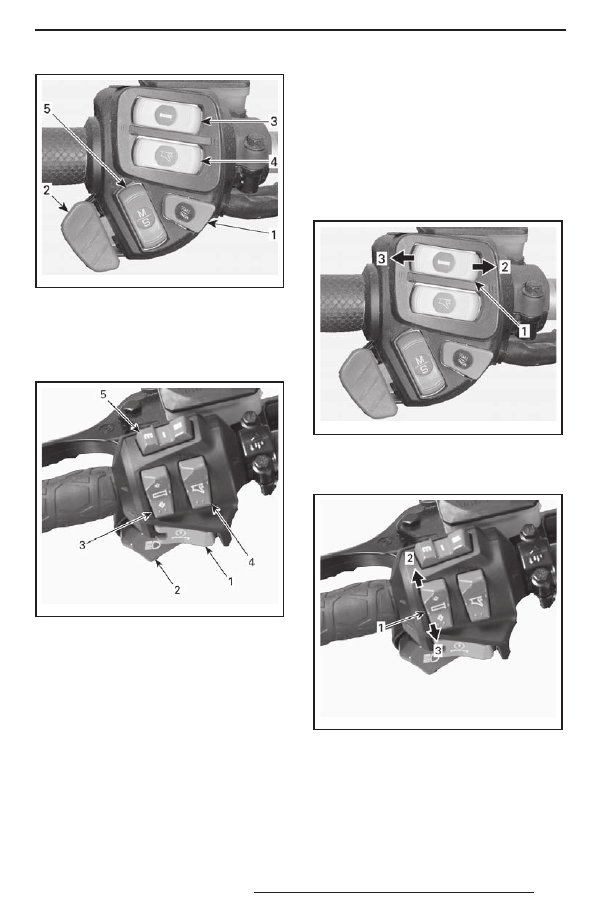

Многофункциональный переключатель

расположен слева на руле.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 008 -003-009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка MODE/SET (режим/установка)

fmo2014-003-003_a

XTRIM COMMANDER 800R E-TEC
1. Кнопка пуска двигателя
2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка MODE/SET (режим/установка)

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в главе «ПУСК ДВИГАТЕЛЯ» раздела

«УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы освещения автоматически

включаются при работающем двигателе.

Выключатель электрообогрева

рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля

функционирует только тогда, когда часто-

та вращения коленчатого вала превыша-

ет 1900 об/мин.
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

mmo2 008 -003-009_c

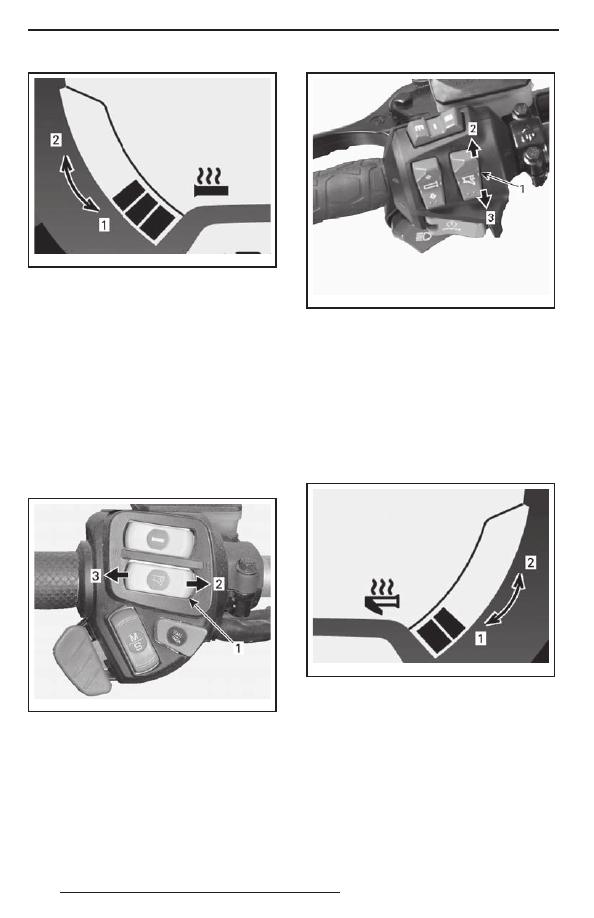

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

fmo2014-003-003_b

XTRIM COMMANDER 800R E-TEC — ИЗМЕНЕНИЕ
ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается

на дисплее информационного центра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее (интенсивность обогрева ниже)
2. Теплее (интенсивность обогрева выше)

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дрос-

сельной заслонки функционирует толь-

ко тогда, когда частота вращения колен-

чатого вала превышает 1900 об/мин.
Выберите интенсивность обогрева рыча-

га, создающую комфортную температуру

для большого пальца Вашей руки.

mmo2 008 -003-009_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Увеличение интенсивности обогрева (теплее)
3. Уменьшение интенсивности обогрева (холоднее)

fmo2014-003-003_c

XTRIM COMMANDER 800R E-TEC — ИЗМЕНЕНИЕ
ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Увеличение интенсивности обогрева (теплее)
3. Уменьшение интенсивности обогрева (холоднее)

ПРИМЕЧАНИЕ: При нажатии на выключа-

тель интенсивность обогрева отобража-

ется на многофункциональном дисплее

информационного центра. При отпуска-

нии дисплей возвращается в режим ото-

бражения уровня топлива в баке.

mmo2 007 -009-044_b

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

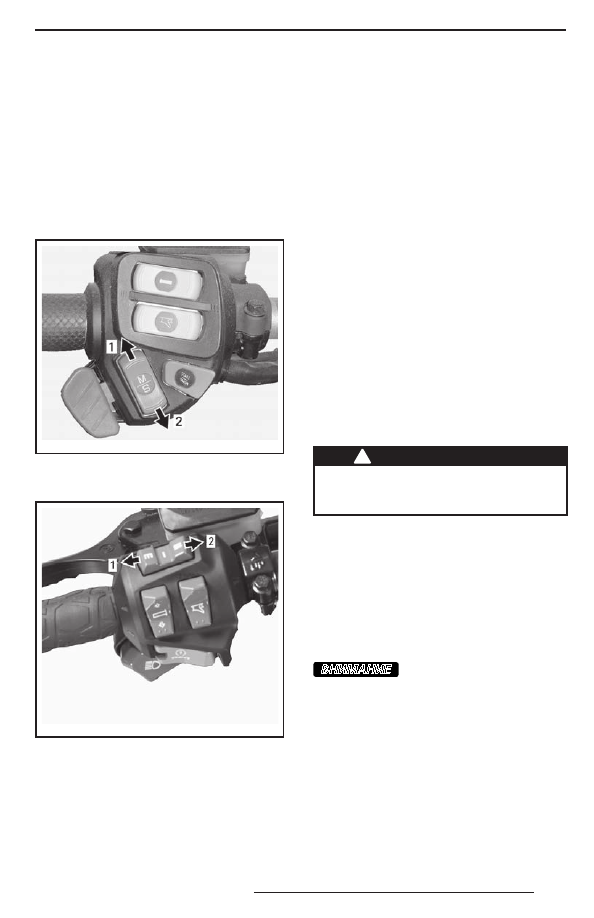

Кнопка MODE/SET

(режим/установка)

Этой кнопкой можно пользоваться вмес-

то двух кнопок, расположенных сверху

на аналого-цифровом информационном

центре, для облегчения его настройки.
– При нажатии вверх она имеет те же

функции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же

функции, что и кнопка SET (S).

mmo2 008 -003-009_b

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

fmo2014-003-003_d

XTRIM COMMANDER 800R E-TEC — МНОГОФУНК-
ЦИОНАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

8) Рычаг переключения

передач

С помощью данного рычага осуществля-

ется переключение передач. Коробка пе-

редач данного снегохода имеет две пе-

редачи для движения вперёд, передачу

заднего хода и нейтраль.
См. главу «ФУНКЦИОНИРОВАНИЕ КО-

РОБКИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ

ПО ЭКСПЛУАТАЦИИ».
ПРИМЕЧАНИЕ: Чтобы перевести рычаг

переключения из нейтрали в положение

заднего хода, необходимо нажать рукоят-

ку рычага переключения передач вниз.
ПРИМЕЧАНИЕ: Переключение передач

во время движения снегохода не допус-

кается.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегули-

ровано в соответствии с пожеланиями во-

дителя посредством аккуратного враще-

ния зеркального элемента.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, останов-

ленном в безопасном месте.

10) Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с ремнём вариатора

или шкивом.
Чтобы снять комплект инструментов с за-

щитного кожуха шкива, отстегните петлю

с нижней части кожуха и извлеките фут-

ляр с инструментами вперёд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
