Снегоход Lynx 59 Yeti 600 ACE. Руководство - часть 13

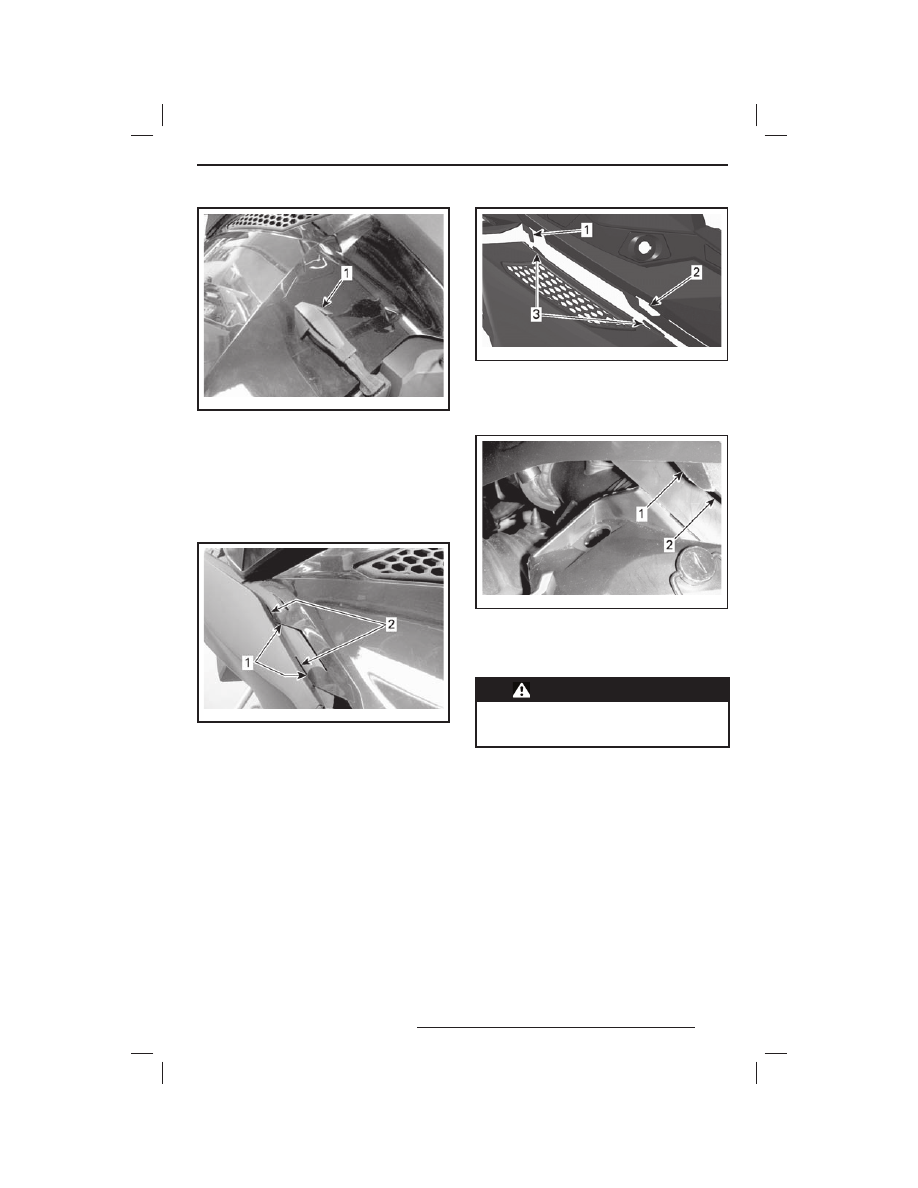

mmo2 009 -004 -040_a

1. Резиновый замок

2. Приподнимите заднюю часть панели,

чтобы высвободить пластиковый выступ.

3. Сдвиньте панель назад.

Установка боковой панели
1. Вставьте передние нижние выступы в

верхние пазы нижнего поддона.

mmo2 009 -004 -042_a

1. Выступы
2. Пазы

2. Вставьте верхние центральные выступы

панели в пазы консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 011 -006 -100_a

1. Крюк консоли
2. Паз консоли
3. Выступы

3. Вставьте задний выступ в паз консоли.

mmo2 009 -004 -041_a

1. Задний выступ
2. Паз консоли

4. Застегните резиновый замок.

Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Открывание нижней боковой панели
1. Снимите верхнюю боковую панель как

указано выше.

GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC, COMMANDER 600 E-TEC LIMITED
2. Расстегните резиновый замок.

Lynx XU 2011.indd 53

08.10.2010 18:23:47

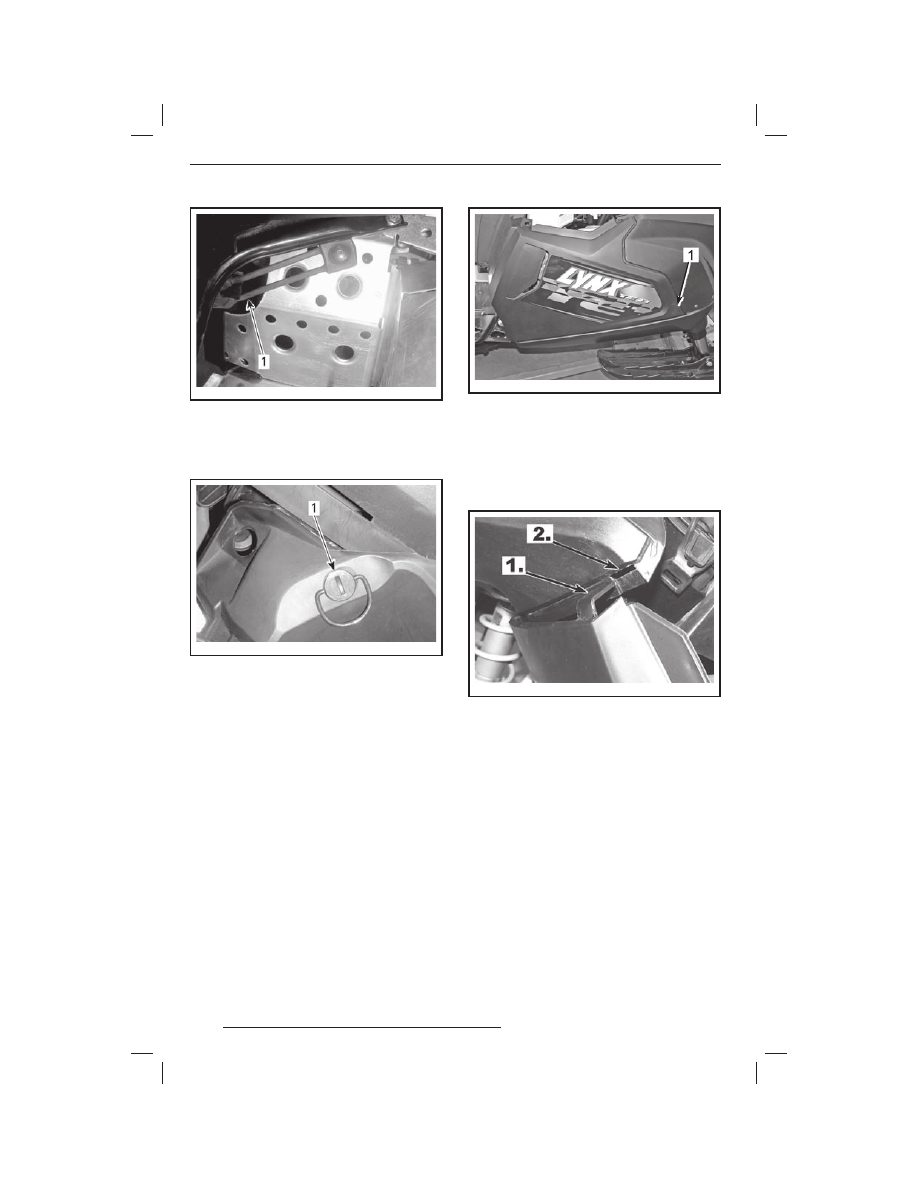

mmo2 009 -004 -044_a

1. Резиновый замок

ВСЕ МОДЕЛИ
3. Поверните фиксатор на ¼ оборота про-

тив часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC, COMMANDER 600 E-TEC LIMITED
4. Слегка приподнимите заднюю часть бо-

ковой панели и откройте ее в сторону.

59 YETI

600 ACE

5. Нажмите и удерживайте фиксатор, затем

потяните панель вверх и назад.

P102048 6

1. Фиксатор

Закрывание нижней боковой панели
GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC, COMMANDER 600 E-TEC LIMITED
1. Вставьте передний верхний выступ в

верхний паз нижнего поддона.

mmo2 009 -004 -046_L

1. Выступ
2. Паз

2. Установите нижнюю часть панели

на алюминиевое шасси так, чтобы алю-
миниевый выступ шасси вошёл в паз па-
нели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 54

08.10.2010 18:23:47

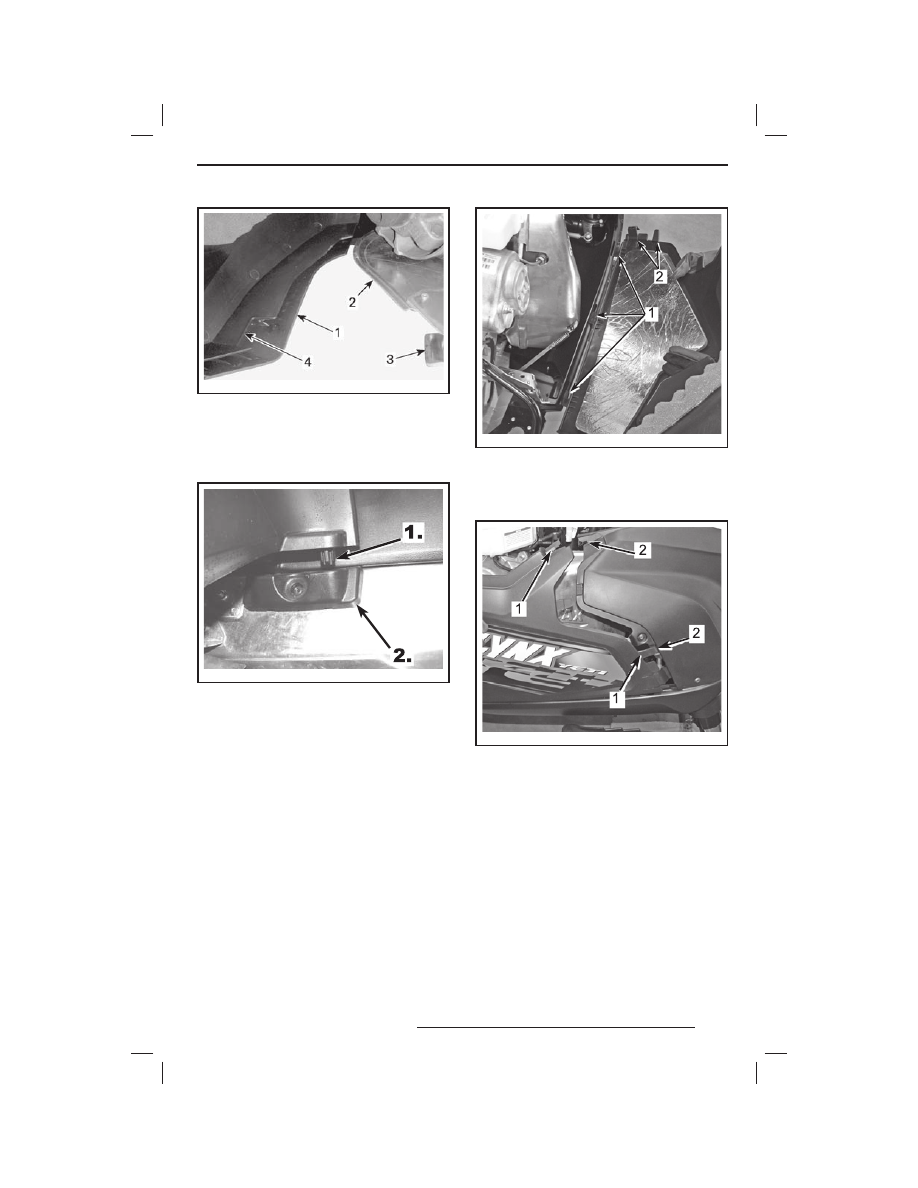

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3. Вставьте нижний задний выступ панели

в паз.

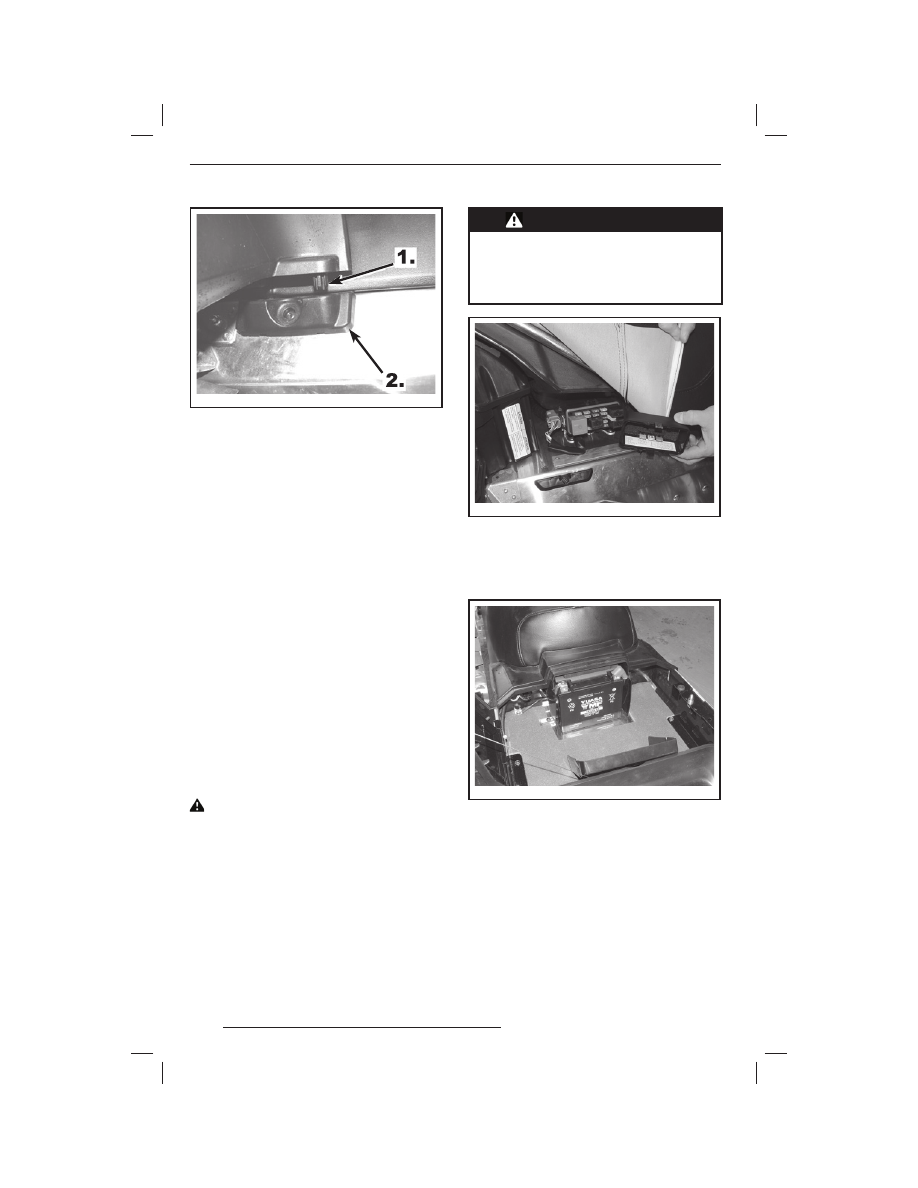

mmo2 009 -004 -048_l

1. Выступ
2. Паз

4. Застегните резиновый замок.

59 YETI

600 ACE

5. Вставьте нижние фиксаторы панели

в пазы поддона.

P102048 3

1. Нижние фиксаторы
2. Нижние передние фиксаторы

6. Совместите передние фиксаторы пане-

ли с пазами нижнего поддона.

P102048 4

1. Передние фиксаторы панели
2. Пазы нижнего поддона

7. Подайте панель вперёд.
8. Вставьте нижний задний фиксатор в паз

туннеля.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 55

08.10.2010 18:23:47

mmo2 009 -004 -048_l

1. Выступ
2. Паз

ВСЕ МОДЕЛИ
9. Поверните фиксатор на ¼ оборота по ча-

совой стрелке.

Снятие/установка нижней боковой панели
– Откройте нижнюю боковую панель как

описано выше.

– Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

– Освободите верхнюю часть панели, опу-

стив панель.

Процедура установки выполняется в обрат-
ном порядке.

21) Предохранители

Электрическая система защищена предо-
хранителями, более подробная информа-
ция приведена в разделе «ЭЛЕКТРООБО-
РУДОВАНИЕ».
Блок предохранителей расположен в ле-
вой части снегохода под обивкой сиденья.
Для доступа к блоку предохранителей от-
кройте нижнюю боковую панель, затем от-
ведите в сторону нижнюю левую часть обив-
ки сиденья.

ОСТОРОЖНО Не используйте

предохранитель, рассчитанный

на больший ток, это может приве-

сти к серьёзному повреж дению

электрических компонентов и/или

возгоранию снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Установите и устраните причину

перегорания пре дохранителя,

прежде чем снова пускать двига-

тель. При необходимости обрати-

тесь за помощью к дилеру LYNX.

Fuses

Аккумуляторная батарея

Батарея расположена в отсеке под пасса-
жирским сиденьем. Для получения доступа
к батарее снимите крышку.

Battery

22) Рукоятка/бампер

Используется для подъёма снегохода вручную.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 56

08.10.2010 18:23:47
