Снегоход Lynx 59 Yeti 600 ACE. Руководство - часть 7

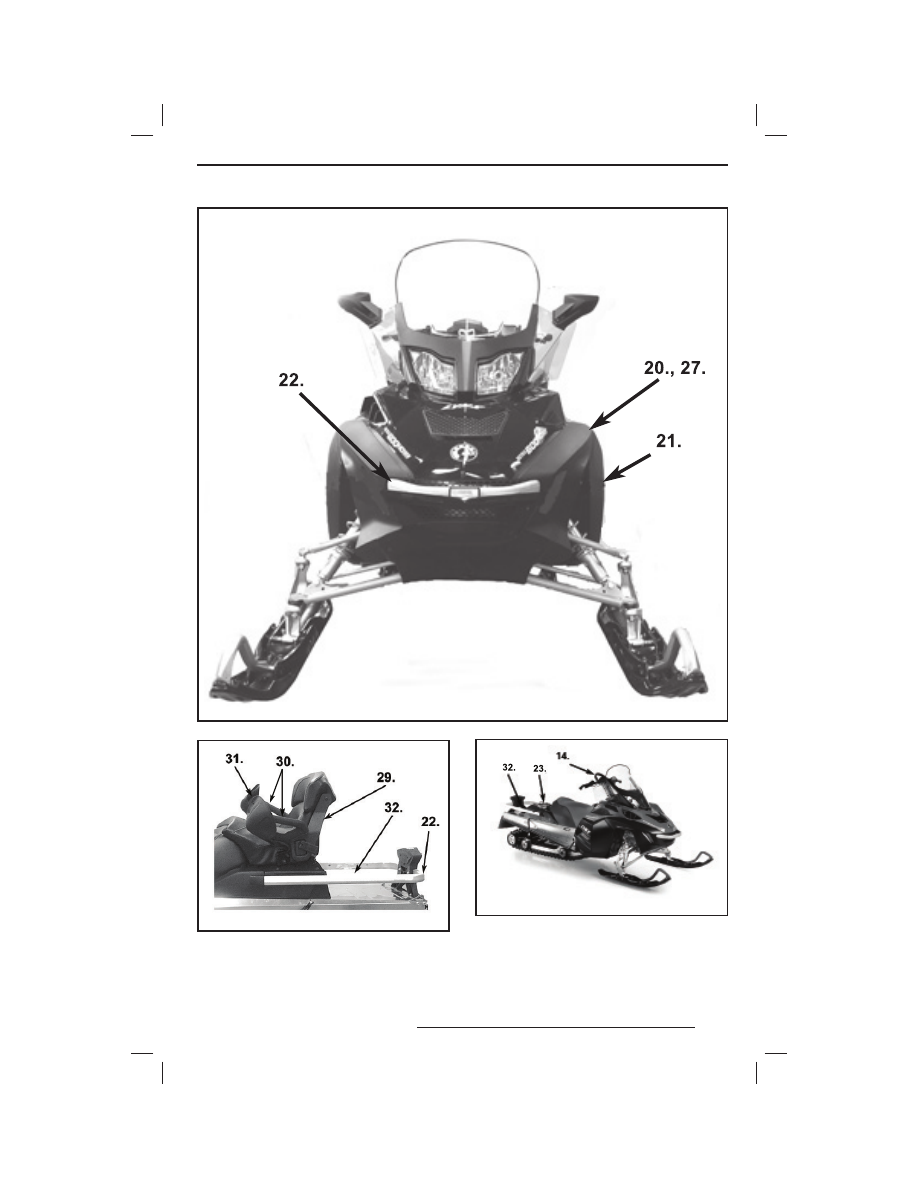

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Ty pical3

ТИПОВОЙ ВАРИАНТ

Seat

ТИПОВОЙ ВАРИАНТ

Co mmande r

Lynx XU 2011.indd 29

08.10.2010 18:23:46

Slepekro k (kroktype)

mmo2 008 -003 -013_e

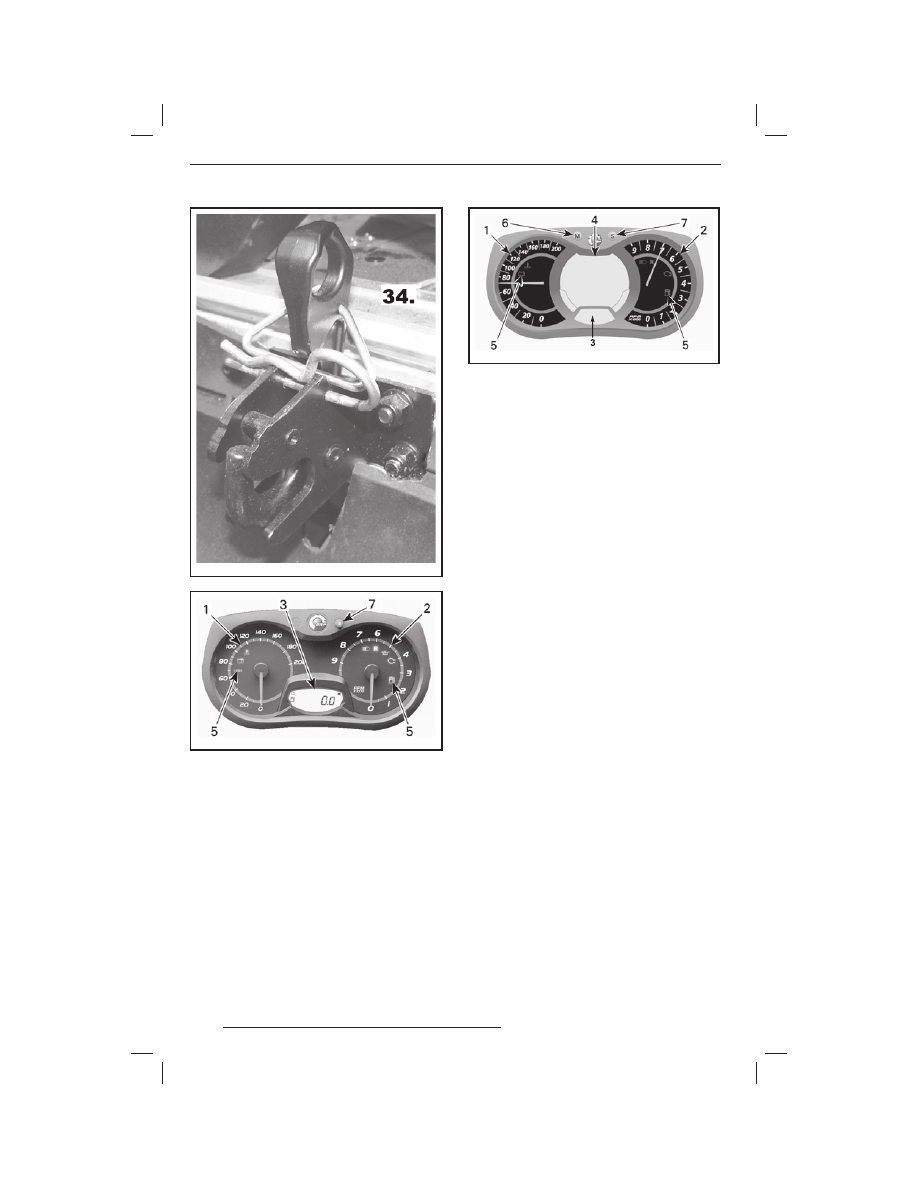

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР

ПРИМЕЧАНИЕ: Некоторые органы управле-
ния и приборы поставляются только на за-
каз и входят в комплект дополнительно при-
обретаемого оборудования.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 007 -009 -066_v

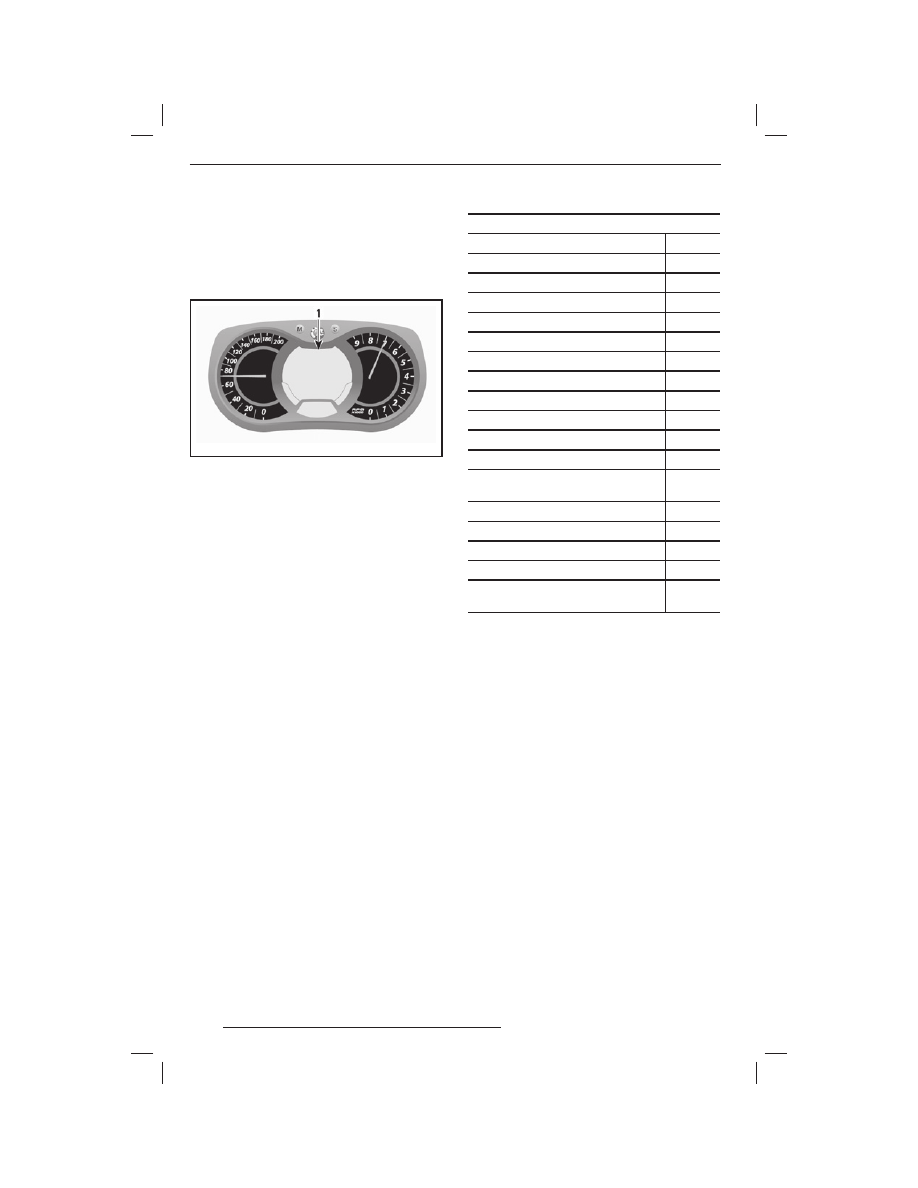

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ-
РОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР

1.  Спидометр
2.  Тахометр (об/мин)
3.  Цифровой дисплей
4.  Многофункциональный цифровой ди-

сплей

5. Сигнальные лампы
6. Кнопка выбора режимов индикации

MODE (M)

7.  Кнопка настройки дисплея SET (S)
8.  Рычаг дроссельной заслонки
9.  Рычаг тормоза
10.  Рычаг стояночного тормоза
11.  Многофункциональный переключатель
12.  Руль
13.  Регулировка положения руля (только для

Grand Tourer)

14.  Захват на руле (только для Commander)
15.  Выключатель со шнуром безопасности
16. Выключатель двигателя
17.  Рукоятка ручного стартера (за правой бо-

ковой панелью)

18. Рычаг переключения передач
19.  Крышка топливного бака
20. Капот и боковые панели
21.  Предохранители
22. Рукоятка/бампер
23. Багажное отделение
24. Возимый комплект инструментов
25. Место хранения свечей зажигания
26. Запасной ремень вариатора
27.  Щитки и кожухи
28. Гусеница
29. Пассажирское сиденье
30. Поручни пассажирского сиденья
31.  Выключатель обогрева поручней пасса-

жира

Lynx XU 2011.indd 30

08.10.2010 18:23:46

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

32. Задняя багажная площадка
33. Электрическая розетка (12 В)
34. Сцепное устройство

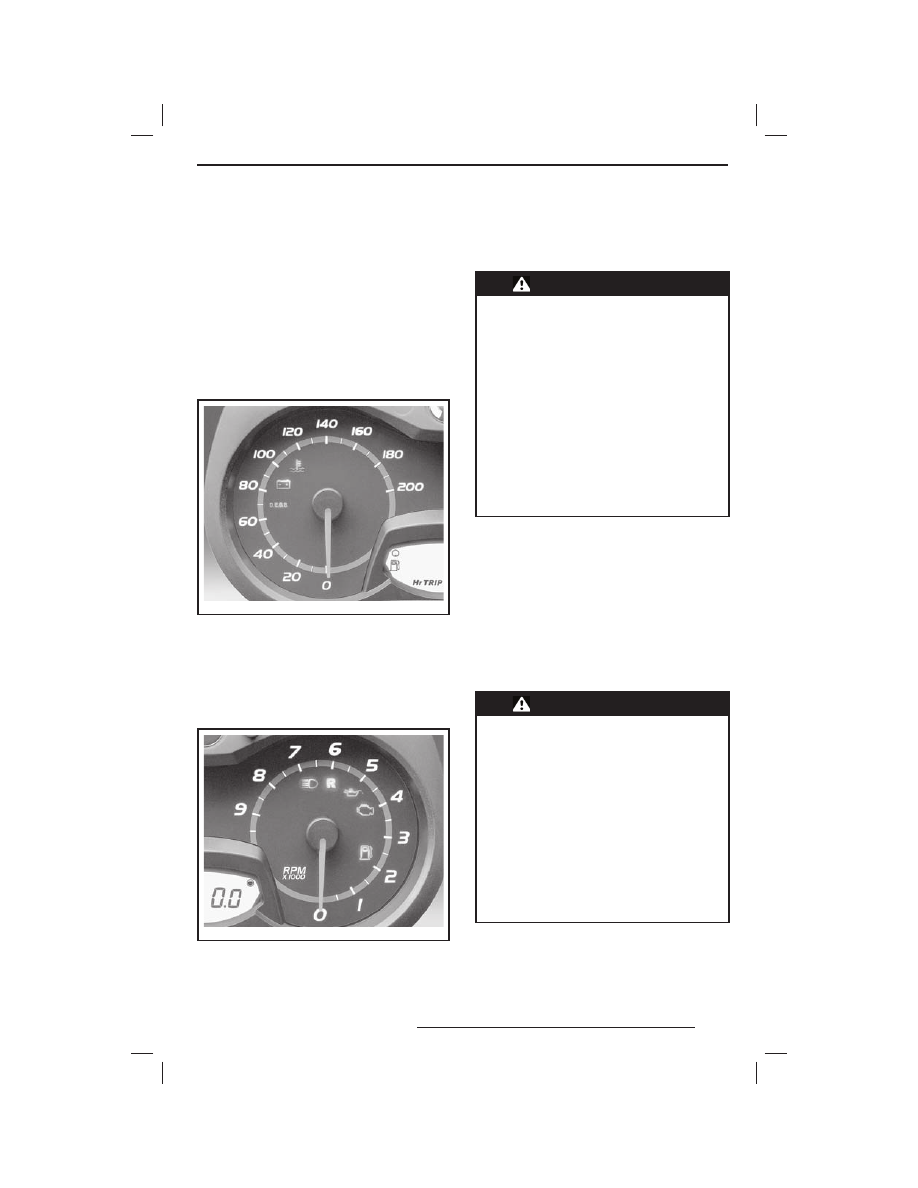

1) Спидометр

Показывает скорость движения снегохода
в милях или километрах.
На заводе спидометр настроен на вывод по-
казаний в Метрической системе мер, одна-
ко, его настройку можно изменить для вы-
вода показаний в системе мер, принятой в
США и Великобритании. Для этого обрати-
тесь к дилеру LYNX.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр

Показывает частоту вращения коленчато-
го вала двигателя в об/мин. Для получения
фактического значения частоты вращения,
показания тахометра необходимо умножить
на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

На дисплей в режиме реального времени
выводится полезная для водителя инфор-
мация.

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с циф-

рового дисплея во время дви-

жения отвлекает внимание во-

дителя от дороги и управления

снегоходом. Это может привести

к аварии, что в свою очередь,

к серьёзным травмам или смер-

ти. Перед считыванием данных

с ц ифрово г о д ис пл ея, убе д и -

тесь, что перед Вами свободное

пространство без препятствий,

снизьте скорость до минимума.

Перед тем как проводить какие-

либо настройки дисплея, остано-

витесь в безопасном месте вне

трассы.

На заводе цифровой дисплей настроен
на отображение показаний в Метрической
системе мер, однако, его настройку можно
изменить для вывода показаний в системе
мер, принятой в США и Великобритании. Для
этого обратитесь к дилеру LYNX.

4) Многофункциональный

цифровой дисплей

На дисплей выводится полезная информа-
ция в режиме реального времени на англий-
ском языке.

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с циф-

рового дисплея во время движе-

ния отвлекает внимание водите-

ля от дороги и управления снего-

ходом. Это может привести к ава-

рии, что в свою очередь, к серьёз-

ным травмам или смерти. Перед

считыванием данных с цифрово-

го дисплея, убедитесь, что перед

Вами свободное пространство без

препятствий, снизьте скорость

до минимума. Перед тем как про-

водить какие-либо настройки дис-

плея, остановитесь в безопасном

месте вне трассы.

Lynx XU 2011.indd 31

08.10.2010 18:23:46

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ-
РОВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

ФУНКЦИИ ДИСПЛЕЯ

ФУНКЦИЯ

РАЗДЕЛ

Спидометр

Тахометр (об/мин)

Одометр

Счётчик пробега за поездку «А» или «B»

Счётчик моточасов

Часы (только GT)

Уровень топлива

Альтиметр

Максимальная скорость

Средняя скорость

Степень обогрева рукояток руля

Степень обогрева рычага дроссель-
ной заслонки

Средний расход топлива

Суммарный расход топлива

Дисплей сообщений

Температура охлаждающей жидкости

Режим записи параметров движе-
ния (опция)

A) Спидометр

В дополнение к аналоговому спидометру
скорость также может быть показана на мно-
гофункциональном дисплее.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Lynx XU 2011.indd 32

08.10.2010 18:23:46
