Снегоход Lynx 59 Yeti 550. Руководство - часть 13

ПРИМЕЧАНИЕ: Чтобы перевести рычаг
переключения из нейтрали в положение
заднего хода, необходимо нажать рукоятку
рычага переключения передач вниз.

Переключение передач

Эти модели оснащены 4-позиционным ры-
чагом переключения передач. Две передачи
переднего хода, задняя передача и нейт-
раль, между 1-й передачей и передачей
зад него хода.
ПРИМЕЧАНИЕ: Переключение передач
в движении возможно только между 1-й и 2-й
передачами, при этом двигатель должен ра-
ботать в режиме холостого хода, а скорость
движения не должна превышать 20 км/ч.

19) Крышка топливного бака

Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.

ПРЕДОСТЕРЕЖЕНИЕ

Во в р ем я з а пра в к и топливом

двигатель должен быть выклю-

чен. Топливо является пожаро-

и в зрывоопасным продук том.

Производите заправку на откры-

том воздухе или в хорошо вен-

тилируемом помещении. Не ку-

рите поблизости и не подносите

к снегоходу открытое пламя или

искрящие предметы. Медленно

отворачивайте крышку топлив-

ного бака. Если при отворачи-

вании крышки с лыш ен свис т,

свидетельствующий о наличии

избыточного или недостаточного

давления в баке, покажите сне-

гоход дилеру — возможно, тре-

буется небольшой ремонт. Эксп-

луатация снегохода на это вре-

мя запрещена Не переполняйте

топливный бак; не заправляйте

бак доверху, если собираетесь

оставить снегоход в теплом по-

мещении. При увеличение тем-

пературы топливо расширяется

и может вытечь. Вытирайте все

потеки топлива с корпуса снего-

хода. Регулярно проверяйте сос-

тояние топливной системы.

ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следует,
не садитесь на сиденье и не опирайтесь
на него.

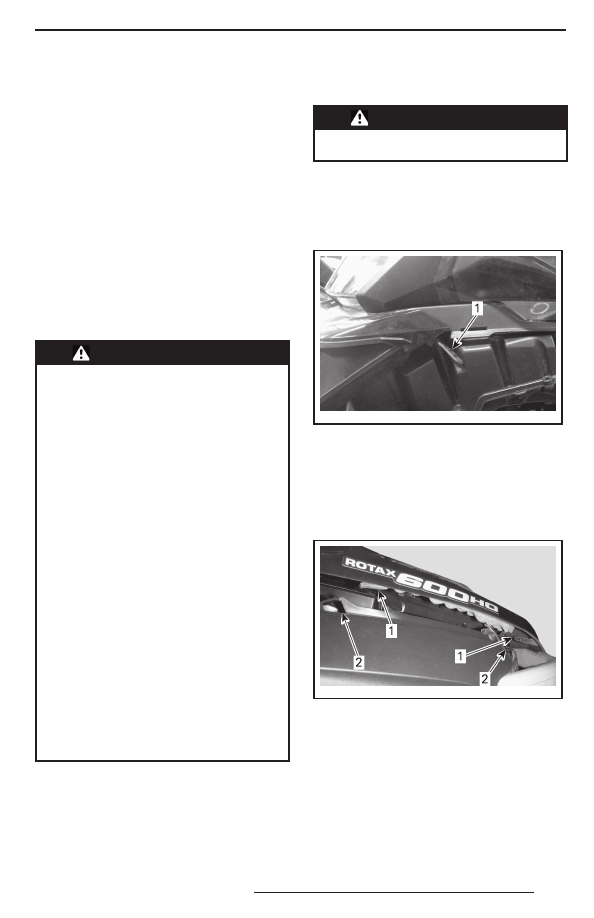

20) Капот и боковые панели

Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

Снятие капота

1. Снимите верхние боковые панели как ука-

зано ниже.

2. Освободите резиновые фиксаторы с обе-

их сторон.

mmo2 009 -004 -038_a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней и цен-

тральной частях капота с соответствую-
щими пазами в нижнем поддоне.

mmo2 009 -004 -039_a1

1. Выступы
2. Пазы

2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

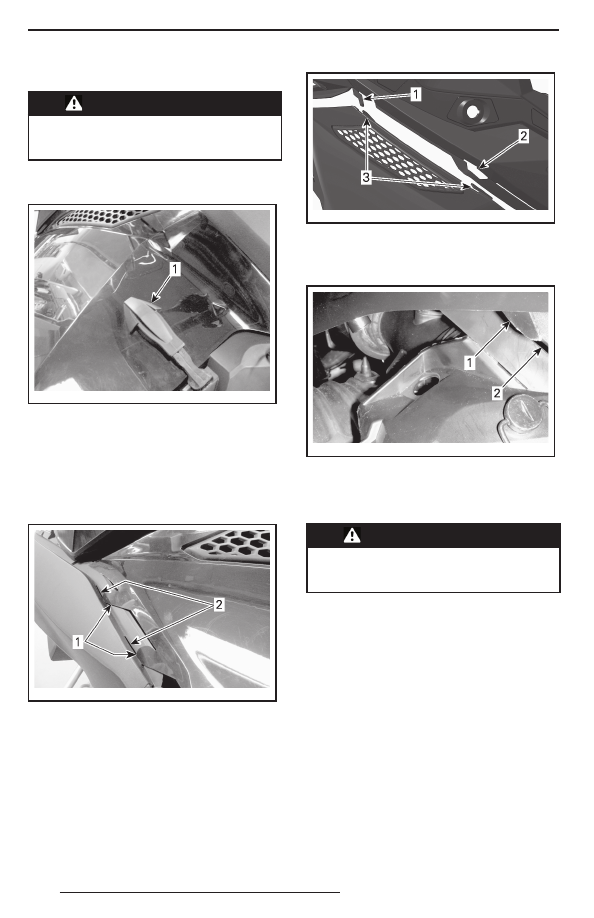

Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2 009 -004 -040_a

1. Резиновый фиксатор

2. Поднимите заднюю часть панели, чтобы

вывести пластиковый фиксатор из консоли.

3. Переместите панель назад.

Установка верхней боковой панели

1. Вставьте передние нижние выступы пане-

ли в соответствующие пазы.

mmo2 009 -004 -042_a

1. Выступы
2. Пазы

2. Закрепите центральный верхний фиксатор

панели на консоли.

mmo2 011 -006 -100_a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3. Вставьте задний выступ в паз консоли.

mmo2 009 -004 -041_a

1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

Нижние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сня-

тыми боковыми панелями.

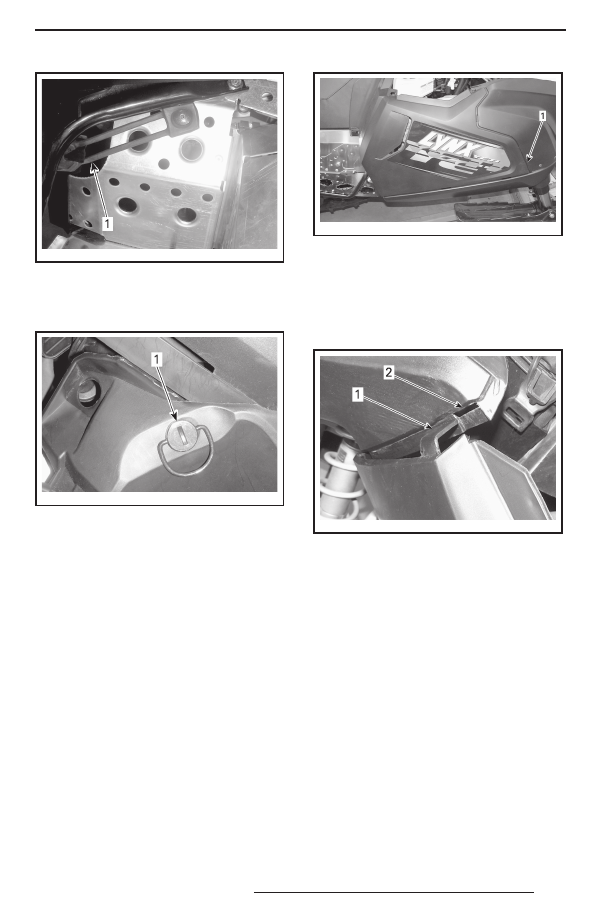

Открывание нижней боковой панели

1. Снимите верхнюю боковую панель, см.

выше.

GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC
2. Освободите резиновый фиксатор.

mmo2 009 -004 -044_a

1. Резиновый фиксатор

ВСЕ
3. Поверните фиксатор на ¼ оборота против

часовой стрелки.

mmo2 009 -004 -045_a

1. Фиксатор

GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC
4. Слегка приподнимите заднюю часть па-

нели и откройте.

YETI 600 ACE И МОДЕЛИ 550
5. Нажмите и удерживайте фиксатор, затем

потяните панель вверх и назад.

fmo2012-003-022_a

1. Фиксатор

Закрывание нижней боковой панели

GR AND TOURER 600 E-TEC, GR AND
TOURER 1200 4-TEC, COMMANDER 600
E-TEC
1. Вставьте передний верхний выступ в соот-

ветствующий паз.

fmo2009-004-046_a

1. Выступ
2. Паз

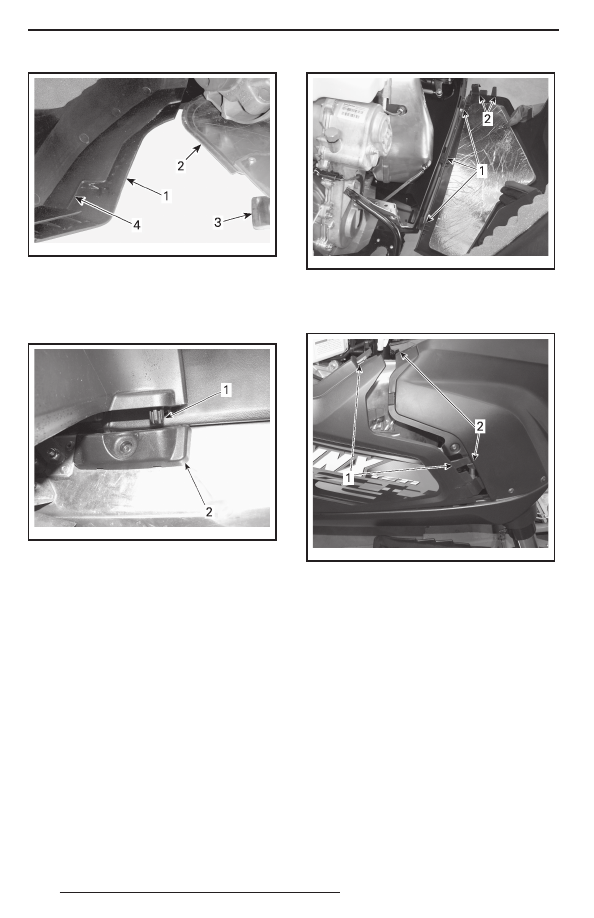

2. Установите нижнюю часть панели на алю-

миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -004 -047_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3. Вставьте нижний задний выступ панели

в паз.

fmo2009-004-048_a

1. Выступ
2. Паз

4. Закрепите резиновый фиксатор.
YETI 600 ACE И МОДЕЛИ 550
5. Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

fmo2009-004-090_a

1. Нижние фиксаторы
2. Передний нижний фиксатор

6. Расположите передние фиксаторы панели

напротив пазов нижнего поддона.

fmo2009-004-091_a

1. Передние фиксаторы панели
2. Пазы нижнего поддона

7. Переместите панель в направлении пе-

редней части снегохода.

8. Вставьте нижний задний выступ панели

в паз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
