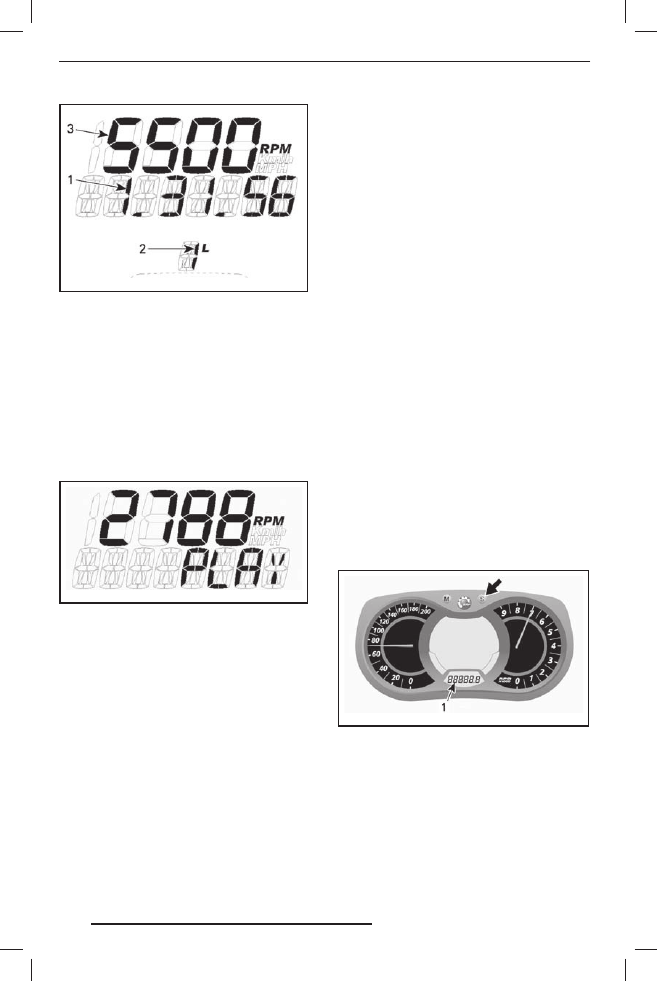

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимай-
те кнопку SET (S), пока на дисплее не
появится функция REC (запись). Повто-
рите ранее описанную процедуру для
записи.

Просмотр записанных данных:

Выберите функцию PLAY (воспроизве-
дение).

mmo2 008 -007 -005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

1. Нажмите кнопку MODE (M) для вос-

произведения записанных данных.

Все записанные данные (скорость, обо-
роты, заданная функция) будут одно-
временно отображены на дисплее.

2. Нажмите кнопку SET (S) для остановки

воспроизведения записанного круга
ИЛИ нажмите MODE (M) для пере-
ключения на другой записанный круг.

ПРИМЕЧАНИЕ: При нажатии кнопки
SET (S) остановиться время воспроиз-
водимого круга, затем отобразиться
записанное время круга, и через 5 се-
кунд дисплей автоматически перейдёт
к следующему записанному кругу.

После воспроизведения всех записан-
ных кругов, на дисплее появится над-
пись STOP.

Для повторного просмотра записанных
данных, нажмите кнопку SET (S) для воз-
врата к функции воспроизведения. По-
вторите процедуру, описанную выше.

Для записи оставшихся кругов, нажми-
те кнопку SET (S) для переключения в
режим REC. Повторите ранее описан-
ную процедуру для записи.

Нажмите и удерживайте кнопку SET (S)
5 секунд для выхода из режима записи
кругов, появится ранее выбранный ре-
жим.

R) Пневматическая подвеска

Выводит предварительную установку
положения амортизатора задней под-
вески и его действительное положение.

S) Режим консервации двигателя

E-TEC

Когда запущена процедура консерва-
ции, отображается сообщение «OIL».

Настройка информационного
центра

Настройка часов

ПРИМЕЧАНИЕ: Показания часов ото-
бражаются только в 24-часовом фор-
мате.

Нажимайте кнопку SET (S) для выбора
режима часов.

mmo2 007 -009 -066_p

1. Режим часов

Нажмите и удерживайте кнопку SET (S)
для активизации режима настройки.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:49

mmo2 007 -009 -066_k

Для изменения значения в поле «часы»,
во время мигания соответствующего
значения, нажимайте кнопку SET (S).

Для перехода в режим изменения значе-
ния в поле «минуты», при мигании значе-
ния в поле «часы», нажмите кнопку MODE
(M). Для изменения значения в поле «ми-
нуты» нажимайте кнопку SET (S).

Нажмите кнопку SET (S) для сохране-
ния настройки часов и выхода.

Выбор единиц измерения (км/ч или
миль/ч)

Можно установить метрические еди-
ницы измерения или единицы изме-
рения, принятые в Великобритании и
США. Обратитесь к авторизованному
дилеру Lynx.

Выбор языка отображения информации

Предусмотрена возможность измене-
ния языка сообщений информационно-
го центра. Для изменения языковых на-
строек и настройки информационного
центра в соответствии с Вашими пред-
почтениями обращайтесь к авторизо-
ванному дилеру Lynx.

16) Специальный захват на

руле

Только модели Xtrim

Специальный захват на руле предназна-
чен для того, чтобы водитель держался
за него во время движения по склону.

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для
буксировки или подъёма снегохо-
да. Его единственное назначение
— служить опорой во время движе-
ния по склону. При этом одна рука
всегда должна держаться за руль.

17) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кож ухом ремня ва-

риатора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

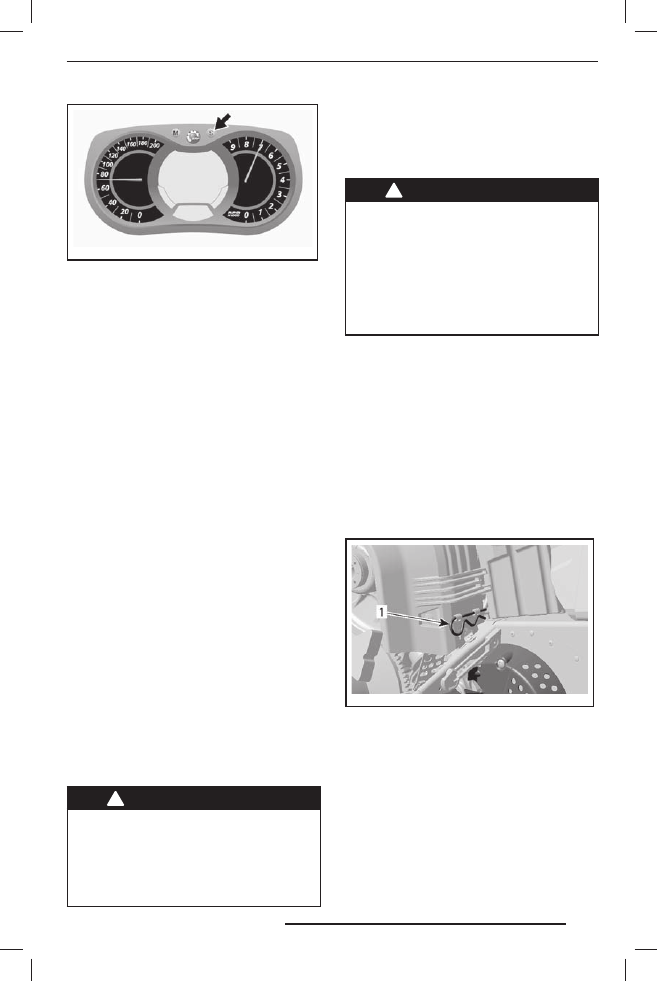

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

Откройте левую боковую панель мотор-
ного отсека.

Извлеките проволочный фиксатор.

mmo2 008 -003 -063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:49

Поместите передний левый вырез ко-
жуха над длинным выступом.

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

mmo2 009 -003 -010_a

ТИПОВОЙ ВАРИАНТ
1. Выступы

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

mmo2 009 -003 -011_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец

Установите заднюю часть кожуха на
фиксатор и закрепите его с помощью
проволочного фиксатора.

18) Задняя багажная

площадка

Только 49 Ranger

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике
должны быть надёжно закрепле-
ны. Не перевозите хрупкие пред-
меты. Тяжёлый груз на заднем ба-
гажнике может ухудшить управ-
ляемость снегохода.

ОСТОРОЖНО Всегда выполняйте

регулировку подвески в соответ-
ствии с нагрузкой. Грузоподъём-
ность задней багажной площадки
ограничена: МАКСИМУМ — 15,8 кг.
При перевозке груза передвигай-
тесь осторожно. Неровности прео-
долевайте на малой скорости.

19) Предохранители

Элек трическая система защищена
предохранителями, более подробная
информация приведена в разделе «ТЕХ-
НИЧЕСКОЕ ОБСЛУЖИВАНИЕ».

Держатели предохранителей распола-
гаются в моторном отсеке.

ОСТОРОЖНО Запрещается ис-

пользовать предохранитель с более
высоким номиналом во избежание
повреждения электрических ком-
понентов и /или возможного воз-
горания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

Все двигатели

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

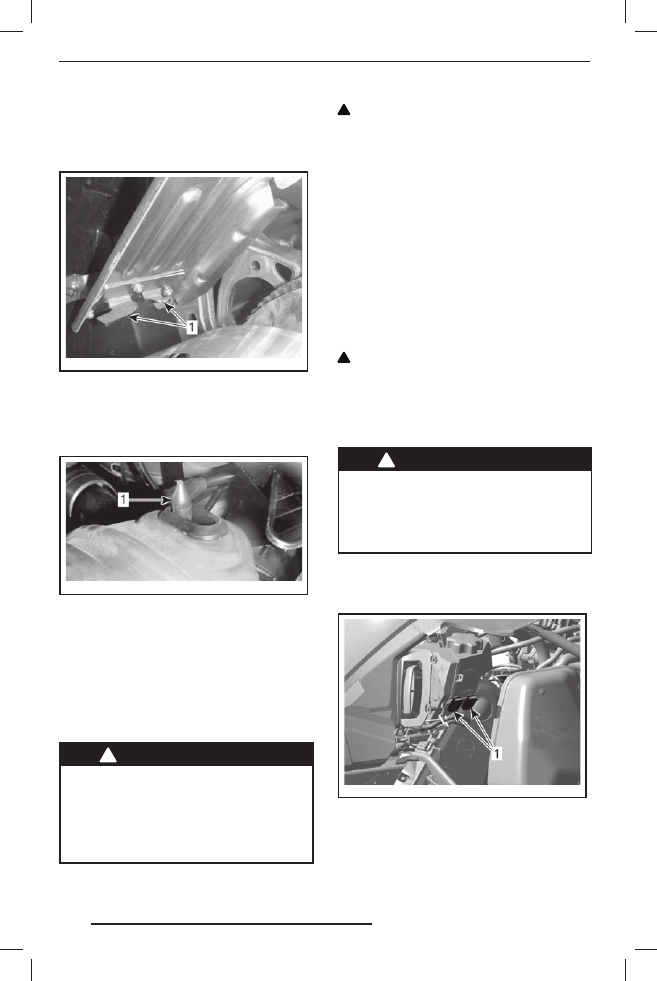

mmo2 007 -009 -017_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:49

МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 008 -003 -033_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя
2. Аккумуляторная батарея

Электрический датчик уровня
топлива

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

20) Капот и боковые панели

Капот

Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.

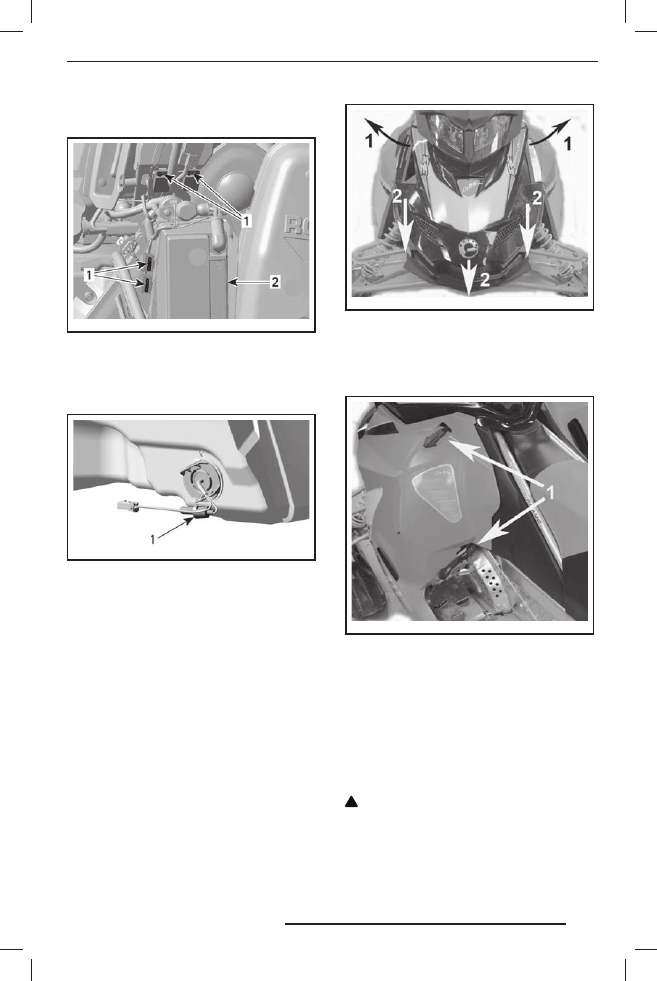

fmo2012-009-001

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

Боковые панели

Для открывания боковой панели рас-
тяните и отстегните защёлки.

fmo2012-009-002

ТИПОВОЙ ВАРИАНТ
1. Защёлки

21) Держатель запасного

ремня вариатора

Запасной ремень вариатора следует
хранить в специальном держателе.

ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.

ОСТОРОЖНО Во избежание по-

вреждения ремня вариатора, закре-
плённого в держателе, убедитесь в
отсутствии его контакта с выпуск-
ной трубой.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

12.09.2012 11:47:49
