Комбайн КЗС-1218. Гидросистема привода ходовой части
Гидросистема привода ходовой части выполнена на
базе объемного гидропривода
Технические данные гидропривода ходовой части
Привод ходовой части гидростатическая трансмиссия
Количество гидроцилиндров на управляемом мосту 2
Давление настройки предохранительного клапана в гидросистеме привода
ходовой части, МПа 42 Вместимость, л 108

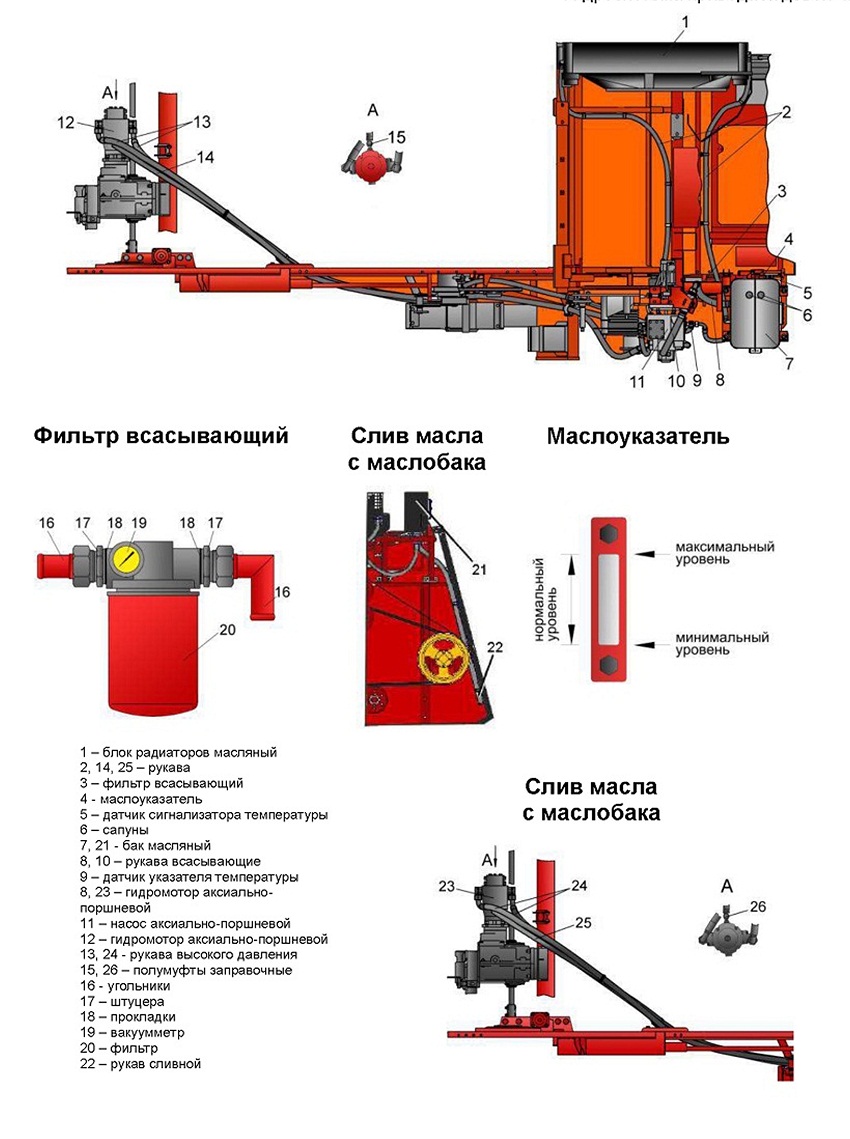

I - блок радиаторов масляный 2, 14, 25 - рукава
3 - фильтр всасывающий
4 - маслоуказатель
5 - датчик сигнализатора температуры
6 - сапуны
7, 21 - бак масляный
8, 10 - рукава всасывающие
9 - датчик указателя температуры 8. 23 - гидромотор аксиальнопоршневой
II - насос аксиально-поршневой
12 - гидромотор аксиально-поршневой 13, 24 - рукава высокого давления
15, 26 - полумуфты заправочные
16 - угольники
17 - штуцера
18 - прокладки
19 - вакуумметр
20 - фильтр
22 - рукав сливной
АТ - масляная секция радиатора
Б - бак масляный
КП - клапан обратный
МА - гидромотор аксиально-поршневой
НА - насос аксиально-поршневой
ПВ - полумуфта внутренняя
Т1 - датчик
Т2 - датчик сигнализатора температуры МУ - указатель уровня масла Ф -
фильтр

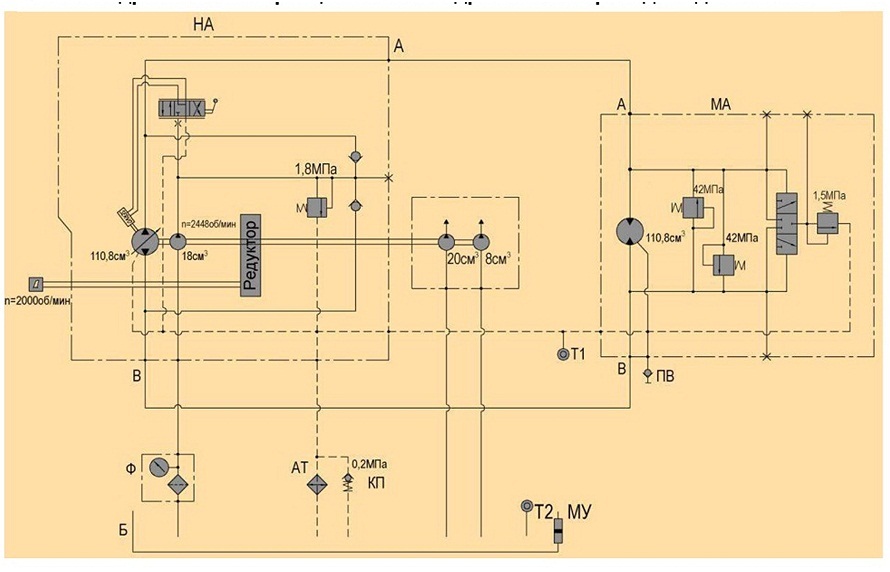

Схема гидравлическая принципиальная гидросистемы
привода ходовой части
