Комбайн зерноуборочный самоходный КЗС-1218 - Альбом учебных плакатов на 34 листах
2013 год

Комбайн зерноуборочный самоходный КЗС-1218 «ПАЛЕССЕ GS12»
Самоходный зерноуборочный комбайн КЗС-1218 «ПАЛЕССЕ GS12» предназначен для прямой и раздельной уборки зерновых колосовых культур, а с применением комплектов оборудования или специальных приспособлений, для уборки подсолнечника, кукурузы на зерно, зернобобовых и крупяных культур, семенников трав и рапса на равнинных полях с уклоном до 8°

Комбайн производит срез, обмолот, сепарацию, очистку зерна, накопление зерна в бункере с последующей выгрузкой в транспортное средство, а также обеспечивает уборку незерновой части урожая по следующим технологическим схемам:

• укладка соломы в валок;

• измельчение и разбрасывание соломы по полю.

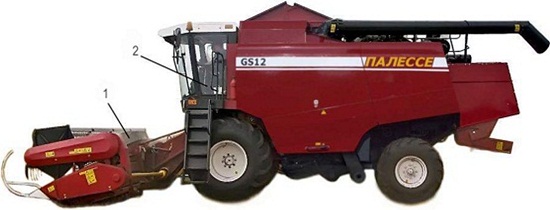

1 - жатка для зерновых культур

2 - молотилка самоходная

3 - шнек горизонтальный

4 - шнек загрузной зерновой

5 - элеватор зерновой

6 - шнек выгрузной

7 - ооломотряс

8 - дефлектор

9 - ооломоизмельчитель

10- верхний решетный стан

11- нижний решетный стан

12 - элеватор колосовой

13 - шнек колосовой 14- шнек зерновой

15 - домолачивающее устройство

16 - вентилятор

17 - стрясная доска

18 - отбойный битер

19 - барабан молотильный

20 - лодбарабанье

21 - барабан-ускоритель

22-транспортер наклонной камеры

23-шнек

24 - режущий аппарат 25- мотовило

Технические данные комбайна КЗС-1218

Производительность по зерну за час основного времени, т/ч 18

Рабочая скорость движения, км/ч 8

Транспортная скорость движения, км/ч 20

Габаритные размеры комбайна, мм:

а) в рабочем положении:

•длина 11200

• ширина 7600

• высота с откинутыми клапанами 4500

б) в транспортном положении:

-длина 18100

• ширина 3900

- высота 4000

Масса конструкционная (без транспортной тележки), кг 16600+500
