2.72
Регулировки комбайна КЗС-1218
ЗАПРЕЩАЕТСЯ проведение
регулировочных работ при работающем двигателе.
2.7.2.1
Регулировка молотильного аппарата комбайна
КЗС-1218
Исходную настройку молотильного аппарата комбайна рекомендуется
производить в соответствии с данными таблицы 2.3. В таблице приведены
предварительные настройки. Окончательная настройка выбирается в процессе
выполнения технологического процесса в зависимости от влажности, высоты
стеблестоя, урожайности. При сухой обмолачиваемой массе зазор между
молотильным барабаном и подбарабаньем рекомендуется увеличивать, при
влажной- уменьшать.
Базовые регулировки зазоров молотильного аппарата
Для правильной работы молотильного аппарата изготовителем
устанавливаются зазоры:
- на входе молотильного барабана - А=18 мм (рисунок 2.17);
- на выходе молотильного барабана - В=2 мм.

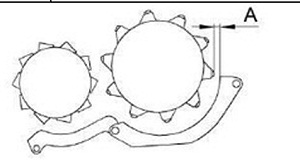

Рисунок 2.17 - Схема молотильного аппарата
Зазоры устанавливаются по максимально выступающему
бичу.
Если же по какой-либо причине указанная регулировка оказалась
нарушенной, ее следует восстановить.
Для этого необходимо:
- определить максимально выступающий бич на молотильном барабане;
- установить длину тяг Е на размер 359 мм, а тяг F - на размер 1057 мм;
- установить на экране бортового компьютера в кабине комбайна зазор
2 мм;
- проверить зазоры между барабаном и подбарабаньем на входе и выходе,
которые должны быть А=18 мм, В=2 мм. В случае несоответствия указанным
значениям произвести регулировку сначала зазора А, изменением длины тяг
Е с обеих сторон, а затем зазора В, изменением
длин тяг F. Произведите трехкратный сброс и подъем
до упора подбараба-нья, после чего вновь проверьте зазор на входе и
выходе между бичами барабана и планками подбарабанья. При необходимости
произведите регулировку;
- проверните барабан на 360° и убедитесь в отсутствии задевания бичей за
подбарабанье и элементы рамы молотильного аппарата. При необходимости
произведите регулировку.
Операцию регулировки необходимо повторять до тех пор, пока не будет
достигнута стабильность зазоров.
Таблица 2.3 - Настройка молотильного аппарата
|
Культура |
Частота вращения молотильного барабана, с-1 (об/мин) |
Зазор А между молотильным барабаном и подбарабаньем, мм |
Примечание |
|
|
Пшеница |
10.8-13.3 (650-800) |
3-7 |
|
|
|
Ячмень |
10-11.6 (600-700) |
3-7 |
|
|
|
Овес |
9.16-10.8 (550-650) |
4-8 |
|
|
|
Рожь |
11.6-14.1 (700-850) |
2-6 |
|
|
|
Люцерна |
13.3-14.5 (800-870) |
3-5 |
С приспособлением для уборки семенников трав |
|
|
Клевер |
13.3-14.5 (800-870) |
3-5 |
||
|
Гречиха |
7-7.25 (422-435) |
12-18 |
С приспособлением для уборки крупяных культур |
|
|
Рапс |
10-14.2 (600-850) |
4-8 |
||
|
Горох |
5,83-9,16 (350-550) |
12-20 |
С понижающим редуктором привода молотильного барабана |
|
|
Соевые бобы |
5,83-9,16 (350-550) |
12-20 |
С понижающим редуктором привода молотильного барабана и сменными деками переднего подба- рабанья с овальными отверстиями 19x40 мм |
|
|
|
|
|||
ВНИМАНИЕ: Во избежание аварии от касания
подбарабанья о барабан в процессе работы молотилки изменение длины
регулируемых тяг производите только при полностью втянутом положении
штока электромеханизма!
ВНИМАНИЕ: Регулировку зазоров А и В производите только по максимально
выступающему бичу!
В точках С и D устанавливается параллельность барабана и подбарабанья в
пределах +2 мм. Длина тяг G устанавливается равной 539 мм.
Параллельность регулируется изменением длины одной из тяг G в пределах,
необходимых для обеспечения требуемой параллельности.
Регулировку оборотов молотильного барабана производите при помощи
переключателя управления оборотами молотильного барабана на пульте
управления в кабине.
При уборке высокостебельных культур установите максимальную частоту
вращения молотильного барабана (800...870 об/мин), обеспечивающую
приемлемый уровень потерь зерна.
