1.6.2

Комбайн КЗС-1218. Молотилка самоходная

Молотилка самоходная состоит из: наклонной камеры 1 (рисунок 1.7); молотильного аппарата 11; очистки 9; шасси с мостами ведущих колес 10 и управляемых колес 8; соломоизмель-чителя 7 с дефлектором 6; установки двигателя 4; кабины 2 с площадкой управления; бункера зернового 3; шнека поворотного выгрузного 5; гидросистемы привода ходовой части, гидросистемы рабочих органов и рулевого управления; электрооборудования, АСК и приводов рабочих органов.

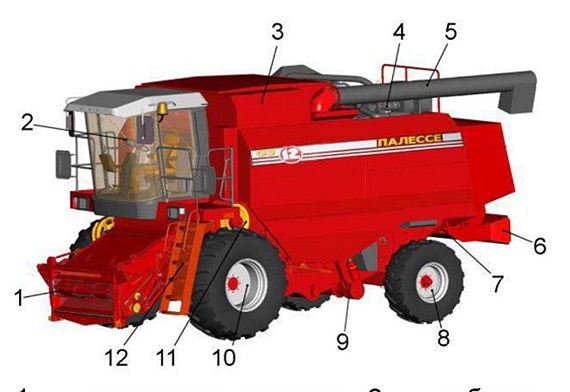

Рисунок 1.7 - Молотилка самоходная

1 - наклонная камера; 2 - кабина;

3 - бункер зерновой; 4 - установка двигателя; 5 - шнек выгрузной; 6 - дефлектор;

7 - соломоизмельчитель; 8 - мост управляемых колес; 9 - очистка; 10 - мост ведущих колес; 11 - молотильный аппарат; 12 - трап
