Изготовитель

Адрес

ОАО «Казанская сельхозтехника»

422700, Республика Татарстан, с.Высокая Гора, ул. Полковая, 4

Результаты испытаний (краткие)

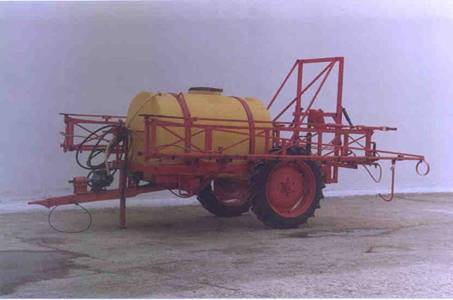

Опрыскиватель ОП-2000М

Назначение

Предназначен для обработки полевых культур, в том числе возделываемых по интенсивной технологии, пестицидами, гербицидами, а также для внесения жидких и других минеральных удобрений путем поверхностного опрыскивания.

Качество работы:

Заданный расход рабочей жидкости, л/га

300

Фактический расход рабочей жидкости, л/га

250,6-282,0

Отклонения фактического расхода от заданного, %

10,0-10,5

Рабочая ширина захвата, м

18,2

Неравномерность расхода рабочей жидкости между аппаратами, %

5,1-6,1

Повреждения растений (механические), %

0,85-0,90

Производительность, га/ч

12,5

Условия эксплуатации:

-         навеска (присоединение) на трактор (способ агрегатирования)

полуприцепной

-         перевод в рабочее и транспортное положение

гидравлический

-         настройка рабочих органов

механическая с использованием регулятора давления

-         время подготовки машины к работе, чел.-ч.

0,27

Агрегатирование

1,4; МТЗ-80/82

Потребляемая мощность, кВт

2,6 (на ВОМ трактора)

Трудоемкость ежесменного ТО, чел.-ч.

0,33

Эксплуатационная надежность

удовлетворительная

Удобство управления

удобно

Безопасность выполнения работ

обеспечена

Описание конструкции машины

Опрыскиватель ОП-2000М является полуприцепной машиной. Состоит из следующих узлов: рамы; бака для рабочей жидкости с гидравлической мешалкой; насоса с приводом; регулятора-распределителя с манометром; штанги; механизма подъема и раскладывания штанги; нагнетательной и всасывающий коммуникаций со всасывающей фильтром; рабочих щелевых форсунок.

Рама – сварная.

Бак для рабочей жидкости – изготовлен из полиэтилена. В верхней части бака расположена заливная горловина, в которой установлен заливной фильтр. Горловина плотно закрывается крышкой при помощи прижима и ручки.

Гидравлическая мешалка включает трубу с отверстиями и рукав, по которому поступает жидкость от регулятора давления через распределительный клапан.

Насос диафрагменный, марки AR 135 BР.

Штанги с коллекторами и форсунками состоят из 5 секций: центральная, две промежуточные и две крайние.

Регулятор-распределитель – предназначен для регулирования рабочего давления, распределения раствора по секциям коллектора и перелива неиспользуемой жидкости обратно в бак. Для контроля давления рабочей жидкости служит манометр.

Техническая характеристика

Показатели

Численные значения

Габаритные размеры, мм:

-         в рабочем положении

4920´18320´2580

-         в транспортном положении

5290´2920´2580

Ширина захвата, м

18,2

Пределы регулирования штанги по высоте, мм

860-1320

Масса, кг

1180

Вместимость бака, л

1980

Рабочая скорость, км/ч

5,5-7,6

Результаты испытаний

Качество работы:

Испытания опрыскивателя проведены на внесении гербицида «Багира» (Лантера) против злаковых сорняков средней высотой 13,4 см на посевах моркови сорта «Шансон», высота растений 42,1 см.

Показатели качества работы отвечают требованиям ТУ и НД на испытываемую машину при незначительном превышении расхода жидкости (10%). Расход жидкости через один распылитель составил: при давлении 0,2 МПа – 0,78л/мин; 0,3 МПа – 0,93 л/мин; при давлении 0,4 МПа – 1,05 л/мин;  0,5 МПа – 1,16.

Неравномерность расхода рабочей жидкости между аппаратами составила 5,1%-6,1%.

Фактическая подача рабочей жидкости насосом - 130 л/мин. Опрыскиватель вписывается в технологию производства овощных и пропашных культур по ширине колеи, дорожному просвету, высоте подъема штанги, расходу рабочей жидкости.

Производительность

Производительность за час основного времени 12,50 га/ч. Коэффициент надежности выполнения технологического процесса  1,0.

Расход топлива за время основной работы при рабочей скорости 6,87км/ч и давлении 0,5 МПа составил 6,0 кг/ч.

Данные получены на поле ровным рельефом, выровненным микрорельефом, влажность почвы 19,36%, скорость ветра в период обработки - 3,0-3,1 м/с,  при рабочем давлении 0,5 МПа.

Выработка за нормативную смену составляет 29га.

Безопасность движения

Агрегат в составе трактора МТЗ-82 и опрыскивателя ОП-2000М приспособлен к движению по дорогам со скоростью до 16км/ч. Безопасность движения обеспечивается без дополнительного оборудования машин специальной сигнализацией и тормозами

Техническое обслуживание (ТО)

Трудоемкость технического обслуживания – ежесменного -,33 чел.-ч,  периодического (через 60 часов) – 0,78чел.-ч, сезонного (постановка на хранение и снятие с хранения) – 7,65чел.-ч.

Руководство по эксплуатации  составлено качественно и в достаточном для эксплуатации опрыскивателя объеме.

Заключение по результатам испытаний

Испытанный образец опрыскивателя ОП-2000М удовлетворяет основным требованиям ТУ по показателям назначения, надежности, безопасности и эргономичности, рекомендуется к постановке на производство

Испытания проведены:

ФГУ «Владимирская МИС», 601120, Владимирская обл., Петушинский р-н, п.Нагорный, ул.Горячкина, д.2

Испытания провел:

Красников М.Е.

Источник информации:

Протокол испытаний №03-32-03 (4140162) от 15 октября 2003г.
