Подготовка к эксплуатации квадрокоптеров 509/509V Pioneer UFO

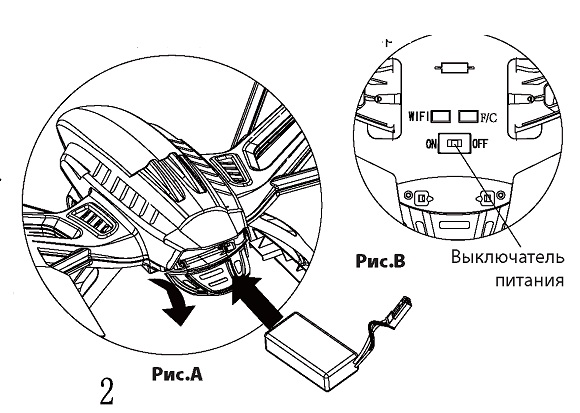

1. Вставьте аккумулятор в батарейный  отсек модели, как показано на рисунке А.

Затем, соблюдая полярность (красный

провод напротив красного), надежно соедините разъем аккумулятора с

разъемом модели. Внимание: При

подключении аккумулятора не прилагайте чрезмерных усилий. Разъемы имеют специальные направляющие, которые позволяют легко их соединить только при соблюдении правильной полярности ( "+" и "-").

Инициализация связи

1. После подключения разъема аккумулятора к разъему модели, пожалуйста, установите модель на ровную горизонтальную поверхность хвостом к себе. Светодиод на модели будет быстро мигать. Пожалуйста, во время процесса инициализации не шевелите модель.

2. Включите передатчик, прозвучит два сигнала "ди, ди". Переместите ручку газа передатчика в крайнее верхнее положение. Светодиод на модели станет медленно мигать. После этого переместите ручку газа в крайнее нижнее положение - прозвучит один сигнал "ди", а индикатор мощности передатчика и светодиод модели станут светится постоянно, указывая, что процесс инициализации связи выполнен успешно.

(Только для версии 509V, обычная версия модели такой функции не имеет)

Запуск/выключение моторов модели

A. Запуск/Выключение моторов:
1. Чтобы запустить моторы модели, нажмите кнопку "START/STOP" - двигатели начнут медленно вращаться. Чтобы взлететь, плавно переместите ручку газа передатчика от себя.

2. Во время полета нажмите кнопку "START/STOP" - модель плавно приземлится и выключит двигатели.

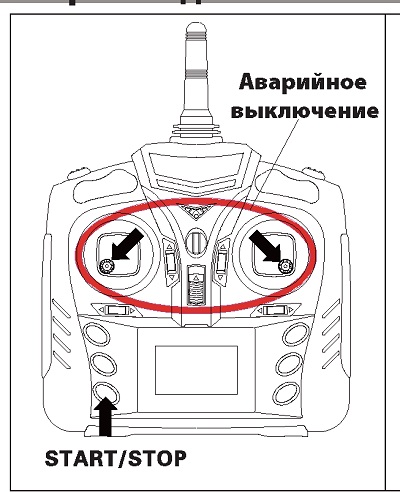

B. Аварийное выключение моторов:

В случае неизбежного столкновения или аварии во время полета, пожалуйста, чтобы быстро выключить моторы, одновременно установите ручку газа передатчика в левый нижний угол, а правую ручку передатчика в правый нижний угол (как показано на рисунке) - двигатели выключатся.

Совет: Переместите ручку газа вверх - квадрокоптер начнет подниматься. Когда модель достигнет желаемую высоту, установите ручку газа в среднее положение и квадрокоптер будет стабильно удерживать эту высоту.

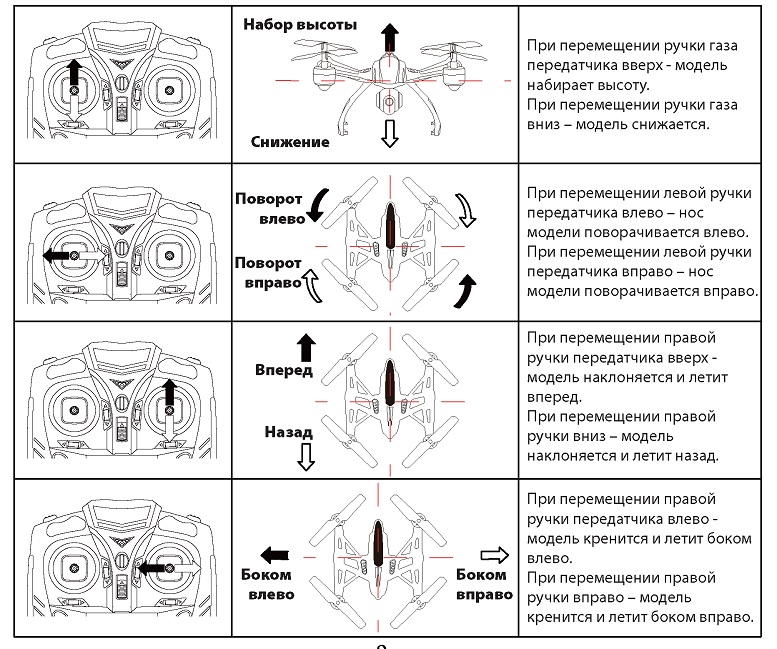

Управление квадрокоптеров 509/509V Pioneer UFO

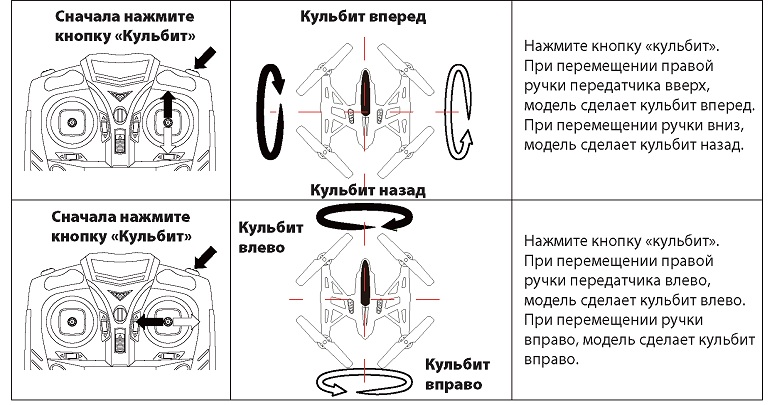

Выполнение кульбитов

Совет: Пожалуйста, сначала наберите высоту не менее 1.5 - 2 метра, и только после этого пробуйте выполнить кульбит.

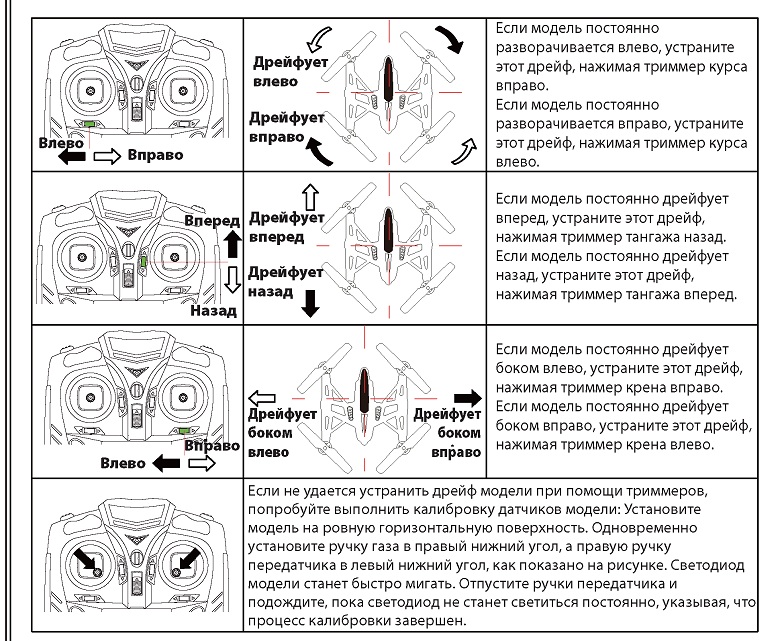

Триммирование

Аккуратно взлетите и зависните на высоте приблизительно 1,5 метра, Если модель при нейтральном положении ручек передатчика постоянно дрейфует в одном и том же направлении, устраните дрейф при помощи соответствующего триммера.

Внимание: когда модель летит над землей на высоте приблизительно 30см, полет может стать неустойчивым из-за турбулентности воздуха, отраженного от земли. Это называется "эффект земли"

Чем легче модель, тем больше на нее влияет "эффект земли".

Интеллектуальный режим управления

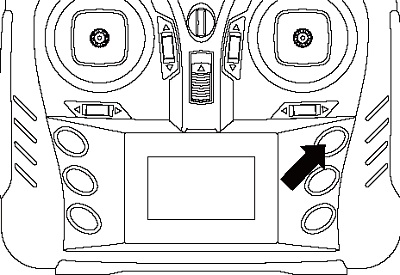

1. Прежде чем активировать интеллектуальный режим управления, правильно определите положение модели в воздухе и разверните ее хвостом к себе. Затем нажмите кнопку «интеллектуальный режим полета» - прозвучит сигнал "Ди, Ди, Ди", который подтверждает, что включен интеллектуальный режим полета. Теперь модель будет летать в направлении отклонения правой ручки передатчика независимо от того, в каком направлении расположен нос модели. 2. Чтобы выключить интеллектуальный режим управления, нажмите кнопку «интеллектуальный режим полета» еще раз - прозвучит сигнал "Ди Ди Ди", который подтверждает, что интеллектуальный режим полета выключен.

Функция «Возврат домой» одним нажатием кнопки

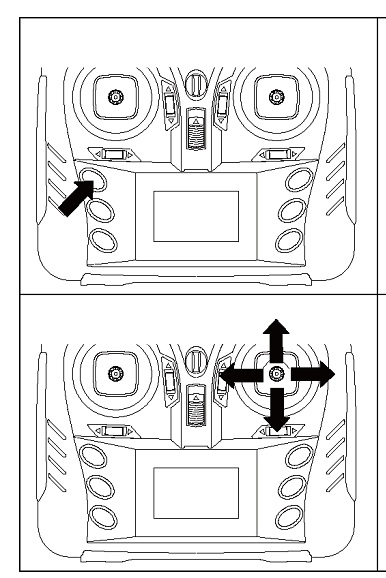

1. Нажмите кнопку "Возврат домой", прозвучит сигнал "Ди, Ди", указывая, что режим возврата включен, и модель медленно полетит в обратном направлении.

2. Пожалуйста, не нажимайте кнопку "Возврат домой" если модель закрыта от вас препятствием или находится слишком близко, иначе это может привести к аварии или стать причиной травмы.
Когда режим "Возврат домой" активирован, чтобы выключить его, просто отклоните левую ручку передатчика в любом направлении (вперед или назад, влево или вправо) и режим "Возврат домой" будет деактивирован.

Съемка фото/видео (Только для моделей версии 509V)

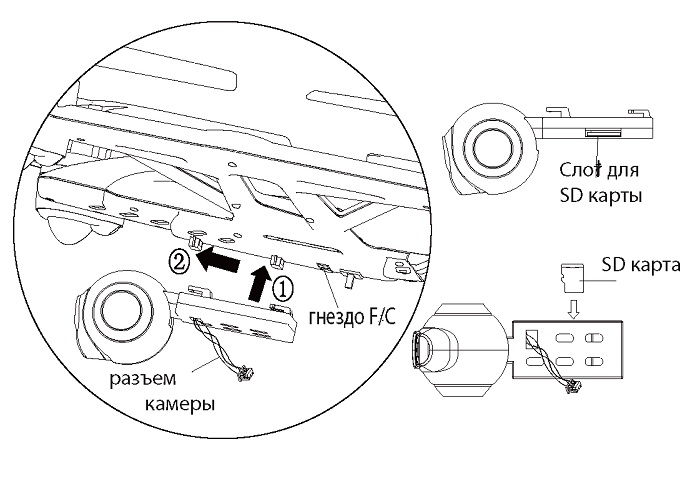

1. Установка камеры:

1). Как показано на рисунке справа, сначала наденьте камеру на крючок "1", а затем защелкните на крючок "2" и зафиксируйте, сдвинув ее вперед.

2). Как показано на рисунке, в правильном положении вставьте разъем камеры в гнездо F/C на модели.

3, Соблюдая правильное положение, как показано на рисунке, вставьте в правильном положении SD карту в слот камеры, и аккуратно нажмите на торец  карты для фиксации. Чтобы извлечь SD карту, слегка нажмите на ее торец и отпустите, SD карта автоматически выскочит.

2. Фотосъемка:

Нажмите на передатчике кнопку «фото» - синий индикатор в нижней части модели будет постоянно ярко светиться, а красный индикатор мигнет 2 раза, указывая, что камера модели сделала один фотоснимок и автоматически сохранила изображение в памяти SD карты.

3. Видео съемка:

Нажмите на передатчике кнопку «видео» - синий индикатор в нижней части модели и красный индикатор станут постоянно светиться, указывая, что видеозапись включена. Чтобы остановить запись видео, нажмите на кнопку «видео» еще раз - синий и красный индикаторы в нижней части модели погаснут, это означает, что видеосъемка остановлена и автоматически сохранена в памяти SD карты. (Совет: если синий индикатор в нижней части модели светится постоянно, а красный индикатор мигает, это означает, что питание модели включено, но не установлена SD карта или SD карта вставлена неправильно).

4. Чтение файлов с SD карты:

Пожалуйста, сначала отключите питание модели, а затем извлеките SD карту. Содержание памяти SD карты может быть прочитано с помощью компьютера через картридер. Как вариант, вы можете непосредственно вставить SD карту в специальный слот мобильного устройства. Дли просмотра файлов и воспроизведения видео используйте программы, поддерживающие соответствующий формат.

Меры предосторожности:

1. Помните, при снижении напряжения батарей передатчика и/или модели дальность действия управлении снижается.

2. Помните, если батарея модели разрядится, когда квадрокоптер летит на значительной высоте, во время снижения он может потерпеть аварию.

3. Никогда не запускайте модель, если она повреждена. При обнаружении повреждений, деформации деталей или даже малейших сколов на пропеллере не запускайте модель, пока поврежденные детали не будут заменены на новые. Запуск неисправной модели может привести к травме.

4. Чтобы исключить повреждение продукта из-за утечек электролита, пожалуйста, перед длительным хранением всегда извлекайте батареи из передатчика и модели.

5. Не роняйте передатчик, не допускайте столкновения или падение модели с высоты, это приведет к повреждению и выходу модели из строя.

6. В целях обеспечения устойчивого полета после столкновения или падения модели, а также после ее ремонта, перед полетом установите модель на равную горизонтальную поверхность и не шевелите ее в течение 2-3 секунд, чтобы квадрокоптер автоматически выполнил калибровку датчиков. И только после этого аккуратно приступайте к полетам.
