TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 49





SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

UOC:210

25

PAOZZ

25022

99-4579-1

BRACKET,MOUNTING

1

UOC:210

END OF FIGURE

177-2

SECTION II

TM 9-2320-289-20P

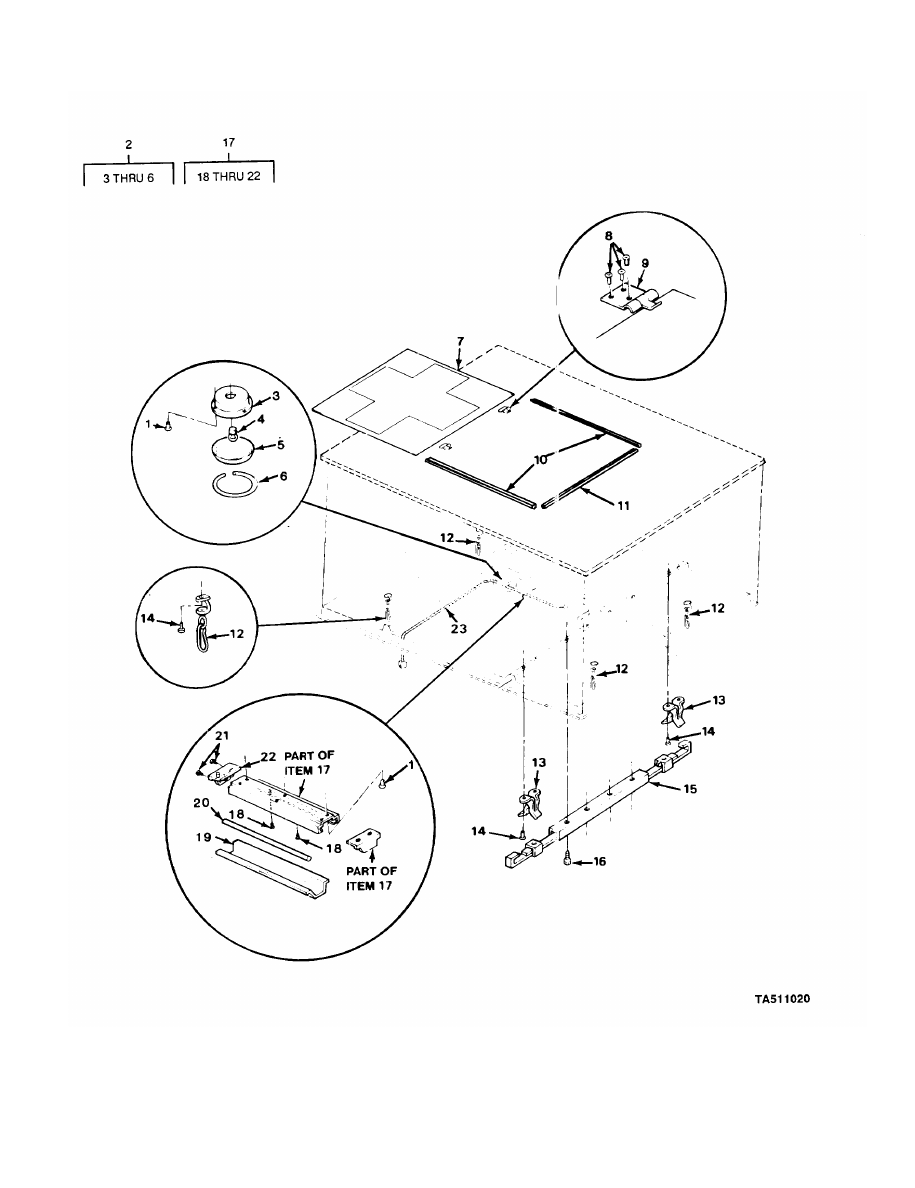

FIGURE 178. ROOF PANEL COMPONENT PARTS (M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 178 ROOF PANEL COMPONENT PARTS
(M1010)

1

PAOZZ

96906

MS20600B6W4

RIVET,BLIND

9

UOC:210

2

AOOOO

25022

19-0445

LIGHT,DOME

1

UOC:210

3

PAOZZ

25022

19-0893

.LIGHT,DOME

1

UOC:210

4

PAOZZ

08806

1157

.LAMP,INCANDESCENT

1

UOC:210

5

PAOZZ

25022

19-0861

.LENS,LIGHT

1

UOC:210

6

PAOZZ

25022

19-0969

.RING,RETAINING

1

UOC:210

7

PAOZZ

25022

23-0198

PLATE,DESIGNATION

1

UOC:210

8

PAOZZ

96906

MS20600-B4W3

RIVET,BLIND

6

UOC:210

9

PAOZZ

25022

09-0954

CLIP,SPRING TENSION

2

UOC:210

10

PAOZZ

25022

99-4577-1

BRACKET,MOUNTING

2

UOC:210

11

PAOZZ

25022

99-4578-1

BRACKET,MOUNTING

1

UOC:210

12

PAOZZ

25022

99-1088-0

SWIVEL,LINK AND LIN

4

UOC:210

13

PAOZZ

25022

09-0959

CLIP,SPRING TENSION

2

UOC:210

14

PAOZZ

96906

MS20600-B4W4

RIVET,BLIND

8

UOC:210

15

PAOZZ

25022

22-0875

HANGER,UPPER LITTER

1

UOC:210

16

PAOZZ

96906

MS90728-29

BOLT,MACHINE

4

UOC:210

17

PAOOO

25022

19-0818

LIGHT,DOME

1

UOC:210

18

PAOZZ

96906

MS35206-243

.SCREW,MACHINE

2

UOC:210

19

PAOZZ

25022

51-1942

.LENS,LIGHT

1

UOC:210

20

PAOZZ

08805

F48T12/CW/WM

.LAMP,FLUORESCENT

1

UOC:210

21

PAOZZ

24617

9414238

.SCREW

2

UOC:210

22

PAOZZ

25022

51-1991

.INVERTER,POWER,STAT

1

UOC:210

23

PAOZZ

25022

19-0820

WIRING HARNESS,BRAN

1

UOC:210

END OF FIGURE

178-1

SECTION II

TM 9-2320-289-20P

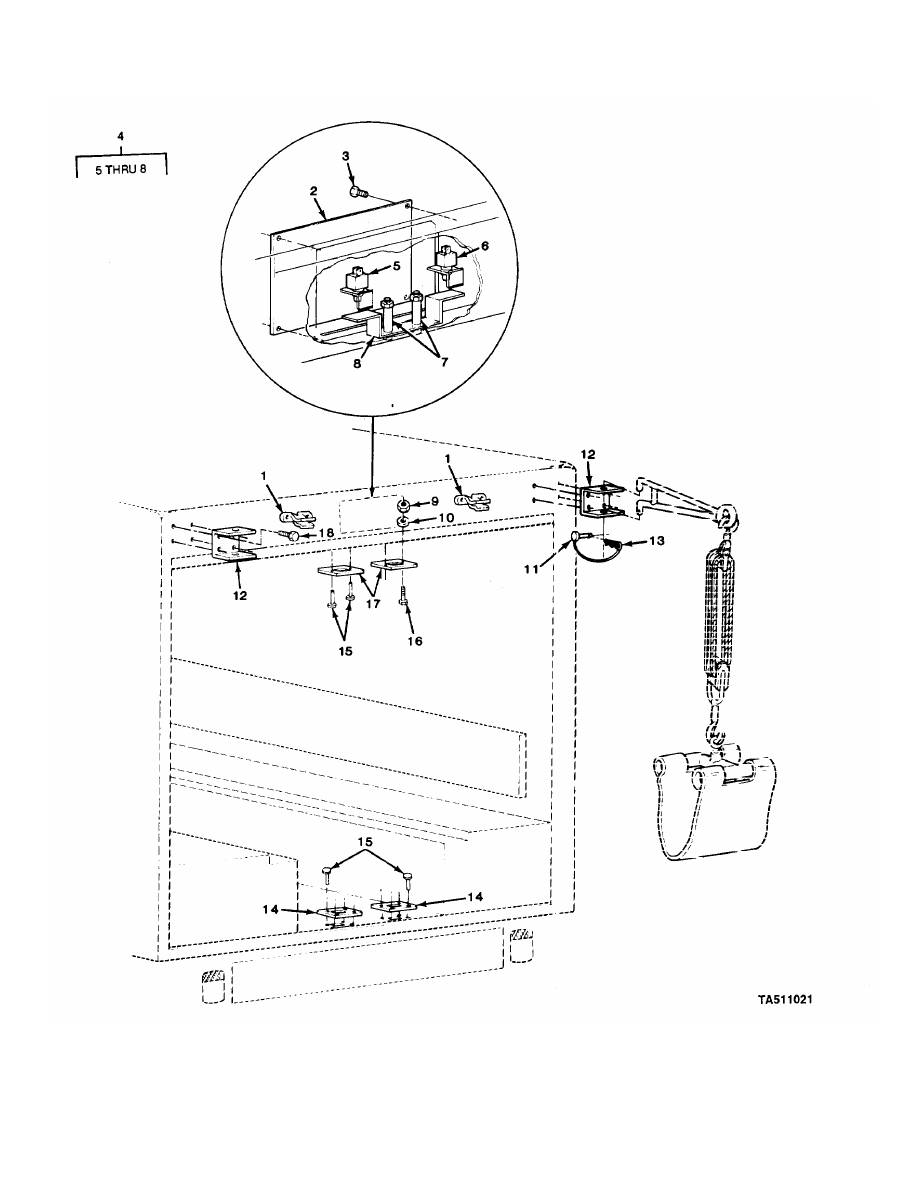

FIGURE 179. REAR FRAME COMPONENT PARTS (M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 179 REAR FRAME COMPONENT PARTS
(M1010)

1

PAOZZ

25022

09-0959

CLIP,SPRING TENSION

2

UOC:210

2

PAOZZ

25022

99-4356-1

PLATE,MENDING

1

UOC:210

3

PAOZZ

24617

9414714

SCREW,MACHINE

4

UOC:210

4

PAOOO

25022

99-4256-0

SWITCH,TOGGLE

1

UOC:210

5

PAOZZ

25022

51-1902

.SWITCH,PUSH

1

UOC:210

6

PAOZZ

25022

51-1901

.SWITCH,PUSH

1

UOC:210

7

PAOZZ

25022

06-0075

.TUBE,METALLIC

2

UOC:210

8

PAOZZ

25022

99-4256-2

.BRACKET,HEATER

1

UOC:210

9

PAOZZ

96906

MS35649-202

NUT,PLAIN,HEXAGON

2

UOC:210

10

PAOZZ

96906

MS35338-43

WASHER,LOCK

2

UOC:210

11

PAOZZ

11862

3929059

PIN,LOCK

1

UOC:210

12

PAOZZ

25022

99-4315-1

BRACKET

2

UOC:210

13

PAOZZ

25022

09-0963

LANYARD,VEHICULAR

1

UOC:210

14

PAOZZ

25022

51-1305

FRAME SECTION,STRUC

2

UOC:210

15

PAOZZ

96906

MS21141-U0604

RIVET,BLIND

10

UOC:210

16

PAOZZ

96906

MS51957-71

SCREW,MACHINE

2

UOC:210

17

PAOZZ

25022

51-1304

STRIKE,CATCH

2

UOC:210

18

PAOZZ

96906

MS90728-36

BOLT,MACHINE

8

UOC:210

END OF FIGURE

179-1

SECTION II

TM 9-2320-289-20P

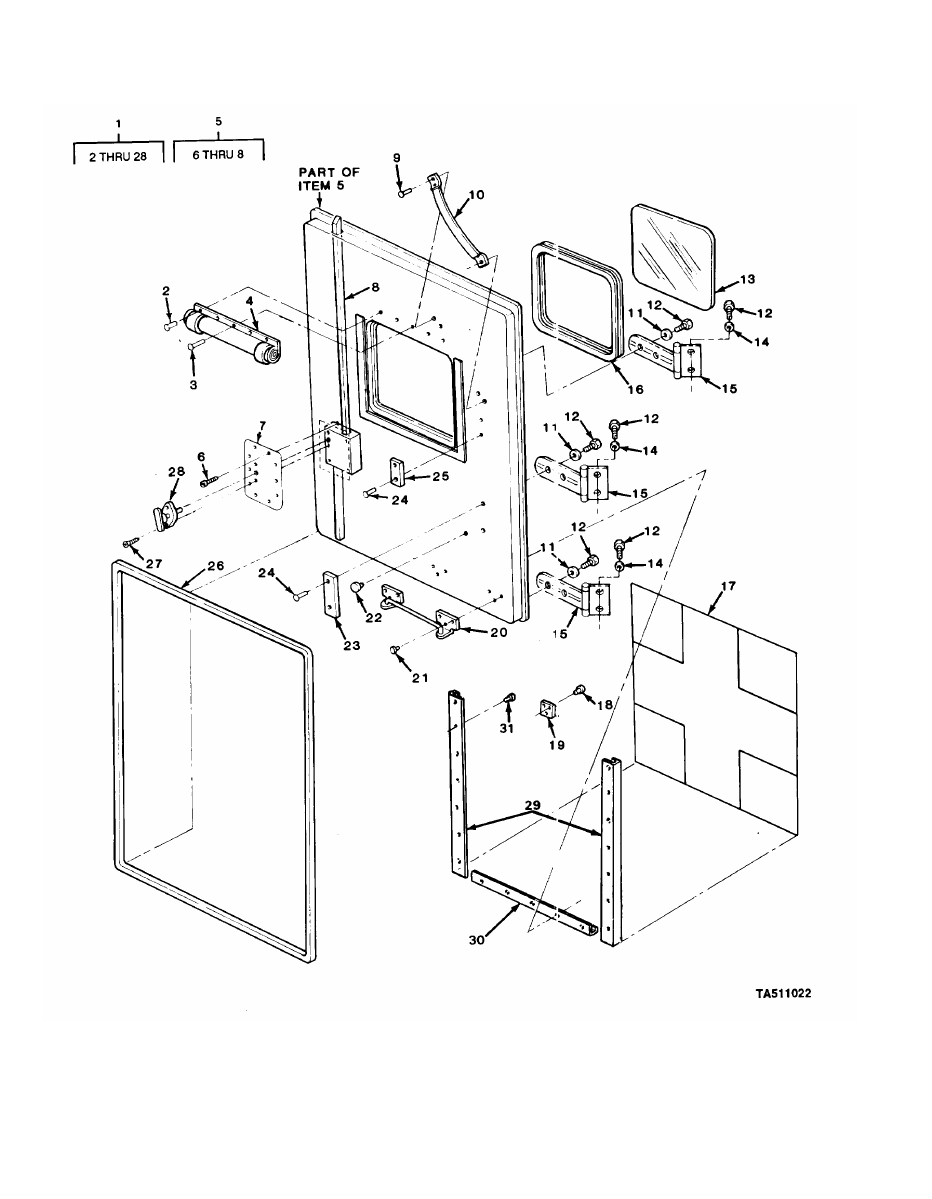

FIGURE 180. LEFT REAR DOOR ASSEMBLY (M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1812 SPECIAL PURPOSE BODIES

FIG. 180 LEFT REAR DOOR ASSEMBLY
(M1010)

1

XDOFF

25022

99-1265-01

DOOR,METAL,SWINGING

1

UOC:210

2

PAOZZ

96906

MS20600-B6W5

.RIVET,BLIND

4

UOC:210

3

PAOZZ

96906

MS20600-B4W4

.RIVET,BLIND

1

UOC:210

4

PAOZZ

25022

51-2294

.CURTAIN,BLACKOUT

1

UOC:210

5

PAOOO

25022

13-1105

.DOOR,METAL,SWINGING  INCLUDES

1

ITEMS 11, 12, 15
UOC:210

6

PAOZZ

24617

447143

..SCREW,TAPPING

10

UOC:210

7

PAOZZ

25022

51-2204

..PANEL,ACCESS DOOR

1

UOC:210

8

PAOZZ

25022

51-0999

..BAR,LOCK,DOOR,VEHIC

1

UOC:210

9

PAOZZ

96906

MS20600MP6W10

.RIVET,BLIND

4

UOC:210

10

PAOZZ

25022

99-4675-1

.STRAP

1

UOC:210

11

PAOZZ

96906

MS27183-13

.WASHER,FLAT

6

UOC:210

12

PAOZZ

96906

MS90728-60

.SCREW,CAP,HEXAGON H

12

UOC:210

13

PAOZZ

25022

51-1603

.WINDOW,OBSERVATION

1

UOC:210

14

PAOZZ

96906

MS35338-46

.WASHER,LOCK

6

UOC:210

15

PAOZZ

25022

51-0998

.HINGE,TEE

3

UOC:210

16

PAOZZ

25022

51-1721

.FRAME,WINDOW DOOR,V

1

UOC:210

17

PAOZZ

25022

23-0200

.PLATE,DESIGNATION

1

UOC:210

18

PAOZZ

96906

MS20600-B4W3

.RIVET,BLIND

3

UOC:210

19

PAOZZ

25022

09-0954

.CLIP,SPRING TENSION

1

UOC:210

20

PAOZZ

25022

52-0914

.HOLDER,BACK,DOOR,VE

1

UOC:210

21

PAOZZ

96906

MS21141-U0604

.RIVET,BLIND

6

UOC:210

22

PAOZZ

25022

17-0209

.BUMPER,VEHICULAR

1

UOC:210

23

PAOZZ

25022

17-0178

.BUMPER

1

UOC:210

180-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

24

PAOZZ

96906

MS24662-153

.RIVET,BLIND

4

UOC:210

25

PAOZZ

25022

17-0177

.BUMPER

1

UOC:210

26

PAOZZ

25022

17-0202

.WEATHER STRIP

1

UOC:210

27

PAOZZ

24617

165079

.SCREW,MACHINE

2

UOC:210

28

PAOZZ

25022

51-0988

.HANDLE,DOOR

1

UOC:210

29

PAOZZ

25022

99-4583-1

BRACKET,MOUNTING

2

UOC:210

30

PAOZZ

25022

99-4584-1

BRACKET,MOUNTING

1

UOC:210

31

PAOZZ

96906

MS20600B6W4

RIVET,BLIND

V

UOC:210

END OF FIGURE

180-2
