TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 21





SECTION II

TM 9-2320-289-20P

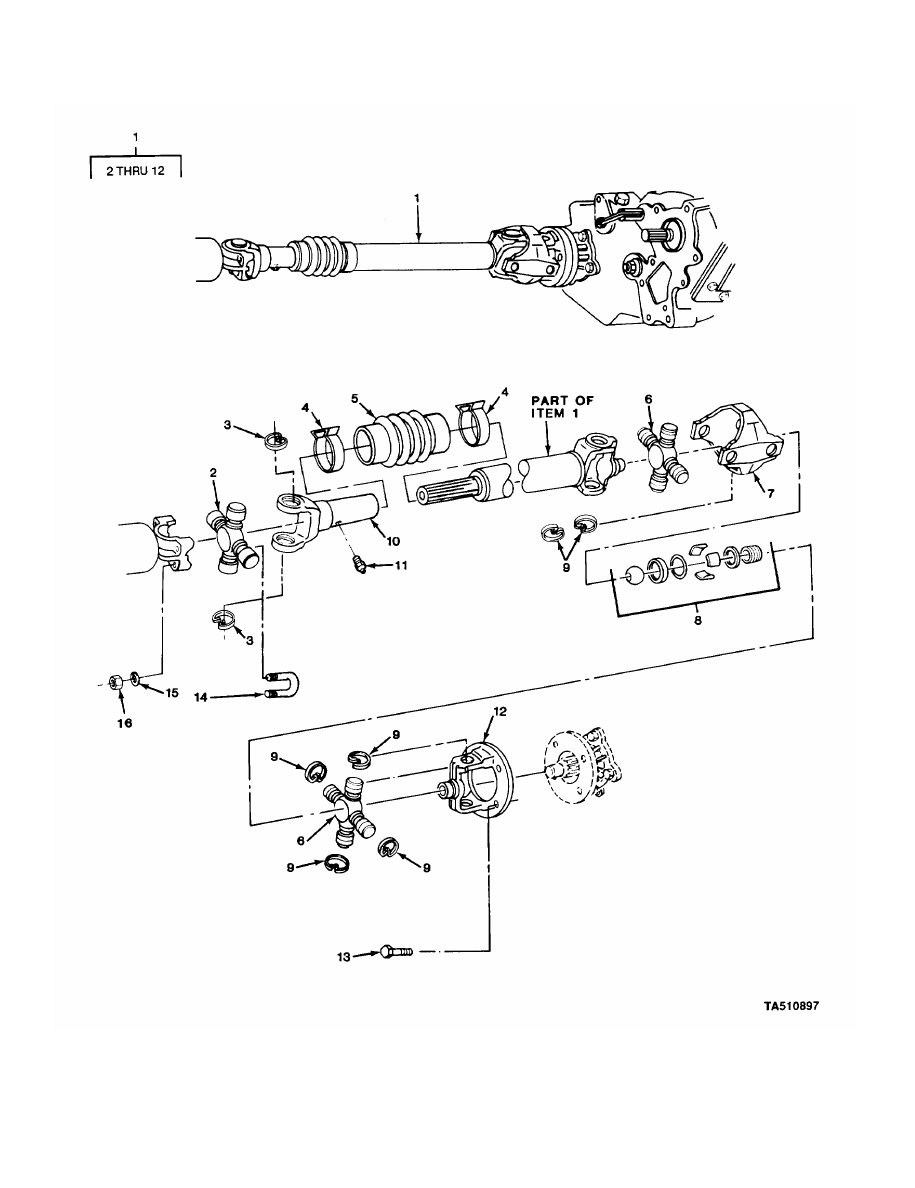

FIGURE 71. FRONT PROPELLER SHAFT ASSEMBLY (ALL EXCEPT M1009, SECOND DESIGN).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0900 PROPELLER SHAFTS

FIG. 71 FRONT PROPELLER SHAFT
ASSEMBLY (ALL EXCEPT M1009, SECOND
DESIGN)

1

PAOFF

11862

26013913

PROPELLER SHAFT WIT (SECOND DESIGN

1

WITH 205 TRANSFER CASE APPLIES TO
VEHICLES AFTER VIN ENDING WITH
354457)
UOC:231,252,254,256

1

PAOFF

11862

7845102

PROPERLLER SHAFT (SECOND DESIGN

1

WITH 208 TRANSFER CASE APPLIES TO
VEHICLES AFTER VIN ENDING WITH
354457)
UOC:194,208,210,230

2

PAOZZ

11862

386451

.PARTS KIT,UNIVERSAL INCLUDES ITEM

1

#3
UOC:194,208,210,230,231,252,254,256

3

PAOZZ

11862

3721887

.RING,RETAINING

2

UOC:194,208,210,230,231,252,254,256

4

PAOZZ

11862

7840235

.CLIP,RETAINING

2

UOC:194,208,210,230,231,252,254,256

5

PAOZZ

11862

7845127

.BOOT,DUST AND MOIST

1

UOC:194,208,210,230,231,252,254,256

6

PAOZZ

11862

7806140

.PARTS KIT,UNIVERSAL INCLUDES ITEM

2

#9
UOC:194,208,210,230,231,252,254,256

9

PAOZZ

11862

1456507

.RING,RETAINING

8

UOC:194,208,210,230,231,252,254,256

10

PAOZZ

11862

7845119

.PROPELLER SHAFT INCLUDES ITEM #11

1

UOC:194,208,210,230,231,252,254,256

11

PAOZZ

11862

9417901

.FITTING,LUBRICATION

1

UOC:194,208,210,230,231,252,254,256

13

PAOZZ

96906

MS90728-86

SCREW,CAP,HEXAGON H

4

UOC:194,208,210,230,231,252,254,256

14

PAOZZ

11862

1358938

BOLT,U

2

UOC:194,208,210,230,231,252,254,256

15

PAOZZ

96906

MS35338-45

WASHER,LOCK

4

UOC:194,208,210,230,231,252,254,256

16

PAOZZ

96906

MS51967-6

NUT,PLAIN,HEXAGON

4

UOC:194,208,210,230,231,252,254,256

END OF FIGURE

71-1

SECTION II

TM 9-2320-289-20P

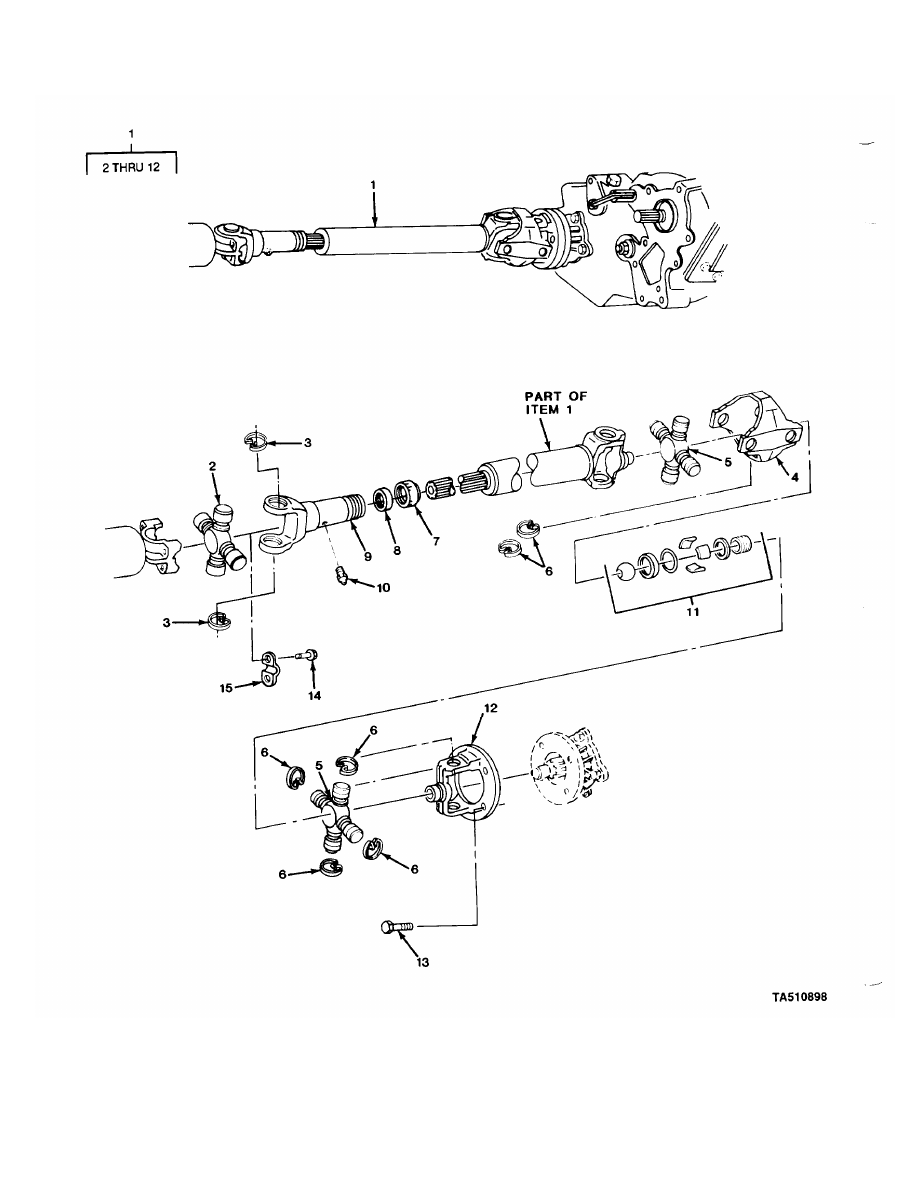

FIGURE 72. FRONT PROPELLER SHAFT ASSEMBLY (M1009, FIRST DESIGN).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0900 PROPELLER SHAFTS

FIG. 72 FRONT PROPELLER SHAFT
ASSEMBLY (M1009, FIRST DESIGN)

1

PAOFF

11862

7830927

PROPELLER SHAFT (FIRST DESIGN

1

APPLIES TO VEHICLES BEFORE VIN
ENDING WITH 168593 AND IS
INTERCHANGEABLE WITH P/N 7845043)
UOC:209

2

PAOZZ

11862

386451

.PARTS KIT,UNIVERSAL INCLUDES ITEM

1

#3
UOC:209

3

PAOZZ

11862

3721887

.RING,RETAINING

2

UOC:209

5

PAOZZ

11862

7806140

.PARTS KIT,UNIVERSAL INCLUDES ITEM

2

#6
UOC:209

6

PAOZZ

11862

1456507

.RING,RETAINING

8

UOC:209

7

PAOZZ

11862

458418

.CAP,DUST,PROPELLER

1

UOC:209

8

PAOZZ

11862

7827942

.PACKING,PREFORMED

1

UOC:209

9

PAOZZ

11862

15596686

.YOKE,UNIVERSAL JOIN INCLUDES ITEM

1

#10
UOC:209

10

PAOZZ

11862

9417901

.FITTING,LUBRICATION

1

UOC:209

12

PAOZZ

11862

7815849

.YOKE,UNIVERSAL JOIN

1

UOC:209

13

PAOZZ

96906

MS90728-86

SCREW,CAP,HEXAGON H

4

UOC:209

14

PAOZZ

11862

14018700

SCREW,CAP,HEXAGON H

4

UOC:209

15

PAOZZ

11862

3882979

CLAMP,HUB

2

UOC:209

END OF FIGURE

72-1

SECTION II

TM 9-2320-289-20P

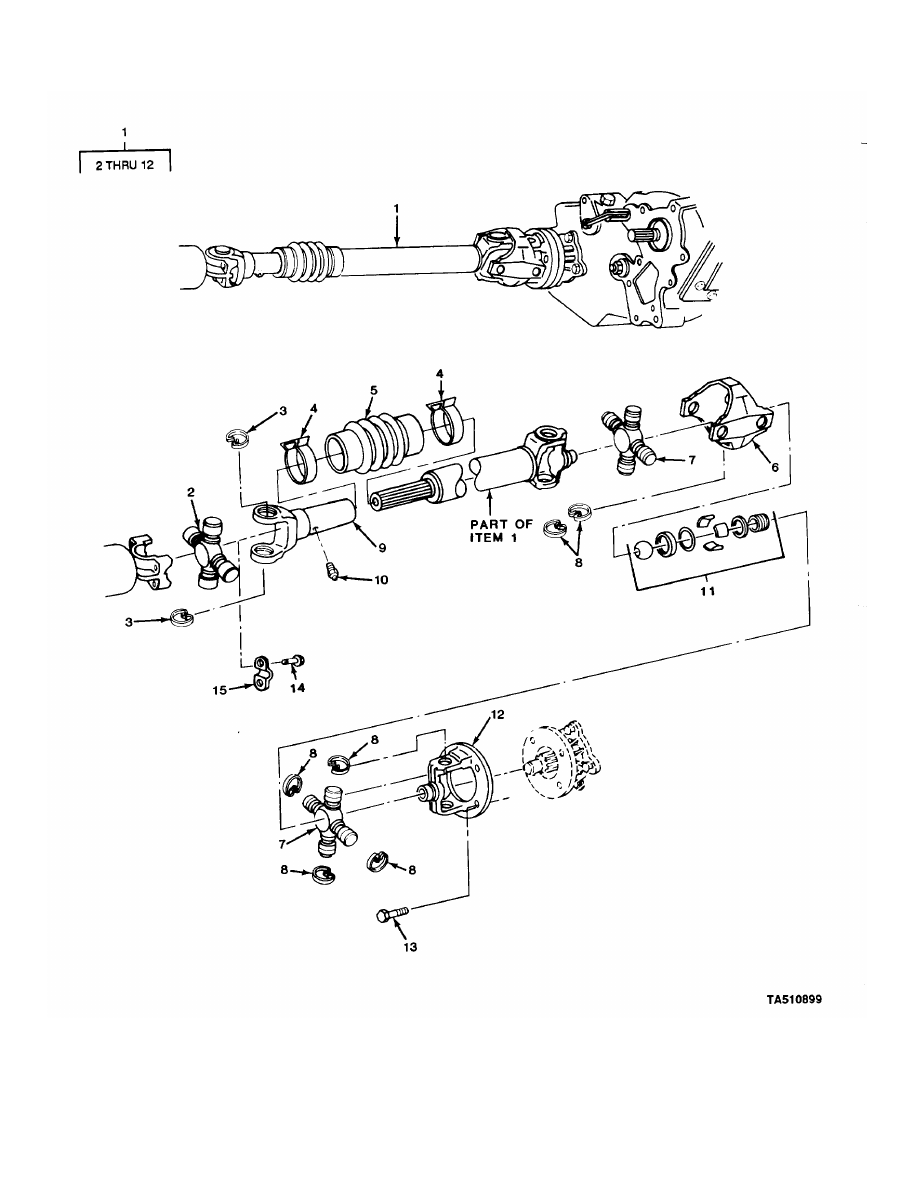

FIGURE 73. FRONT PROPELLER SHAFT ASSEMBLY (M1009, SECOND DESIGN).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0900 PROPELLER SHAFTS

FIG. 73 FRONT PROPELLER SHAFT
ASSEMBLY (M1009, SECOND ASSEMBLY)

1

PAOFF

11862

26013911

PROPELLER SHAFT WIT (SECOND DESIGN

1

APPLIES TO VEHICLES AFTER VIN
ENDING WITH 168593 AND REPLACES P/N
7830927)
UOC:209

2

PAOZZ

11862

386451

.PARTS KIT,UNIVERSAL INCLUDES ITEM

1

#3
UOC:209

3

PAOZZ

11862

3721887

.RING,RETAINING

2

UOC:209

4

PAOZZ

11862

7840235

.CLIP,RETAINING

2

UOC:209

5

PAOZZ

11862

7845127

.BOOT,DUST AND MOIST

1

UOC:209

7

PAOZZ

11862

7806140

.PARTS KIT,UNIVERSAL INCLUDES ITEM

2

#8
UOC:209

8

PAOZZ

11862

1456507

.RING,RETAINING

8

UOC:209

9

PAOZZ

11862

7845119

.PROPELLER SHAFT INCLUDES ITEM #10

1

UOC:209

10

PAOZZ

11862

9417901

.FITTING,LUBRICATION

1

UOC:209

12

PAOZZ

11862

7815849

.YOKE,UNIVERSAL JOIN

1

UOC:209

13

PAOZZ

96906

MS90728-86

SCREW,CAP,HEXAGON H

4

UOC:209

14

PAOZZ

11862

14018700

SCREW,CAP,HEXAGON H

4

UOC:209

15

PAOZZ

11862

3882979

CLAMP,HUB

2

UOC:209

END OF FIGURE

73-1

S E C T I O N   I I

TM 9-2320-289-20P

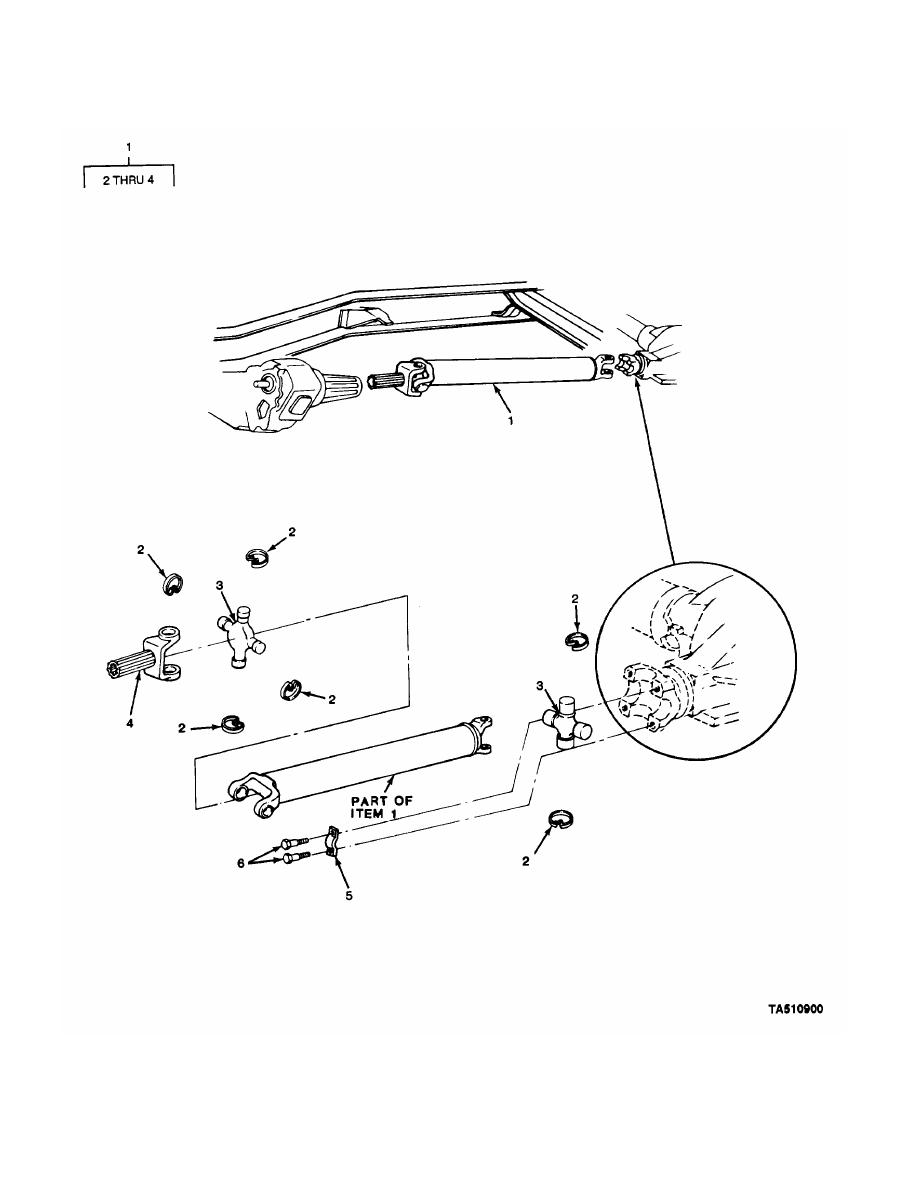

FIGURE 74. REAR PROPELLER SHAFT ASSEMBLY

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0900 PROPELLER SHAFTS

FIG. 74 REAR PROPELLERS SHAFT
ASSEMBLY

1

PAOOO

11862

14067762

PROPELLER SHAFT WITH 208 TRANSFER

1

CASE
UOC:194,208,210,230

1

PAOOO

11862

7844074

PROPELLER SHAFT WIT

1

UOC:209

1

PAOOO

11862

14020403

PROPELLER SHAFT WITH 205 TRANSFER

1

CASE
UOC:231,252

1

PAOZZ

97271

911105-5130

PROPELLER SHAFT WIT

1

UOC:254,256

1

PFOOO

11862

14071980

PROPELLER SHAFT WIT

1

UOC:254,256

2

PAOZZ

11862

1456507

.RING,RETAINING

6

UOC:194,208,209,210,230,231,252

3

PAOZZ

11862

7806140

.PARTS KIT,UNIVERSAL INCLUDES ITEM

2

#2
UOC:194,208,210,230,231,252

3

PAOZZ

11862

7806140

.PARTS KIT,UNIVERSAL INCLUDES ITEM

2

#2
UOC:209

4

PAOZZ

11862

14029852

.SLIP YOKE ASSEMBLY

1

UOC:194,208,210,230,231,252

4

PAOZZ

11862

7838665

.YOKE,UNIVERSAL JOIN

1

UOC:209

5

PAOZZ

11862

3920486

STRAP,RETAINING

2

UOC:194,208,210,230,231,252

5

PAOZZ

11862

7846740

STRAP,RETAINING

2

UOC:209

5

PAOZZ

11862

14046907

BRACKET,VEHICULAR C

2

UOC:254,256

6

PAOZZ

11862

14018700

SCREW,CAP,HEXAGON H

4

UOC:194,208,209,210,230,231,252

6

PAOZZ

11862

458300

BOLT,SELF-LOCKING

4

UOC:254,256

END OF FIGURE

74-1
