GROUP 0608 MISCELLANEOUS ITEMS

FIG. 39 BATTERY BOOSTER RESISTOR

1

PAOZZ

77060

12039297

LEAD,IGNITION,ENGIN

1

2

PAOZZ

11862

9439770

BOLT,ASSEMBLED WASH

4

3

PAOZZ

11862

14076848

BRACKET,RESISTOR

1

4

PAOZZ

11862

14076847

RESISTOR,FIXED,WIRE

2

5

PAOZZ

72582

271163

NUT,PLAIN,ASSEMBLED

2

6

PAOZZ

24617

271172

NUT,SELF-LOCKING,AS

4

7

PAOZZ

96906

MS51849-55

SCREW,MACHINE

2

8

PAOZZ

11862

14005953

SHIELD,EXPANSION

3

9

PAOZZ

77060

12039298

LEAD,IGNITION,ENGIN

1

10

PAOZZ

96906

MS35335-33

WASHER,LOCK

3

11

PAOZZ

11862

9437702

BOLT,MACHINE

3

END OF FIGURE

39-1

SECTION II

TM 9-2320-289-20P

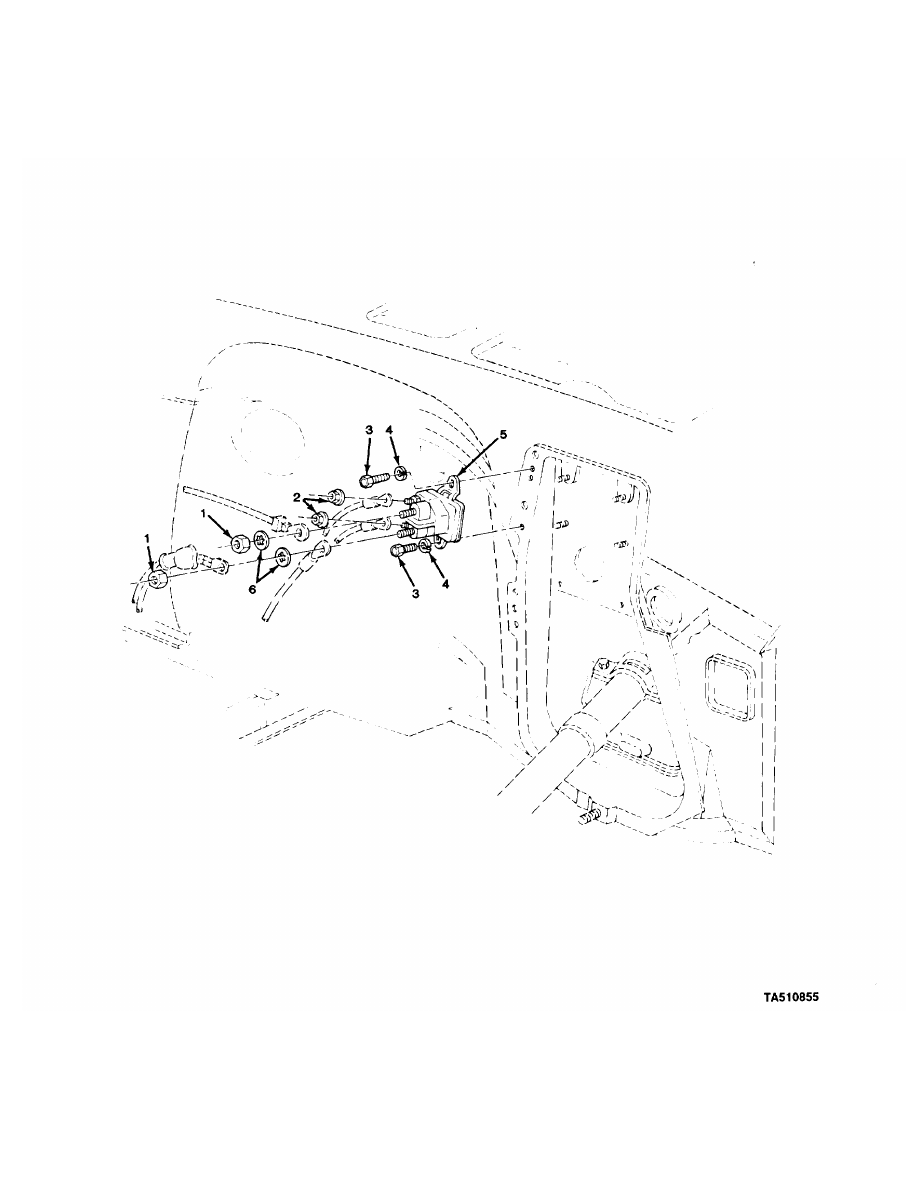

FIGURE 40. GLOW PLUG RELAY

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0608 MISCELLANEOUS ITEMS

FIG. 40 GLOW PLUG RELAY

1

PAOZZ

96906

MS51968-5

NUT,PLALIN,HEXAGON

2

2

PAOZZ

96906

MS35649-205

NUT,PLAIN,HEXAGON

2

3

PAOZZ

11862

9440166

SCREW,TAPPING

2

4

PAOZZ

96906

MS35338-44

WASHER,LOCK

2

5

PAOZZ

72055

98226

RELAY,ELECTROMAGNET

1

6

PAOZZ

96906

MS35333-41

WASHER,LOCK

2

END OF FIGURE

40-1

SECTION II

TM 9-2320-289-20P

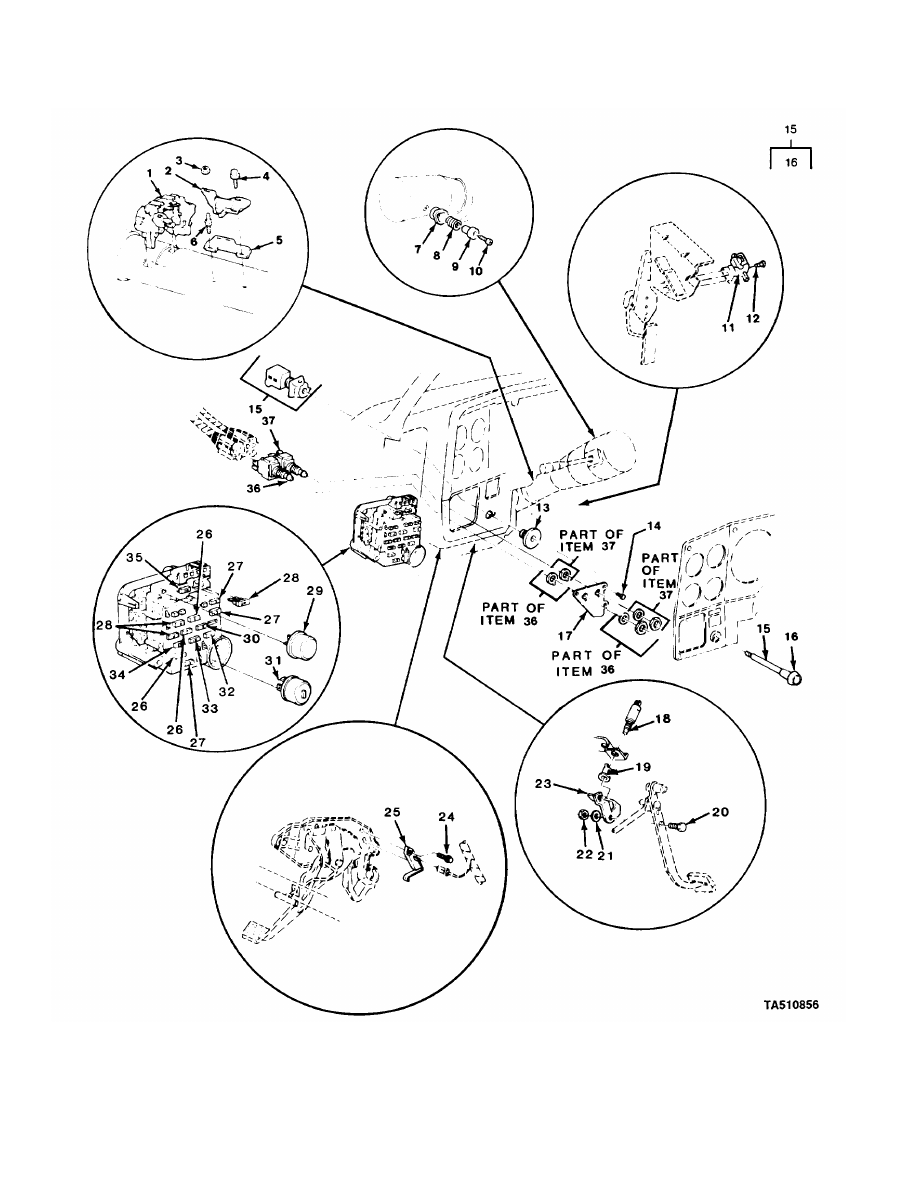

FIGURE 41. HEADLAMP, BLACKOUT LAMP AND TAILLAMP SWITCHES AND FUSES.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0608 MISCELLANEOUS ITEMS

FIG. 41 HEADLAMP, BLACKOUT LAMP, AND
TAILLAMP SWITCHES AND FUSES

1

PAOZZ

11862

22514861

SWITCH,SAFETY,NEUTR

1

7

PAOZZ

11862

22507977

KNOB

1

8

PAOZZ

11862

556743

SPRING,HELICAL,COMP

1

9

PAOZZ

11862

556742

PUSH BUTTON

1

10

PAOZZ

11862

1640902

SCREW,TAPPING

1

11

PAOZZ

11862

1242101

SWITCH,DOWN SHIFT TRNS D/SHIFT

1

13

PAOZZ

11862

6258213

NUT,BEZEL

1

14

PAOZZ

11862

2477054

RIVET,BLIND

3

15

PAOOO

11862

1995217

SWITCH ASSEMBLY

1

16

PAOZZ

11862

469302

.KNOB

1

17

PAOZZ

11862

14072413

BRACKET,ELECTRICAL

1

18

PAOZZ

11862

1261219

SWITCH,PUSH

1

19

PAOZZ

11862

1361699

CLIP,RETAINING

1

20

PAOZZ

96906

MS90728-60

SCREW,CAP,HEXAGON H

1

21

PAOZZ

96906

MS35338-46

WASHER,LOCK

1

22

PAOZZ

96906

MS51967-8

NUT,PLAIN,HEXAGON

1

23

PAOZZ

11862

14040525

ACTUATOR,STOP LIGHT

1

UOC:209

23

PAOZZ

11862

14000395

STRIKER,BRAKE PEDAL

1

UOC:194,208,210,230,231,252,254,256

24

PAOZZ

11862

9418944

SCREW,TAPPING

1

25

PAOZZ

11862

477361

SWITCH,SENSITIVE

1

26

PAOZZ

11862

12004005

FUSE,INCLOSED LINK

3

27

PAOZZ

11862

12004007

FUSE,INCLOSED LINK

3

28

PAOZZ

11862

12004009

FUSE,INCLOSED LINK

3

29

PAOZZ

94988

552-12V

FLASHER,THERMAL

1

30

PAOZZ

11862

12004010

FUSE,INCLOSED LINK

1

31

PAOZZ

94988

224-12V

FLASHER,THERMAL

1

32

PAOZZ

11862

12004011

FUSE,INCLOSED LINK

1

33

PAOZZ

11862

12004008

FUSE,INCLOSED LINK

1

34

PAOZZ

11862

12004011

FUSE,INCLOSED LINK

1

UOC:210

35

PAOZZ

11862

12004009

FUSE,INCLOSED LINK

1

UOC:210

36

PAOZZ

11862

14072358

SWITCH,TOGGLE

1

37

PAOZZ

11862

14072339

SWITCH,TOGGLE

1

END OF FIGURE

41-1

SECTION II

TM 9-2320-289-20P

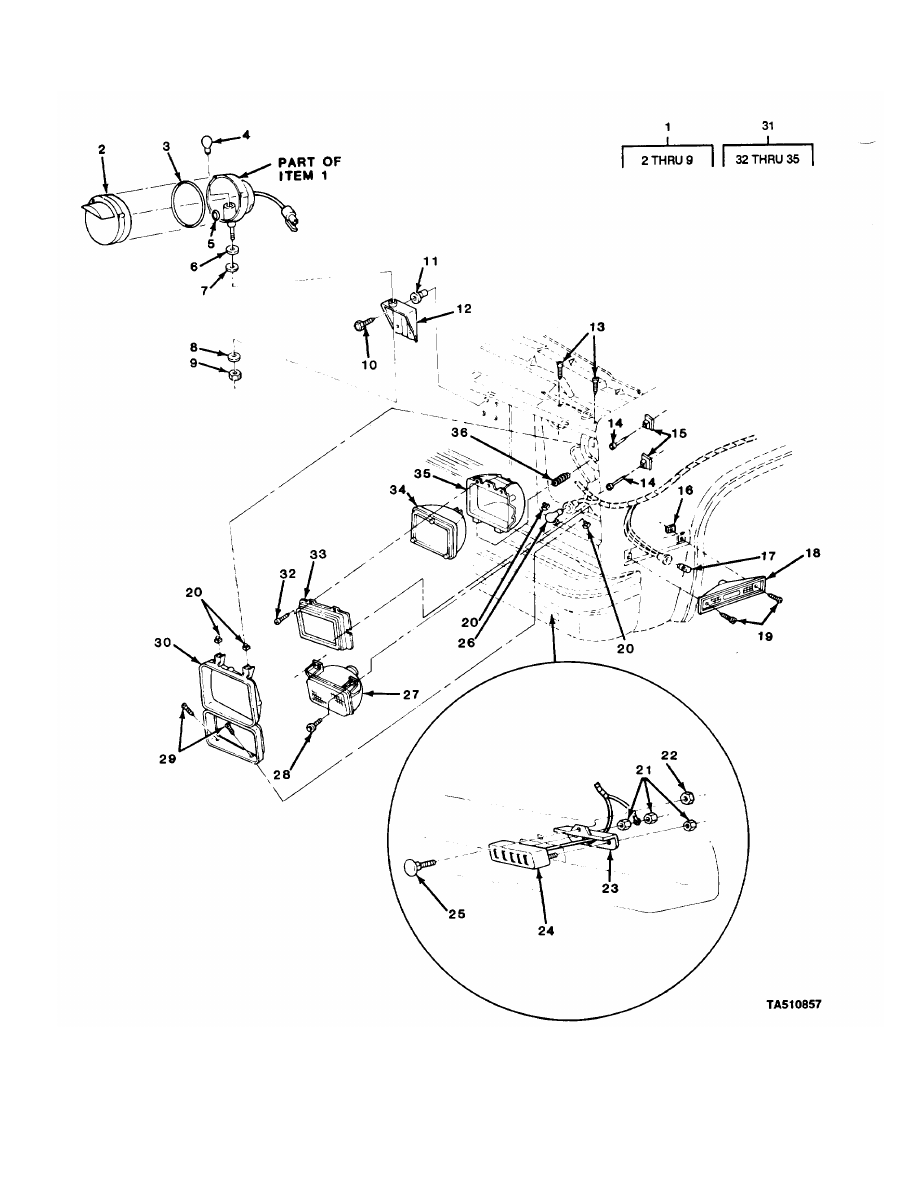

FIGURE 42. BLACKOUT HEADLAMP AND HEADLAMP ILLUMINATING COMPONENTS.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 0609 LIGHTS

FIG. 42 BLACKOUT HEADLAMP AND
HEADLAMP ILLUMINATING COMPONENTS

1

PAOZZ

11862

14072333

BLACKOUT LIGHT

1

2

PAOZZ

5A910

DC8218

.RETAINER,LENS

1

3

PAOZZ

34904

DC8226

.GASKET

1

4

PAOZZ

96906

MS35478-1073

.LAMP,INCANDESCENT

1

5

PAOZZ

5A910

DC8211

.GASKET

1

6

PAOZZ

5A910

DC8228

.WASHER,SADDLE

1

7

PAOZZ

19207

5294507

.WASHER,FINISHING

1

8

PAOZZ

96906

MS35338-46

.WASHER,LOCK

1

9

PAOZZ

96906

MS51967-8

.NUT,PLAIN,HEXAGON

1

10

PAOZZ

11862

9440334

BOLT,ASSEMBLED WASH

4

11

PAOZZ

11862

14005953

SHIELD,EXPANSION

4

12

PAOZZ

11862

14072431

BRACKET

1

13

PAOZZ

96906

MS51862-26

SCREW,TAPPING

4

14

PAOZZ

11862

9438150

SETSCREW

4

15

PAOZZ

11862

362379

NUT,HEADLIGHT MOUNT

4

16

PAOZZ

96906

MS90724-34

NUT,SHEET SPRING

4

17

PAOZZ

08806

194

LAMP,INCANDESCENT

2

18

PAOZZ

11862

915449

LENS,LIGHT  LEFT

1

18

PAOZZ

11862

915450

LENS,LIGHT  RIGHT

1

19

PAOZZ

11862

15605040

SCREW,TAPPING

4

20

PAOZZ

11862

347347

GROMMET,NONMETALLIC

8

21

PAOZZ

72582

271163

NUT,PLAIN,ASSEMBLED

6

22

PAOZZ

24617

11506003

NUT,PLAIN,ASSEMBLED

2

23

PAOZZ

11862

14072421

BRACKET,DOUBLE ANGL

2

24

PAOZZ

11862

15559316

LIGHT,MARKER,CLEARA

2

25

PAOZZ

24617

11503778

BOLT,SQUARE NECK

2

26

PAOZZ

08806

2057NA

LAMP,INCANDESCENT

2

27

PAOZZ

11862

915908

LENS,LIGHT

2

28

PAOZZ

96906

MS51871-4

SCREW,TAPPING

6

29

PAOZZ

11862

11504656

SCREW,TAPPING

4

30

PAOZZ

11862

14043873

RETAINER,LENS  LEFT

1

30

PAOZZ

11862

14043874

RETAINER,LENS  RIGHT

1

31

PAOOO

11862

16500591

HEADLIGHT

2

32

PAOZZ

11862

5966249

.SCREW

4

33

PAOZZ

11862

16501759

.RING ASSEMBLY,RETAI

1

UOC:194,208,209,210,230,231,252,254

34

PAOZZ

08806

H6054

.LAMP,INCANDESCENT

1

35

PAOZZ

11862

5968095

.HOUSING,LIGHT

1

36

PAOZZ

11862

459461

SPRING,HELICAL,EXTE

2

END OF FIGURE

42-1

SECTION II

TM 9-2320-289-20P

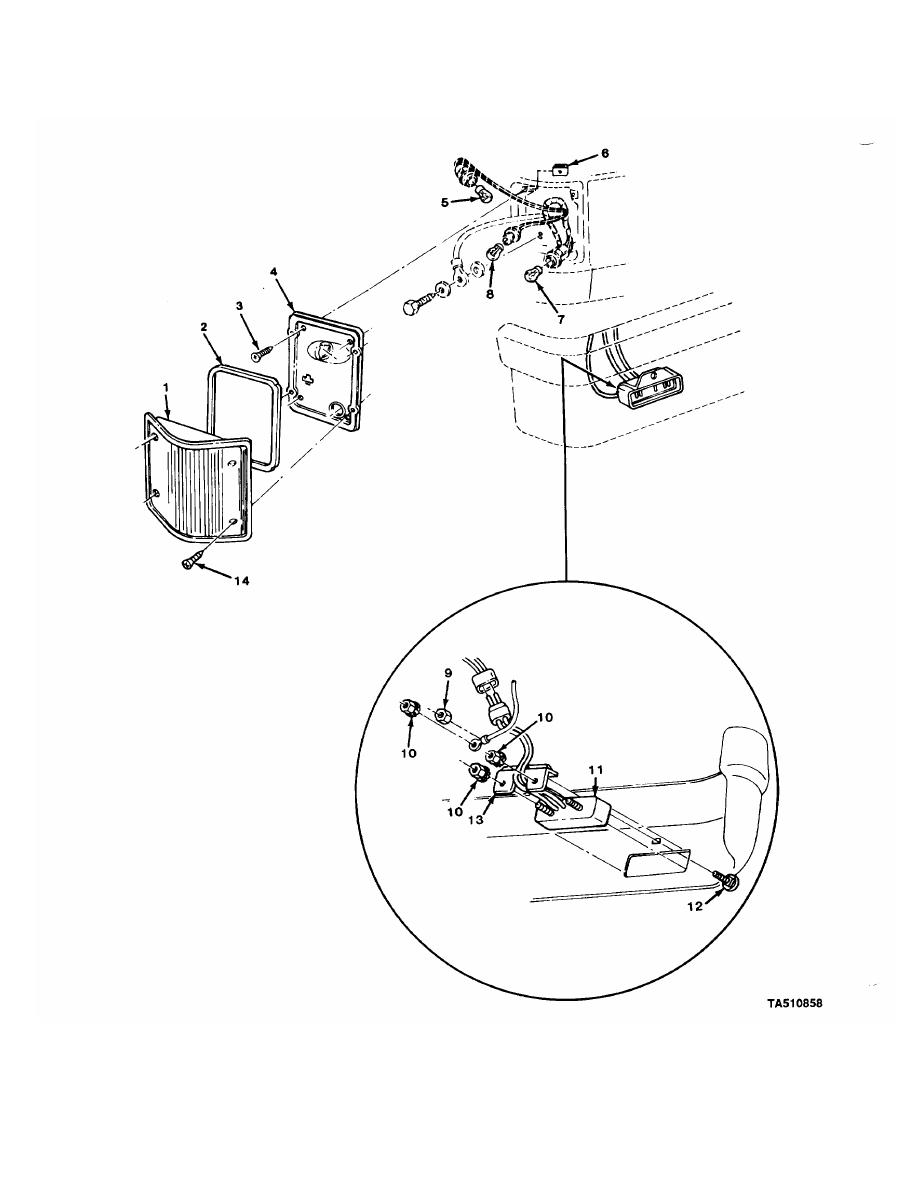

FIGURE 43. REAR BLACKOUT LAMPS AND TAlLLAMPS ILLUMINATING COMPONENTS
