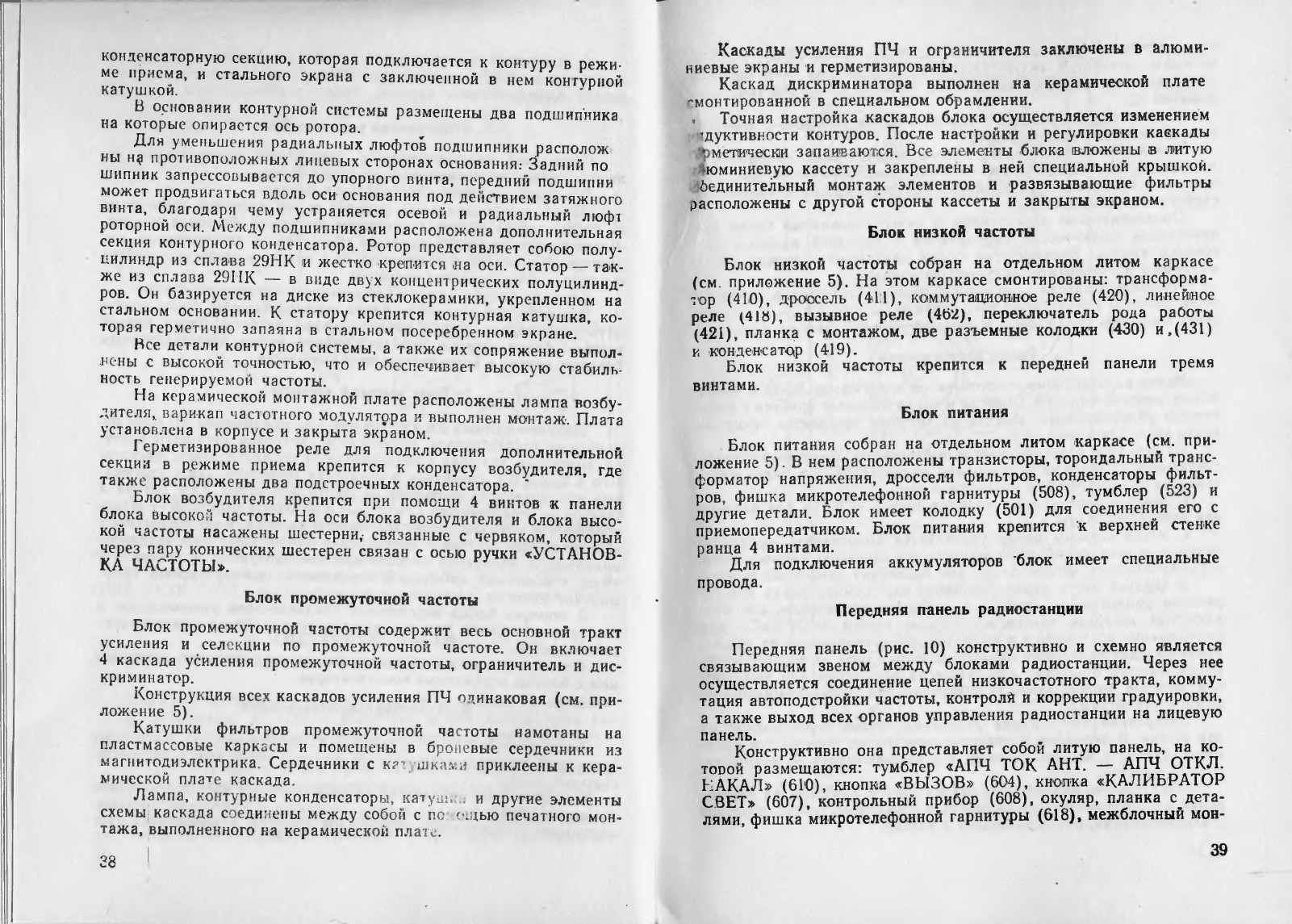

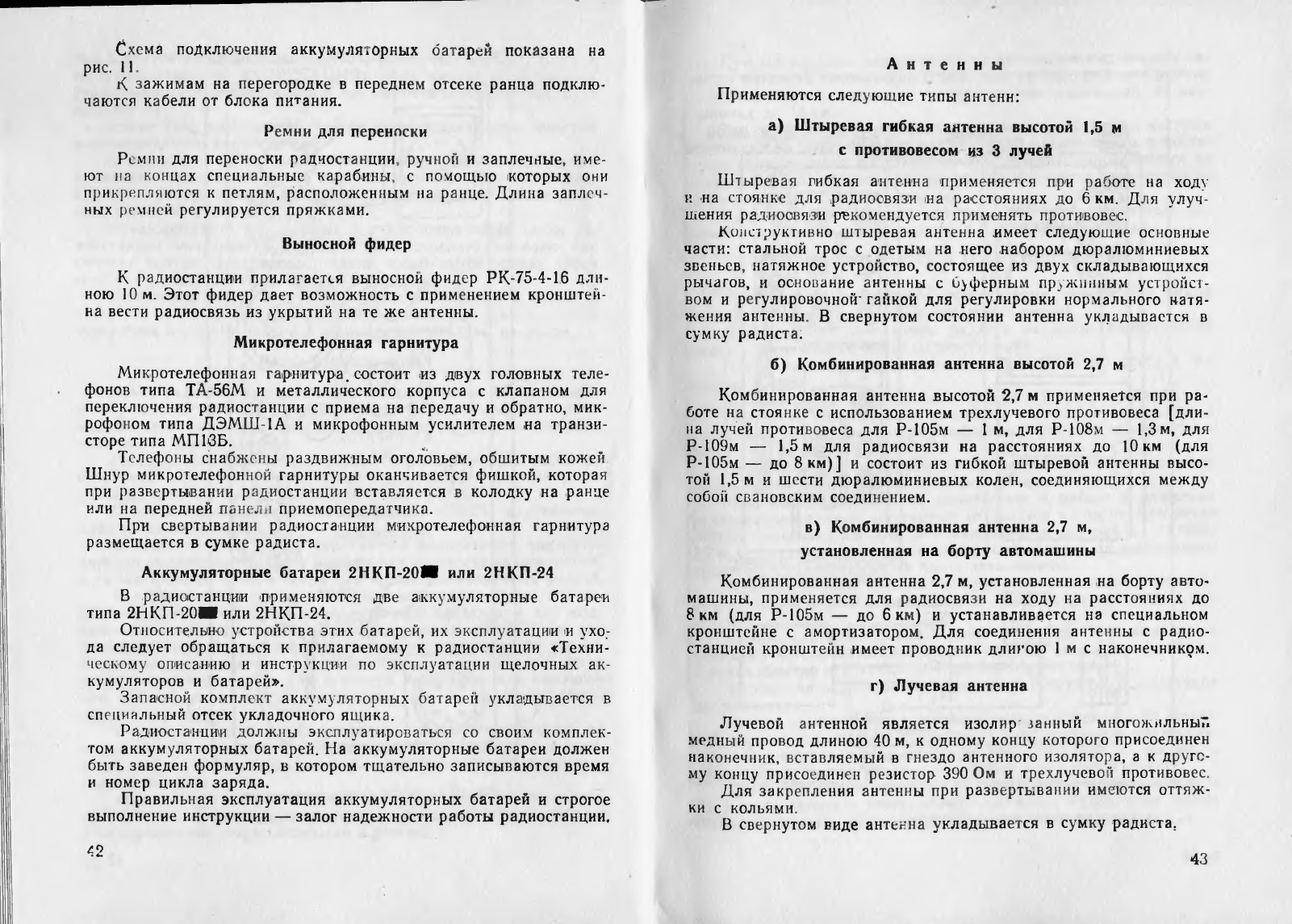

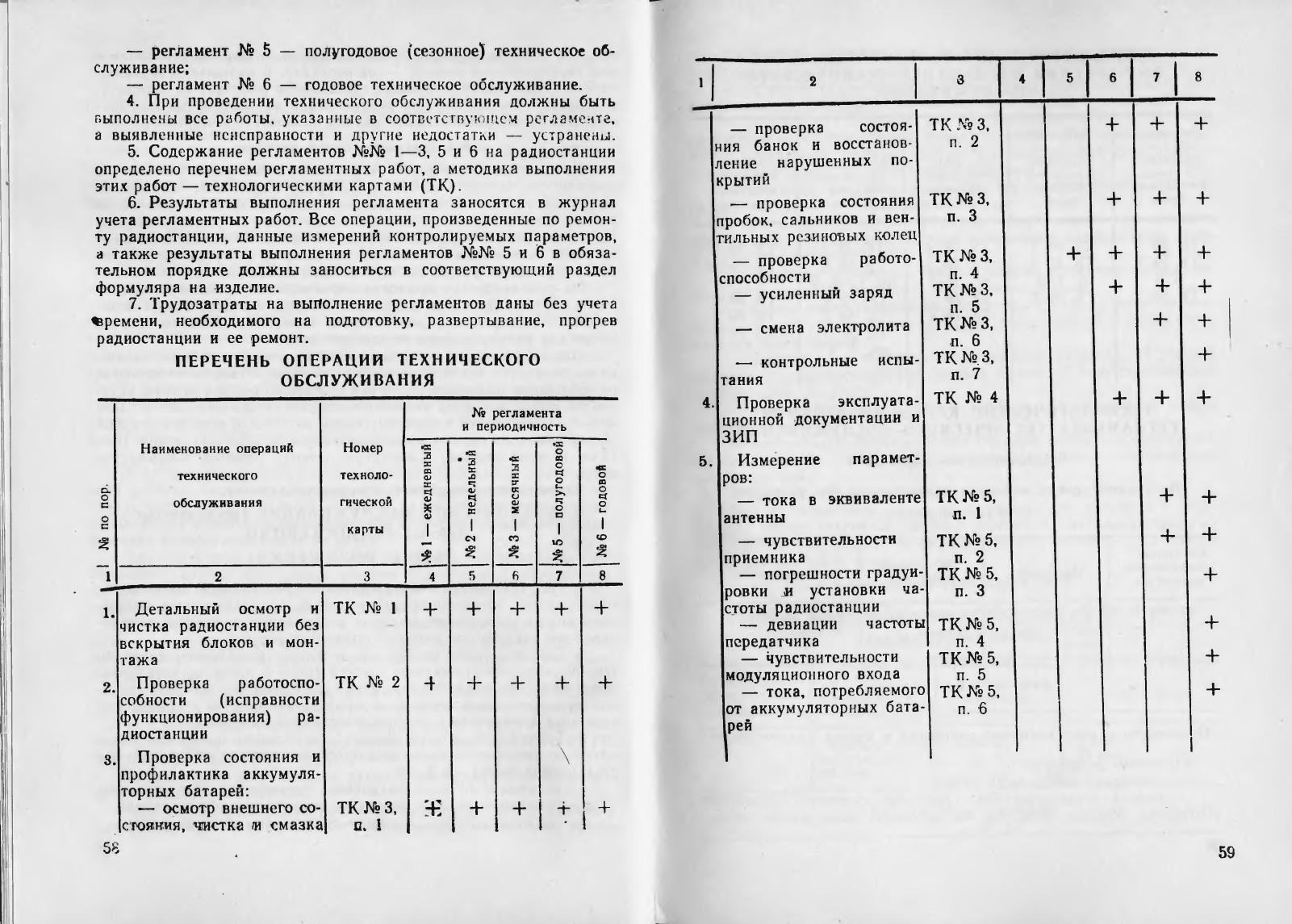

Радиостанции Р-105М, Р-108М, Р-109М. Руководство по эксплуатации и ТО - часть 2

В малых (2-осных) крытых вагонах радиостанции отгружаются по 280 штук в 4 ряда.

6. УПАКОВКА И МАРКИРОВКА

Упаковка действующего комплекта радиостанции и запасного имущества производится в укладочные ящики, изготовленные из высококачественной фанеры и окрашенные в защитный цвет.

На верхней крышке укладочного ящика производится сле-лующая маркировка: тип радиостанции, ее заводской номер, вес и надпись: «Верх, осторожно, не кантовать».

На боковых стенках ящика маркируется условное обозначение положения «верх» (знак рюмка).

Радиостанции могут «поставляться в герметизированной упаковке в полиэтиленовых заваренных чехлах, которые размещены внутри укладочного ящика. На торцевой стенке ящика имеется контрольное окно для наблюдения за состоянием имущества по изменяющемуся цвету селикагеля-индикатора.

Упакованные таким образом изделия могут храниться в течение 5—6 лет с регулярной переконсервацией согласно инструкции

0.005.104, которая находится в прозрачном чехле под крышкой укладочного ящика.

На верхней крышке укладочного ящика производится следующая маркировка: тип радиостанции, ее заводской номер, вес, дата консервации, надпись: «Верх, осторожно, не кантовать» и надпись: «Герметизировано». На передней боковой стенке ящика имеется надпись: «Не вскрывать: герметизировано».

Часть вторая Инструкция по эксплуатации
I. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При эксплуатации и ремонте радиостанции необходимо помнить следующее:

При хранении радиостанции не рекомендуется оставлять аккумуляторные батареи в аккумуляторном отсеке.

К проведению работ по техническому обслуживанию радиостанции допускается личный состав, имеющий твердые практические навыки в эксплуатации и обслуживании закрепленной техники связи и знающий соответствующие правила мер безопасности.

Личный состав, выполняющий техническое обслуживание, должен помнить, что небрежное или неумелое обращение с радиостанцией и нарушение инструкции по эксплуатации может вызвать выход ее из сгроя.

Перед включением радиостанции обслуживающий персонал обязан проверить правильность и надежность подключения проводов питания.

Во время проведения регламентных работ при включенной радиостанции запрещается:

— подключать и отключать аккумуляторные батареи;

— проверять наличие напряжения на клеммах и проводниках прикосновением к ним рукой или токопроводящими предметами.

Устранение неисправностей механического характера производить только при выключенных источниках питания.

При выполнении регламентных работ на аккумуляторных батареях:

— принимать меры предосторожности от попадания электролита на открытые участки кожи и одежду;

осуществлять вентиляцию помещений, в которых производится заряд аккумуляторных батарей;

— запрещается пользоваться открытым огнем при зарядке аккумуляторных батарей.

При работе с включенной радиостанцией в режиме РЕТРАНСЛЯЦИЯ необходимо соблюдать осторожность, так как клемма «ЛИНИЯ» в режиме ПЕРЕДАЧА, а также при работе с вынесенного пульта управления находится иод напряжением 80 В.

При развертывании и свертывании штыревой антенны соблюдать осторожность с целью предотвращения ранения рук.

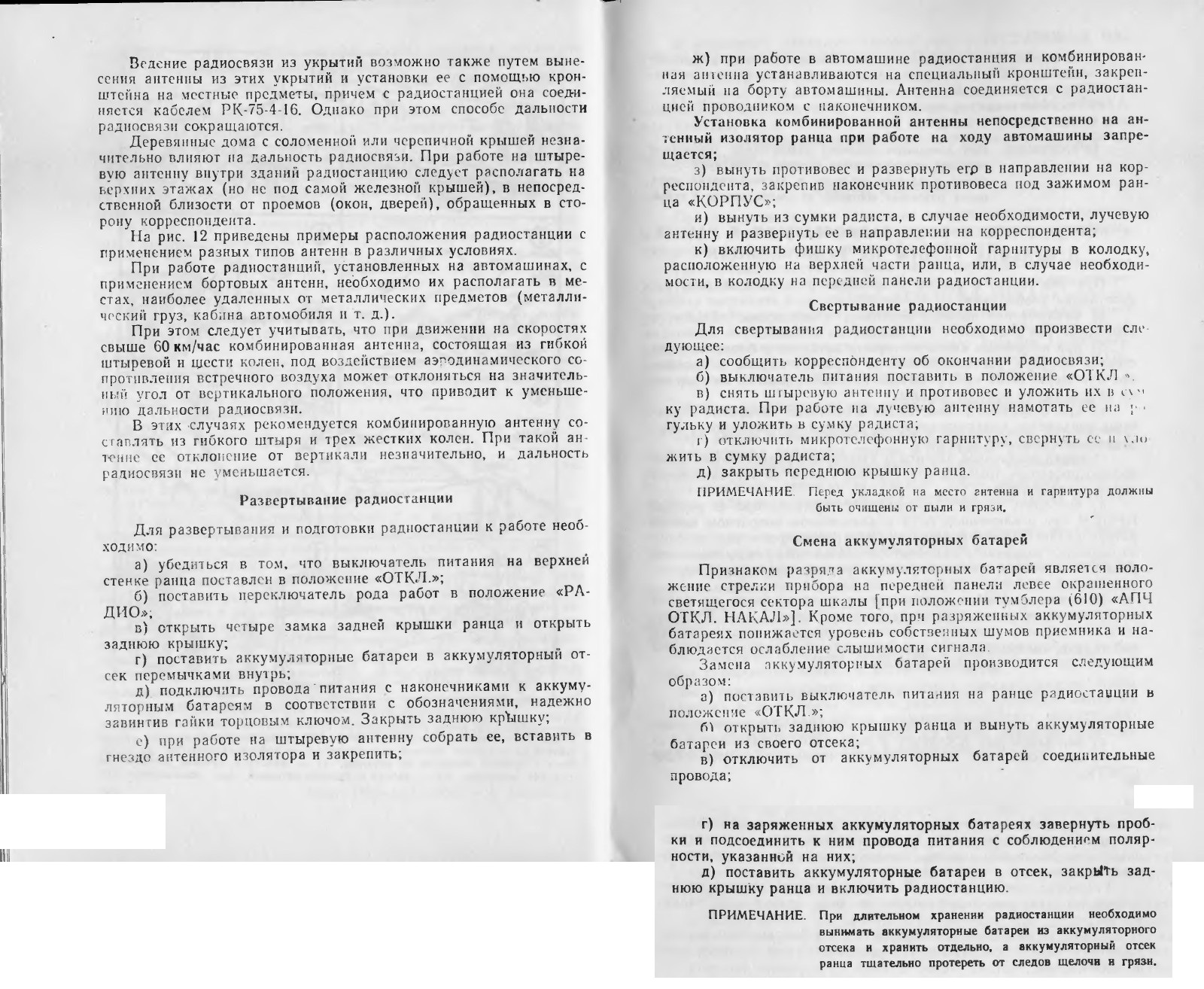

2. ПОРЯДОК РАЗМЕЩЕНИЯ, РАЗВЕРТЫВАНИЯ И СВЕРТЫВАНИЯ
Особенности радиосвязи и выбор места расположения радиостанции

При работе на радиостанции, особенно на предельных дальностях радиосвязи, необходимо помнить следующее:

Выбор места расположения радиостанции должен производиться с учетом особенностей распространения ультракоротких радиоволн. Электромагнитные волны, распространяясь вдоль земной поверхности и встречая на своем пути препятствия, в гой или иной мере могут огибать их, одновременно отражаться и поглощаться ими. Чем короче радиоволна, тем меньше выражена ее способность огибать препятствия и тем в большей степени радиоволна отражается и поглощается. Отражение и поглощение радиоволн диапазона данных радиостанций выражены в значительной степени, а способность огибать препятствия — небольшая. При работе в горной, лесистой местности и в условиях города это необходимо учитывать. Наибольшее значение имеют рельеф местности и местные предметы, расположенные в непосредственной близости от радиостанции. Препятствия, находящиеся на расстоянии в 3—5 раз большем, чем высота их, оказывают значительно меньше влияния на Дальность и надежность радиосвязи.

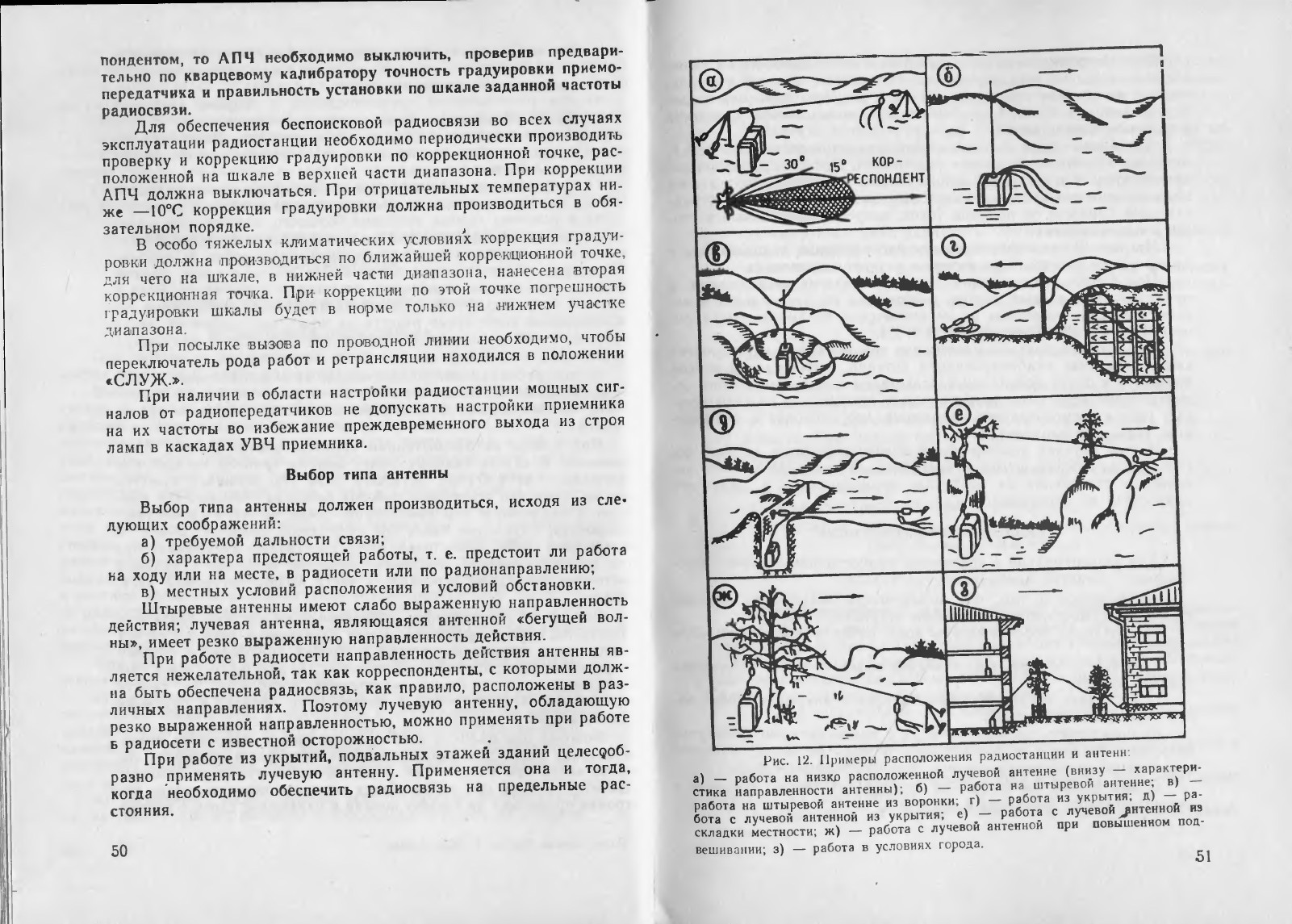

При выборе места расположения радиостанции надо руководствоваться следующими правилами:

а) не располагать радиостанцию в непосредственной близости от местных препятствий, находящихся в направлении на корреспондента, как, например, крутых скатов возвышенностей, насыпей, каменных и железобетонных зданий, металлических сооружений, поперечно идущих линий электропередачи и линий проводной связи и т. п.;

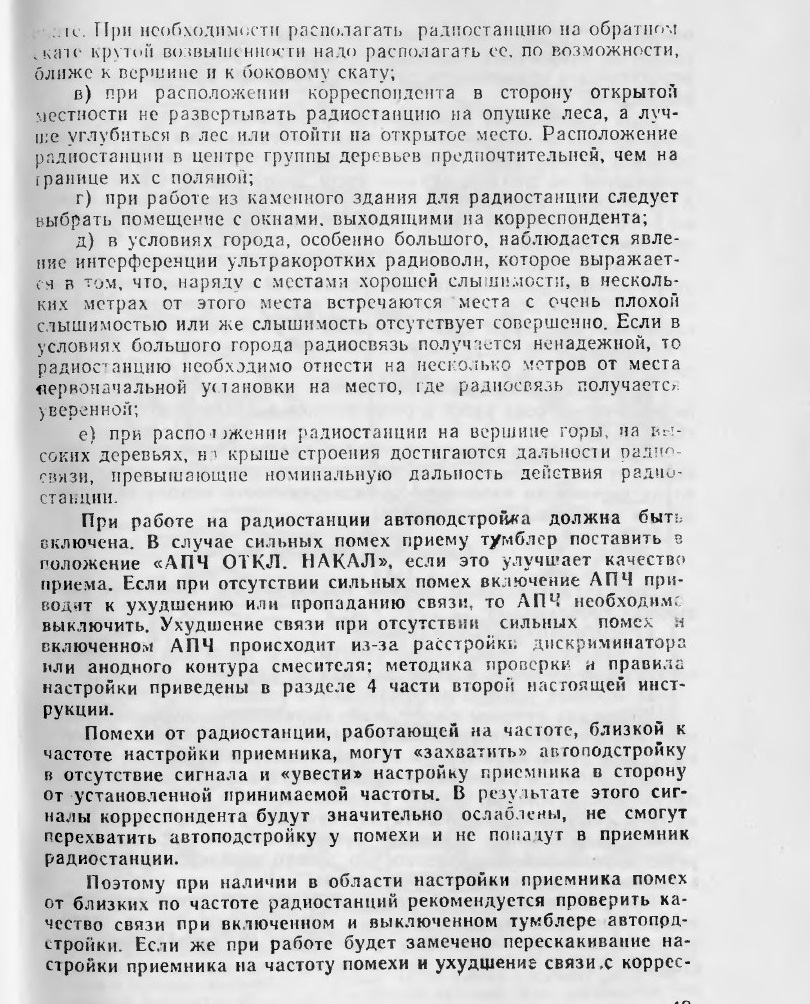

б) располагать радиостанцию, если позволяют обстоятельства, на скате горы, обращенном к корреспонденту, или на боковом

3. ПОРЯДОК ПОДГОТОВКИ РАДИОСТАНЦИИ К РАБОТЕ И ПРАВИЛА РАБОТЫ НА РАДИОСТАНЦИИ

При подготовке к работе и проверке работоспособности радиостанции необходимо:

а) выключатель питания поставить в положение «ВКЛ.», а переключатель рода работ — в положение «РАДИО»;

б) при исправных аккумуляторных батареях и блоке питания стрелка прибора, расположенного на передней панели, в положении тумблера (610) АПЧ ОТКЛ. НАКАЛ» должна находиться на закрашенном секторе шкалы;

в) при исправной радиостанции в головных телефонах гарнитуры появляется характерный шум, который исчезает, когда корреспондент начинает передачу;

г) перед установкой частоты и настройкой радиостанции необходимо проверить точность градуировки шкалы по коррекционной точке радиостанции;

д) проверить точность настройки дискриминатора. В режиме ПРИЕМ при отключенной АПЧ и включенном кварцевом калибраторе радиостанции производится настройка приемника на одну из гармоник кварцевого калибратора (по шкале на коррекционной риске) по нулевым биениям, прослушиваемым в телефонах микро-телефонной гарнитуры радиостанции.

Включается АПЧ и подстроечным конденсатором на плате дискриминатора вновь добиваются нулевых биений, прослушиваемых в телефонах гарнитуры. Затем, подстраивая конденсатор на плате дискриминатора, добиться минимального изменения частоты биений при выключенной и включенной АПЧ.

Установка частоты и настройка радиостанции

Для установки частоты и настройки радиостанции необходимо:

а) переключатель поставить в положение «РАДИО»;

б) для освещения шкалы нажать кнопку «КАЛИБРАТОР СВЕТ»;.

в) установить заданную частоту ручкой «УСТАНОВКА ЧА« СТОТЫ» и зафиксировать ручкой «СТОПОР»;

г) тумблер поставить в положение «АПЧ ТОК АНТ.»;

д) нажать клапан на микротелефонной гарнитуре и добиться, наибольшего отклонения стрелки прибора ручками «НАСТРОЙКА АНТЕННЫ».

В этом случае радиостанция будет настроена как на передачу, так и на прием.

Ведение радиосвязи

При передаче нажать .клапан на микротелефонной гарнитуре и говорить в микрофон нормальным голосом, внятно, не торопясь. Микрофон держать на расстоянии 2-М см от рта.

При приеме отпустить клапан на микротелефонной гарнитуре и слушать на головные телефоны. В случае сильных помех приему тумблер поставить в положение «АПЧ ОТКЛ. НАКАЛ», если это улучшает качество приема. Если при отсутствии сильных помех включение АПЧ приводит к ухудшению или к потере связи (из-за расстройки дискриминатора или анодного контура смесителя), необходимо скорректировать градуировку и работать без АПЧ, Для работы на ходу радиостанция одевается за спину.

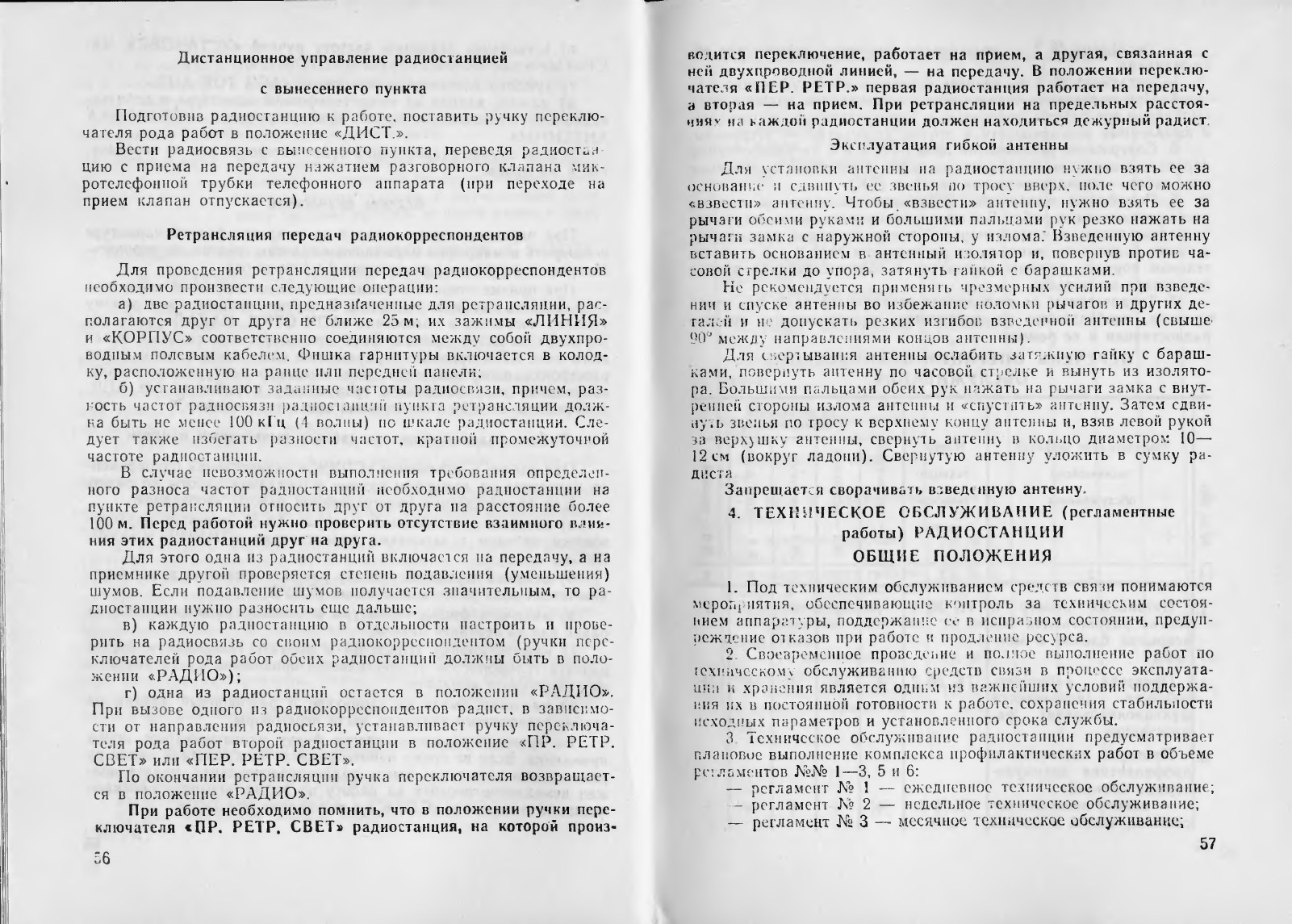

Работа радиостанции при связи с вынесенным пунктом

При работе в положении «СЛУЖ» радиостанция одновременно находится на дежурном приеме в ожидании работы по радио.

Для осуществления вышеуказанной работы необходимо:

а) соединить телефонный аппарат ТА-57 полевым двухпроводным кабелем с зажимами радиостанции «ЛИНИЯ» и «КОРПУС»;

б) открыть переднюю крышку ранца и поставить ручку переключателя рода работ в положение «СЛУЖ »;

в) включить фишку гарнитуры в колодку, расположенную на ранце или на передней панели;

г) нажать кнопку «ВЫЗОВ» и вызвать телефониста. Вызов радиста телефонистом осуществляется вращением ручки индуктора телефонного аппарата;

д) нажимая рычаг на гарнитуре и разговорный клапан на трубке телефонного аппарата, вести переговоры.

Во время переговоров слегка будут прослушиваться шумы приемника. Если во время работы радиста по проводной линии на радиостанцию поступит вызов радиокорреспондента, радист должен немедленно перейти на работу по радио, переведя переключатель из положения «СЛУЖ.» в положение «РАДИО».
