BUHLER VERSATILE Трактор модели 435/485/53. Руководство - часть 22

435/485/535

4-37

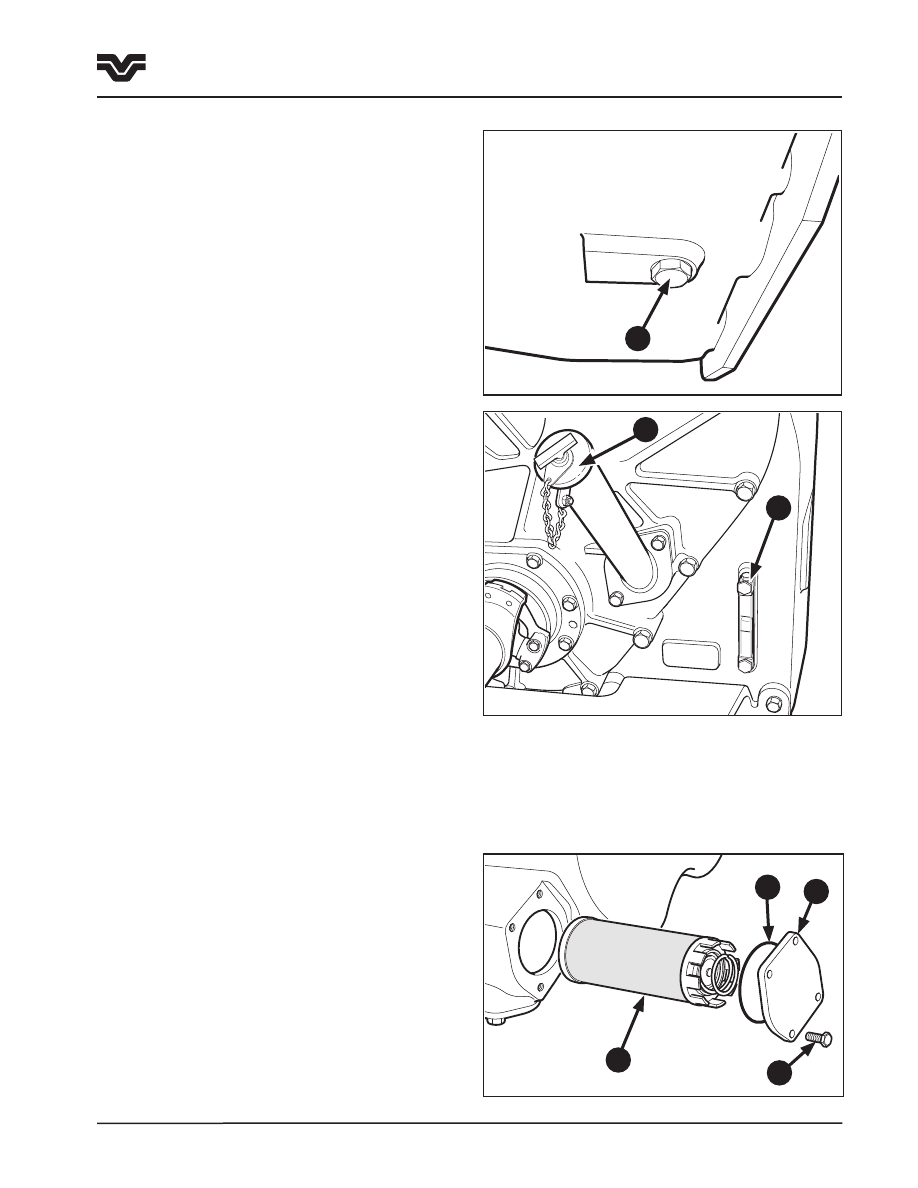

Операция 48

Замена масла коробки передач (Коробка

передач CAT TA22)
Проверьте уровень масла, когда трактор стоит на

ровной поверхности и двигатель выключен .
Трактор должен работать достаточное количество

времени,  чтобы  масло  коробки  передач  могло

разогреться . Снимите сливную пробку (1) с корпуса

коробки передач и дайте маслу стечь в поддон .
Замените  сливную  пробку  и  затяните  с  усилием

108 Нм . Заполните коробку передач новым маслом

через  заливную  горловину  (2)  до  необходимого

уровня, как указано на визуальном указателе (3) .
ПРИМЕЧАНИЕ:  3,8  л  масла  коробки  передач

поднимет уровень в визуальном указателе на 10

мм.
Визуально  проверьте  коробку  передач  на  утечки .

Проведите  проверку  на  утечки  под  коробкой

передач и вокруг сливной пробки .

Операция 49

Очистка всасывающей сетки коробки передач

(Коробка передач CAT TA22)
На коробке передач CAT TA22 есть съемная сетка

отстойника,  расположенная  на  правой  стороне

передней  части  корпуса  коробки  передач .  Чтобы

снять всасывающую сетку, сделайте следующее:
ПРИМЕЧАНИЕ:  Нет  необходимости  сливать

масло  коробки  передач  перед  снятием

всасывающей сетки.
Снимите  четыре  болта  (4)  и  плоскую  крышку  (5)  с

корпуса коробки передач .
Снимите  уплотнительное  кольцо  (6)  с  внутренней

стороны  плоской  крышки .  Проверьте  состояние

уплотнительного  кольца  и  при  необходимости

замените  его,  перед  тем  как  устанавливать  его  в

бороздку на внутренней стороне плоской крышки .
Снимите  всасывающую  сетку  (7)  с  корпуса

коробки  передач  и  очистите  ее  с  помощью

невоспламеняющегося очищающего растворителя .
Установите всасывающую сетку обратно в корпус,

удостоверившись,  что  она  помещена  должным

образом .
Установите плоскую крышку (2) с помощью четырех

болтов (1) и затяните с усилием 75 Нм .

F4-101

F4-99

2

3

1

Раздел 4 - Смазка и техническое обслуживание

Каждые 1000 часов

F4-103

4

5

6

7

4-38

435/485/535

F4-50

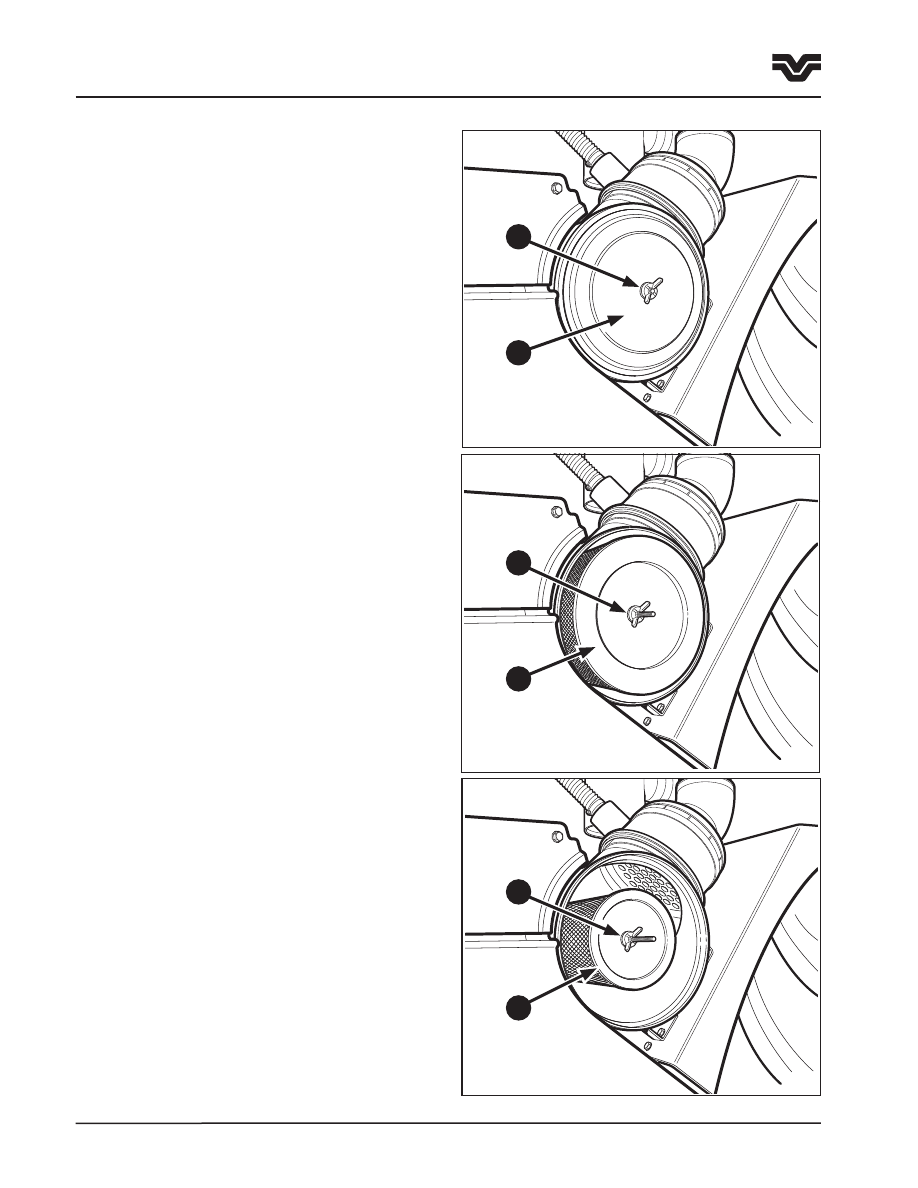

Операция 50

Замена  внешних  и  внутренних  элементов

воздушного фильтра двигателя
Воздухоочиститель двигателя состоит из внешнего

и внутреннего фильтрующих элементов и фильтра

предварительной очистки выхлопных газов . Фильтр

предварительной очистки удаляет пыль из воздуха

и выбрасывает ее через глушитель выхлопа .
ВАЖНО: При техническом обслуживании во время

замены  воздушных  фильтров  необходимо  надеть

маску. Не вдыхайте пыль.
Чтобы получить доступ к внутренним и наружным

элементам, снимите гайку–барашек (1) на наружной

стороне  крышки .  Снимите  крышку  (2)  с    коробки

воздушного фильтра .

Снимите внешний  элемент (3), сняв гайку-барашек

(4) и вытащив элемент из фильтрующей коробки .

Снимите  внутренний  элемент  (5),  сняв  гайку-

барашек  (6)  и  вытащив  элемент  из  фильтрующей

коробки .
Очистите

внутреннюю

часть

корпуса

воздухоочистителя  безворсовой  салфеткой  перед

тем, как устанавливать элемент .

F4-51

1

2

4

3

F4-52

6

5

Раздел 4 - Смазка и техническое обслуживание

Каждые 1000 часов

435/485/535

4-39

Раздел 4 - Смазка и техническое обслуживание

Каждые 1000 часов

F4-54

F4-53

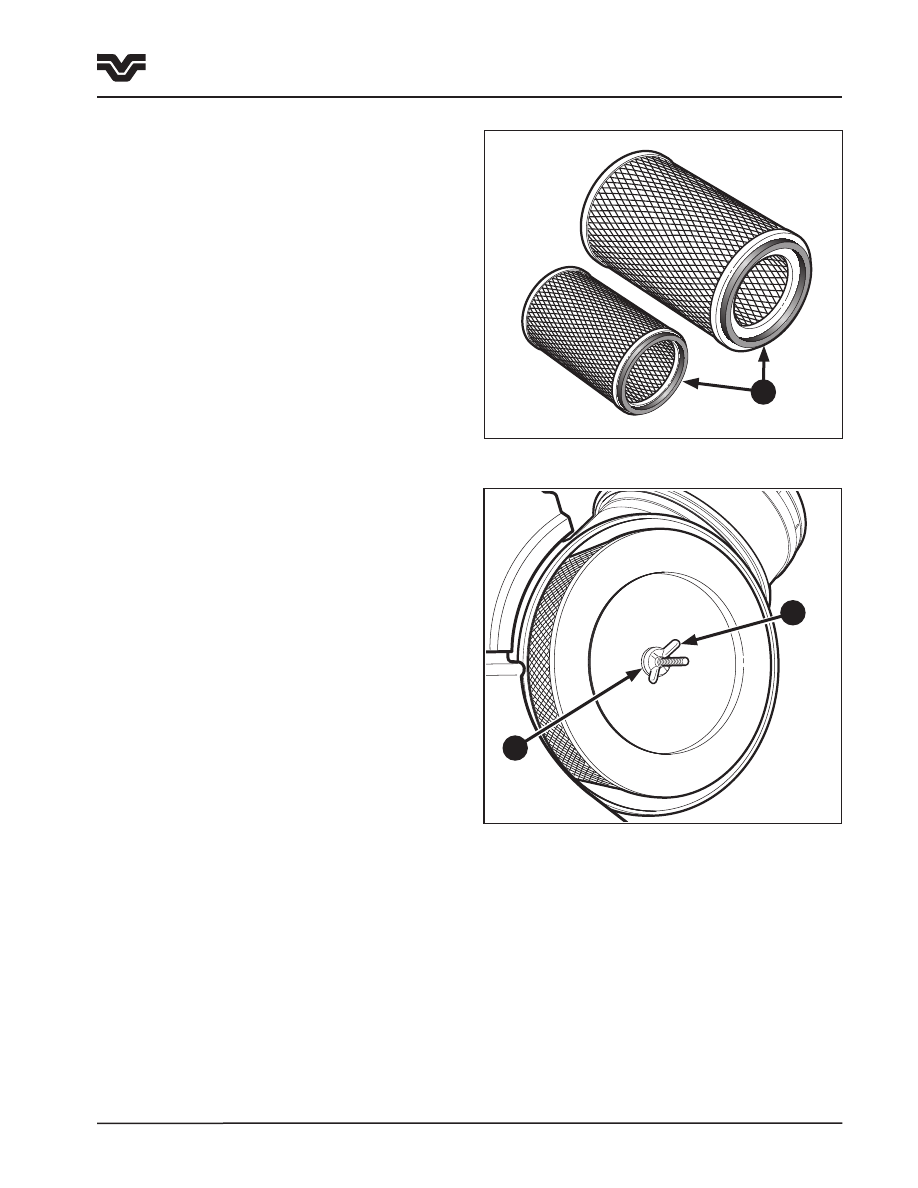

Осмотрите уплотнения (1) на обоих новых элементах

перед их установкой . Трещины или повреждения на

резиновом уплотнении свидетельствуют о том, что

его необходимо заменить .

Установите  элементы  в  фильтрующую  коробку .

Удостоверьтесь, что уплотнение на конце фильтра

полностью соприкасается с корпусом воздушного

фильтра .  На  гайках-барашках  (2)  имеются

маленькие  уплотнения  (3)  на  внутренней  стороне,

которые должны быть в хорошем состоянии перед

затяжкой  гаек-барашков .  Если  на  уплотнениях  (3)

имеются повреждения, замените их . Затем надежно

затяните гайки-барашки .
Запасной  наружный  (первичный)  элемент  Н/Д:

86034042
Запасной

внутренний

(предохранительный)

элемент Н/Д: 86034041
ПРИМЕЧАНИЕ:  Вы  можете  заказать  запасные

элементы у дилера.

Операция 51

Настройка троса сцепления

(только  для  механической  трансмиссии  с

синхронизаторами)
Эта

процедура

должна

выполняться

квалифицированным  техническим  персоналом,

свяжитесь с вашим представительством Versatile .

1

2

3

4-40

435/485/535

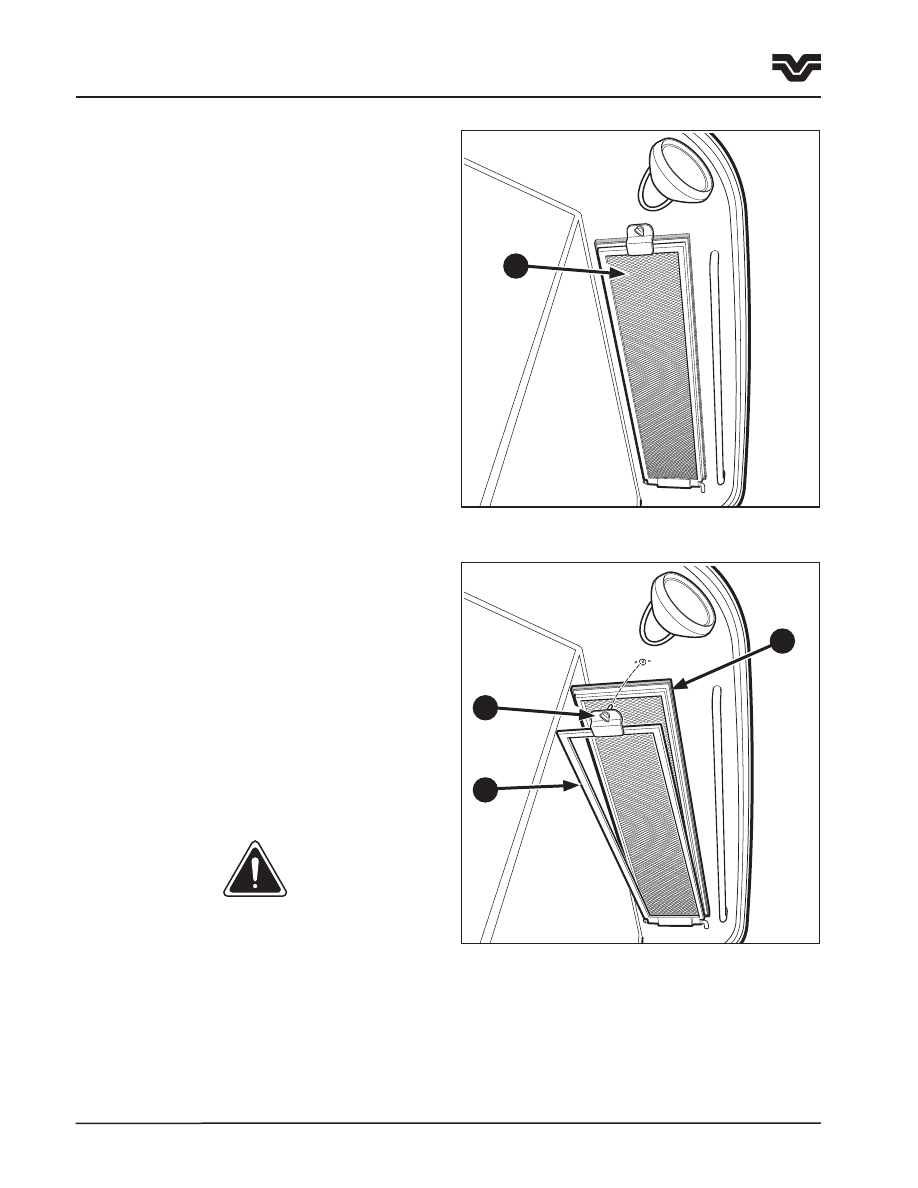

Операция 52

Замена воздушного фильтра кабины
Воздушный  фильтр  кабины  (1),  расположенный  в

задней  части  кабины,  необходимо  периодически

заменять,

чтобы

воздушная

система

кабины

функционировала

с

максимальной

эффективностью .

Чтобы снять воздушный фильтр кабины, поверните

фиксатор (2) . Это освободит раму фильтра (3) и ее

можно будет откинуть, чтобы снять фильтр .
Посветите  на  одну  сторону  нового  элемента  и

проверьте  на  разрывы .  Точка  света  означает

разрыв  в  бумаге  элемента .  Если  это  происходит,

элемент необходимо заменить .
Установите  новый  элемент  в  раму  и  проверьте

прокладку  (4)  по  периметру  элемента  на  вмятины

и  трещины .  При  обнаружении  повреждений,

замените фильтр .
Закрепите фильтр рамой, повернув фиксатор (2) .
Запасной  воздушный  фильтр  кабины  Н/Д:

86032161
ПРИМЕЧАНИЕ:  Запасные  элементы  можно

заказать у дилера.

ПРЕДУПРЕЖДЕНИЕ:  ВОЗДУШНЫЙ  ФИЛЬТР

КАБИНЫ СКОНСТРУИРОВАН, ЧТОБЫ УДАЛЯТЬ

ПЫЛЬ ИЗ ВОЗДУХА, НО НЕ ДЛЯ ТОГО, ЧТОБЫ

УДАЛЯТЬ  ХИМИЧЕСКИЕ  ПАРЫ.  СЛЕДУЙТЕ

УКАЗАНИЯМ  ПРОИЗВОДИТЕЛЯ  ХИМИЧЕСКИХ

ВЕЩЕСТВ  В  ОТНОШЕНИИ  ЗАЩИТЫ  ОТ

ОПАСНЫХ ХИМИЧЕСКИХ ВЕЩЕСТВ.

F4-26

F4-25

2

4

3

1

Раздел 4 - Смазка и техническое обслуживание

Каждые 1000 часов

435/485/535

4-41

Раздел 4 - Смазка и техническое обслуживание

Каждые 1200 часов

Операция 53

Замена масла коробки передач

(1407 Twindisc без разрыва потока мощности)
Чтобы  слить  масло  коробки  передачпроведите

следующие операции .
Трактор должен работать достаточное количество

времени,  чтобы  масло  коробки  передач  могло

разогреться .  Снимите  сливную  пробку  (1),

расположенную  на  нижней  левой  задней  стороне

корпуса  коробки  передач  и  дайте  маслу  стечь  в

поддон .
Поставьте  сливную  пробку  и  затяните  с  усилием

108 Нм . Наполните коробку передач новым маслом

через  заливную  горловину  (2)  до  необходимого

уровня, как указано на визуальном указателе (3) .

F4-17

2

3

1

4-42

435/485/535

F4-30

ON

OFF

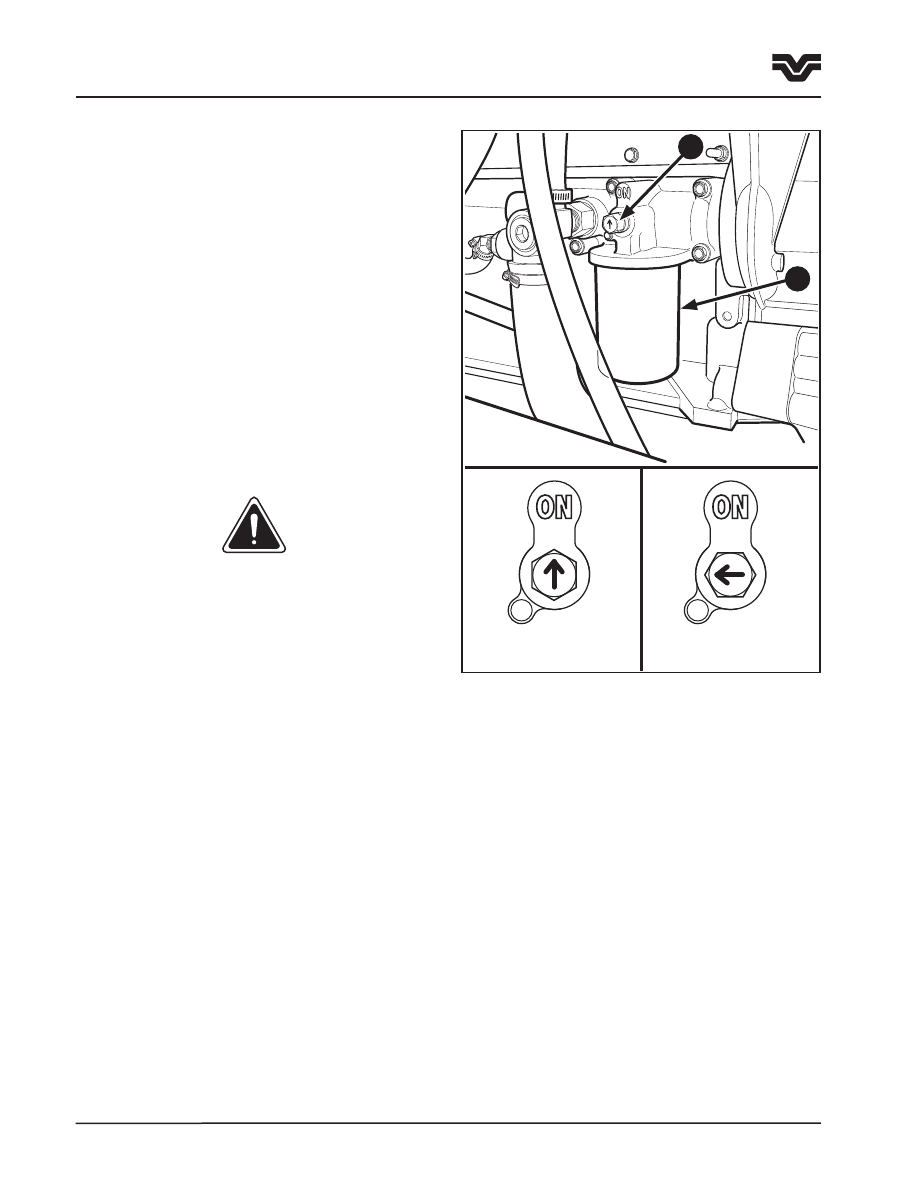

Операция 54

Замена фильтра системы охлаждения
Фильтр системы охлаждения необходимо заменять,

чтобы  гарантировать,  что  в  системе  охлаждения

двигателя  поддерживается  достаточный  уровень

порошковой  химической  присадки  DCA4,  которая

требуется для обеспечения максимальной защиты

от  коррозии .  Для  замены  фильтра  выполните

следующее:
Поверните  запорный  вентиль  охладителя  (1)  в

позицию “OFF” (ВЫКЛ) . Снимите крышку радиатора .

Открутите  и  выбросьте  старый  фильтр  системы

охлаждения  (2) .  Очистите  поверхность  прокладки

на  головке  фильтра .  Нанесите  тонкий  слой

смазочного  масла  на  уплотняющую  поверхность

прокладки  перед  установкой  нового  фильтра

системы охлаждения .
ПРИМЕЧАНИЕ:  Трактора  всех  моделей  имеют

один

одноступенчатый

фильтр

системы

охлаждения,

оборудованный

запорным

вентилем,  установленным  на  правой  стороне

двигателя.

ПРЕДУПРЕЖДЕНИЕ:  НЕ  СНИМАЙТЕ  КРЫШКУ

РАДИАТОРА

С

ГОРЯЧЕГО

ДВИГАТЕЛЯ.

ГОРЯЧИЙ

ПАР

МОЖЕТ

ПРИЧИНИТЬ

СЕРЬЕЗНЫЕ

ТЕЛЕСНЫЕ

ПОВРЕЖДЕНИЯ.

УДАЛИТЕ

ГЕРМЕТИЧНУЮ

КРЫШКУ

СИСТЕМЫ

ОХЛАЖДЕНИЯ

И

ЗАКРОЙТЕ

ЗАПОРНЫЕ  ВЕНТИЛИ,  ПЕРЕД  ТЕМ  КАК

СНЯТЬ  ФИЛЬТР  СИСТЕМЫ  ОХЛАЖДЕНИЯ.

НЕВЫПОЛНЕНИЕ ДАННЫХ ДЕЙСТВИЙ МОЖЕТ

ПРИВЕСТИ  К  ТЕЛЕСНОМУ  ПОВРЕЖДЕНИЮ

ВСЛЕДСТВИЕ  РАЗБРЫЗГИВАНИЯ  НАГРЕТОЙ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ.
ПРИМЕЧАНИЕ: Не допускайте попадания масла

внутрь  фильтра.  Масло  негативно  влияет  на

присадку DCA4.
Установите  новый  фильтр  на  головке  фильтра .

Затяните фильтр, пока прокладка не соприкоснется

с поверхностью головки фильтра .
Затяните фильтр еще на 1/2 или 3/4 поворота .
ПРИМЕЧАНИЕ:  Чрезмерное  затягивание  может

нарушить резьбу или повредить головку фильтра.

Не  используйте  инструменты  при  затягивании

фильтра.
Поверните запорный вентиль системы охлаждения

в  положение  “ON”  (ВКЛ) .  Включите  двигатель  и

проверьте, нет ли утечек охлаждающей жидкости .

После того, как из системы выйдет воздух, снова

проверьте уровень охлаждающей жидкости .

1

2

Раздел 4 - Смазка и техническое обслуживание

Каждые 1500 часов или ежегодно

435/485/535

4-43

Раздел 4 - Смазка и техническое обслуживание

Каждые 1500 часов или ежегодно

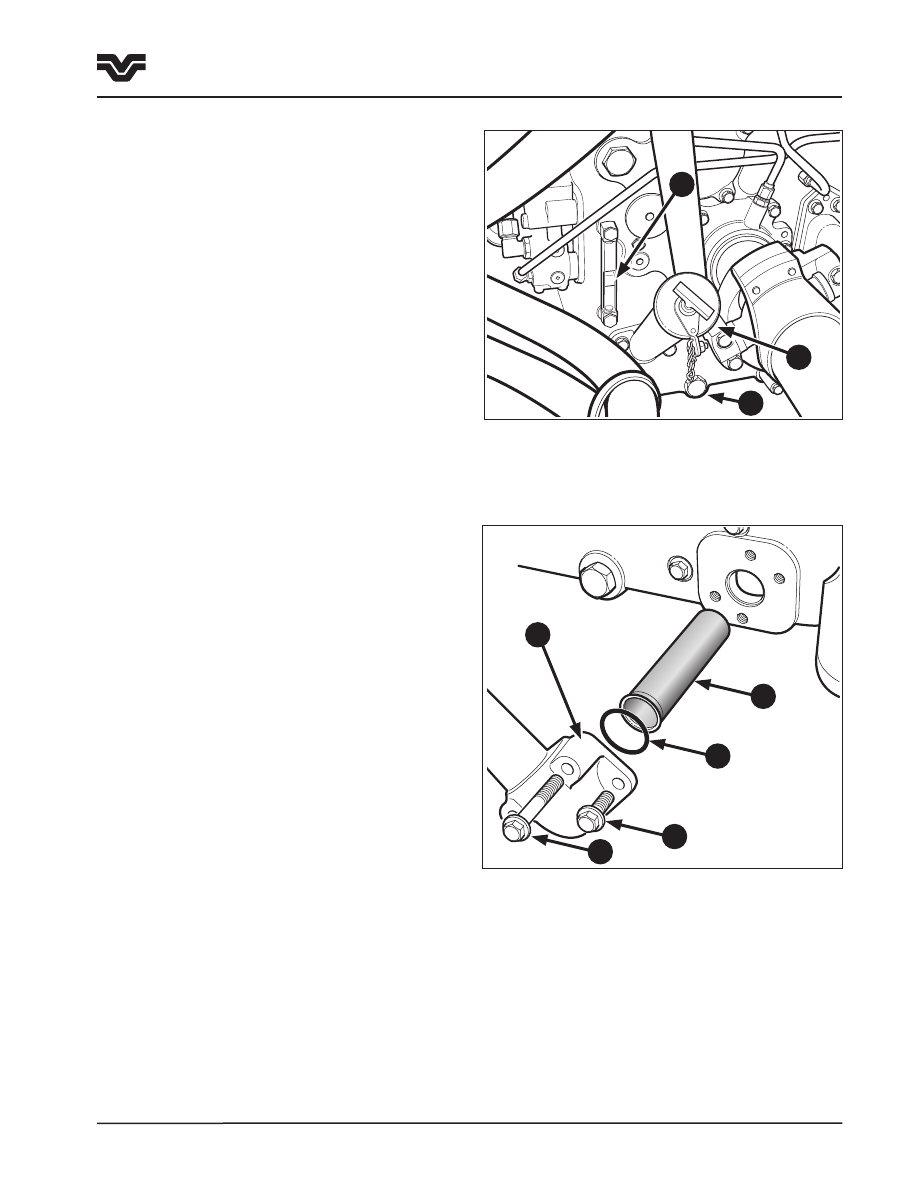

Операция 55

Замена масла коробки передач

(только коробки передач с инхронизаторами)
Чтобы  слить  масло  коробки  передач,  проведите

следующие операции .
Коробка передач с синхронизаторами - Трактор

должен работать достаточное количество времени,

чтобы масло коробки передач могло разогреться .

Снимите  сливную  пробку  (1)  с  корпуса  коробки

передач и дайте маслу стечь в поддон .
Поставьте  сливную  пробку  и  затяните  с  усилием

108 Нм . Заполните коробку передач новым маслом

через  заливную  горловину  (2)  до  необходимого

уровня, как указано на визуальном указателе (3) .

Операция 56

Очистка всасывающей сетки

(только

для

коробки

передач

с

синхронизаторами)
Коробка передач с синхронизаторами оборудована

съемной  сеткой  отстойника,  расположенной  во

впускной трубе трансмиссии, которая нуждается в

периодической очистке . Чтобы снять всасывающую

сетку, выполните следующее:
Слейте масло коробки передач (см . операцию 49) .
Ослабьте и снимите четыре болта (7), которые крепят

блок  всасывающего  трубопровода  (8)  к  задней

части  коробки  передач .  Уберите  трубку,  чтобы

получить доступ к всасывающему отверстию .
Снимите  всасывающую  сетку  (9)  с  всасывающего

отверстия и очистите ее с помощью подходящего

растворителя .
Удалите уплотнительное кольцо (10) с передней части

блока всасывающего трубопровода (8) . Проверьте

и  при  необходимости  замените  уплотнительное

кольцо  (10)  перед  тем  как  вставлять  его  снова  в

блок  всасывающего  трубопровода .  Установите

болты  блока  всасывающего  трубопровода  (7)  и

затяните с усилием 75 Нм .
ВАЖНО:

Коробка

передач

1407

Twindisc

оборудована  неснимаемой  всасывающей  сеткой,

которая не требует технического обслуживания.

Только коробка передач с синхронизаторами

F4-16

3

2

1

F4-71

7

7

8

10

9

Только коробка передач с синхронизаторами

4-44

435/485/535

F4-90

F4-89

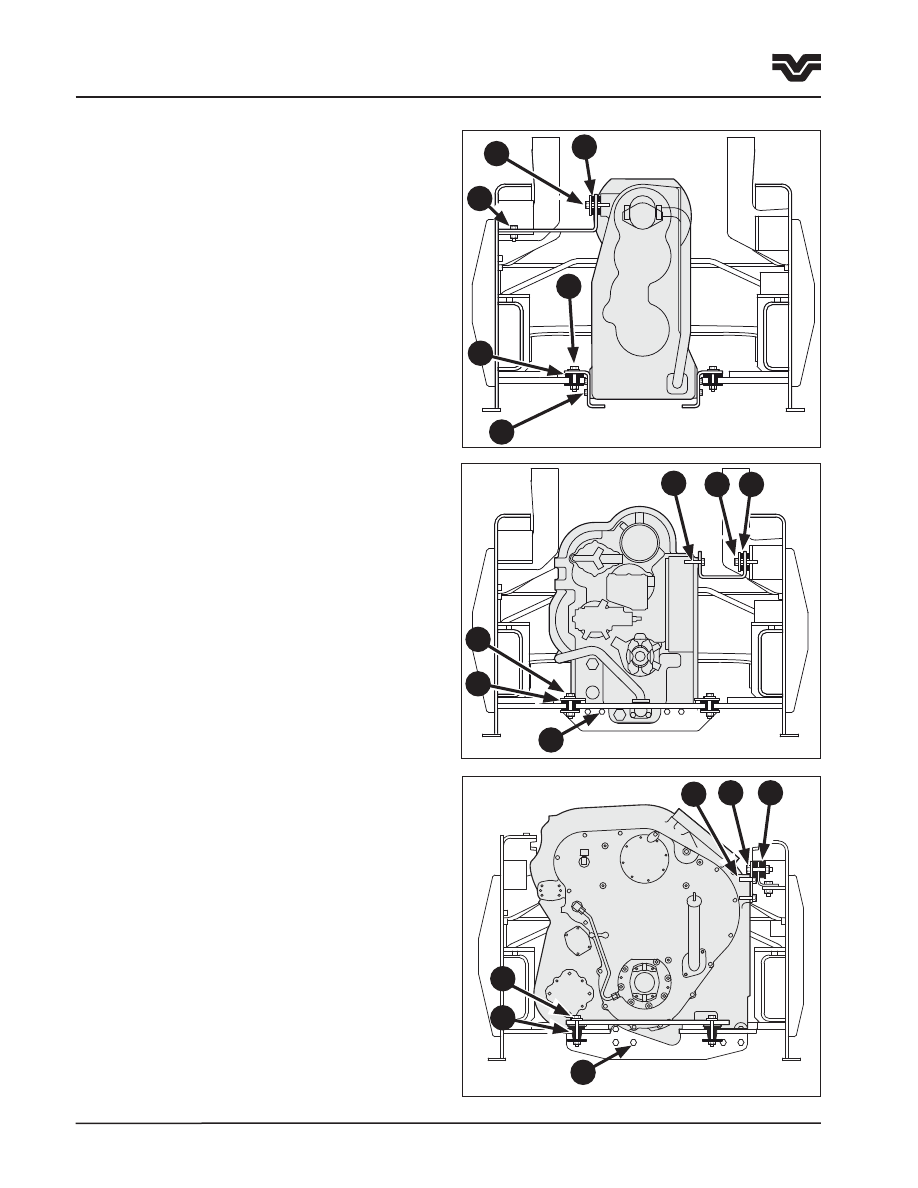

Операция 57

Проверка креплений коробки передач
Проверьте состояние и усилие затяжки резиновых

креплений  коробки  передач  и  металлических

крепёжных  приспособлений  на  коробке  передач

с  синхронизаторами  и  на  коробке  передач  без

разрыва потока мощности .
Коробка передач с синхронизаторами
Коробка  передач  с  синхронизаторами  держится

на  передней  раме  трактора  с  помощью  четырех

нижних  креплений  (1)  и  двух  верхних  креплений

(2) . Проверьте крепления на повреждения и износ .

Затяните болты нижних опорных кронштейнов (3) с

усилием 224 Нм  и болты верхних кронштейнов (4)

с усилием 397 Нм . Затяните болты креплений (5) с

усилием 280 Нм .

Коробка  передач  1407  Twindisc  без  разрыва

потока мощности
Коробка передач 1407 держится на передней раме

трактора с помощью четырех нижних креплений (6)

и двух верхних креплений (7) . Проверьте крепления

на  повреждения  и  износ .  Затяните  болты  нижних

опорных  кронштейнов  (8)  и  болты  верхних

кронштейнов (9) с усилием 224 Нм . Затяните болты

креплений (10) с усилием 280 Нм .

Коробка передач CAT TA22 без разрыва

потока мощности
Коробка передач CAT TA22 держится на передней

раме  трактора  с  помощью  четырех  нижних

креплений  (11)  и  двух  верхних  креплений  (12) .

Проверьте  крепления  на  повреждения  и  износ .

Затяните болты нижних опорных кронштейнов (13)

и  болты  верхних  кронштейнов  (14)  с  усилием  224

Нм . Затяните болты креплений (15) с усилием 280

Нм .
Если  крепления  коробки  передач  необходимо

заменить, свяжитесь с дилером .

2

5

4

1

3

5

6

8

9 7

10

10

F4-104

  F4-89

  F4-90

Раздел 4 - Смазка и техническое обслуживание

Каждые 1500 часов или ежегодно

 F4-104

15

11

13

12

14

15
