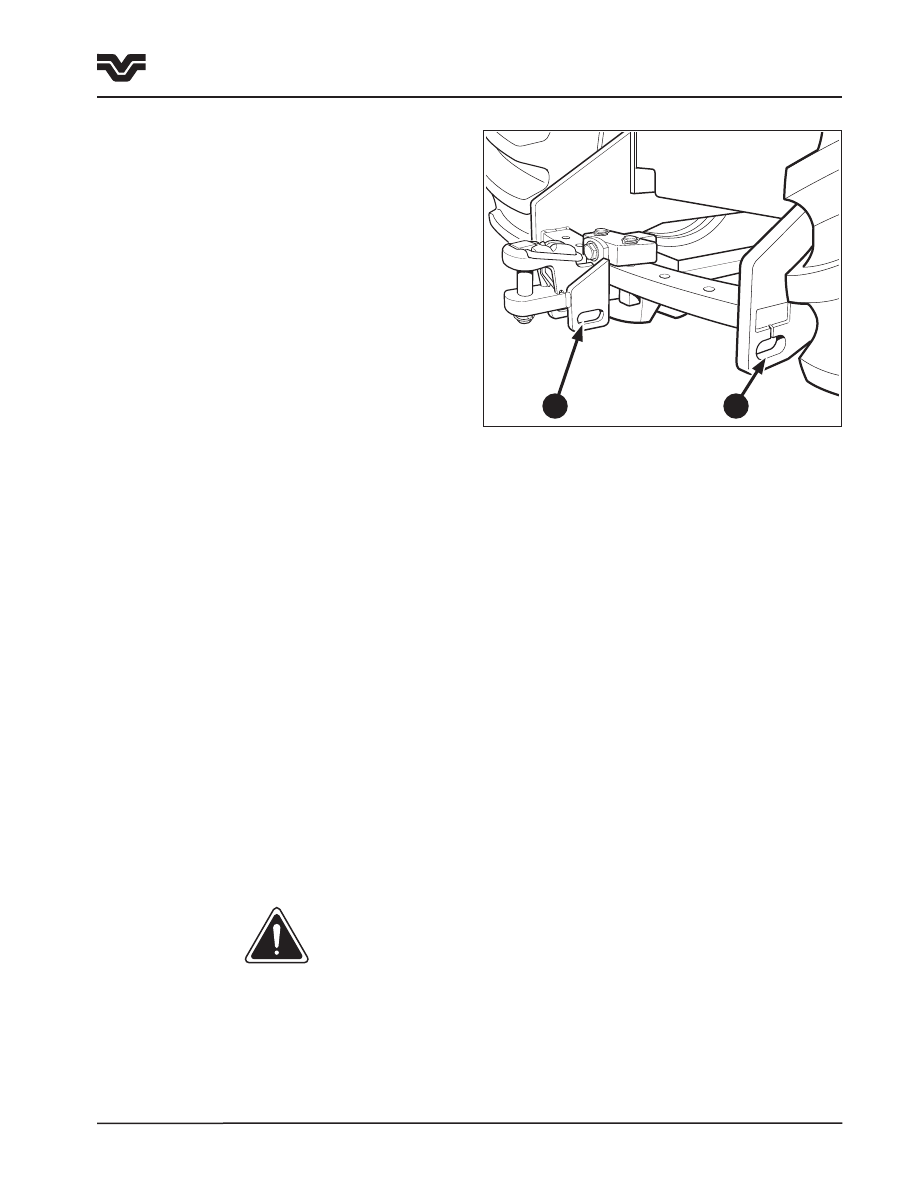

Предохранительные  цепи  навесного

оборудования

Навесное

оборудование,

снабженное

предохранительными  цепями,  присоединяется

к  трактору  при  помощи  проушин  для  стяжки  (1)

и  проушины  для  цепи  (2)  на  сцепном  устройстве

и  каркасе  сцепного  устройства .  Убедиться,  что

цепи  достаточно  свободны,  дают  возможность

трактору поворачивать и не препятствуют повороту

навесного оборудования .
Предохранительная цепь должна быть достаточно

прочной, чтобы выдержать большой вес навесного

оборудования,

буксируемого

трактором .

Инструкции по присоединению предохранительных

цепей  и  вес  оборудования  –  см .  руководство  по

эксплуатации навесного оборудования .
Дилер может оказать помощь в соответствующем

присоединении  предохранительных  цепей  к

трактору .

Транспортировка навесного оборудования

При присоединении навесного оборудования и его

буксировке  трактором,  соблюдайте  следующие

меры предосторожности:

Присоединять  оборудование  разрешается

•

только к сцепному устройству .

Для  предотвращения  раскачивания  навесного

•

оборудования из стороны в сторону убедиться,

что  сцепное  устройство  зафиксировано  на

месте боковыми блоками .

При транспортировке навесного оборудования

•

по  дороге  следует  располагать  сцепное

устройство  в  центральном  положении,  для

устойчивости

трактора

и

буксируемого

оборудования .

Обязательно  использовать  штифт-фиксатор

•

сцепного  устройства  для  предотвращения

отцепления

навесного

оборудования

от

трактора .

Для

предотвращения

выезда

навесного

•

оборудования на полосу встречного движения

или  в  кювет  в  случае  выпадения  пальца

сцепного  устройства,  следует  использовать

предохранительные  цепи  для  присоединения

навесного оборудования к сцепному устройству

и  раме  сцепного  устройства  при  движении  по

дорогам общего пользования .

Следует передвигаться с безопасной скоростью

•

буксировки,

определенной

изготовителем

навесного оборудования .

Следует

использовать

предупреждающее

•

об

опасности

оборудование,

требуемое

правилами .

ОСТОРОЖНО: ПРИ БУКСИРОВКЕ ГРУЗОВ ИЛИ

НАВЕСНОГО ОБОРУДОВАНИЯ СО СКОРОСТЬЮ

СВЫШЕ  16  КМ/ЧАС  ,  ВЕС  БУКСИРУЕМОГО

ОБОРУДОВАНИЯ  НЕ  ДОЛЖЕН  ПРЕВЫШАТЬ

ВЕСА

ТРАКТОРА,

ЕСЛИ

НАВЕСНОЕ

ОБОРУДОВАНИЕ  НЕ  СНАБЖЕНО  ТОРМОЗНОЙ

СИСТЕМОЙ. ЕСЛИ ОБОРУДОВАНИЕ СНАБЖЕНО

ТОРМОЗНОЙ СИСТЕМОЙ, ВЕС ОБОРУДОВАНИЯ

НЕ  ДОЛЖЕН  ПРЕВЫШАТЬ  ВЕС  ТРАКТОРА

БОЛЕЕ, ЧЕМ В ДВА РАЗА.

Раздел 3 - Принцип работы

Буксирно-сцепное устройство

3-72

435/485/535

Раздел 3 - Принцип работы

Внешние световые приборы

F3-83

OFF

HEAD

LOWER

UPPER

A

B

C

D

F3-82

F3-81

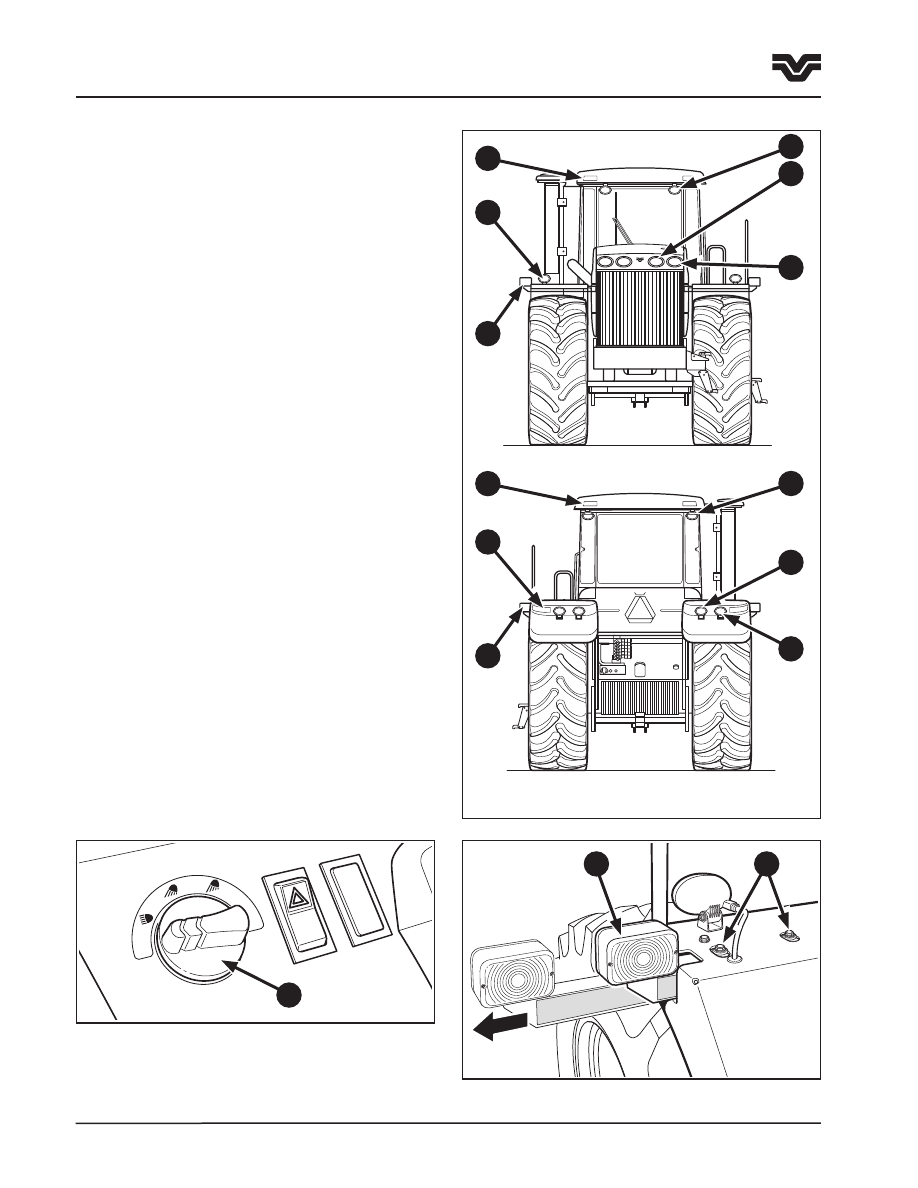

Внешние световые приборы

Трактор

оборудован

внешними

световыми

приборами  для  безопасности  и  работы  в  ночное

время или в условиях недостаточного освещения .
Освещение управляется главным переключателем

света  (1) .  Функциональное  описание  главного

переключателя света – см . стр . 3-19 .
На  рисунке  F3-82  показано  расположение

следующих внешних световых приборов:
Фары (2) (дальний/ближний свет) х 2
Нижние рабочие фонари (3 и 4) х 8
Верхние рабочие фонари (5) х 4 (опция)
Сигнальные/аварийные фонари (6) х 4
Задние/сигнальные фонари и стоп-сигнал (7) х 2
Габаритные/сигнальные (8) х 2
Выдвижные габаритные фонари (8), расположенные

на передних крыльях используются при оснащении

трактора сдвоенными  и строенными шинами .
Для регулировки, освободить два крепежных болта

(9)  и  передвинуть  фонари  так,  чтобы  обозначить

полную  ширину  шин .  Зафиксировать  на  месте,

затянув болты .
Ксеноновые

рабочие

фонари

высокой

интенсивности  (HID),  находящиеся  в  положении

(4) или устанавливаются на заводе, или имеются в

продаже у авторизованного дилера . Такие фонари

дают более натуральный свет, в 2,5 раза большей

интенсивности,  чем  стандартные  галогенные

лампы .

5

4

2

6

3

8

7

6

5

4

3

8

1

8

9

435/485/535

3-73

F3-85

F3-84

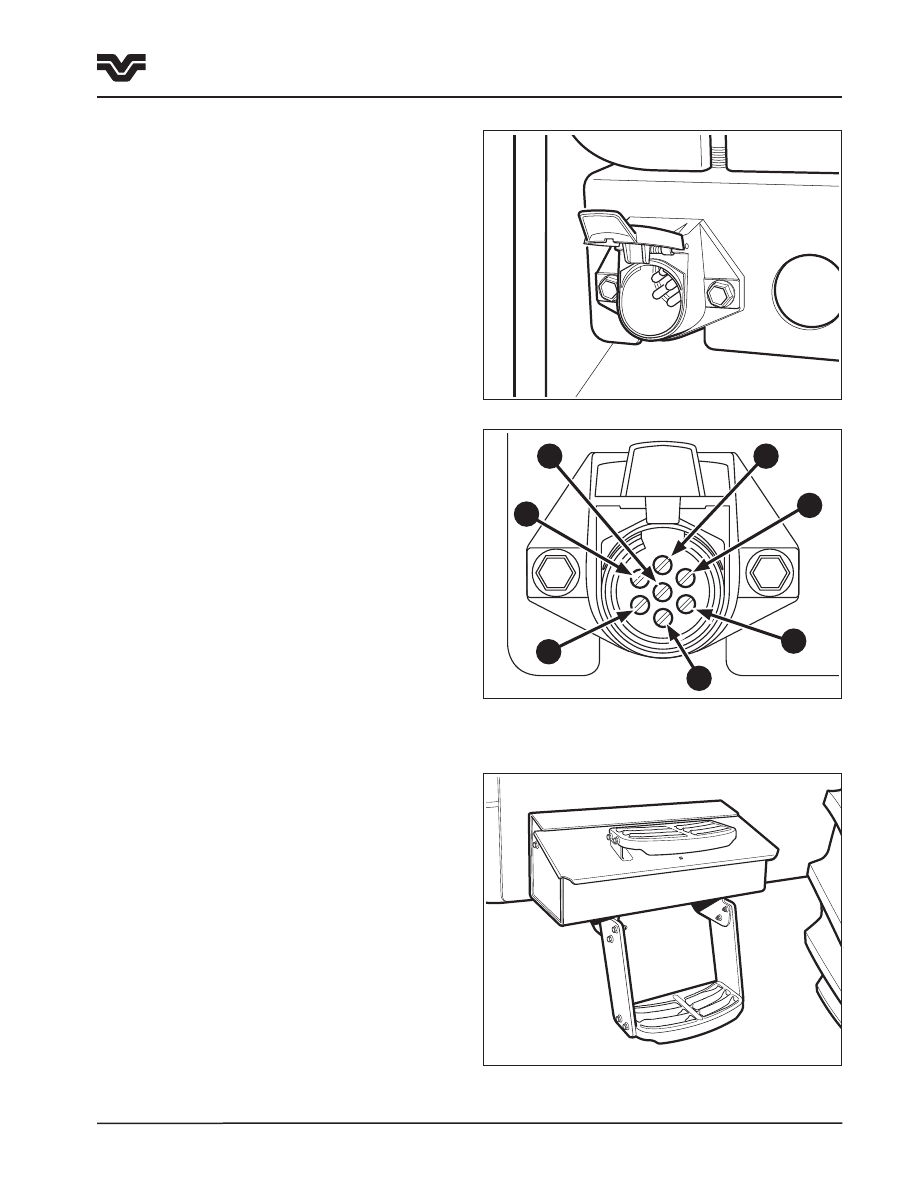

Разъем прицепа

Разъем  прицепа  расположен  на  кронштейне

разрывных  гидравлических  муфт  в  задней  части

трактора .
Это  семиштырьковый  разъем,  который  можно

использовать

для

подключения

фонарей

прицепа  или  как  соединитель  для  подключения

переключателя

состояния

дополнительного

оборудования .
Клеммы  разъема  идентифицируются  следующим

образом:
Клемма 1 -  масса
Клемма 2 - рабочие фонари
Клемма 3 - левый сигнал поворота
Клемма 4 -  стоп-сигналы
Клемма 5 -  правый сигнал поворота
Клемма 6 -  задние фонари
Клемма 7 -  дополнительный. (включаемый



ключом зажигания 12-вольтовый



вывод питания, защищенный



предохранителем 20 А)

Для  подключения  жгута  проводов  прицепа,  в

продаже у дилера имеется штыревой разъем (BVI

№ по каталогу 59624) .

Инструментальный ящик

Инструментальный

ящик

расположен

на

левой  передней  раме  трактора .  С  крышкой

инструментального  ящика  можно  использовать

замок .

1

2

3

4

5

6

7

F3-116

Раздел 3 - Принцип работы

Внешние световые приборы

3-74

435/485/535

Раздел 3 - Принцип работы

Общий обзор гидравлической системы

Гидравлическая система

Трактор  может  быть  оборудован  стандартной

гидравлической  системой  с  ручным  управлением

или (опция) электрогидравлической системой (EHR) .

В  стандартной  комплектации  система  состоит  из

гидравлического  резервуара,  гидравлического

насоса  переменного  расхода  с  изменением

нагрузки,  узла  клапана  рабочего  оборудования

с

возможностью

управления

расходом,

гидравлических  разрывных  муфт,  масляного

фильтра и масляного радиатора .
Главный  регулирующий  клапан  обеспечивает

приоритетный  поток  для  рулевого  управления

и  дополнительный  поток  к  клапану  рабочего

оборудования .  Насос-дозатор рулевого управления

с закрытым центром получает приоритетный поток,

который запитывает цилиндры рулевой системы .

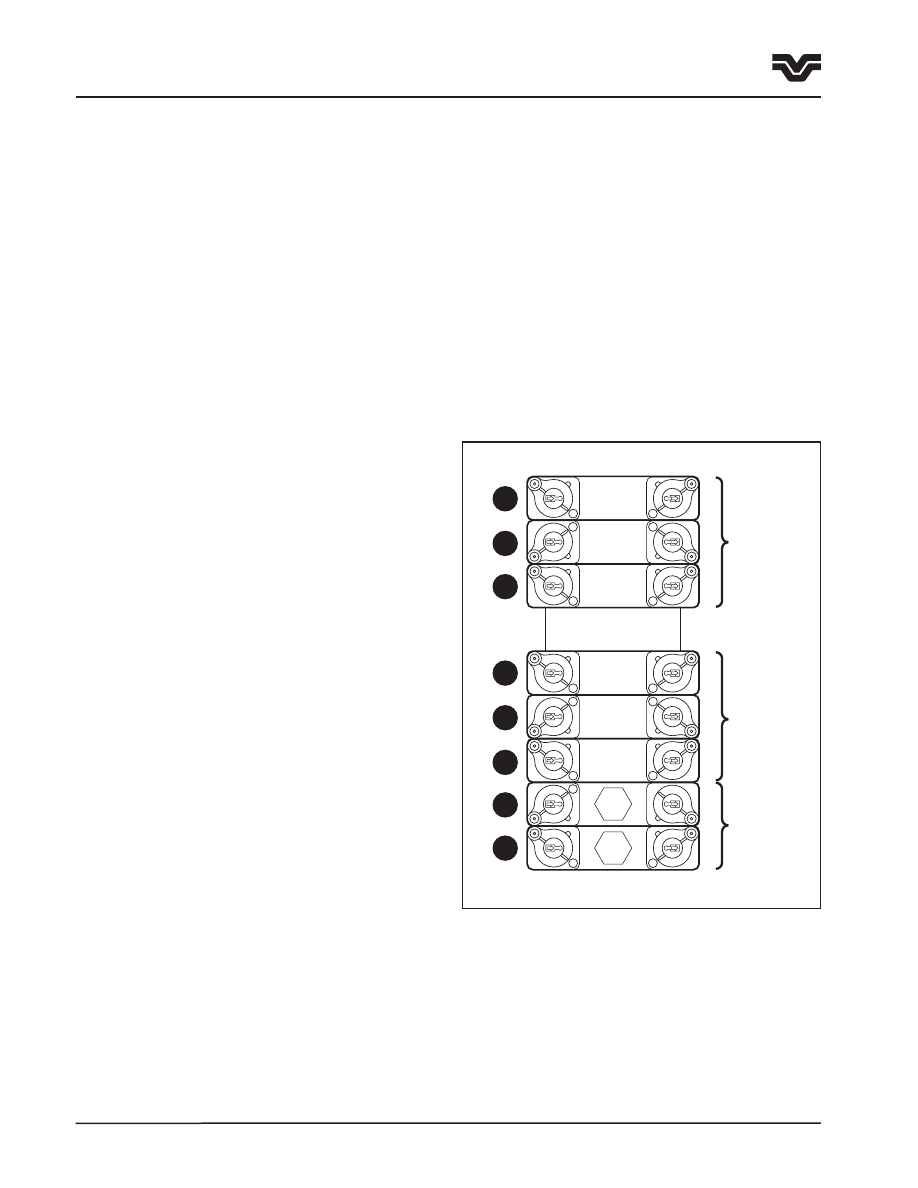

Разрывные гидравлические муфты

Трактора  с  ручным  управлением  гидравликой

оборудованы  четырьмя  или  шестью  разрывными

муфтами .

Трактора

с

дополнительной

электрогидравлической

системой

(EHR)

оборудованы  четырьмя,  шестью  или  восьмью

муфтами .
Каждая  муфта  имеет  цветную  маркировку  для

отождествления  с  соответствующим  рычагом

управления
Снизу вверх:

Управляющий рычаг 1  (зеленый) с сенсором

1 .



нагрузки

Управляющий рычаг 2  (синий) с сенсором

2 .



нагрузки

Управляющий рычаг 3  (коричневый)

3 .

Управляющий рычаг 4  (серый)

4 .

Управляющий рычаг 5  (черный)

5 .

Управляющий рычаг 6  (белый)

6 .

Управляющий рычаг 7  (пурпурный)

7 .

Управляющий рычаг 8  (светло-зеленый)

8 .
Сенсоры нагрузки установлены в “дополнительное”

гнездо нижних двух управляющих клапанов 1 и 2 .

F3-117

Pump 2

Pump 3

Pump 1

1

2

3

4

5

6

7

8

435/485/535

3-75

Transmission Cooler

Manifold Block

with Cooler Bypass,

Check Valves &

Supercharge Check

Hydraulic Cooler

Pis

to

n

Pu

m

p 1

Pis

to

n P

um

p 3

H

igh

 F

low

 o

pti

on

Engine

Gear Pump for

Transmission filtration,

cooling & Lubrication

Transmission

High pressure - flow

Low pressure - return

Gear Pump for

hydraulic filtration,

cooling

& Supercharge

Case

Drain

Gear Pump for

supercharging

high flow piston

pump & filtration

Steering

Cylinders

Brake

Valve

Front Brake

Caliper

Rear Brake

Caliper

Trans

Filter

Standard

Filter

Pis

to

n

Pu

m

p 2

Trailer Brake

Quick Connector

Trailer Brake

Valve (optional)

3rd Pump

Filter

Steering

Valve

11

3 L

 / 3

0 G

al.

H

yd

ra

uli

c R

es

erv

oir

Master Control

Block with

Steering & Brake

priority

F3-115

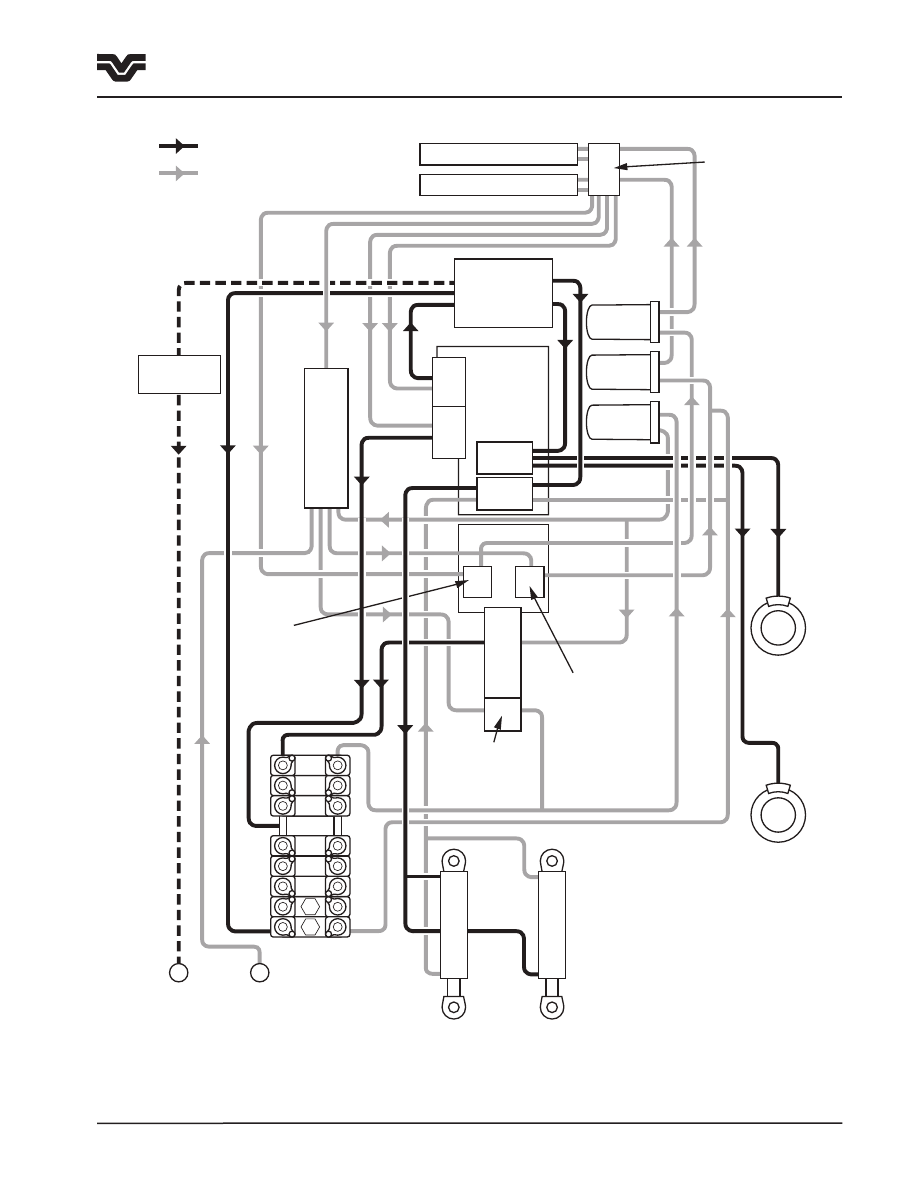

Hydraulic System Schematic Diagram

NOTE: some components illustrated above may be optional equipment.

Раздел 3 - Принцип работы

Общий обзор гидравлической системы

3-76

435/485/535

Раздел 3 - Принцип работы

Руководство по зксплуатации гидравлической системы

N

L H

M R

N

F3-91

N

ON

STOP

F3-86

N

F3-87

Работа, гидравлических

распределителей - ручные

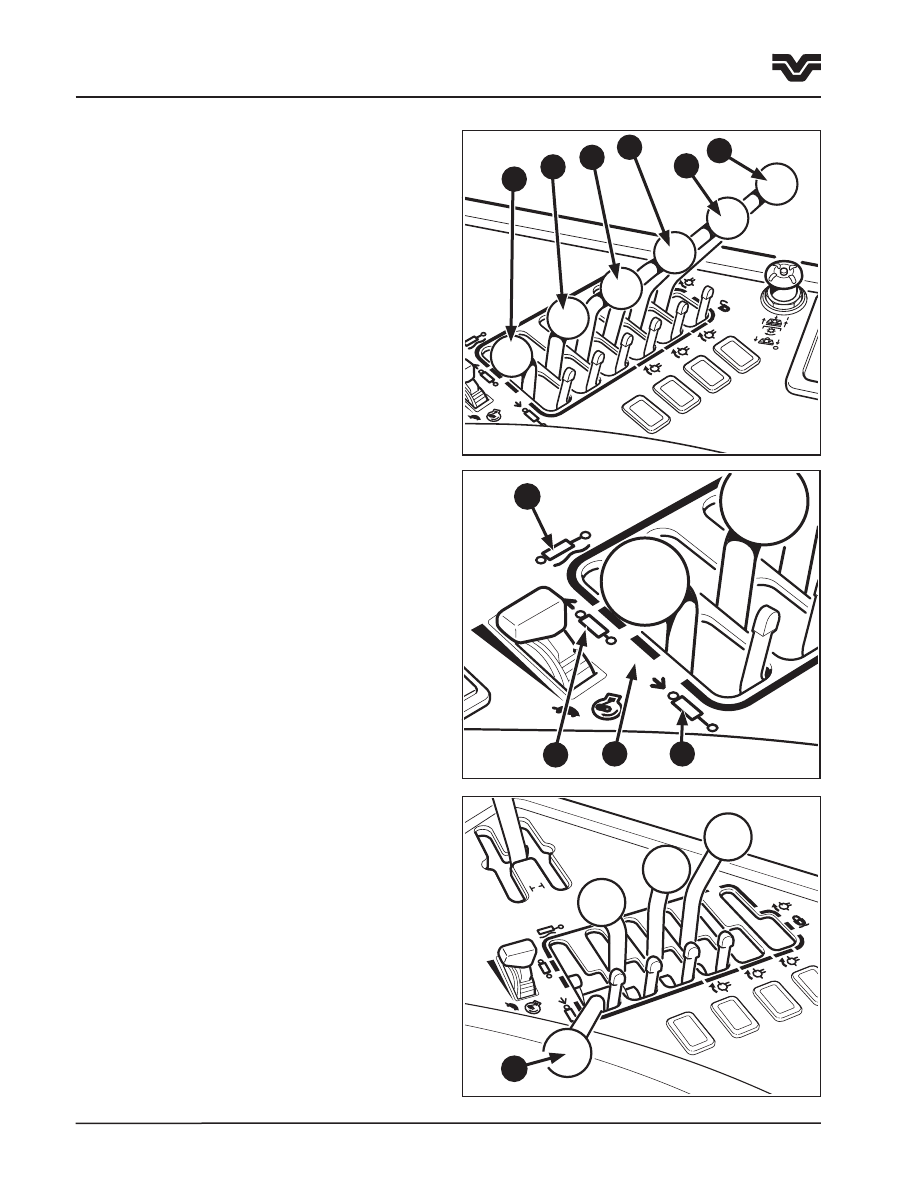

До  шести,  гидравлических  контуров  управляются

рычагами,  расположенными  на  правой  консоли

управления .  Рычаги  имеют  цветную  маркировку,

совпадающую  с  маркировкой  разрывных  муфт,

расположенных в задней части трактора .
Цвета  следующие:  (слева  направо)  зеленый  (1),

синий (2), коричневый (3) и серый (4) . (опция – черный

(5), белый (6)) .
ПРИМЕЧАНИЕ: Трактора с ручным управлением

гидравликой  оборудуются  либо  системой

стандартного расхода (4 или 6, распределителей),

либо

системой

высокого

расхода

(6,

распределителей,). Подробности см. стр. 3-82.

Рычаги имеют четыре положения: нейтральное (7),

выдвинутое (поднятое) (8), возвратное (опущенное)

(9) и плавающее (10), как указано на наклейках . Когда

они не используются, рычаги должны находиться в

нейтральном положении, в котором они могут быть

зафиксированы,  для  предотвращения  случайного

срабатывания .

В  выдвинутое  положение  потянуть  рычаг  (1)  к

оператору .  Обычно  это  поднятое  положение

навесного оборудования . Регулируемый фиксатор,

освобождаемый  давлением,  удерживает  рычаг

в  поднятом  положении  до  тех  пор,  пока  цилиндр

достигает  конца  своего  хода,  затем  освобождает

в  нейтральное  положение .  В  этом  положении

блокировка рычага не работает .

1

2

3 4

5

6

10

9

7

8

11

435/485/535

3-77

N

H

R

N

F3-89

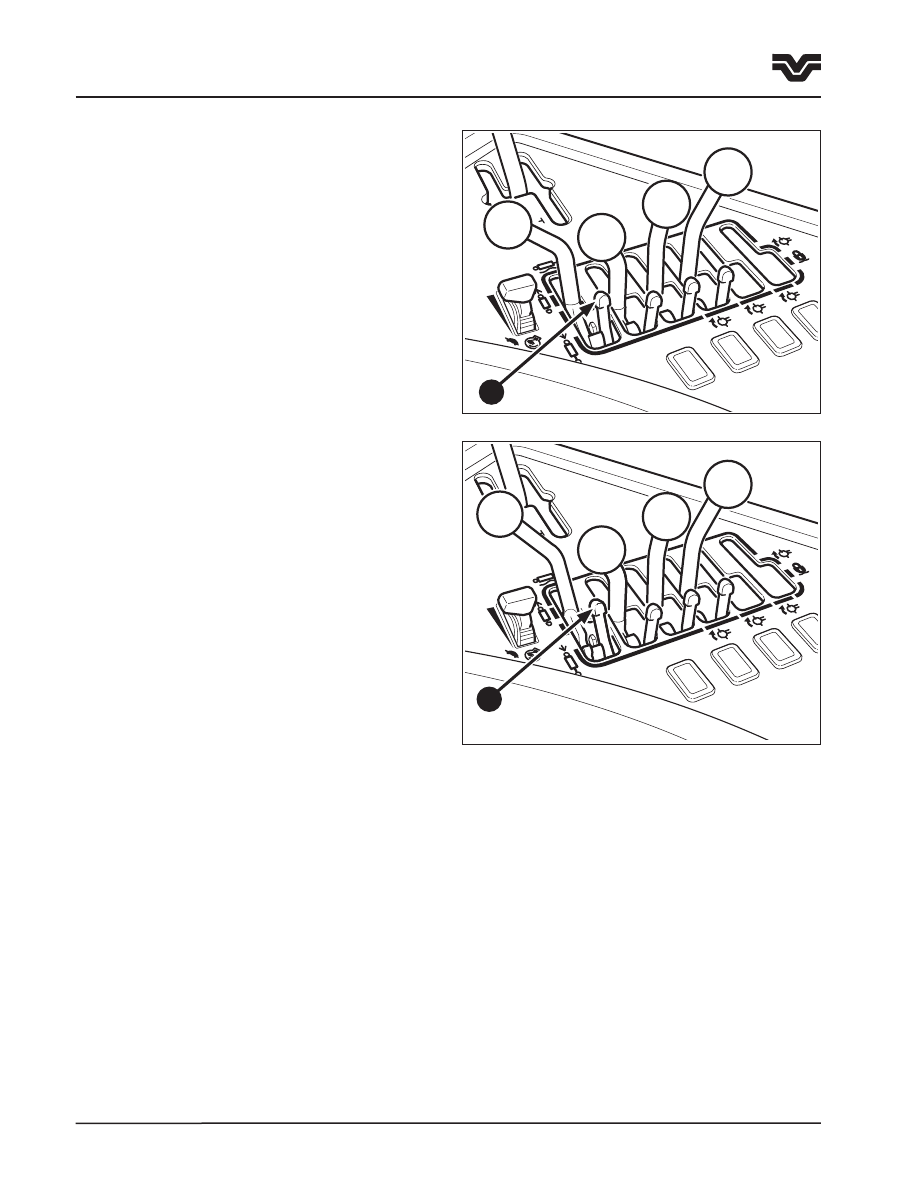

В  возвратное  положение  передвинуть  рычаг  (1)

от  оператора  на  одно  положение .  Регулируемый

фиксатор, освобождаемый давлением, удерживает

рычаг  управления  в  этом  положении  до  тех  пор,

пока цилиндр не достигнет конца своего движения,

затем  освобождает  в  нейтральное  положение .

Для  предотвращения  излишнего  перемещения

в  плавающее  положение,  можно  переместить

блокирующий  рычаг  в  первое  (центральное)

положение .
ВАЖНО:  Запрещается  вручную  удерживать  рычаг

и  блокировать  освобождение  фиксатора  для

непрерывной работы. В противном случае возможен

повышенный шум и повреждение фиксатора.

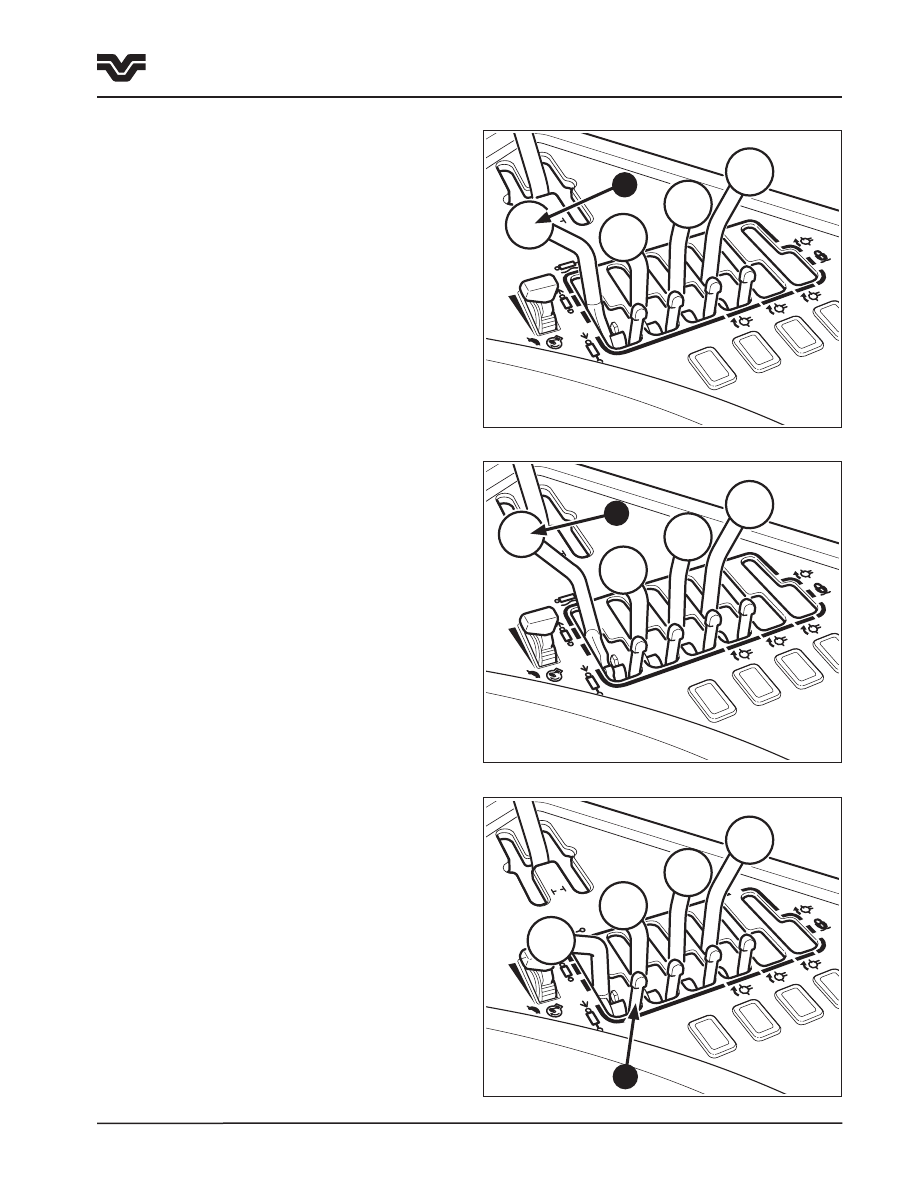

Плавающее  положение  (2)  –  самое  дальнее

от  оператора  положение,  два  фиксатора  от

нейтрального положения .
Плавающее  положение  блокируется,  если  рычаг

блокировки  находится  в  первом  положении,  а

рычаг управления в нейтральном . При нахождении

в  возвратном  или  плавающем  положении  рычаг

блокировки,  может  быть,  передвинут  во  второе

положение,

чтобы

препятствовать

рычагу

передвинуться обратно в нейтральное положение,

для работы гидромотора .
Плавающее  положение  обычно  используется  для

оборудования,  которое  предназначено  “плавать”

по  поверхности  земли  во  время  обычной  работы .

При,  установке  золотника,  распределителя  в

плавающем  положении,  гидравлическое  масло  со

стороны  штоковой  полости  и  поршневой  камеры

цилиндра  может  свободно  перетекать  с  одной

стороны цилиндра на другую .

Рычаги блокировки

Ниже  каждого  рычага  управления  расположен

соответствующий

рычаг

блокировки,

для

предотвращения  или  ограничения  передвижения

рычага  управления .  Рычаг  блокировки  имеет  три

положения .
Заднее  положение  (3)  (ближайшее  к  оператору)

освобождает  фиксатор  и  разрешает  полное

перемещение

рычага

управления

во

все

положения .

N

H

F3-90

N

L H

M R

N

F3-88

1

2

3

Раздел 3 - Принцип работы

Руководство по зксплуатации гидравлической системы

3-78

435/485/535

Раздел 3 - Принцип работы

Руководство по зксплуатации гидравлической системы

N

H

R

N

F3-92

Второе  положение  (3)  препятствует  рычагу

управления

передвигаться

в

плавающее

положение .

Крайнее положение (4) выполняет две функции . В

этом положении рычаг блокируется в нейтральном

положении  для  предотвращения  случайного

включения  рычага .  Если  блокирующий  рычаг

передвинут  в  это  положение  при  нахождении

рычага  управления  в  возвратном  положении,

перемещение  рычага  управления  ограничено

плавающим  и  возвратным  положениями .  Это

положение  можно  использовать  для  агрегатов  с

непрерывным расходом .
Ограничивая  перемещение  рычага  управления

выносной  гидравликой  от  возвращения  в

нейтральное  положение  при  работе  агрегатов

с  непрерывным  расходом,  фиксатор  защищает

гидравлическую

систему

от

всплесков

давления,  создаваемых  приводимым  в  действие

гидравлическим оборудованием во время останова

оборудования .
ВАЖНО: При выключении приводимого в действие

гидравликой  оборудования  поместить  рычаг

управления  в  плавающее  положение  и  позволить

оборудованию двигаться по инерции до останова.

Заглушить трактор и поместить рычаг управления в

нейтральное положение.

1

N

H

F3-93

2
