Устройство проверки средств релейной защиты Нептун-3. Руководство

БПВА.418110.001 РЭ

Внимание! После включения питания устройства при переходе из состояния
останова в «нормальное» или «аварийное» состояние на выходе канала 2 будет
формироваться напряжение, значение которого было выставлено до выключе-
ния питания.

Для обнуления выходного напряжения необходимо нажать кнопу «Сброс». По

данной  кнопке,  не  зависимо  от  состояния,  в  котором  находилось  устройство («нор-
мальное», «аварийное»,  останов)  происходит  запись  в  память  начальных  значений  па-
раметров  формируемых  сигналов  (см.  п. 6.2.4.15) для  нормального  и  аварийного
состояний.

8.3.5.4 Выбор регулируемого параметра осуществляется нажатием кнопок «U/I» или

ϕ/f». Название выбранного параметра мигает на индикаторе. С помощью кнопок грубой и

плавной регулировки выставляются требуемые значения формируемой величины. По нажа-
тию кнопки «Ввод» значения параметров, хранящихся в памяти, изменяются на выставлен-
ные значения. Мигание регулируемого параметра прекращается. Если при мигающем
параметре перейти в другое состояние, то значение параметра, хранящееся в памяти, не
изменяется.

8.3.5.5 Для регулировки выходного напряжения (тока) необходимо нажать кнопку

«U/I». С помощью кнопок грубой регулировки происходит изменение регулируемого пара-
метра на величину, равную 10 % диапазона регулирования. При нажатии и удержании кно-
пок плавной или грубой регулировки происходит ускоренное изменение регулируемой
величины.

8.3.5.6 Напряжение на выходе канала 2 измеряется в двух диапазонах:

–

нижний диапазон – от 0,01 В до 10,0 В;

–

верхний диапазон – от 0,1 В до 120 В;

С помощью уставки (см. п. 8.2.1.19) задается либо фиксированный диапазон измере-

ния, либо измерение с автоматическим переключение диапазонов.

Если измерения производятся только на нижнем диапазоне, то при превышении его

верхней границы на индикатор выводится сообщение «> 10 В». Регулирование не запреща-
ется.

При автоматическом переключении пределов при превышении верхней границы

диапазона происходит переход на следующий диапазон. Обратный переход происходит при
снижении напряжения до уровня 0,95 от верхней границы нижестоящего диапазона.

8.3.5.7 Выходы канала 2 (см. п. 6.2.4.1.) имеют фиксированные диапазоны измерения

тока:
–

на выходе «20 А» ток измеряется в диапазоне от 0,02 до 20 А;

–

на выходе «

∼120 В» ток измеряется в диапазоне от 0,001 до 1 А.

При превышении верхней границы диапазона измерения тока устройство переводит-

ся в состояние останова. На индикатор выводится сообщение «Перегрузка I > ХХХ», где
ХХХ – значение верхней границы диапазона измерения тока.

8.3.5.8 Для регулировки частоты выходного сигнала необходимо установить пере-

ключатель «f/

ϕ» в положение «f». Нажать кнопку «ϕ/f». С помощью кнопок грубой регули-

ровки  происходит  регулировка  частоты  с  шагом 50 Гц  в  диапазоне  от 50 Гц  до 550 Гц.  С
помощью  кнопок  точной  регулировки  происходит  регулировка  частоты  с  шагом 0,01 Гц  в
диапазоне от 40 Гц до 60 Гц. При нажатии и удержании кнопок происходит ускоренное из-
менение  частоты.  Измерение  частоты  и  отображение  ее  значения  на  индикаторе  возможно
только  при  наличии  на  выходных  клеммах  канала  напряжения  (тока),  значение  которого
превышает 10% от верхней границы диапазона измерения (см. п. 8.3.5.6, п. 8.3.5.7).

8.3.5.9 Для регулировки напряжения на выходе канала 3 необходимо перевести пе-

реключатель «Опорный сигнал» в положение «U3». Значение напряжения на выходе канала
3 отображается в верхней строке индикатора. Регулировка напряжения аналогична описан-
ному в п. 8.3.5.5. Регулировка возможна, если включен выключатель канала 3.

БПВА.418110.001 РЭ

Напряжение на выходе канала 3 задается как для «нормального», так и для «аварий-

ного» состояния.

Напряжение на выходе канала 3 измеряется в двух диапазонах:

–

нижний диапазон – от 0,01 В до 10,0 В;

–

верхний диапазон – от 0,1 В до 100 В.

Переключение диапазонов происходит автоматически.
Ток в канале 3 не измеряется. Программная защита от перегрузки отсутствует. При

превышении допустимых значений тока происходит искажение выходного сигнала (ограни-
чение амплитуды) из-за срабатывания аппаратной защиты от перегрузок.

Внимание! При подключении нагрузки к клеммам «

∼

U3 = 0…65 В» необходимо

учитывать, что при токе больше 0,5 А происходит искажение формы выходного
сигнала.

Частота выходного сигнала канала 3 для «нормального» и «аварийного» состояния

равна частоте выходного сигнала канала 2 для соответствующих состояний. Изменение ча-
стоты происходит при регулировке частоты сигнала канала 2.

8.3.5.10 Режим 2 позволяет регулировать фазу сигнала, формируемого на выходе ка-

нала 2, относительно внешних сигналов, подаваемых на клеммы «

∼Uвнешн = 0…600 В» или

∼Iвнешн = 0…10 А», и относительно сигнала, формируемого на выходе канала 3 (см. п.

8.3.8.5…п. 8.3.8.8).

Значение угла сдвига фаз измеряется и отображается на индикаторе только между

сигналами, величина которых превышает 10% от верхней границы диапазона измерения
данных сигналов.

8.3.6 Определение частоты срабатывания, возврата в режиме 2
8.3.6.1 Нажать кнопку «Сброс» для задания начальных значений «нормального» и

«аварийного» состояний (см. п. 6.2.4.15).

Подключить обмотки проверяемой защиты к выходным клеммам канала 2. Контакты

проверяемой защиты подключить к входу «Запуск таймера». Вход должен быть запрограм-
мирован на изменение состояния контактов (см. п. 8.2.1.15). Переключить тумблер «f/

ϕ» в

положение «f». Переключателем «Выход» выбрать сигнал (напряжение или ток), значение
которого будет отображаться на индикаторе.

8.3.6.2 Перевести канал 2 в «нормальное» или «аварийное» состояние, нажав соот-

ветствующую кнопку.

8.3.6.3 Нажать кнопку «U/I». Кнопками грубой и точной регулировки выставить но-

минальное напряжение (ток) работы УРЗА.

8.3.6.4 Нажать кнопку «

ϕ/f». Кнопками точной регулировки добиться срабатывания

защиты. Срабатывание защиты контролировать по изменению состояния светодиода «Кон-
такт», расположенного возле входа «Запуск таймера».

Значение частоты, при котором произошло срабатывание УРЗА, заносится в память

устройства.

8.3.6.5 Изменяя кнопками точной регулировки значение частоты в обратном направ-

лении добиться возврата защиты, контролируя возврат по изменению состояния светодиода
«Контакт».

Значение частоты, при котором произошел возврат УРЗА, заносится в память

устройства.

8.3.6.6 Несколько раз повторить п. 8.3.6.4, п.8.2.3.6.5. При каждом срабатывании и

возврате в память устройства будут заноситься значения частоты срабатывания и возврата.

8.3.6.7 Перейти в просмотр архива. В архиве хранятся средние значения частоты

срабатывания и возврата по последним (не более 10) измерениям и значение коэффициента

БПВА.418110.001 РЭ

возврата. В архиве так же хранятся результаты последних (не более 10) измерений и разброс
измеренных значений (см. приложение Г).

8.3.6.8 Определение частоты срабатывания и возврата можно выполнять как при

ручном, так и при автоматическом регулировании параметров выходного сигнала.

При ручном регулировании определять частоту срабатывания и возврата можно:
– изменяя частоту выходного сигнала нажатиями на кнопки точной регулировки до

момента срабатывания защиты;

– нажав и удерживая кнопку точной регулировки. При срабатывании защиты регу-

лировка частоты прекращается, значение частоты срабатывания фиксируется на индикаторе.

При автоматическом регулировании необходимо выставить для «нормального» со-

стояния значение частоты меньше частоты срабатывания защиты, а для «аварийного» состо-
яния  выставить  значение  частоты  выше  частоты  срабатывания.  Задать  скорость  изменения
частоты.  Нажать  кнопку  «Авт.».  В  течение  времени  изменения  частоты  от  значения  «нор-
мального»  состояния  до  значения  «аварийного»  состояния  или  наоборот  светодиод  «Авт.»
мигает.  Если  при  изменении  частоты  зафиксировано  срабатывание  защиты,  то  изменение
частоты  прекращается.  На  индикатор  выводится  значение  частоты  срабатывания  защиты.
Продолжение регулирования – по повторному нажатию кнопки «Авт.». Аналогично опреде-
ляется  частота  возврата  при  изменении  частоты  от  значения  «аварийного»  состояния  до
значения «нормального» состояния.

8.3.6.9 Скорость изменения частоты определяется, как разность значений частоты

для «аварийного» и «нормального» состояния деленная на время (длительность) изменения
параметра. Для задания времени изменения частоты необходимо нажать кнопку «Длитель-
ность». Значения задаются в диапазоне от 0 до 99,99 секунды с дискретностью 0,01 секунды.
Целая часть числа задается кнопками грубой регулировки, дробная – кнопками точной регу-
лировки.

8.3.7 Измерение временных характеристик в режиме 2
8.3.7.1 Выставить для «нормального» состояния значение параметров выходного

сигнала, подаваемого на УЗ, при которых оно не срабатывает. Выставить для «аварийного»
состояния значение параметров выходного сигнала, при которых УРЗА срабатывает.

8.3.7.2 Нажать кнопку «Пуск от канала 1». В данном состоянии разрешается управ-

ление каналом 2 от кнопок «Пуск. Измерение времени», «Стоп. Измерение времени» и
«Стоп» канала 1.

При нажатии на кнопку «Пуск. Измерение времени» канал 2 скачком переводится из

«нормального» состояния в «аварийное» и запускается процесс измерения времени срабаты-
вания защиты.

При нажатии на кнопку «Стоп. Измерение времени» канал 2 скачком переводится из

«аварийного» состояния в «нормальное» и запускается процесс измерения времени возврата
защиты.

Процесс измерения временных характеристик проверяемой защиты аналогичен опи-

санному в п. 8.3.4.

8.3.7.3 Выход из состояния управления от канала 1 по нажатию на любую из кнопок

«Норм.», «Авар.», «Стоп» канала 2.

8.3.8 Регулировка и измерение формируемых величин в режиме 3
8.3.8.1 В данном режиме выбраны все три канала, о чем свидетельствуют горящие

светодиоды «Канал 1» и «Канал 2». В нижней строке индикатора выводятся значения вели-
чины, формируемой на выходе канала 2 и выбираемой с помощью переключателя «Выход»
(см. п. 6.2.4.1). В верхней сроке индикатора отображаются значения опорного сигнала, выби-
раемого с помощью переключателя «Опорный сигнал» (см. п 6.2.4.2). При установке пере-
ключателя «Опорный сигнал» в положение «Канал 1/I2» в качестве опорного сигнала

БПВА.418110.001 РЭ

выбирается сигнал, формируемый на выходе канала 1 и определяемый переключателем
«Выход» канала 1 (см. п. 6.2.3.1).

8.3.8.2 Регулировка параметров выходных сигналов каналов 1 и 2 осуществляется

независимо друг от друга согласно п. 8.3.1 и п. 8.3.5.

8.3.8.3 При управлении от канала 1 (горит светодиод «Пуск от канала 1»):

– по нажатию кнопки «Пуск» на выходные клеммы канала 1 подается напряжение и одно-

временно канал 2 переходит из «нормального» состояния в «аварийное»;

– по нажатию кнопки «Стоп» канала 1 с выходных клемм канала 1 снимается напряжение

и одновременно канал 2 переходит из «аварийного» состояния в «нормальное»;

– по нажатию кнопки «Пуск. Измерение времени» на выходные клеммы канала 1 подается

напряжение и одновременно канал 2 переходит из «нормального» состояния в «аварий-
ное». Запускается подсчет времени срабатывания (см. п. 8.3.4);

– по нажатию кнопки «Стоп. Измерение времени» с выходные клемм канала 1 снимается

напряжение и одновременно канал 2 переходит из «аварийного» состояния в «нормаль-
ное». Запускается подсчет времени возврата (см. п. 8.3.4).

8.3.8.4 При установке тумблера «f/

ϕ» в положение «f» на индикаторе отображается

значение частоты выбранных сигналов (см. п. 8.3.8.1).

8.3.8.5 При установке тумблера «f/

ϕ» в положение «ϕ» на индикаторе отображается

значение угла сдвига фаз между выбранными сигналами. Разрешена регулировка угла.

Для регулировки угла нажать кнопку «

ϕ/f». Регулировка угла осуществляется кноп-

ками грубой и точной регулировки. Кнопками грубой регулировки осуществляется регули-
рование с шагом 10

°, кнопками точной регулировки – с шагом 0,5°.

8.3.8.6 При регулировке угла сдвига фаз его значение отображается на индикаторе.
Расположение на индикаторе значения угла и специальных значков указывают си-

стему измерения угла:

– значение угла отображается в той же строке, что и величина, от которой отсчиты-
вается угол;
– значок, отображаемый в другой строке, указывает диапазон измерения угла:
окружность – 360

°, полуокружность – ±180°;

– стрелка на значке указывает положительное направление отсчета: по часовой
стрелке или против часовой стрелки.

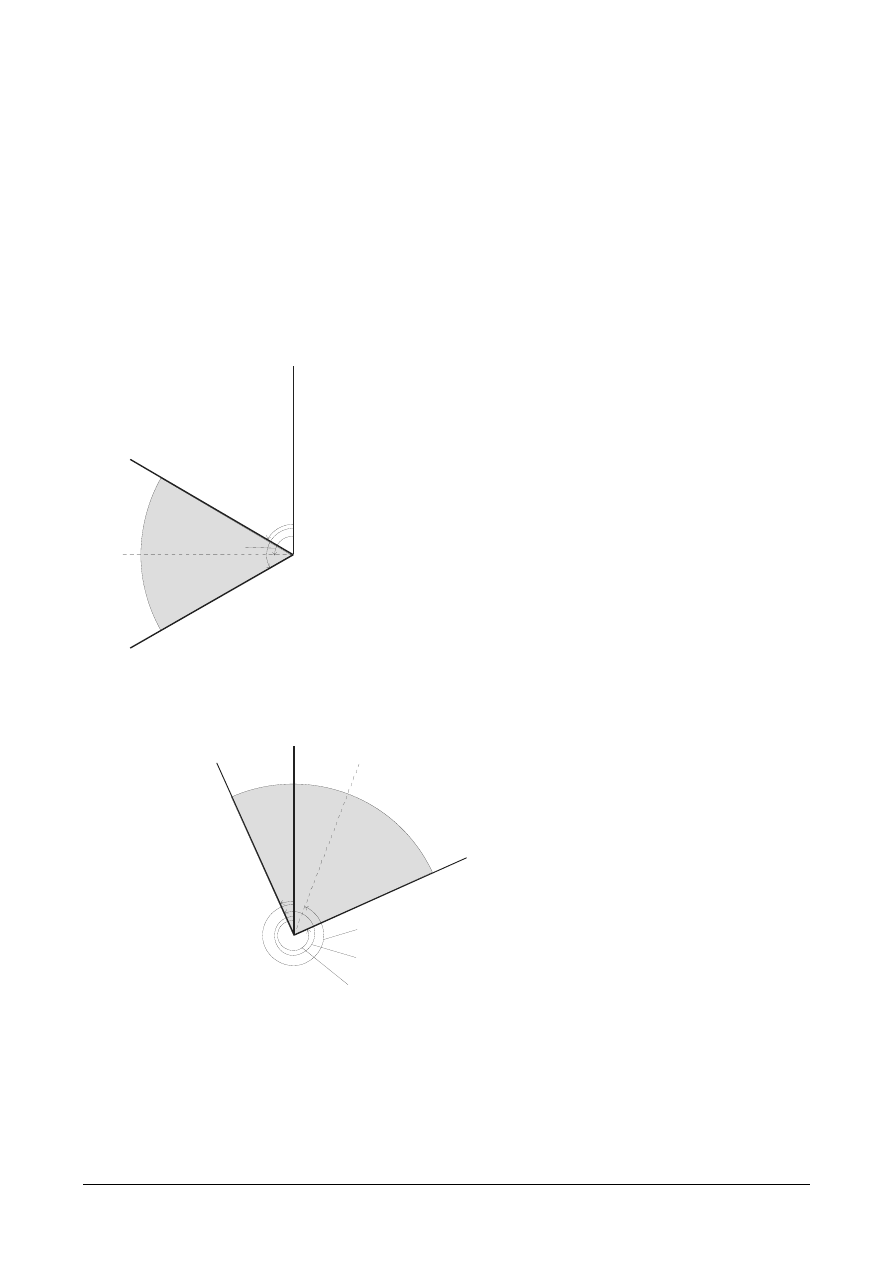

На рис. 6 приведены примеры отображения значения одного и того же угла при раз-

личных системах измерения.

I1 =

= 250

10,0

U2=100

1 ,0

= -110

1 = 0

2 = 0

а)

б)

Рисунок 6 – Форма представления на индикаторе информации

при измерении угла сдвига фаз

Отображаемая на индикаторе информация, приведенная на рис. 6а означает, что угол

между током в канале 1 и напряжением в канале 2 равен 250

°. Угол измерен от тока к напря-

жению в диапазоне 360

°, за положительное направление отсчета принято направление про-

тив часовой стрелки.

Отображаемая на индикаторе информация, приведенная на рис. 6б означает, что

угол между током в канале 1 и напряжением в канале 2 равен минус 110

°. Угол измерен от

напряжения к току в диапазоне ±180

°, за положительное направление отсчета принято

направление по часовой стрелке.

БПВА.418110.001 РЭ

Требуемая система измерения угла сдвига фаз задается с помощью уставок (см. п.

8.2.1.27).

8.3.8.7 При регулировке угла сдвига фаз относительно опорного сигнала, выбранно-

го с помощью переключателя «Опорный сигнал» (за исключением U3) угол между сигналом
канала 2 и напряжением U3 сохраняется.

8.3.8.8 Регулировка угла между величиной, формируемой на выходе канала 2, и

напряжением U3, осуществляется при установке переключателя «Опорный сигнал» в поло-
жение «U3» и включенном выключателе третьего канала.

8.3.8.9 Значение угла сдвига фаз измеряется и отображается на индикаторе только

между сигналами, величина которых превышает 10% от верхней границы диапазона измере-
ния данных сигналов.

8.3.9 Измерение угла максимальной чувствительности в режиме 3
8.3.9.1 Подключить токовые обмотки проверяемой защиты к клеммам «10 А» и «0»

канала 1. Переключатель «Выход» канала 1 установить в положение «

∼10 А». Перевести

ручку регулятора «Регулировка напряжения, тока» в крайнее левое положение.

8.3.9.2 Нажать кнопку «Пуск» и выставить с помощью ручки регулятора «Регули-

ровка напряжения, тока» номинальный ток защиты. Нажать кнопку «Стоп» канала 1.

8.3.9.3 Подключить обмотки напряжения проверяемой защиты к клеммам «120 В» и

«0» канала 2. Переключатель «Выход» канала 2 установить в положение «

∼120 В».

8.3.9.4 Переключить тумблер «f/

ϕ» в положение «ϕ». Нажать кнопку «Норм.». С по-

мощью кнопок грубой и точной регулировки выставить значение номинального напряжения
защиты. Нажать кнопку «Стоп» канала 2.

8.3.9.5 Контакты проверяемой защиты подключить к входу «Запуск таймера». Вход

должен быть запрограммирован на изменение состояния контактов (см. п. 8.2.1.15).

≅U1 = 0...300 В

∼I1 = 0...100 А

100 A

10 A

Запуск таймера

Контакты

Внутренний

∼

U2 = 0...120 / I2 = 0...20

120 В

5 В

0,8 А

20 А

Контакт

УРЗА

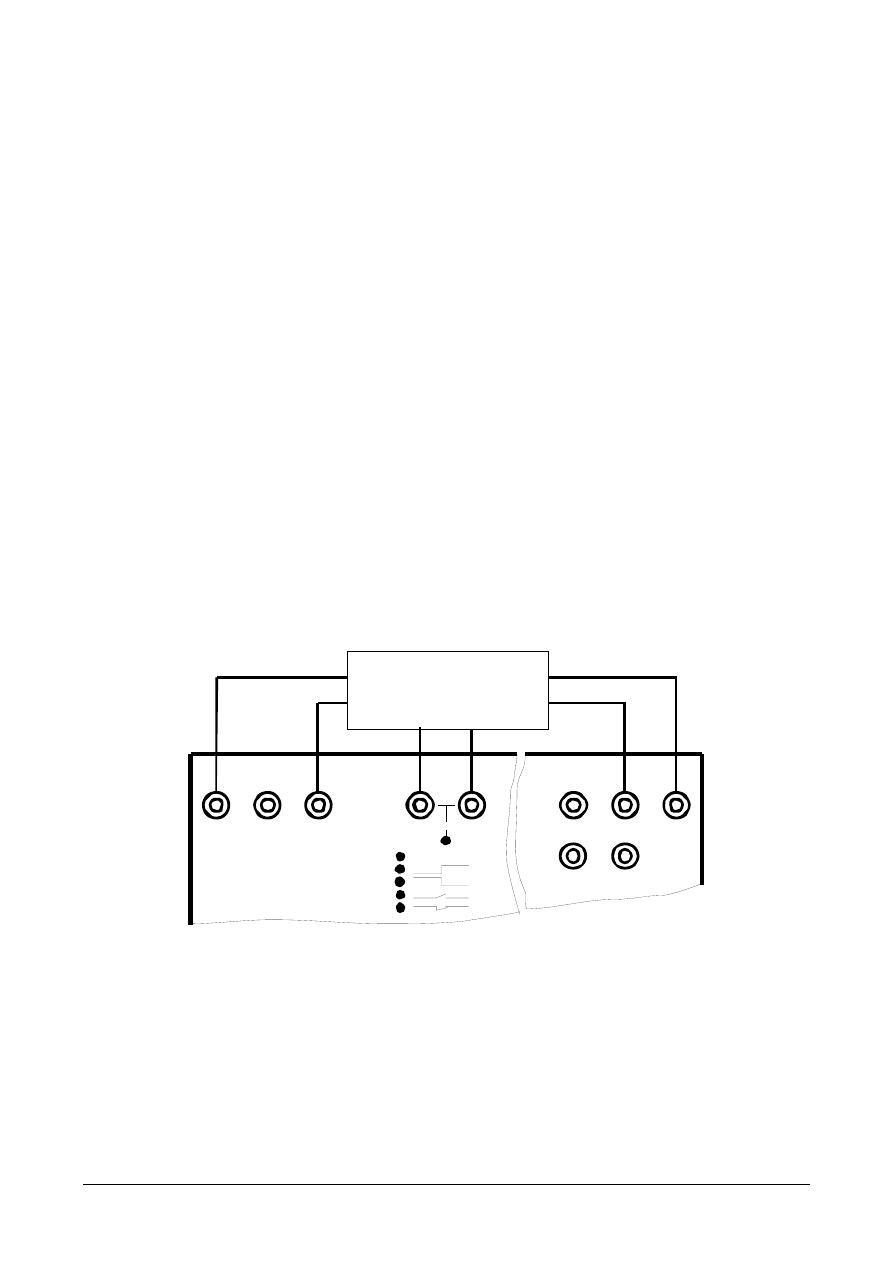

Рисунок 7 – Схема подключения УРЗА при измерении угла

максимальной чувствительности

8.3.9.6 С помощью уставки задать измерение угла от внешнего сигнала до внутрен-

него в диапазоне 360

° при положительном направлении отсчета против часовой стрелки. В

этом случае угол будет измеряться от I1 до U2.

8.3.9.7 Подать на проверяемую защиту ток и напряжение, нажав кнопки «Пуск» и

«Норм.».

Если после подачи напряжения УРЗА находится в сработанном состоянии, то, изме-

няя с помощью кнопок грубой регулировки угол сдвига фаз, добиться состояния возврата.

БПВА.418110.001 РЭ

С помощью кнопок «Стоп» снять с проверяемой защиты ток и напряжение, после

чего вновь подать их, нажав кнопки «Пуск» и «Норм.».

Изменяя с помощью кнопок грубой и точной регулировки значения угла сдвига фаз

добиться срабатывания защиты. Срабатывание защиты контролировать по изменению состо-
яния светодиода «Контакт», расположенного возле входа «Запуск таймера».

Значение угла, напряжения U2 и тока I1, при которых произошло срабатывание

УРЗА, заносится в память устройства.

Продолжая изменять угол сдвига фаз в том же направлении, добиться возврата за-

щиты, контролируя возврат по изменению состояния светодиода «Контакт».

Значение угла, напряжения U2 и тока I1, при которых произошел возврат УРЗА, за-

носится в память устройства. Вычисляется значение угла максимальной чувствительности.

8.3.9.8 Зафиксированные значения углов определяют зону срабатывания УРЗА (см.

рис 8).

Зона

срабатывания

мч

’

Зона

срабатывания

а)

б)

мч

мч =

( +

)/2 =

( + ’ +360 )/2

при

360

принимается

- 360

мч

мч =

( +

)/2

Рисунок 8 – Определение угла максимальной чувствительности

8.3.9.9 Определение границ зоны срабатывания можно выполнять в автоматическом

режиме. Для этого, задать для «нормального» состояния значение угла меньше нижней гра-
ницы зоны срабатывания, а для «аварийного» состояния задать значение угла больше верх-
ней границы зоны срабатывания. Задать скорость изменения угла (см. п. 6.2.4.13). Нажать
кнопку «Авт.». Угол будет изменяться с заданной скоростью от значения «нормального»
состояния до значения «аварийного» состояния. Если в процессе изменения угла зафиксиро-

БПВА.418110.001 РЭ

вано срабатывание защиты, то изменение угла прекращается. На индикатор выводится зна-
чение угла нижней границы зоны срабатывания. Продолжение регулирования угла в том же
направлении осуществляется по повторному нажатию кнопки «Авт.». При фиксации возвра-
та защиты на индикатор выводится значение угла верхней границы зоны срабатывания.

Если границы зоны срабатывания не известны, то необходимо задать значение угла

для «нормального» состояния на 5

° больше, чем для «аварийного» состояния и запустить

автоматическое регулирование.

8.3.9.10 Если при выполнении п.п. 8.3.9.7…8.3.9.9 уставкой задано измерение угла

от тока (I1, I2, Iвн) до напряжения (U2, U1, Uвн) в диапазоне 360

° при положительном

направлении отсчета против часовой стрелки, то в архиве, кроме значений углов границ зоны
срабатывания, хранится расчетное значение угла максимальной чувствительности. При дру-
гих системах измерения угла сдвига фаз угол максимальной чувствительности не вычисляет-
ся.

8.3.10 Измерение временных характеристик в режиме 3
Порядок измерения времени срабатывания и возврата аналогичен описанному в

п. 8.3.7.

8.3.11 Измерение параметров внешних сигналов в режиме 4
8.3.11.1 В зоне выбора канала горит светодиод «Внешние сигналы». Формирование и

регулировка напряжения на выходах всех каналов запрещена. Все каналы находятся в состо-
янии останова, о чем свидетельствуют горящие светодиоды «Стоп».

8.3.11.2 В четвертом режиме устройство позволяет измерять:

– действующее значение переменного, постоянного и выпрямленного тока в диапазоне от

0,001 до 10 А;

– действующее значение переменного, постоянного и выпрямленного напряжения в диапа-

зоне от 0,01 до 600 В;

– угол сдвига фаз между током и напряжением в диапазоне от 0 до 360

°;

– частоту синусоидального сигнала в диапазоне от 40 до 60 Гц;
– временные характеристики внешних сигналов.

8.3.11.3 Измеряемый ток подается на клеммы «

∼Iвнешн = 0…10 А». С помощью

уставки (см. п. 8.2.1.21) задается диапазон измерения внешнего тока.

8.3.11.4 Измеряемое напряжение подается на клеммы «

∼Uвнешн = 0…600 В». С по-

мощью уставки (см. п. 8.2.1.20) задается диапазон измерения внешнего напряжения.

8.3.11.5 Для измерения частоты внешних сигналов необходимо тумблер «f/

ϕ» пере-

ключить в положение «f».

8.3.11.6 Для измерения угла сдвига фаз между внешним током и внешним напряже-

нием необходимо тумблер «f/

ϕ» переключить в положение «ϕ». С помощью уставки (см. п.

8.2.1.25) задать систему измерения угла.

8.3.11.7 Измерение частоты и угла сдвига фаз возможно только при наличии на

входных клеммах внешнего напряжения (тока), значение которого превышает 10% от верх-
ней границы заданного диапазона измерения (см. п. 8.3.1.6, п. 8.3.1.8).

8.3.11.8 При измерении временных характеристик внешних сигналов с помощью

уставок (см. п. 8.2.1.15 и п. 8.2.1.16) задать тип внешнего сигнала для входов «Запуск тайме-
ра» и «Останов таймера». Задать значение уставки «Ожидание возврата».

8.3.11.9 В четвертом режиме вход «Внешний пуск» пассивен и ни на какие сигналы

на данном входе устройство не реагирует.

8.3.11.10 Устройство позволяет определить:

– длительность внешнего сигнала;

БПВА.418110.001 РЭ

–  длительность паузы периодического сигнала;
–  период сигнала;
–  задержку между двумя сигналами.

8.3.11.11 Для измерения длительности сигнала его необходимо подать на запаралле-

ленные входы «Запуск таймера» и «Останов таймера». Запрограммировать вход «Запуск
таймера» на замыкание контактов. Запрограммировать вход «Останов таймера» на размыка-
ние контакта.

При приходе заданного фронта сигнала на вход «Запуск таймера» запускается отсчет

времени и светодиод «Пуск. Измерение времени» начинает мигать. Если за время ожидания
возврата запрограммированный фронт сигнала не обнаружен на входе «Останов таймера», то
на индикатор выводится сообщение, что измеряемое время превысило уставку «Ожидания
возврата». Отсчет времени прекращается. Выход из данного состояния по кнопке «Стоп».

При приходе заданного фронта на вход «Останов таймера» на индикатор выводится

значение длительности сигнала.

8.3.11.12 Для измерения длительности паузы периодического сигнала его необходи-

мо подать на запараллеленные входы «Запуск таймера» и «Останов таймера». Запрограмми-
ровать вход «Запуск таймера» на размыкание контактов. Запрограммировать вход «Останов
таймера» на замыкание контакта.

8.3.11.13 Для измерения периода сигнала его необходимо подать на запараллеленные

входы «Запуск таймера» и «Останов таймера». Запрограммировать оба входа либо на размы-
кание контактов, либо на замыкание контакта.

8.3.11.14 При измерении задержки между двумя сигналами один сигнал подается на

вход «Запуск таймера» второй на вход «Останов таймера». Запрограммировать входы на
требуемый тип сигналов. Измеряется время с момента обнаружения заданного фронта на
входе «Запуск таймера» до появления заданного фронта на входе «Останов таймера».

9 Обслуживание
9.1 По включению питания и в процессе работы устройства производится диагно-

стика работоспособности составных узлов, анализируются на допустимость сигналы, посту-
пающие с измерительных преобразователей. В случае обнаружения неисправности или
недопустимых значений формируемых величин выходная цепь соответствующего канала
устройства размыкается, а на индикатор выводится сообщение о неисправности.

9.2 Возможные сообщения на индикаторе и действия оператора при их появлении

приведены в табл. 9.
Т а б л и ц а 9 – Сообщения на индикаторе

Сообщение на

индикаторе

Характеристика неисправности

Необходимые действия

оператора

«Неисправен
МП»

Отсутствует сигнал о срабатывании маг-
нитного пускателя, подающего формиру-
емое напряжение на выходные клеммы
канала 1

Прекратить

работу

до

устранения неисправности

«Короткое замы-
кание в канале
2(3)»

Снижение напряжения на выходе «+
24 В» БП 2 ниже 22 В из-за неисправно-
сти усилителя мощности

Прекратить

работу

до

устранения неисправности

«Перегрузка

канале 1:
I>110 А»

Ток в нагрузке превышает предельно
допустимые значения выхода «100 А»
канала 1

Отключить

нагрузку.

Нажать кнопку «Стоп»

БПВА.418110.001 РЭ

Продолжение таблицы 9

Сообщение на

индикаторе

Характеристика неисправности

Необходимые действия

оператора

«Перегрузка

канале 1: I>11 А»

Ток в нагрузке превышает предельно
допустимые значения выхода «10 А»
канала 1

Отключить нагрузку. Нажать
кнопку «Стоп»

«Перегрузка

канале 1: I>2,2 А»

Ток в нагрузке превышает предельно
допустимые

значения

выхода

≅U1 = 0…300 В» канала 1

Отключить нагрузку. Нажать
кнопку «Стоп»

«Перегрузка

канале 2: I>20 А»

Ток в нагрузке превышает предельно
допустимые значения выхода «20 А»
канала 2

Отключить нагрузку. Нажать
кнопку «Стоп»

«Перегрузка

канале 2: I>1 А»

Ток в нагрузке превышает предельно
допустимые значения выхода «120 В»
канала 2

Отключить нагрузку. Нажать
кнопку «Стоп»

«Внимание!
Нагрузка в канале
I100»

При невыбранном выходе «

∼100 А» (с

помощью переключателя «Выход») на
нем присутствует ток

Отключить нагрузку на выхо-
де «100 А»

«Перегрев канала 1

t > 100

°»

Температура обмоток силового транс-
форматора канала 1 превышает пре-
дельно допустимые значения

Прекратить работу до тех пор,
пока температура не понизит-
ся ниже значения уставки

«Перегрев канала 2

t > 95

°»

Температура выходных транзисторов
усилителя мощности канала 2 превы-
шает предельно допустимые значения

Прекратить работу до тех пор,
пока температура не понизит-
ся ниже значения уставки

«Перегрев канала 3

t > 95

°»

Температура выходных транзисторов
усилителя мощности канала 3 превы-
шает предельно допустимые значения

Прекратить работу до тех пор,
пока температура не понизит-
ся ниже значения уставки

«Перегрев канала 1

t > tуставки»

Температура обмоток силового транс-
форматора канала 1 превышает пре-
дельно допустимые значения

Дождаться,  пока  температура
не  понизится  ниже  значения
уставки.  При  необходимости
изменить значение уставки

«Перегрев канала 2

t > tуставки»

Температура выходных транзисторов
усилителя мощности канала 2 превы-
шает предельно допустимые значения

«Перегрев канала 3

t > tуставки»

Температура выходных транзисторов
усилителя мощности канала 3 превы-
шает предельно допустимые значения

«Ошибка. Напря-
жение на клеммах
ЗТ» (Не реализо-
вано)

При подаче напряжения больше 60 В
на вход «Запуск таймера», запрограм-
мированный на «сухой» контакт

Снять напряжение. Запро-
граммировать вход на измене-
ние напряжения

«Ошибка. Напря-
жение на клеммах
ОТ» (Не реали-
зовано)

При подаче напряжения больше 60 В
на вход «Останов таймера», запро-
граммированный на сухие контакты

Снять напряжение. Запро-
граммировать вход на измене-
ние напряжения

«Ошибка. Напря-
жение на клеммах
ВП» (Не реали-
зовано)

При подаче напряжения больше 60 В
на вход «Внешний пуск», запрограм-
мированный на «сухой» контакт

Снять напряжение. Запро-
граммировать вход на измене-
ние напряжения

БПВА.418110.001 РЭ

Продолжение таблицы 9

Сообщение на

индикаторе

Характеристика неисправности

Необходимые действия

оператора

«Нет результатов
испытаний»

Результаты измерений стерты при
выполнении режима «Очистки памя-
ти»

Произвести измерения и войти
в режим просмотра содержи-
мого архива

«U > 10 В» или
«U > 100 В»

Выходное напряжение превышает
верхнюю границу фиксированного
диапазона измерения.

Отключить или снизить
напряжение. Запрограммиро-
вать устройство на более
высокий диапазон измерения
или автоматическое переклю-
чение диапазонов

«tc1>tc2».

Сигнал на входе «Останов таймера»
появился раньше, чем на входе «За-
пуск таймера» (только для случая,
если запрограммирован внешний
запуск отсчета времени)

Поменять входы, на которые
подаются сигналы

10 Поверка
Устройства подлежат обязательной поверке по согласованной с ФГУП «ВНИИМС»

методике поверки БПВА.418110.001 МП. Межповерочный интервал – 1 год.

11 Маркирование, пломбирование, упаковка
11.1 На корпусе устройства имеется маркировка, содержащая:

–  товарный знак предприятия-изготовителя;
–  обозначение изделия («Нептун-3»);
–  месяц и год изготовления;
–  вблизи органов управления и клемм надписи или символы, указывающие их назначение;
–  заводской номер изделия.

11.2 Устройство, принятое ОТК, пломбируется.
11.3 Устройство поставляется в комплектности согласно п. 5 упакованным в соот-

ветствующую транспортную тару, имеющую маркировку по ГОСТ 14192-77 и содержащую
манипуляционные знаки.

12 Транспортировка и хранение
12.1 Устройства в таре предприятия-изготовителя могут перевозиться на любые рас-

стояния всеми видами транспорта при внешних условиях в пределах:
– температура окружающего воздуха,

° С –20…+55° С;

– относительная влажность воздуха, %

95 % при 25

° С;

– атмосферное давление, кПа (мм рт. ст.) 86…106

(650…800);

– транспортная тряска, ударов в минуту

80…120;

– ускорение, м/с

30.

Поставка на малые расстояния или небольших партий устройств допускается без

транспортной тары.

12.2 Устройства в упаковке предприятия-изготовителя должны храниться в отапли-

ваемых хранилищах при температуре от 5 до 40° С и относительной влажности до 80 % при
температуре 25° С. В помещениях для хранения содержание пыли, паров кислот и щелочей,
агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превы-
шать содержание коррозийно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

БПВА.418110.001 РЭ

ПРИЛОЖЕНИЕ Б

(справочное)

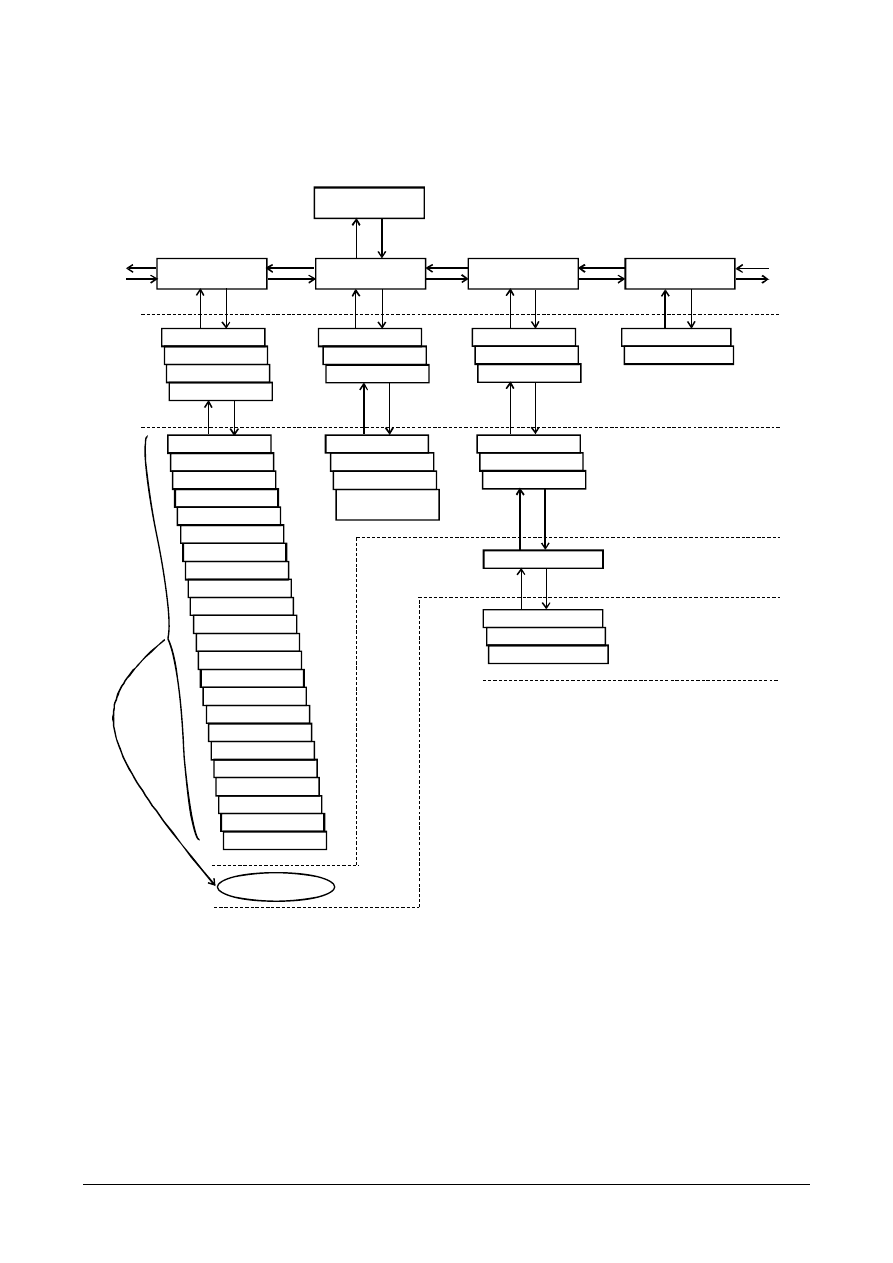

Структура диалога при редактировании

«Ввод»

«Выход»

Работа

«Ввод»

Набор 0

Диап. измер. вн

Дата, время

Корректировка

«Ввод»

…

Набор 9

Входы

№ рабочего набора

Измер.

(каналы)

Дата, время

Уставки

Архив

←

«Ввод»

«Выход»

Вх. “Запуск “t

Изготовитель

Вх. “Останов t”

Заводской номер

Вх. “Вн. пуск”

Версия ПО

Диап. измер. U1

Диап. измер. 2

«Ввод»

→

«Выход»

Диап. Измер. вн

«Ввод»

Испытание 10

«Выход»

Среднее значение

←

Контроль

←

«Ввод»

→

«Выход»

Уровень 1

Уровень 2

Уровень3

Уровень 4

Уровень 5

Дата и время

изменения уставок

«Ввод»

«Выход»

Удалить архив? НЕТ

Очистка памяти

Температура

Удалить архив? ДА

Задержка останова

Ожид. запуска

Ожид. возврата

Пуск канала 1

Число циклов

Длит. сигнала

Длит. паузы

Останов кан. 1

Пуск отсчета t

Ожид. срабатыв.

Доп. информ.

«Ввод»

Режим 1

Режим 3

«Выход»

Режим 2

Испытание 1

…

Измерение 10

«Ввод»

«Выход»

Измерение 1

…

Темпер. канала 2, 3

Темпер. канала 1

Измер. ,

(I U)

←

→

←

→

Рисунок Б.1 – Структура диалога при редактировании

По кнопке «Ввод» происходит переход на нижестоящий уровень или подтвержде-

ние выбранного действия.
2.

Кнопками «

←» и «→» осуществляется циклический перебор параметров в пределах

одного уровня.
3.

По кнопке «Выход» происходит переход на вышестоящий уровень.

БПВА.418110.001 РЭ

Ус

тр

ст

во

ов

ан

си

ус

Ко

тр

лл

Ус

тр

ст

во

ин

ка

БП

Кл

ат

ур

5 A

Tp6

сил

ите

мо

ст

ка

ала

В
24

-7

сил

ите

мо

ст

ка

ала

Tp5

Сх

ем

уп

ра

вл

ен

ия

кв

н
3/

Iк

I2к

Iвн

к1

ИП

т1

ИП

т2

Iк

/250

1А

/12

ИП

КМ

1:1

Iвн

ИП

т4

ИП

Iк

ИП

т3

Iвн

вн

еш

U3 *

≅U

100

вн

“Ос

та

тай

ера

”

“Вн

пу

ск

”

“З

пуск

та

”

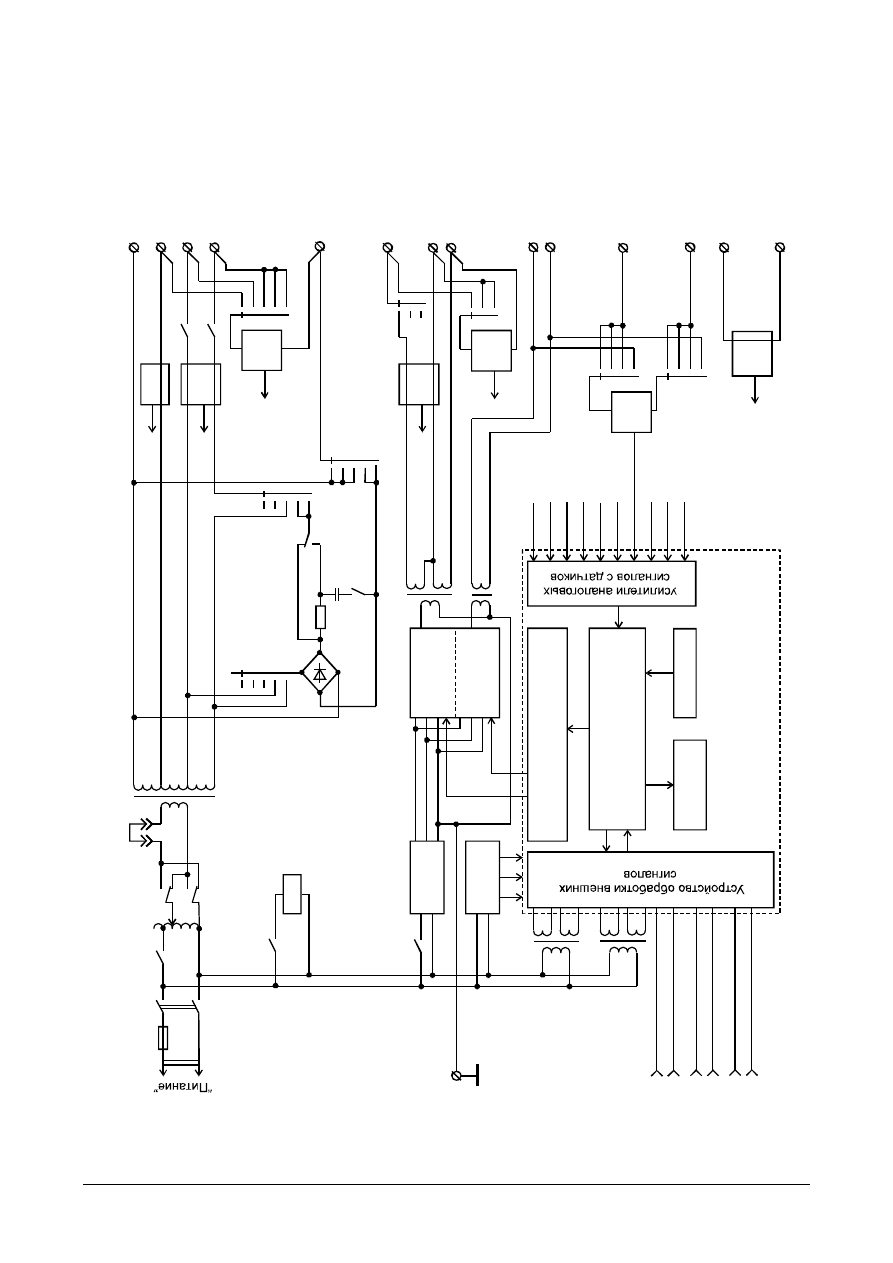

Ри

сун

Фу

нк

он

ьн

ая

сх

ем

ус

тр

ой

ст

ва

“

Не

пт

ун

-3

”.

ПР

ИЛ

ЖЕ

НИЕ

БПВА.418110.001 РЭ

ПРИЛОЖЕНИЕ Г

(справочное)

Форма представления информации в архиве

Т а б л и ц а Г.1 – Форма представления информации, хранящейся в архиве
Уровень 4

Уровень 5

Примечание

Режим 1. Определение напряжения и тока срабатывания, возврата

«U1=ХХ.Х/Y.YY
Квозв=Z.ZZ»

«U1=ХХ.Х/Y.YY
n:U1=хх.х/y.yy»
…………………….
«U1=ХХ.Х/Y.YY
ΔU1=аа.а/б.бб»

ХХ.Х – среднее  значение  напряжения  (тока)  срабатыва-
ния
Y.YY – среднее значение напряжения (тока) возврата
Z.ZZ – значение  коэффициента  возврата,  рассчитанного
по средним значениям
хх.х – значение  напряжения  (тока)  срабатывания n-ого
измерения (n = 1…10)
хх.х – значение  напряжения  (тока)  возврата n-ого  изме-
рения (n = 1…10)
аа.а – разброс значений напряжения (тока) срабатывания
бб.б – разброс значений напряжения (тока) возврата

«I1=ХХ.Х/Y.YY
Квозв=Z.ZZ»

«I1=ХХ.Х/Y.YY
1:I1=хх.х/y.yy»
…………………….
«I1=ХХ.Х/Y.YY
ΔI1=аа.а/б.бб»

Режим 1. Определение времени срабатывания, возврата и замкнутого состояния контактов
«tс=х.ххх/y.yyy
U1=аа.а I1=б.бб»

х.хxх – время срабатывания (tс), возврата (tв), замкнутого
состояния (tи) контактов, подключенных к входу «Запуск
таймера»
y.yyy – то же, для контактов, подключенных к входу
«Останов таймера»
аа.а (бб.б) – значения напряжения (тока), на момент
срабатывания (возврата) защиты

«tи=х.ххх/y.yyy
U1=аа.а I1=б.бб»

«tв=х.ххх/y.yyy
U1=аа.а I1=б.бб»

Режим 1. Циклический режим определения временных характеристик

«tс=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tс= х.ххх/y.yyy
U1=аа.а I1=б.бб»
……………………

Х.ХХХ – среднее  значение  времени  срабатывания (tс),
возврата (tв),  замкнутого  состояния (tи)  контактов,  под-
ключенных к входу «Запуск таймера»
Y.YYY – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
х.хxх – tс (tв  или  tи) n-ого  измерения  (n = 1…10)  для
контактов, подключенных к входу «Запуск таймера»;
y.yyy – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
c.ccc – разброс значений для входа «Запуск таймера»;
d.ddd – разброс значений для входа «Останов таймера»;
аа.а  (бб.б) – значения  напряжения  (тока)  на  момент  сра-
батывании (возврате) защиты

«tи=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tи= х.ххх/y.yyy
U1=аа.а I1=б.бб»
…………………..

«tв=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tв= х.ххх/y.yyy
U1=аа.а I1=б.бб»
…………………

БПВА.418110.001 РЭ

Продолжение таблицы Г.1
Уровень 4

Уровень 5

Примечание

Режим 2. Определение частоты срабатывания, возврата

«f=ХХ.ХX/YY.YY
Квозв=Z.ZZ»

«f=ХХ.XХ/YY.YY
n:f=хх.хx/yy.yy»
…………………

«f=ХХ.ХX/YY.YY

Δf=c.cc/d.dd»

ХХ.ХX – среднее значение частоты срабатывания
YY.YY – среднее значение частоты возврата
Z.ZZ – значение  коэффициента  возврата,  рассчитанного
по средним значениям
хх.хх – значение  частоты  срабатывания n-ого  измерения
(n = 1…10)
yy.yy – значение  частоты  возврата n-ого  измерения
(n = 1…10)
c.cc – разброс значений частоты срабатывания
d.dd – разброс значений частоты возврата

Режим 2. Определение времени срабатывания, возврата и замкнутого состояния контактов
«tс= х.ххх/y.yyy
U2*=аа.а f=б.бб»

х.хxх – время срабатывания (tс), возврата (tв), замкнутого
состояния (tи) контактов, подключенных к входу «Запуск
таймера»
y.yyy – то же, для контактов, подключенных к входу
«Останов таймера»
аа.а, бб.б – значение напряжения и частоты выходного
сигнала, на момент срабатывания (возврата) защиты

«tи= х.ххх/y.yyy
U2=аа.а f=б.бб»

«tв= х.ххх/y.yyy
U2=аа.а f=б.бб»

Режим 2. Циклический режим определения временных характеристик

«n:tс= х.ххх/y.yyy
U2=аа.а f=бб.бб»
……………………

Х.ХХХ – среднее  значение  времени  срабатывания (tс),
возврата (tв),  замкнутого  состояния (tи)  контактов,  под-
ключенных к входу «Запуск таймера»
Y.YYY – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
х.хxх – tс (tв  или  tи) n-ого  измерения  (n = 1…10)  для
контактов, подключенных к входу «Запуск таймера»
y.yyy – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
c.ccc – разброс значений для входа «Запуск таймера»
d.ddd – разброс значений для входа «Останов таймера»
аа.а,  бб.б – значение  напряжения  и  частоты  выходного
сигнала, на момент срабатывания (возврата) защиты

«tи=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tи= х.ххх/y.yyy
U2=аа.а f=бб.бб»
……………………

«tв=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tв= х.ххх/y.yyy
U2=аа.а f=бб.бб»
……………………

БПВА.418110.001 РЭ

Продолжение таблицы Г.1
Уровень 4

Уровень 5

Примечание

Режим 3.Определение углов сдвига фаз зоны срабатывания

ϕ1=XXX.X
Δϕ=cc.c

ϕ1=xxx.x ( ↓***

I1**=а.аа U2*=бб.б»

…………………….

ХХХ.X, YY.YY – средние  значения  углов  нижней  и
верхней границ зоны срабатывания
Z.ZZ – значение  угла  максимальной  чувствительности,
рассчитанного  по  средним  значениям  углов  зоны  сраба-
тывания
ххх.х, yyy.y – значения  углов  нижней  и  верхней  границ
зоны срабатывания n-ого измерения (n = 1…10)
c.cc, d.dd – разброс значений углов
аа.а, бб.б – значение тока и напряжения на выходе кана-
лов 1 и 2 на момент срабатывания (возврата) защиты

ϕ2=YYY.Y
Δϕ=dd.d

ϕ2=yyy.y ( ↓

I1=а.аа U2=бб.б»
……………………..

ϕмч=ZZZ.Z****

ϕ1=XXX.X
ϕ2=YYY.Y

Режим 3. Определение времени срабатывания, возврата и замкнутого состояния контактов
«tс=х.ххх/y.yyy
I1=а.аа U2=бб.б»

х.хxх – время срабатывания (tс), возврата (tв), замкнутого
состояния (tи) контактов, подключенных к входу «Запуск
таймера»
y.yyy – то же, для контактов, подключенных к входу
«Останов таймера»
аа.а, бб.б – значение тока и напряжения на выходе кана-
лов 1 и 2 на момент срабатывания (возврата) защиты

«tи=х.ххх/y.yyy
I1=а.аа U2=бб.б»

«tв=х.ххх/y.yyy
I1=а.аа U2=бб.б»

Режим 3. Циклический режим определения временных характеристик

«tс=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tс= х.ххх/y.yyy

А1=аа.а В2=бб.бб»

……………………

Х.ХХХ – среднее  значение  времени  срабатывания (tс),
возврата (tв),  замкнутого  состояния (tи)  контактов,  под-
ключенных к входу «Запуск таймера»
Y.YYY – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
х.хxх – tс (tв  или  tи) n-ого  измерения  (n = 1…10)  для
контактов, подключенных к входу «Запуск таймера»
y.yyy – то  же,  для  контактов,  подключенных  к  входу
«Останов таймера»
c.ccc – разброс значений для входа «Запуск таймера»
d.ddd – разброс значений для входа «Останов таймера»
аа.а  (бб.бб) – значение  тока  и  напряжения  на  выходе
каналов 1 и 2 на момент срабатывания (возврата) защиты.

«tи=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tи= х.ххх/y.yyy

А1=аа.а В2=бб.бб»

……………………

«tв=Х.ХХХ/Y.YYY
Δ=c.ccc/d.ddd»

«n:tв= х.ххх/y.yyy

А1=аа.а В2=бб.бб»

……………………

________________
* –

отображаемая на данной позиции индикатора величина (U2 или I2) определяется положением
переключателя «Выход» канала 2

** –

отображаемая на данной позиции индикатора величина определяется положением переключа-
теля «Опорный сигнал» (К1, Iвн ,Uвн) и положением переключателя «Выход» канала 1 (I1 или
U1)

*** – при отображении значений углов нижней и верхней границы зоны срабатывания вначале

второй строки индикатора выводится величина, от которой отсчитывается угол. Диапазон из-
мерения угла и положительное направление отсчета указывается с помощью значка, отобра-
жаемого в первой строке индикатора

**** – угол максимальной чувствительности вычисляется только при измерении углов от тока до

напряжения в диапазоне 360

° при положительном направлении отсчета против часовой стрел-

ки. При задании другой системы измерения угла сдвига фаз угол максимальной чувствитель-
ности не измеряется

Устройство проверки средств релейной защиты Нептун-3. Руководство - часть 3
