Аскон. Интегрированная система проектирования тел вращения КОМПАС-SHAFT 2D. Руководство - часть 12
Часть V. Выбор материала
▼ материалы, введенные пользователем.
Перед каждой строкой списка находится цветовой индикатор. Материалы, входящие в
базовый набор (базовые материалы), отмечаются синим цветом, а материалы, которые
введены в базу данных в процессе эксплуатации модуля
(пользовательские
материалы) — зеленым.

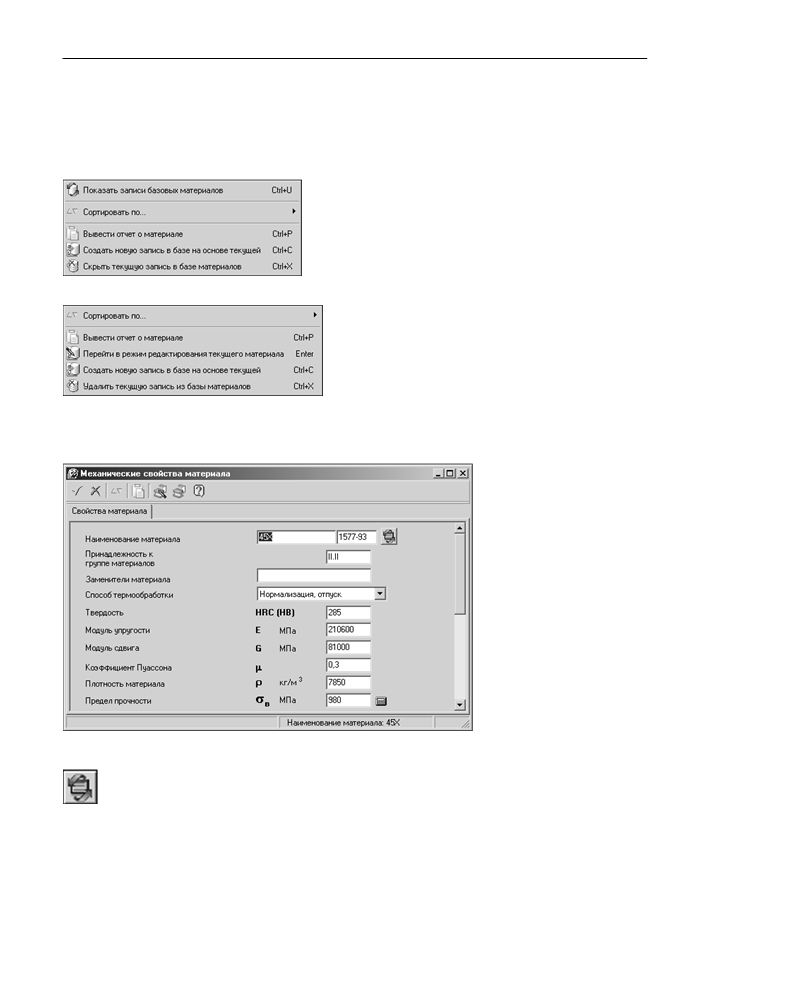

Для управления списками материалов используются ко!
манды контекстного меню. Контекстное меню базового
материала показано на рис. 19.2, контекстное меню
пользовательского материала — на рис. 19.3.
Вы можете отсортировать список материалов по любо!
му параметру (см. раздел 19.2.2 на с. 196).
Рис. 19.2.
Рис. 19.3.
Режим изменения свойств материала
В режиме Свойства мате
риала в окне Механичес
кие свойства материала
отображается
перечень
свойств выбранного мате!
риала (рис. 19.4).
Рис. 19.4.
Кроме того, здесь же находится кнопка Обновить текущую запись и перейти к таб
лице Выбор материала, с помощью которой осуществляется переход в режим Выбор
материала.
19.1.3. Панель инструментов
Панель инструментов Модуля выбора материалов содержит кнопки, предназначенные
для управления списком материалов, а также для вывода отчета о свойствах материала.
Каждая кнопка соответствует определенной команде (табл. 19.1).
194
Глава 19. Модуль выбора материалов
Табл. 19.1. Кнопки панели инструментов главного окна Модуля выбора материалов
Команда
Применить материал и выйти
Выйти без применения материала
Вывести отчет о материале
Сортировать по...
Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала*
Загрузить «ЛОЦМАН: Материалы и сортаменты» для просмотра материала
Справка
* Команда Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала доступ!
на только в режиме Свойства материала.
19.1.4. Завершение работы модуля
Чтобы подтвердить выбор указанного материала для проектируемой модели и завер!
шить работу модуля, нажмите на панели инструментов окна Механические свойства
материала кнопку Применить материал и выйти или дважды щелкните по выбран!
ной строке списка материалов левой клавишей мыши.
Чтобы завершить работу модуля без выбора материала, нажмите на панели инструмен!
тов кнопку Выйти без применения материала или завершите работу модуля при по!
мощи стандартных средств экранной формы Windows.
19.2. Работа в режиме выбора материала
В режиме Выбор материала вы можете выполнить следующие действия:
▼ выбрать материал из предлагаемого списка (см. раздел 19.2.1);
▼ отсортировать список материалов (см. раздел 19.2.2 на с. 196);
▼ сформировать отчет о свойствах материала (см. раздел 19.2.3 на с. 197);
▼ скрыть базовый материал (см. раздел 19.2.4 на с. 197);
▼ удалить материал, введенный пользователем (см. раздел 19.2.5 на с. 198);
195
Часть V.
Выбор материала
▼ восстановить список базовых материалов и их свойств (см. раздел 19.2.6 на с. 198);
▼ посмотреть справочник «ЛОЦМАН: Материалы и сортаменты» (см. раздел 19.2.7 на
с. 198);
▼ перейти в режим редактирования свойств материалов (см. раздел 19.2.8 на с. 198);
▼ завершить работу модуля (см. раздел 19.1.4).
19.2.1.
Выбор материала
В окне Механические свойства материала на вкладке Выбор материала помещен
список материалов, занесенных в базу данных (рис. 19.1 на с. 193). Для каждого мате!
риала показаны его основные характеристики.
Вы можете пролистывать список при помощи линейки прокрутки или клавиш управле!
ния курсором.
Отыскав нужный материал, укажите его курсором. Затем нажмите кнопку Применить
материал и выйти или дважды щелкните по выбранной строке левой клавишей мыши.
Если вы не нашли нужного материала в предлагаемой базе данных, выполните следую!
щие действия.
1.
Вызовите из контекстного меню команду Создать новую запись на основе текущей
или Перейти в режим редактирования текущего материала. Модуль автоматичес!
ки перейдет в режим Свойства материала.
2.
Введите новый материал и задайте его свойства или нажмите на панели инструментов
кнопку Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала
и выберите материал из справочника.
3.
Нажмите кнопку Обновить текущую запись и перейти в режим выбора материала
или клавиши <Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
Если вы не хотите обновлять запись о свойствах материала, взятого на редактирование,
вызовите из контекстного меню поля Наименование материала команду Перейти к
таблице «Выбор материала» без внесения изменений.
4.
Примените добавленный материал — нажмите кнопку Применить материал и выйти
или дважды щелкните по выбранной строке левой клавишей мыши.
19.2.2.
Сортировка списка материалов
Для удобства просмотра списка материалов вы можете отсортировать его по любому из
ниже перечисленных параметров:
▼ марка материала;
▼ контактное напряжение;
▼ изгибное напряжение;
▼ твердость материала;
▼ способ термообработки материала.
Чтобы произвести сортировку, выполните следующие действия.
196
Глава 19. Модуль выбора материалов
1.
Вызовите команду Сортировать по... из контекстного меню списка материалов или на!
жмите на панели инструментов одноименную кнопку. Раскроется дополнительное меню,
содержащее варианты сортировки.
2.
Выберите строку с нужным вариантом сортировки, щелкните левой клавишей мыши или
нажмите клавишу <Enter>.
В окне Механические свойства материала на вкладке Выбор материала значения
параметра, по которому выполнена сортировка, будут выделены цветом.
19.2.3.
Отчет о свойствах материала
Чтобы увидеть полный список свойств выбранного в перечне материала, удобно офор!
мить такой список в виде отчета. Его можно не только посмотреть, но и сохранить в файл
формата FastReport (*.frf) или вывести на печать.
Чтобы получить отчет о свойствах указанного материала, выполните одно из следующих
действий.
▼ Вызовите из контекстного меню команду Вывести отчет о материале или нажмите на
панели инструментов одноименную кнопку.
▼ Нажмите клавиши <Ctrl>+<P>.
Откроется окно Сводная таблица свойств материала.
Под строкой заголовка окна располагается инструментальная панель. Она содержит
кнопки управления отчетом (см. табл. 17.3 на с. 184).
Чтобы отредактировать текущую страницу отчета в FastReport, дважды щелкните правой
клавишей мыши в поле отчета. Используя общие правила работы с дизайнером отчетов,
внесите изменения в документ.
19.2.4.
Сокрытие записи базового материала
При работе с определенным кругом материалов вам будет удобно скрыть в списке те ма!
териалы, которые, скорее всего, вы не будете использовать.
Чтобы скрыть указанный базовый материал (но не удалить его из базы!), вызовите ко!
манду Скрыть текущую запись в базе материалов из контекстного меню базового
материала (он отмечен синим индикатором) или нажмите клавиши <Ctrl>+<X>. Откроет!
ся окно с вопросом о необходимости удаления материала.
Чтобы скрыть материал, нажмите кнопку Да, чтобы отказаться от действия — кнопку
Нет.
Если вы скроете материал, который уже применен для тела вращения, проектируемого
в КОМПАС SHAFT 2D V6, при следующем вызове Модуля выбора материалов этот мате!
риал будет вновь отображен в списке.
Для восстановления скрытых записей воспользуйтесь командой контекстного меню По
казать записи базовых материалов (см. раздел 19.2.6 на с. 198).
197
Часть V.
Выбор материала
19.2.5.
Удаление записи пользовательского материала
Чтобы удалить из базы материал, введенный пользователем (он отмечен зеленым инди!
катором), вызовите из контекстного меню пользовательского материала команду Уда
лить текущую запись из базы материалов или нажмите клавиши <Ctrl>+<X>. Откро!
ется окно с вопросом о необходимости удаления материала.
Чтобы удалить материал, нажмите кнопку Да, чтобы отказаться от удаления — кнопку
Нет.
Если вы удалите материал, который уже применен для тела вращения, проектируемого
в КОМПАС SHAFT 2D V6, при следующем вызове Модуля выбора материалов этот мате!
риал будет восстановлен в списке и в базе данных.
19.2.6.
Восстановление списка базовых материалов
Если вы ранее пользовались командой Скрыть текущую запись в базе материалов
(см. раздел 19.2.4 на с. 197), то в окне Механические свойства материала отобража!
ется уже не весь набор базовых материалов. Чтобы обновить его до состояния поставки,
вызовите из контекстного меню списка команду Показать записи базовых материа
лов или нажмите клавиши <Ctrl>+<U>.
Список базовых материалов (они отмечены синими индикаторами) пополнится. Список
материалов, которые введены пользователем (они отмечены зелеными индикаторами),
не изменится.
19.2.7.
Просмотр справочника «ЛОЦМАН: Материалы и сортаменты»
Работая с Модулем выбора материала в режиме Выбор материала, вы можете ознако!
миться со свойствами материалов, хранящихся в корпоративном справочнике системы
ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сортаменты». Для этого выполните следующие
действия.
1.
Нажмите на панели инструментов кнопку Загрузить «ЛОЦМАН: Материалы и сорта
менты» для просмотра материала. Откроется рабочее окно справочника материалов
и сортаментов.
2.
Найдите в справочнике нужную информацию.
3.
Переключитесь в рабочее окно Модуля выбора материалов.
4.
Если нужно, перейдите в режим редактирования свойств материалов (см. раздел 19.2.8)
и внесите необходимые изменения в соответствии с полученной информацией (см. раз!
дел 19.3.1).
19.2.8.
Переход в режим редактирования свойств материалов
Как уже говорилось, непосредственно после загрузки Модуль выбора материалов рабо!
тает в режиме Выбор материала. Если вы хотите ввести в базу данных новый материал
или изменить свойства уже имеющегося в базе пользовательского материала, необхо!
димо перейти в режим Свойства материала. Для этого вызовите из контекстного меню
списка одну из команд:
198
Глава 19. Модуль выбора материалов
▼ Создать новую запись в базе на основе текущей;
▼ Перейти в режим редактирования текущего материала.
При использовании команды Создать новую запись в базе на основе текущей вы
сможете ввести в базу данных новый материал, не изменяя свойства материала, указан!
ного в списке (см. раздел 19.3.2 на с. 200).
При использовании команды Перейти в режим редактирования текущего матери
ала вы сможете внести изменения в свойства материала, указанного в списке (см. раз!
дел 19.3.3 на с. 200).
19.3.
Работа в режиме изменения свойств материала
В режиме Свойства материала вы можете выполнить следующие действия:
▼ внести изменения в свойства выбранного материала;
▼ выбрать материал из справочника «ЛОЦМАН: Материалы и сортаменты»;
▼ посмотреть информацию, хранящуюся в справочнике «ЛОЦМАН: Материалы и сорта!
менты».
19.3.1.
Редактирование свойств материала
В окне Механические свойства материала на вкладке Свойства материала разме!
щен список механических и физических свойств материала, взятого на редактирование
(рис. 19.4 на с. 194).
Вы можете пролистывать список при помощи линейки прокрутки или переходить от па!
раметра к параметру нажатием клавиши <Tab>.
Вы можете отредактировать большинство значений при помощи клавиатуры. Исключе!
ние составляют параметры:
▼ Принадлежность к группе материалов — его значение нужно выбрать из контекстного
меню данного поля;
▼ Термообработка — его значение нужно выбрать из предопределенного списка;
▼ Предел выносливости при изгибе, Предел выносливости при растяжении, Предел вы
носливости при кручении — их значения можно приближенно вычислить, исходя из за!
данного предела прочности материала; для этого нужно нажать кнопку Вычислить
приближенно, которая расположена справа от поля ввода Предел прочности, а затем
выбрать тип стали из раскрывшегося списка.
Чтобы перенести информацию о материале, свойства которого вы отредактировали, в
базу данных модуля, нажмите кнопку Обновить текущую запись и перейти в режим
выбора материала или клавиши <Ctrl>+<Enter>. Новый материал появится в базе дан!
ных модуля.
Если вы не хотите обновлять запись о свойствах материала, взятого на редактирование,
вызовите из контекстного меню поля Наименование материала команду Перейти к
таблице «Выбор материала» без внесения изменений.
199
Часть V.
Выбор материала
19.3.2.
Ввод нового материала в базу данных
Чтобы пополнить базу данных новым пользовательским материалом, вызовите из кон!
текстного меню списка материалов команду Создать новую запись в базе на основе
текущей или нажмите клавиши <Ctrl>+<C>.
Модуль перейдет в режим редактирования свойств материала. Автоматически откроется
вкладка Свойства материалов. Поля, содержащие значения параметров, будут запол!
нены значениями, определенными для материала, который вы указали на вкладке Вы
бор материала.
Отредактируйте свойства, как об этом рассказано в разделе 19.3.3 на с. 200. Нажмите
кнопку Обновить текущую запись и перейти в режим выбора материала или кла!
виши <Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
19.3.3.
Редактирование свойств текущего пользовательского материала
Вы можете изменить свойства пользовательского материала. Для этого выделите его и
вызовите команду Перейти в режим редактирования текущего материала из кон!
текстного меню списка материалов или нажмите клавишу <Еnter>.
После этого модуль перейдет в режим редактирования свойств. Автоматически откроет!
ся вкладка Свойства материалов. Поля, содержащие значения параметров, будут за!
полнены значениями, определенными для материала, который вы указали на вкладке
Выбор материала.
Отредактируйте свойства, как об этом рассказано в разделе 19.3.1 на с. 199.
19.3.4.
Просмотр справочника «ЛОЦМАН: Материалы и сортаменты»
Работая в режиме Свойства материала, вы можете ознакомиться со свойствами мате!
риалов, хранящихся во внешнем справочнике системы ЛОЦМАН:PLM «ЛОЦМАН: Мате!
риалы и сортаменты». Для этого выполните следующие действия.
1.
Нажмите на панели инструментов кнопку Загрузить «ЛОЦМАН: Материалы и сорта
менты» для просмотра материала или вызовите эту команду со страницы Свойства
материала из контекстного меню поля Наименование материала. Откроется рабо!
чее окно справочника материалов и сортаментов.
2.
Найдите в справочнике нужную информацию.
3.
Переключитесь в рабочее окно модуля выбора материалов.
4.
Если нужно, отредактируйте свойства материала (см. раздел 19.3.1 на с. 199) в соответс!
твии с полученной информацией.
19.3.5.
Выбор материала из справочника
«ЛОЦМАН: Материалы и сортаменты»
При работе в режиме редактирования свойств материала вы можете выбрать материал
из корпоративного справочника системы ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сорта!
менты». Для этого на вкладке Свойства материала выполните следующие действия.
200
Глава 19. Модуль выбора материалов
1. Нажмите кнопку Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора
материала или вызовите эту команду из контекстного меню поля Наименование ма
териала. Откроется рабочее окно справочника материалов и сортаментов.
2. Выберите в справочнике «ЛОЦМАН: Материалы и сортаменты» нужный объект.
3. Нажмите на панели инструментов справочника «ЛОЦМАН: Материалы и сортаменты»
кнопку Выбрать или воспользуйтесь клавишами <Ctrl>+<Enter>.
В рабочем окне Модуля выбора материалов на вкладке Свойства появятся параметры
материала, взятые из справочника
4. Если необходимо, откорректируйте свойства материала.
5. Чтобы перенести материал в базу данных Модуля выбора материалов, нажмите кнопку
Обновить текущую запись и перейти в режим выбора материала или клавиши
<Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
201
