Построение вала
▼ ввести значение при помощи клавиатуры;
▼ взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение канавки относительно базового
торца.
5.
Включите опцию Отрисовка кольца, чтобы отображать стопорное кольцо на чертеже.
6.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
7.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Канавка под выход шлифовального круга
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Канавки. Откроется
дополнительное меню с различными типами канавок. Укажите тип канавки Под выход
шлифовального круга и щелкните левой клавишей мыши. На экране появится окно, в

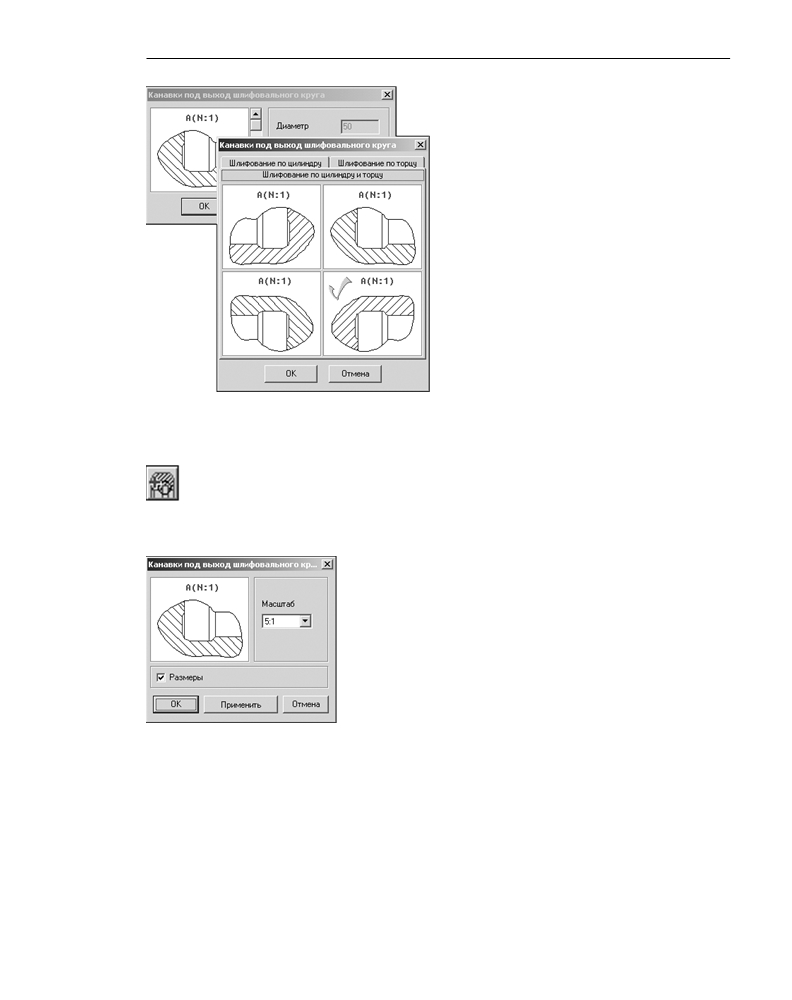

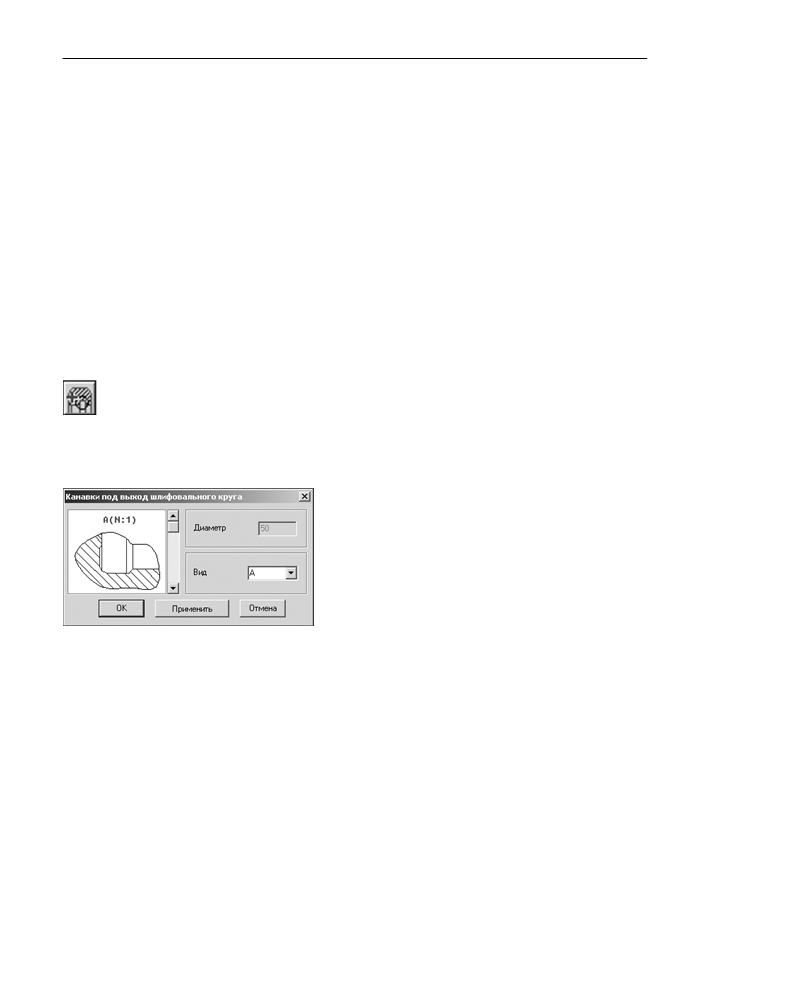

котором нужно выбрать вид канавки (рис. 5.4).
В левой части окна показан вид канавки по умолча!
нию. Чтобы его изменить, щелкните на слайде правой
(или два раза левой) клавишей мыши. На экране поя!
вится диалог выбора вида канавки. Он содержит три
вкладки (рис. 5.5):
▼ Шлифование по цилиндру;
▼ Шлифование по торцу;
▼ Шлифование по цилиндру и торцу.
Рис. 5.4.
1.
Раскройте вкладку, соответствующую необходимому виду шлифования.
2.
Укажите нужный слайд, затем дважды щелкните на нем левой клавишей мыши или на!
жмите кнопку OK.
Также вы можете выбрать тип канавки, пролистывая слайды с помощью линейки про!
крутки.
90
Глава 5. Построение внутреннего контура
3. В поле Вид укажите букву, которой будет на
чертеже обозначаться выносной элемент с
изображением канавки.
4. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
5. После выбора параметров нажмите кнопку
OK.
Для выхода из диалога без сохранения внесен!
ных изменений нажмите кнопку Отмена или
клавишу <Esc>.
Для канавки под выход шлифовального круга вы
можете построить дополнительный Выносной
элемент.
Рис. 5.5.
Выносной элемент канавки под выход шлифовального круга
Выделите в дереве элементов и ступеней внутреннего контура дополнительный элемент
Канавка под выход шлифовального круга и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внутреннего контура. В развернув!
шемся меню выберите команду Выносной элемент и щелкните левой клавишей мыши.
Откроется окно Канавка под выход шлифовального круга (рис. 5.6).
1.
Выберите из стандартного ряда Масштаб изображения про!
филя канавки на чертеже. Чтобы открыть список предлага!
емых вариантов, нажмите кнопку с черным треугольником.
2.
Включите опцию Размеры для простановки размеров на
чертеже.
3.
Нажмите кнопку Применить, чтобы увидеть результаты
построения, не закрывая окно ввода параметров.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений на!
Рис. 5.6.
жмите кнопку Отмена или клавишу <Esc>.
5.2.2.
Резьба
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D V6 может
быть построена резьба следующих типов:
▼ Метрическая;
▼ Метрическая для пластмасс;
▼ Трубная;
91
Часть II.
Построение вала
▼ Трапецеидальная;
▼ Упорная;
▼ Круглая.
Для резьбы каждого типа можно построить дополнительный элемент Профиль резь
бы.
Правила ввода параметров резьбы и данных для построения профиля резьбы одинако!
вы для ступеней и внешнего, и внутреннего контуров. Они описаны в разделе 4.2.2 на
с. 42.
5.2.3.
Шлицы
На цилиндрической ступени внутреннего контура модели КОМПАС SHAFT 2D V6 могут
быть построены шлицы следующих типов:
▼ Шлицы прямобочные;
▼ Шлицы эвольвентные;
▼ Шлицы треугольные.
Шлицы прямобочные внутренние
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шлицы. Откроется
дополнительное меню с различными типами шлицев. Укажите тип Шлицы прямобоч
ные и щелкните левой клавишей мыши. На экране появится окно, предназначенное для

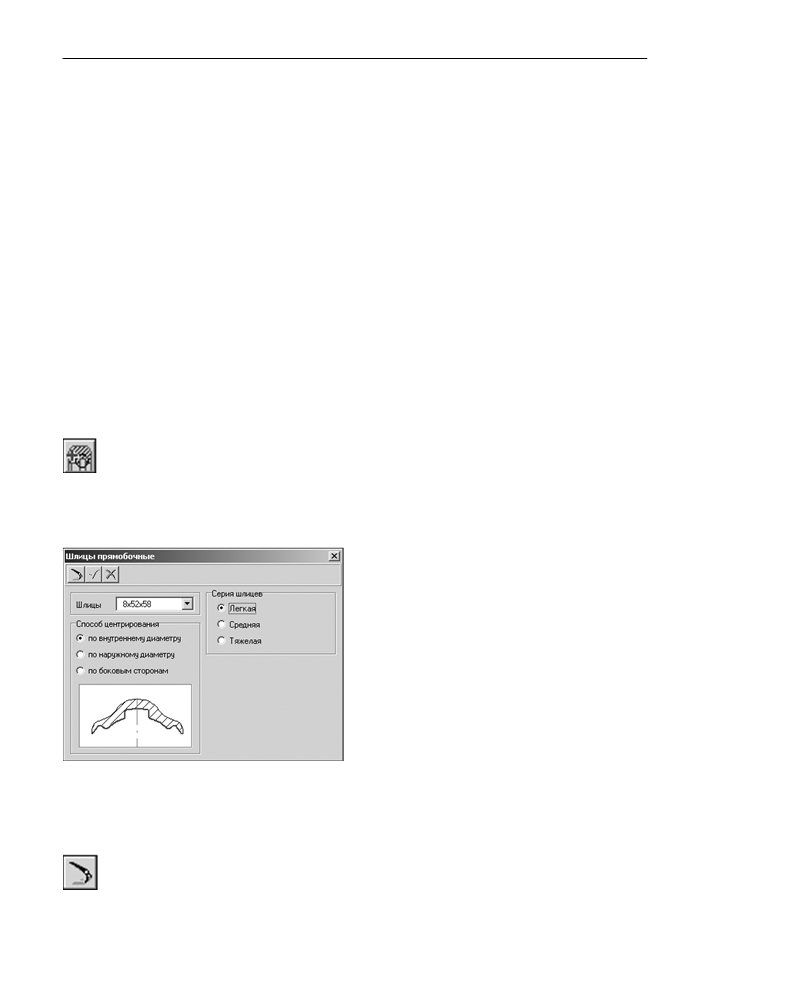

ввода параметров шлицев (рис. 5.7).
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд уп!
равления изображением проектируемого эле!
мента (см. табл. 2.7 на стр. 31).
1. В поле Шлицы приводится обозначение шли!
цев, соответствующих диаметру активной сту!
пени вала и указанной серии. Вы можете вы!
брать шлицы из списка, который откроется
при нажатии кнопки с черным треугольником.
Рекомендуется выбирать значение внутренне!
го диаметра шлицев ближайшее к диаметру
вала активной ступени. При несовпадении
Рис. 5.7.
диаметров программа заменит диаметр сту!
пени на тот, который вы задали для шлицев.
2.
Определите Способ центрирования шлицев — выберите один из вариантов в группе
Способ центрирования.
3.
Укажите Серию шлицев — выберите один из вариантов в группе Серия шлицев.
4.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
92
Глава 5. Построение внутреннего контура
5.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
Для внутренних прямобочных шлицев можно построить дополнительный элемент Про
филь шлицев.
Профиль внутренних прямобочных шлицев
Выделите в дереве ступеней и элементов внутреннего контура дополнительный элемент
Шлицы прямобочные и нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внутреннего контура. В раскрывшемся меню выберите строку
Профиль шлицев и щелкните левой клавишей мыши. На экране появится окно Про

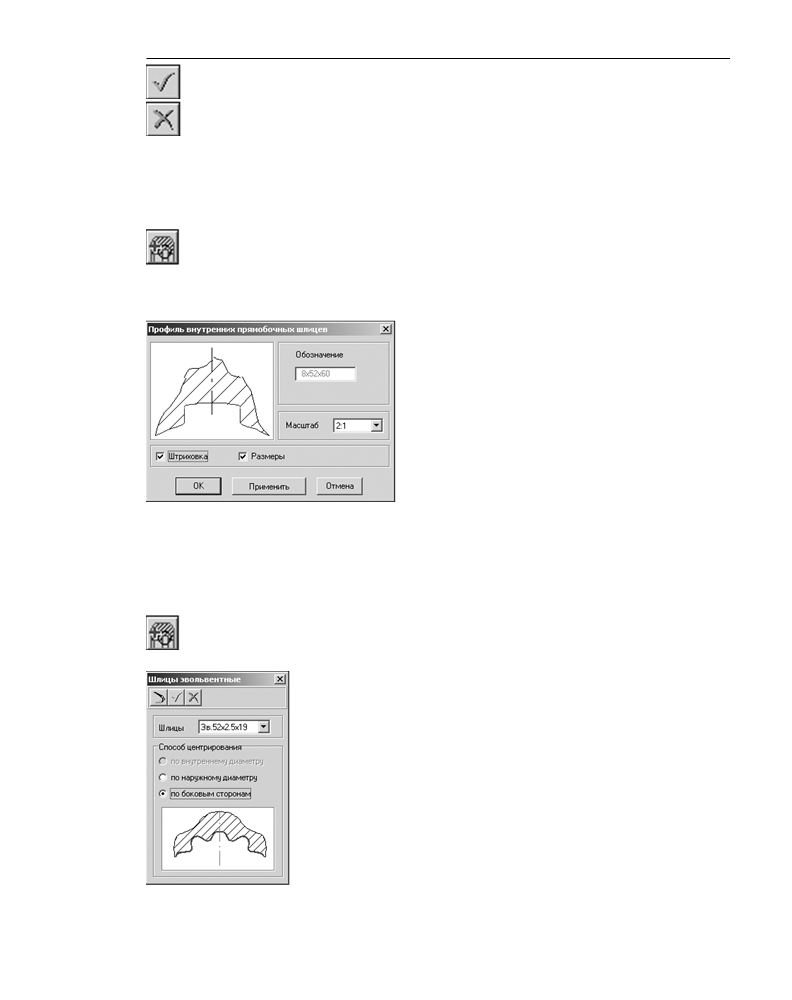

филь внутренних прямобочных шлицев (рис. 5.8).
1.
Выберите из стандартного ряда Масштаб изобра!
жения профиля шлица на чертеже. Чтобы от!
крыть список предлагаемых вариантов, нажмите
кнопку с черным треугольником.
2.
Включите опции Штриховка и Размеры, чтобы
показать эти атрибуты на изображении профиля.
3.
Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
4.
Нажмите кнопку OK.
Рис. 5.8.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Шлицы эвольвентные внутренние
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шлицы.
Откроется дополнительное меню с различными типами шлицев. Укажите
тип Шлицы эвольвентные и щелкните левой клавишей мыши. На эк!
ране появится окно, предназначенное для ввода параметров шлицев
(рис. 5.9). В верхней части окна находится панель инструментов. Она со!
держит кнопки вызова команд управления изображением проектируе!
мого элемента (см. табл. 2.7 на стр. 31).
1.
В поле Шлицы приводится обозначение шлицев, соответствующих
диаметру активной ступени вала и указанной серии. Вы можете вы!
брать шлицы из списка, который откроется при нажатии кнопки с
черным треугольником. Рекомендуется выбирать значение внут!
реннего диаметра шлицев ближайшее к диаметру вала активной
ступени. При несовпадении диаметров программа заменит диаметр
Рис. 5.9.
ступени на тот, который вы задали для шлицев.
93
Часть II.
Построение вала
2.
Определите Способ центрирования шлицев — выберите один из вариантов в группе
Способ центрирования.
3.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
4.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
Для внутренних эвольвентных шлицев можно построить дополнительный элемент Про
филь шлицев.
Профиль внутренних эвольвентных шлицев
Выделите в дереве ступеней и элементов внутреннего контура дополнительный элемент
Шлицы прямобочные и нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внутреннего контура. В раскрывшемся меню выберите строку

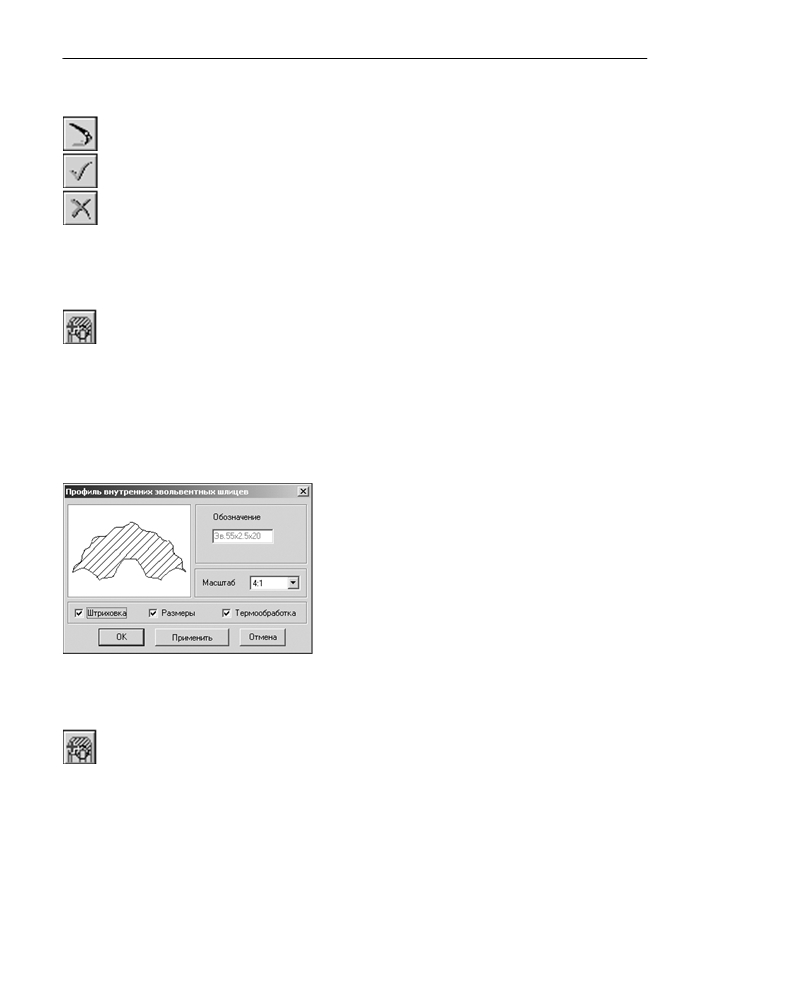

Профиль шлицев и щелкните левой клавишей мыши. Откроется окно Профиль внут
ренних эвольвентных шлицев (рис. 5.10).
1.
Выберите из стандартного ряда Масштаб изображения профиля шлица на чертеже. Что!
бы открыть список предлагаемых вариантов, нажмите кнопку с черным треугольником.
2.
Включите опции Штриховка и Размеры, чтобы показать эти атрибуты на изображении
профиля.
3.
Включите опцию Термообработка, чтобы полу!
чить на чертеже обозначение поверхности, кото!
рая будет подвергаться термообработке.
4.
Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
5.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных из!
менений нажмите кнопку Отмена или клавишу <Esc>.
Рис. 5.10.
Шлицы треугольные внутренние
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шлицы. Откроется
дополнительное меню с различными типами шлицев. Укажите тип Шлицы треуголь
ные и щелкните левой клавишей мыши. На экране появится окно, предназначенное для

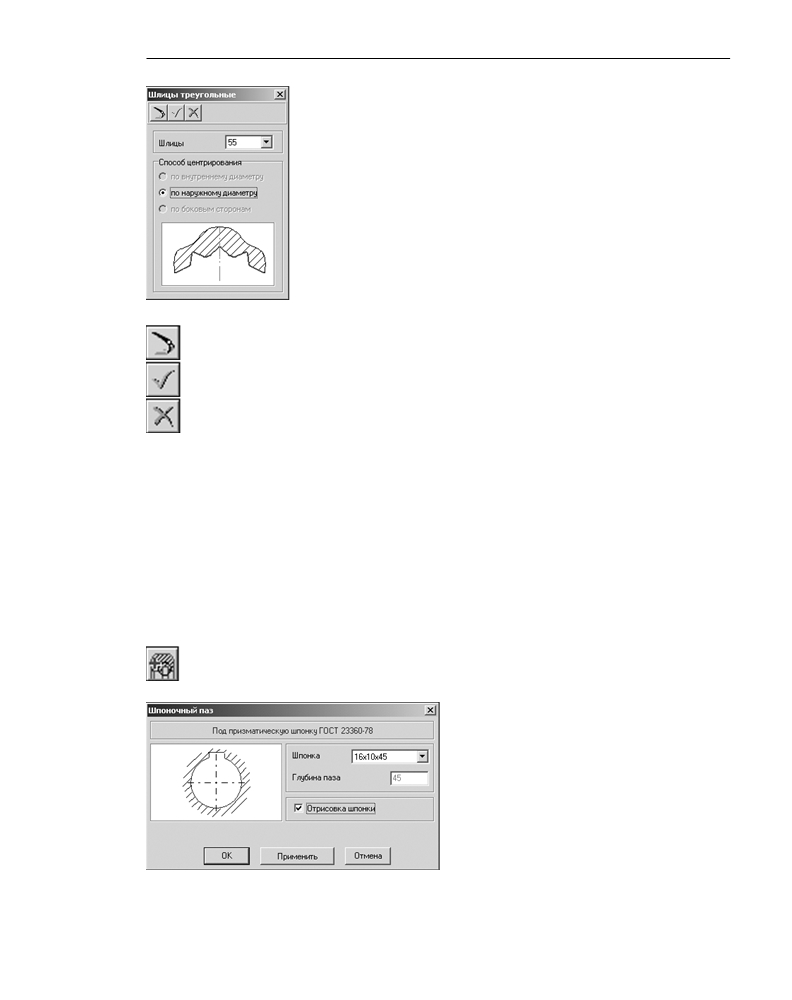

ввода параметров шлицев (рис. 5.11).
94
Глава 5. Построение внутреннего контура
В верхней части окна находится панель инструментов. Она содержит
кнопки вызова команд управления изображением проектируемого эле!
мента (см. табл. 2.7 на стр. 31).
1.
В поле Шлицы приводится обозначение шлицев, соответствующих
диаметру активной ступени вала и указанной серии. Вы можете вы!
брать шлицы из списка, который откроется при нажатии кнопки с
черным треугольником. Рекомендуется выбирать значение внут!
реннего диаметра шлицев ближайшее к диаметру вала активной
ступени. При несовпадении диаметров программа заменит диаметр
ступени на тот, который вы задали для шлицев.
Рис. 5.11.
2.
Нажмите на панели инструментов кнопку Перестроить, чтобы увидеть результаты пос!
троения, не закрывая окно ввода параметров.
3.
После ввода параметров нажмите на панели инструментов кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите на панели инстру!
ментов кнопку Отмена или клавишу <Esc>.
5.2.4.
Шпоночные пазы
На цилиндрической ступени внутреннего контура могут быть построены шпоночные па!
зы следующих типов:
▼ Шпоночный паз под призматическую шпонку;
▼ Шпоночный паз под призматическую высокую шпонку;
▼ Шпоночный паз под сегментную шпонку, передача крутящего момента;
▼ Шпоночный паз под сегментную шпонку, фиксация элементов.
Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различны!
ми типами пазов. Укажите тип паза Под при
зматическую шпонку ГОСТ 23360 78 и
щелкните левой клавишей мыши. На экране
появится окно, предназначенное для ввода па!
раметров шпонки и шпоночного паза

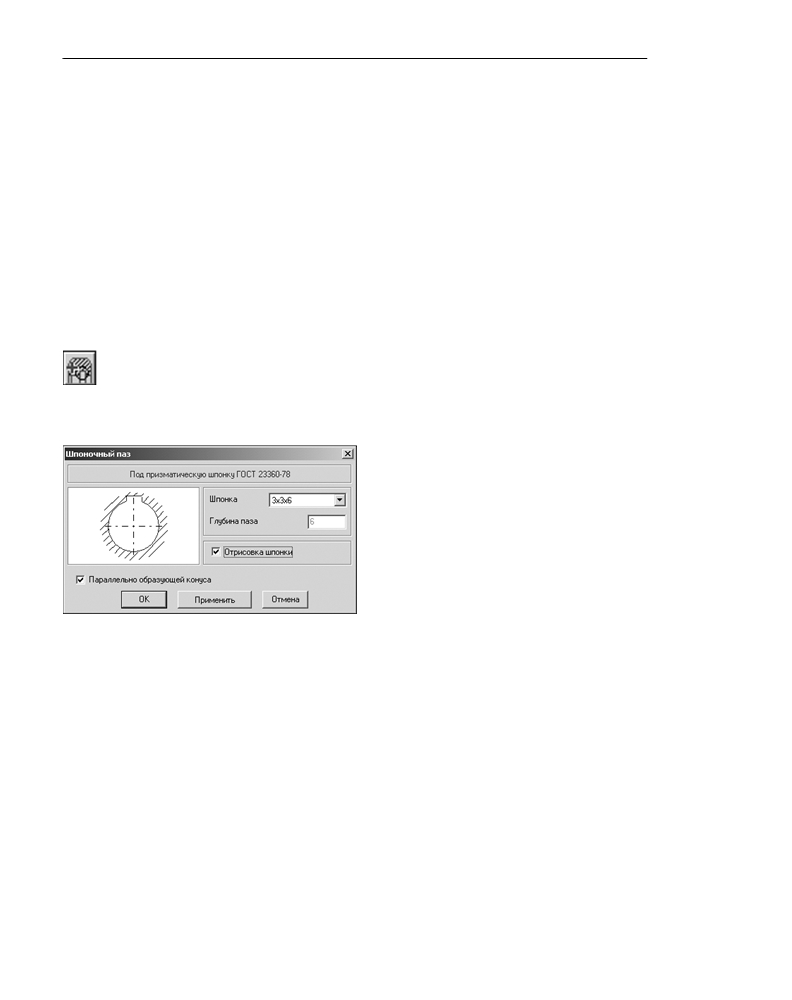

(рис. 5.12).
Рис. 5.12.
95
Часть II.
Построение вала
1.
В поле Шпонка автоматически указываются стандартные размеры шпонки, которые по!
добраны, исходя из диаметра активной ступени модели. Вы можете выбрать другую
шпонку из списка, который откроется при нажатии кнопки с черным треугольником.
2.
Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
3.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую шпонку вы можете построить дополнитель!
ный элемент Профиль шпоночного паза.
Профиль шпоночного паза под призматическую шпонку
Выделите в дереве ступеней и элементов внутреннего контура дополнительный элемент
Шпоночный паз под призматическую шпонку и нажмите кнопку Дополнительные
элементы ступеней на инструментальной панели внутреннего контура. В раскрывшем!
ся меню выберите строку Профиль шпоночного паза и щелкните левой клавишей мы!

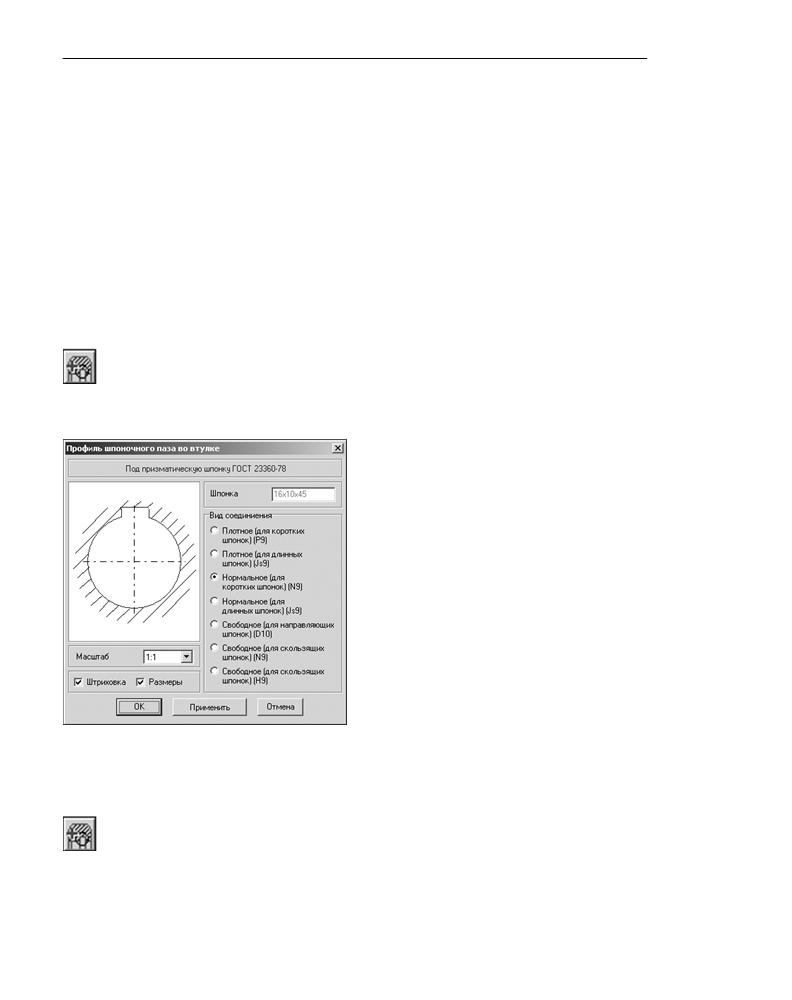

ши. Откроется окно Профиль шпоночного паза во втулке (рис. 5.13).
1. Укажите Вид соединения — выберите нужный
вариант в группе Вид соединения.
2. Выберите из стандартного ряда Масштаб
изображения профиля шпоночного паза на
чертеже. Чтобы открыть список предлагае!
мых вариантов, нажмите кнопку с черным
треугольником.
3. Включите опции Штриховка и Размеры,
чтобы показать эти атрибуты на изображении
профиля.
4. Нажмите кнопку Применить, чтобы увидеть
результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесен!
Рис. 5.13.
ных изменений нажмите кнопку Отмена или
клавишу <Esc>.
Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
призматическую высокую шпонку ГОСТ 10748 79 и щелкните левой клавишей мы!
96
Глава 5. Построение внутреннего контура
ши. На экране появится окно, предназначенное для ввода параметров шпонки и шпоноч!

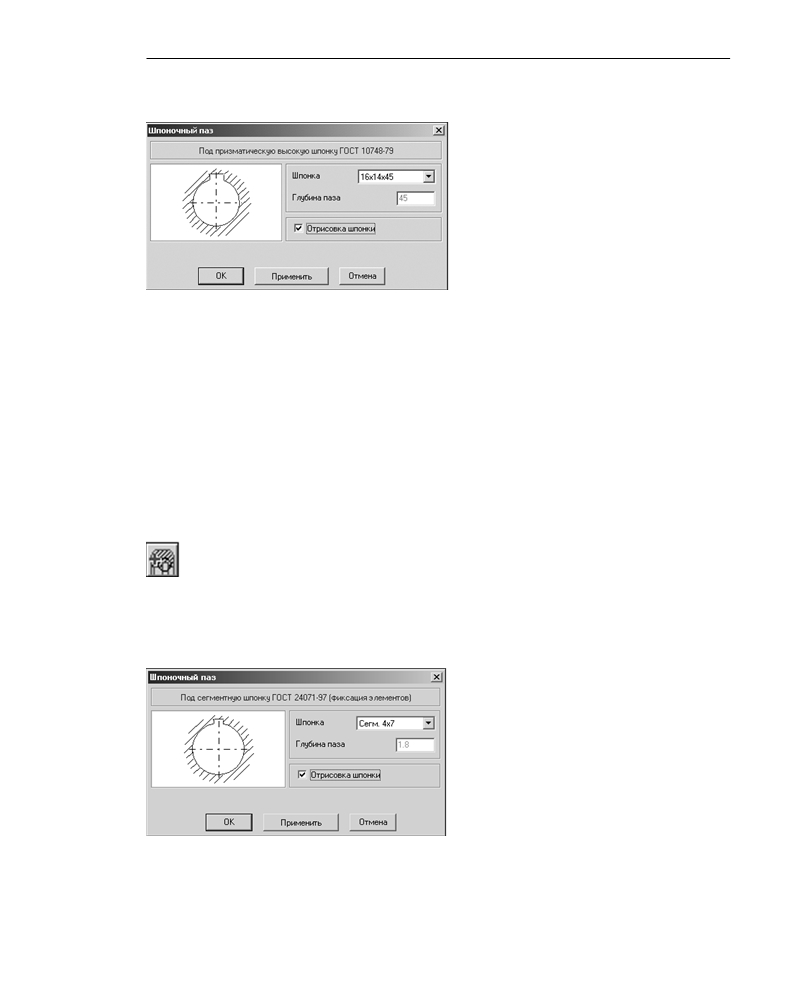

ного паза (рис. 5.14).
1. В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени модели. Вы можете
выбрать другую шпонку из списка, кото!
рый откроется при нажатии кнопки с чер!
ным треугольником.
2. Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
Рис. 5.14.
3.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую высокую шпонку можно построить дополни!
тельный элемент Профиль шпоночного паза. Это делается так же, как для шпоночно!
го паза под призматическую шпонку (см. раздел «Профиль шпоночного паза под при!
зматическую шпонку» на с. 96).
Шпоночный паз под сегментную шпонку (передача крутящего момента)
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
сегментную шпонку ГОСТ 24071 97 (передача крутящего момента) и щелкните
левой клавишей мыши. На экране появится окно, предназначенное для ввода парамет!
ров шпонки и шпоночного паза (рис. 5.15).
1. В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени модели. Вы можете
выбрать другую шпонку из списка, кото!
рый откроется при нажатии кнопки с чер!
ным треугольником.
2. Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
Рис. 5.15.
3.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
97
Часть II.
Построение вала
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под сегментную шпонку можно построить дополнительный эле!
мент Профиль шпоночного паза. Это делается так же, как для шпоночного паза под
призматическую шпонку (см. раздел «Профиль шпоночного паза под призматическую
шпонку» на с. 96).
Шпоночный паз под сегментную шпонку (фиксация элементов)
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
сегментную шпонку ГОСТ 24071 97 (фиксация элементов) и щелкните левой кла!

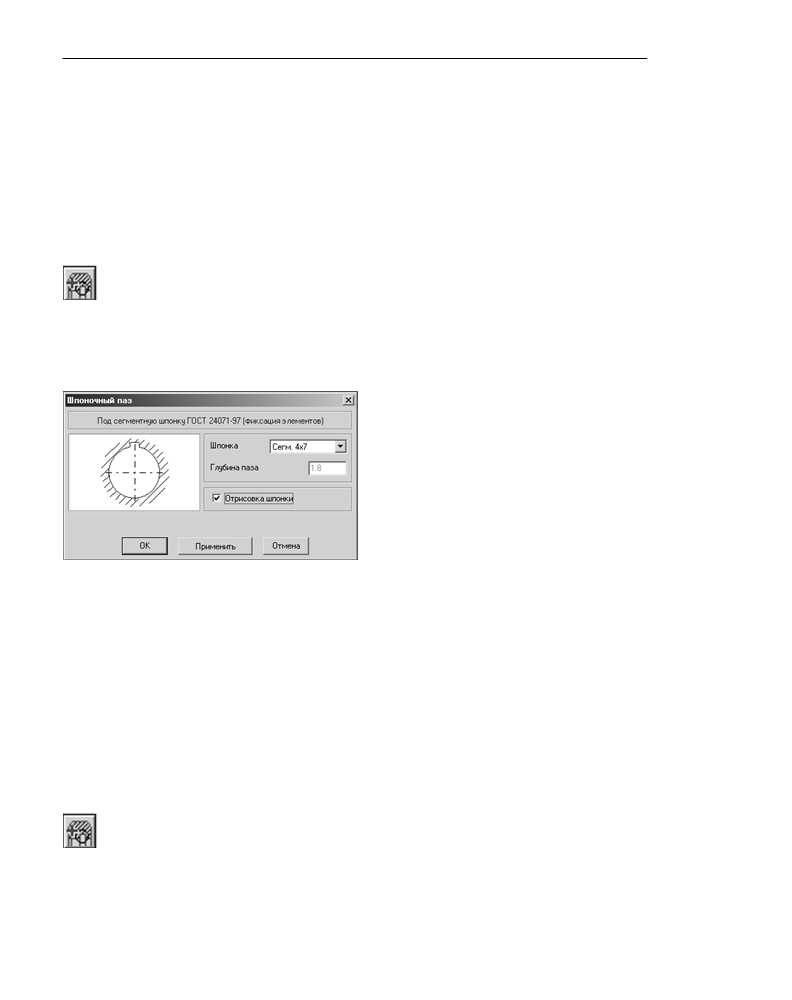

вишей мыши. Откроется окно (рис. 5.16), предназначенное для ввода параметров шпон!
ки и шпоночного паза.
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени модели. Вы можете
выбрать другую шпонку из списка, кото!
рый откроется при нажатии кнопки с чер!
ным треугольником.
2.
Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
Рис. 5.16.
3.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
4.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под сегментную шпонку вы можете построить дополнительный
элемент Профиль шпоночного паза. Это делается так же, как для шпоночного паза
под призматическую шпонку (см. раздел «Профиль шпоночного паза под призматичес!
кую шпонку» на с. 96).
5.2.5.
Подшипники
Выделите в дереве ступеней и элементов цилиндрическую ступень внутреннего контура
и нажмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню дополнительных элементов выберите ко!
манду Подшипники — Шариковые радиальные и щелкните левой клавишей мыши.

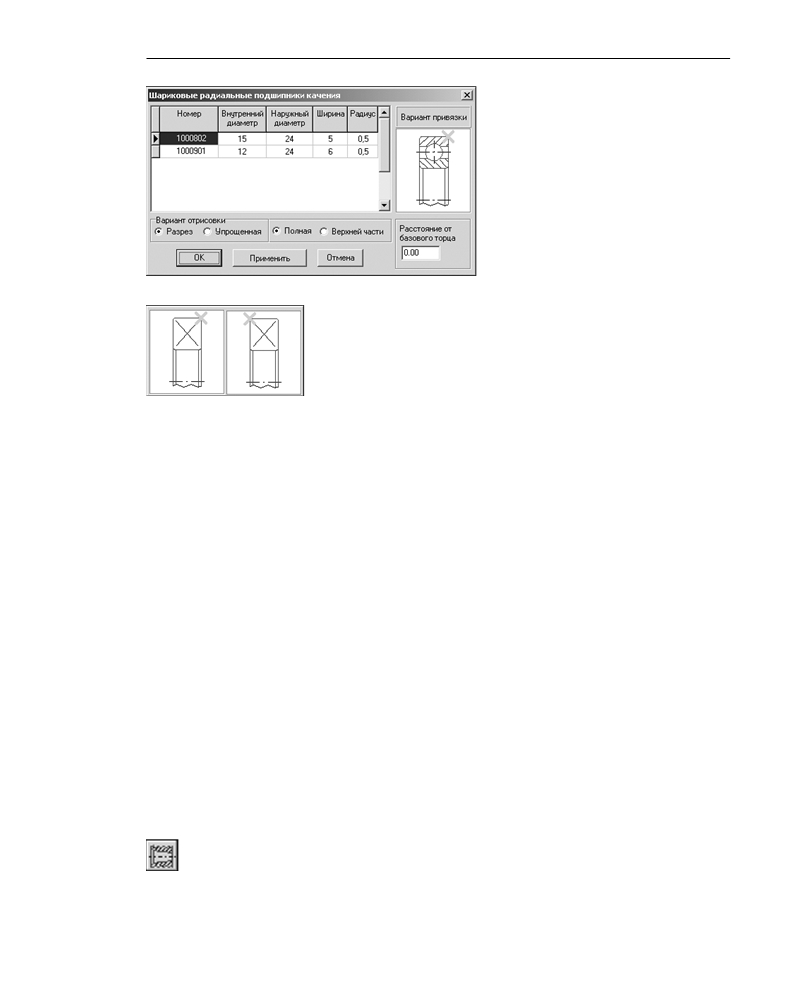

Откроется окно Шариковые радиальные подшипники качения (рис. 5.17).
98
Глава 5. Построение внутреннего контура
1.В левой части окна показан список
подшипников, имеющих наружный
диаметр, равный внутреннему диамет!
ру активной ступени модели. Укажите
в списке нужный подшипник.
Рис. 5.17.
2. Выберите способ привязки подшипника к валу. Для этого щелкните
на слайде в области Вариант привязки правой (или два раза ле!
вой) клавишей мыши. На экране появится развернутое меню вари!
антов (рис. 5.18). Укажите нужный вид курсором и щелкните на нем
левой клавишей мыши.
Рис. 5.18.
3.
Выберите Вариант отрисовки, выбрав вариант Разрез или Упрощенная, Полная или
Верхней части. Сочетание выбранных вариантов может быть любым.
4.
Задайте Расстояние от базового торца ступени до точки привязки подшипника. Это мож!
но сделать разными способами:
▼ Ввести значение при помощи клавиатуры. При этом способе ввода можно:
▼ осуществлять перемещение между полями ввода при помощи клавиши <Tab>;
▼ пользоваться калькулятором (см. раздел 2.6 на с. 30).
▼ Взять значение с чертежа:
▼ щелкнуть правой клавишей мыши в поле Расстояние от базового торца,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую положение подшипника относительно ба!
зового торца.
5.
Нажмите кнопку Применить, чтобы, не закрывая окно ввода параметров, увидеть, как
будет расположен подшипник.
6.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
5.3.
Коническая ступень внутреннего контура
Чтобы построить коническую ступень внутреннего контура модели, щелкните левой кла!
вишей мыши кнопку Коническая ступень, расположенную в меню Простые ступени
инструментальной панели внутреннего контура. На экране появится окно Коническая
ступень (рис. 4.38 на с. 66).
99
Часть II.
Построение вала
Построение конической ступени внутреннего контура аналогично построению коничес!
кой ступени внешнего контура (см. раздел 4.3 на с. 66).
На конической ступени внешнего контура возможно построение только одного вида до!
полнительных элементов — Шпоночных пазов. О порядке построения дополнитель!
ных элементов рассказано в разделе 5.1.2 на с. 88.
5.3.1.
Шпоночные пазы
На конической ступени внутреннего контура могут быть построены шпоночные пазы сле!
дующих типов:
▼ Шпоночный паз под призматическую шпонку;
▼ Шпоночный паз под призматическую высокую шпонку.
Шпоночный паз под призматическую шпонку
Выделите в дереве ступеней и элементов коническую ступень внутреннего контура и на!
жмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
призматическую шпонку ГОСТ 23360 78 и щелкните левой клавишей мыши.
На экране появится окно, предназначенное для
ввода параметров шпонки и шпоночного паза
(рис. 5.19).
1.
В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени модели. Вы можете
выбрать другую шпонку из списка, кото!
рый откроется при нажатии кнопки с чер!
ным треугольником.
Рис. 5.19.
2.
Включите опцию Отрисовка шпонки, чтобы отображать шпонку на чертеже.
3.
Если вы хотите расположить шпонку параллельно оси ступени, выключите опцию Па
раллельно образующей конуса.
4.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую шпонку вы можете построить дополнитель!
ный элемент Профиль шпоночного паза. Это делается так же, как для шпоночного па!
за под призматическую шпонку на цилиндрической ступени (см. раздел «Профиль шпо!
ночного паза под призматическую шпонку» на с. 96).
100
Глава 5. Построение внутреннего контура
Шпоночный паз под призматическую высокую шпонку
Выделите в дереве ступеней и элементов коническую ступень внутреннего контура и на!
жмите кнопку Дополнительные элементы ступеней на инструментальной панели
внутреннего контура. В развернувшемся меню выберите команду Шпоночные пазы.
Откроется дополнительное меню с различными типами пазов. Укажите тип паза Под
призматическую высокую шпонку ГОСТ 10748 79 и щелкните левой клавишей мы!
ши. На экране появится окно, предназначенное для ввода параметров шпонки и шпоноч!

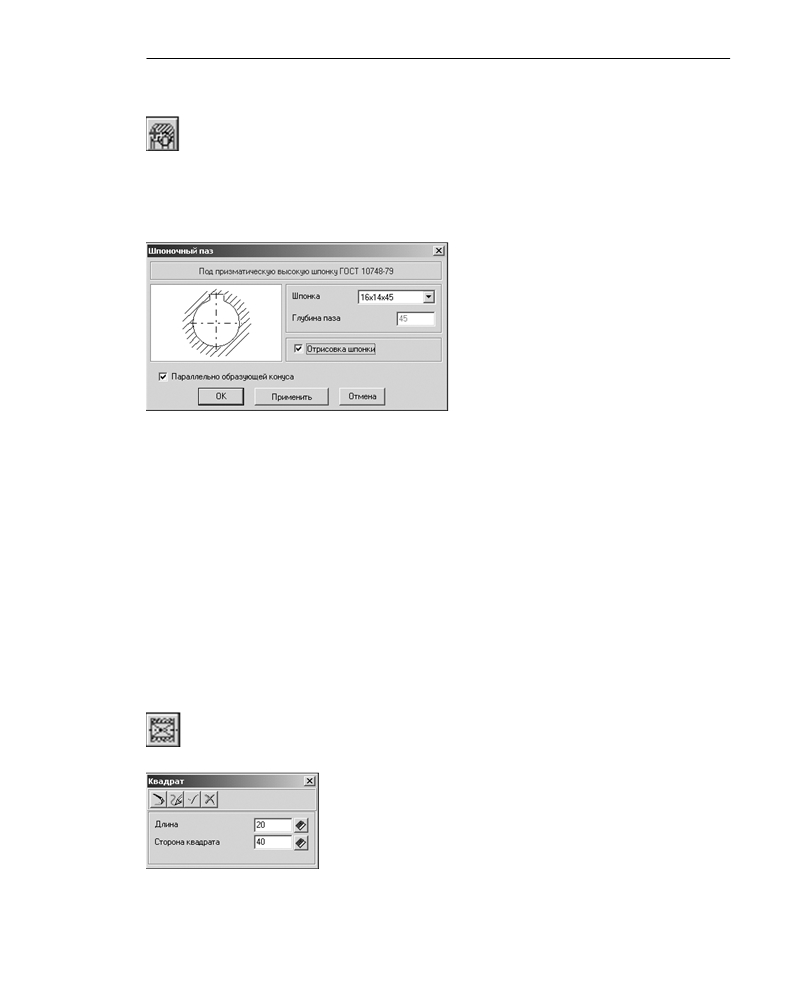

ного паза (рис. 5.20).
1. В поле Шпонка автоматически указыва!
ются стандартные размеры шпонки, кото!
рые подобраны, исходя из диаметра ак!
тивной ступени модели. Вы можете
выбрать другую шпонку из списка, кото!
рый откроется при нажатии кнопки с чер!
ным треугольником.
2. Включите опцию Отрисовка шпонки,
чтобы отображать шпонку на чертеже.
Рис. 5.20.
3.
Если вы хотите расположить шпонку параллельно оси ступени, выключите опцию Па
раллельно образующей конуса.
4.
Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
Для шпоночного паза под призматическую высокую шпонку вы можете построить до!
полнительный элемент Профиль шпоночного паза. Это делается так же, как для шпо!
ночного паза под призматическую шпонку на цилиндрической ступени
(см.
раздел «Профиль шпоночного паза под призматическую шпонку» на с. 96).
5.4.
Квадрат внутреннего контура
Чтобы построить квадратную ступень внутреннего контура, щелкните левой клавишей
мыши кнопку Квадрат, расположенную в меню Простые ступени инструментальной
панели внутреннего контура. На экране появится одноименное команде окно (рис. 5.21).
В верхней части окна находится панель инструментов. Она содер!
жит кнопки вызова команд управления изображением проектируе!
мой ступени (см. табл. 2.7 на стр. 31).
Рис. 5.21.
101
Часть II.
Построение вала
1.
Задайте Длину ступени и размер Стороны квадрата. Это можно сделать разными спосо!
бами:
▼ Ввести значение при помощи клавиатуры. При этом способе можно осуществлять пере!
мещение между полями ввода при помощи клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать кнопку с изобра!
жением книги, а затем выбрать нужное значение из предлагаемого ряда и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши.
2.
Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
5.5.
Глухое отверстие
Чтобы построить глухое отверстие, щелкните левой клавишей мыши кнопку Глухое от
верстие, расположенную в меню Простые ступени инструментальной панели внутрен!

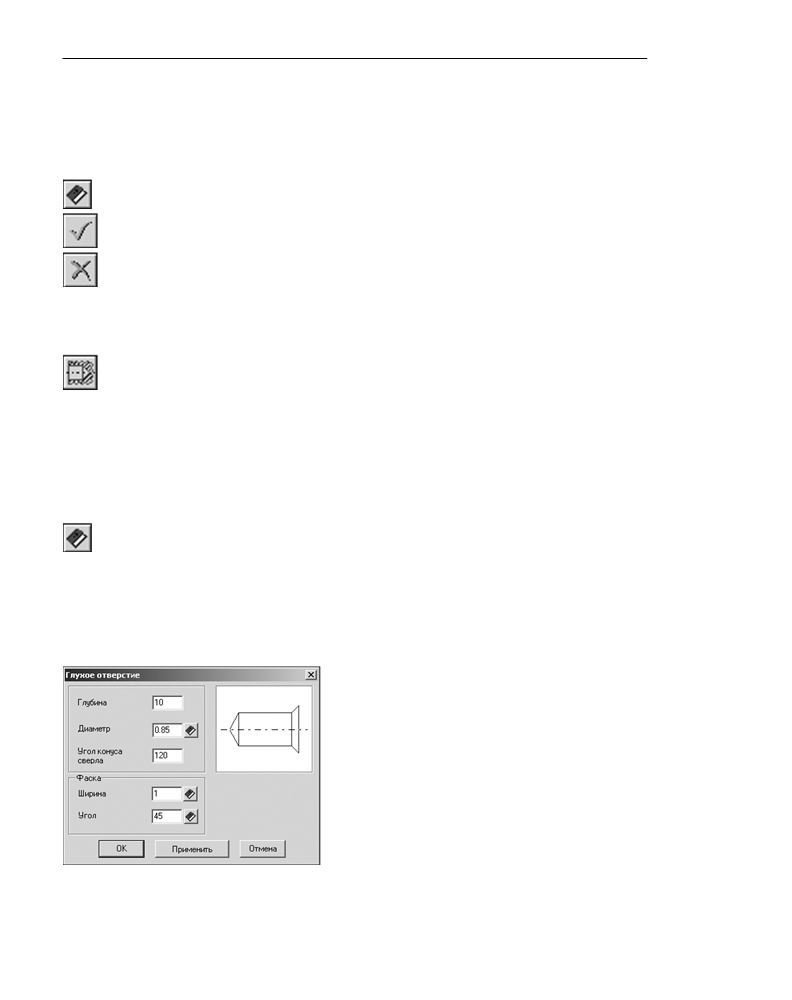

него контура. На экране появится одноименное команде окно (рис. 5.22).
1.
Укажите Глубину отверстия — введите значение в поле Глубина.
2.
Задайте Диаметр отверстия. Это можно сделать разными способами:
▼ Ввести значения при помощи клавиатуры. При этом способе можно осуществлять пере!
мещение между полями ввода при помощи клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать кнопку с изобра!
жением книги, а затем выбрать нужное значение из предлагаемого ряда и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши.
▼ Взять значение диаметра с чертежа:
▼ щелкнуть правой клавишей мыши в поле Диаметр,
▼ вызвать из открывшегося контекстного меню команду Снять с чертежа,
▼ указать на чертеже точку, определяющую интересующий вас диаметр.
3. С помощью группы полей Фаска вы можете за!
дать Ширину и Угол фаски отверстия. Значения
можно ввести при помощи клавиатуры или вы!
брать из списка стандартных значений, нажав
кнопку с изображением книги.
4. Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
5. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных из!
менений нажмите кнопку Отмена или клавишу
Рис. 5.22.
<Esc>.
102
Глава 5. Построение внутреннего контура
5.6.
Центровое отверстие
Чтобы построить центровое отверстие, щелкните левой клавишей мыши кнопку Цент
ровое отверстие, расположенную в меню Простые ступени инструментальной панели

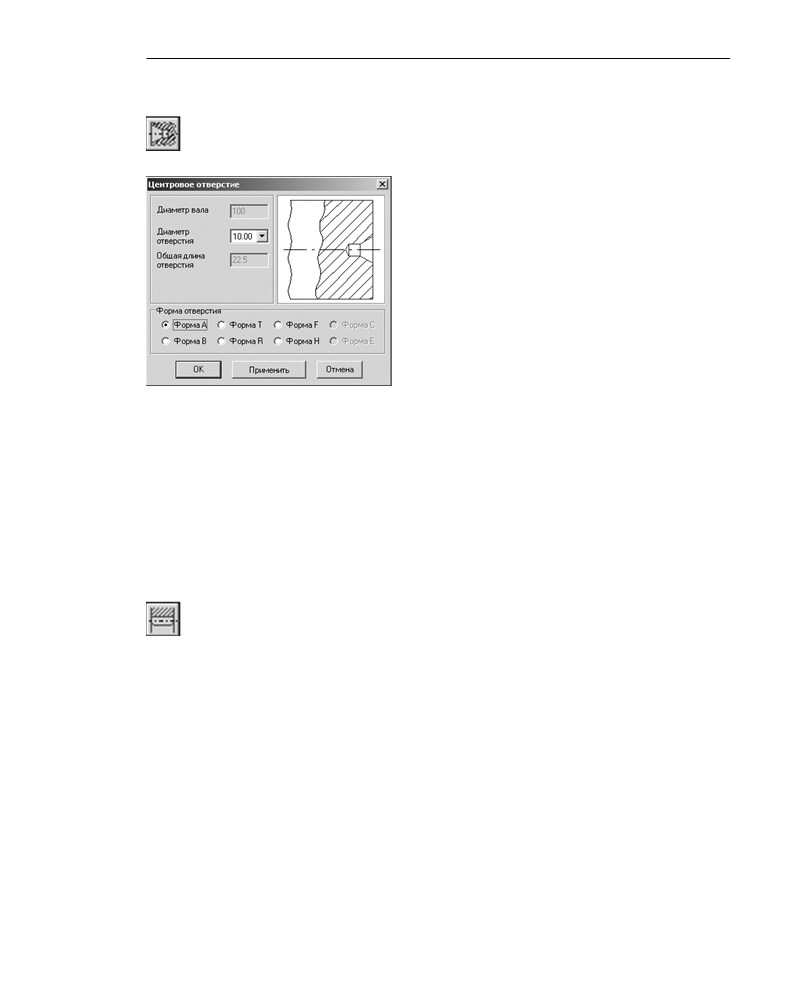

внутреннего контура. На экране появится одноименное команде окно (рис. 5.23).
1.
Выберите значение Диаметра отверстия из спис!
ка стандартных значений. Чтобы открыть список,
щелкните мышью по полю ввода или по кнопке с
черным треугольником.
2.
Укажите Форму центрового отверстия — выбери!
те нужный вариант в группе Форма отверстия.
На слайде отобразится внешний вид отверстия, и
активизируются поля ввода параметров, относя!
щиеся к данной форме. Предлагаемые формы
отверстий соответствуют ГОСТ 14034!74.
3.
Введите параметры, необходимые для создания
отверстия выбранной формы.
Рис. 5.23.
4. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
5. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
5.7.
Шестерня цилиндрической передачи
внутреннего зацепления
Чтобы построить шестерню цилиндрической зубчатой передачи с внутренними зубьями,
нажмите кнопку Цилиндрическая шестерня внутреннего зацепления, расположен!
ную на инструментальной панели внутреннего контура.
Откроется окно, в котором нужно задать параметры для расчета шестерни (рис. 5.24).
В верхней части окна находится панель инструментов. Она содержит кнопки вызова ко!
манд управления изображением проектируемого элемента (см. табл. 2.7 на стр. 31).
103
Часть II.
Построение вала
Если расчет выполняется в первый раз, то
поля, содержащие параметры шестерни,
неактивны и содержат нулевые значения.

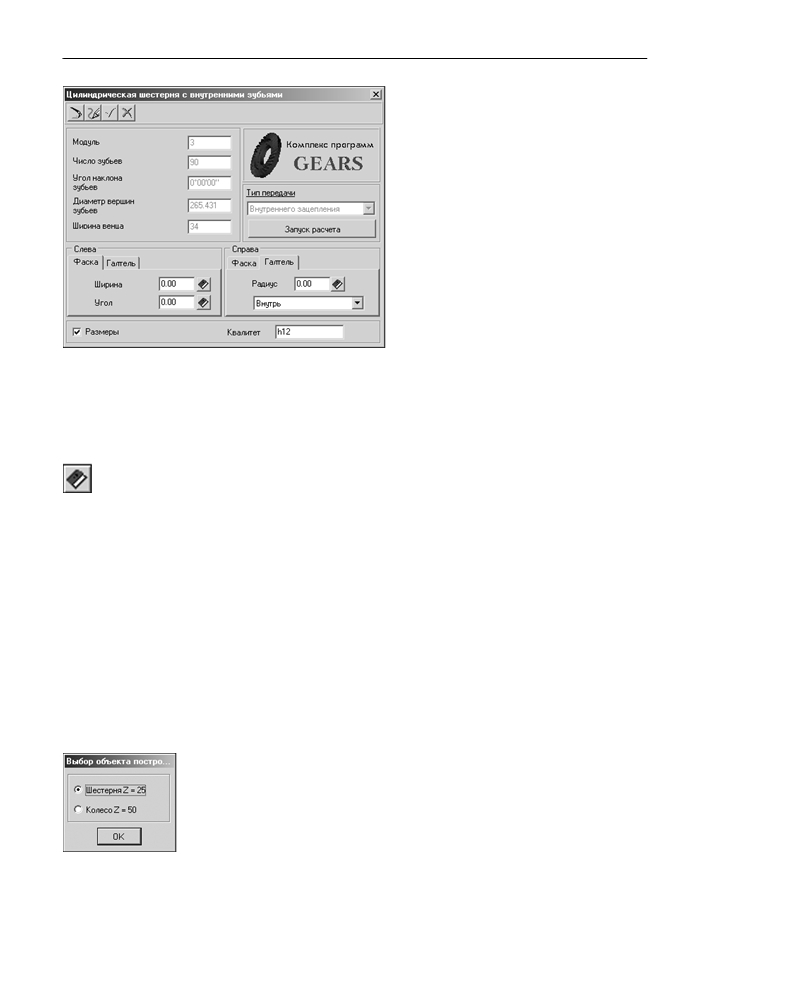

Рис. 5.24.
1.
Задайте параметры фасок и галтелей. Это можно сделать разными способами:
▼ Ввести значения при помощи клавиатуры. При этом способе можно осуществлять пере!
мещение между полями ввода при помощи клавиши <Tab> и пользоваться калькулято!
ром (см. раздел 2.6 на с. 30).
▼ Выбрать значение из стандартного ряда. Для этого потребуется нажать кнопку с изобра!
жением книги, а затем выбрать нужное значение из предлагаемого ряда и зафиксиро!
вать его нажатием клавиши <Enter> или двойным щелчком мыши.
2.
Включите опцию Размеры, чтобы отобразить размеры шестерни на чертеже.
3.
При необходимости скорректируйте характеристику точности изготовления шестерни —
измените значение в поле Квалитет.
4.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS 5. Подробную информацию о порядке выполнения расчета вы мо!
жете получить в разделе «Цилиндрическая зубчатая передача внутреннего зацепления»
на с. 129.
5.
После выполнения расчетов на экране появится окно (рис. 5.25), в котором предлагается
выбрать для дальнейшей работы одно из зубчатых колес передачи.
Выберите объект построения и нажмите кнопку OK. Основные параметры выбранного
зубчатого колеса будут показаны в качестве справочных данных в левой верхней части
окна Цилиндрическая шестерня с внутренними зубьями (рис. 5.24).
Для цилиндрической шестерни с внутренними зубьями можно построить сле!
дующие дополнительные элементы:
▼ Таблица параметров;
▼ Профиль внешних эвольвентных зубьев.
Рис. 5.25.
104
Глава 5. Построение внутреннего контура
5.7.1.
Таблица параметров цилиндрической шестерни
с внутренними зубьями
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи
с внутренними зубьями. Нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внутреннего контура. В развернувшемся меню выберите ко!
манду Таблица параметров и щелкните левой клавишей мыши. Откроется окно, в ко!
тором необходимо ввести информацию для создания таблицы параметров цилиндри!

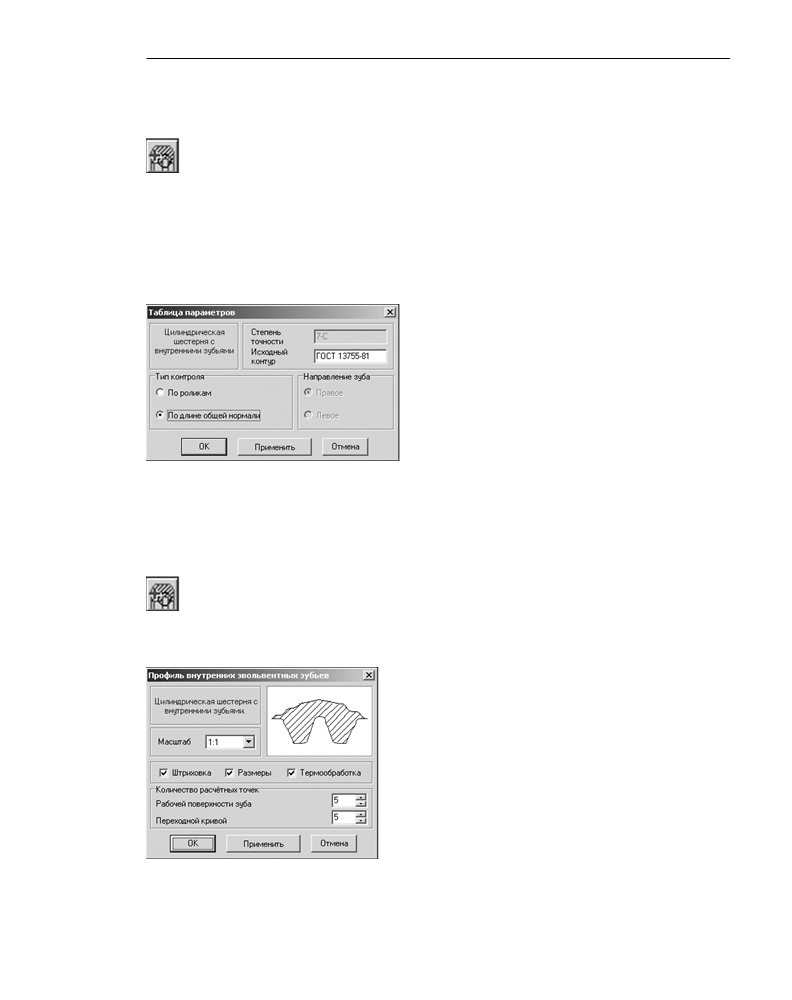

ческой шестерни с внутренними зубьями (рис. 5.26).
В окне Таблица параметров указан тип шестерни (цилиндрическая шестерня с внут!
ренними зубьями), степень точности, заданная при расчете, и вид исходного контура
(стандартный или нестандартный).
1.
Задайте способ контроля профиля зубьев — вы!
берите нужный вариант в группе Тип контроля.
2.
Для косозубой шестерни укажите Направление
зуба — правое или левое.
3.
Нажмите кнопку Применить, чтобы увидеть ре!
зультаты построения, не закрывая окно ввода па!
раметров.
4.
Для создания таблицы параметров нажмите
кнопку OK.
Рис. 5.26.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
5.7.2.
Профиль внутренних эвольвентных зубьев
Выделите в дереве ступеней и элементов шестерню цилиндрической зубчатой передачи
со внутренними зубьями. Нажмите кнопку Дополнительные элементы ступеней на
инструментальной панели внутреннего контура. В развернувшемся меню выберите ко!
манду Профиль зубьев и щелкните левой клавишей мыши. Откроется окно Профиль
внутренних эвольвентных зубьев (рис. 5.27).
1.
Выберите из стандартного ряда Масштаб изображе!
ния профиля зубьев на чертеже. Чтобы открыть спи!
сок предлагаемых вариантов, нажмите кнопку с чер!
ным треугольником.
2.
Включите опции Штриховка и Размеры, чтобы по!
казать эти атрибуты на изображении профиля.
3.
Включите опцию Термообработка, чтобы получить
на чертеже обозначение поверхности, которая будет
подвергаться термообработке.
Рис. 5.27.
105
Часть II.
Построение вала
4. Задайте Количество расчетных точек на рабочей поверхности зуба и Количество расчет
ных точек на переходной кривой. Эти параметры будут влиять на точность отрисовки ли!
нии эвольвенты при построении профиля зуба в чертеже. Чем больше размер зуба, тем
большее количество точек необходимо задать, чтобы построить плавную линию профи!
ля зуба.
5. Нажмите кнопку Применить, чтобы увидеть результаты построения, не закрывая окно
ввода параметров.
6. Нажмите кнопку OK.
Для выхода из диалога без сохранения внесенных изменений нажмите кнопку Отмена
или клавишу <Esc>.
106
содержание .. 4 5 6 7 ..
