КОМПАС-3D V10. Руководство администратора - часть 1

Глава 1.

Требования к аппаратным средствам

КОМПАС!3D V10 предназначен для использования на персональных компьютерах типа

IBM PC, работающих под управлением русскоязычной (локализованной) либо корректно

русифицированной 32! или 64!разрядной версии операционных систем MS Windows

2000/XP/Vista.

Минимально допустимые уровни ОС:

▼ Windows 2000 SP2,

▼ Windows XP SP1,

▼ Windows Vista.

Специфика работы КОМПАС!3D V10 на ПК под управлением Microsoft Windows Vista опи!

сана ниже, в разделе 4.5 на с. 25.

Минимально возможная конфигурация компьютера для установки и запуска системы:

▼ процессор Pentium III с тактовой частотой 800 МГц;

▼ оперативная память 512 Мб;

▼ графический адаптер SVGA с видеопамятью 32 Мб;

▼ привод DVD!ROM;

▼ свободное пространство на жестком диске не менее 500 Мб;

▼ манипулятор «мышь».

При получении бумажных копий документов могут использоваться любые модели при!

нтеров и плоттеров, для которых имеются драйверы, разработанные к установленной на

вашем компьютере версии Windows.

При подборе конфигурации следует иметь в виду, что требования к компьютеру возрас!

тают с увеличением сложности задач (насыщенности чертежей, сложности сборок).

Скорость работы КОМПАС!3D на конкретном компьютере зависит также от характерис!

тик отдельных его комплектующих (процессора, оперативной памяти и др.). За инфор!

мацией об оптимальных вариантах конфигурации компьютера вы можете обратиться к

вашему поставщику.

14

Глава 3.

Аппаратная защита

3.1.

Устройство аппаратной защиты

В стандартную поставку систем КОМПАС входит устройство защиты от несанкциониро!

ванного использования — ключ аппаратной защиты (рис. 3.1), который устанавливается

в разъем USB!поpта компьютера.

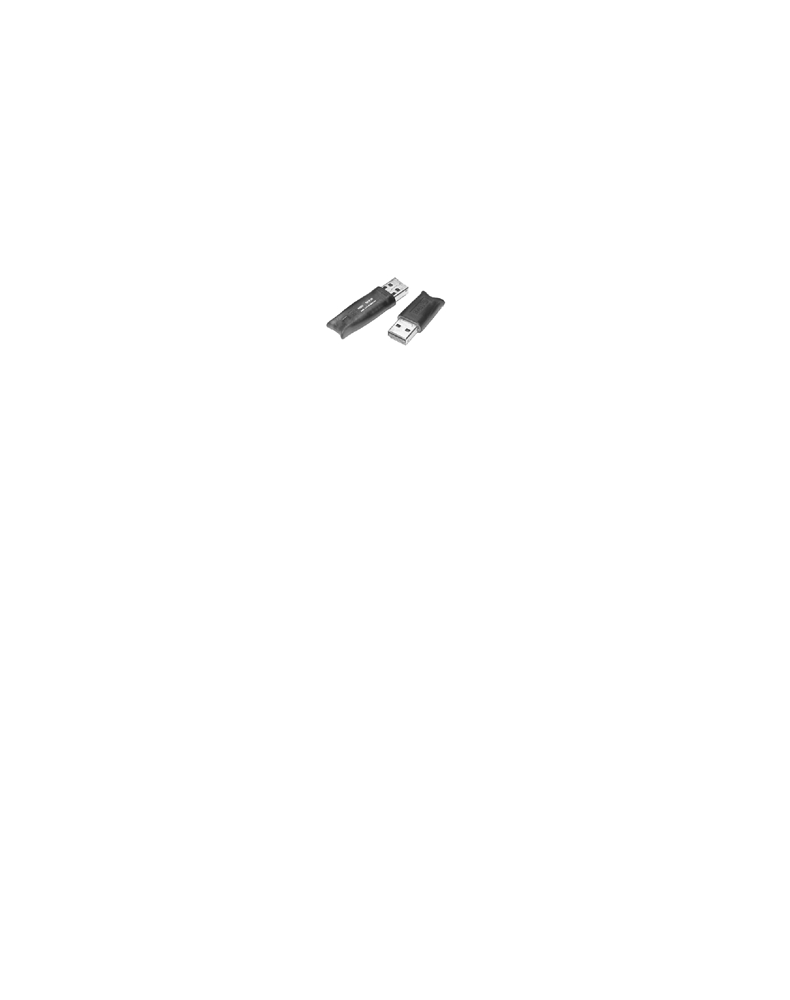

Рис. 3.1. Ключи аппаратной защиты

3.2.

Схема защиты

Ключ аппаратной защиты обладает собственной памятью, в которой хранится информа!

ция об оплаченных компонентах системы КОМПАС!3D и условиях их приобретения.

Существует три основных типа ключа.

Локальный ключ содержит сведения об оплаченных компонентах системы КОМПАС!3D

и позволяет неограниченное время работать с ними на компьютере, где этот ключ уста!

новлен. Обычно такой ключ входит в комплект поставки отдельного рабочего места.

Локальный ключ с ограничением времени работы (TimeHАSР) содержит сведения о пре!

доставленных в пользование компонентах системы КОМПАС!3D и времени, в течение ко!

торого разрешена их эксплуатация на компьютере, где этот ключ установлен.

При работе с локальным ключом аппаратной защиты или ключом с ограничением вре

мени работы сам ключ, его драйвер и дистрибутив системы устанавливаются на один и

тот же компьютер.

Сетевой ключ (NetHАSР) содержит сведения об оплаченных компонентах системы КОМ!

ПАС!3D и количестве лицензий на каждый компонент. Такой ключ входит в комплект

поставки нескольких рабочих мест, предназначенных для работы в сети, и устанавлива!

ется на любой компьютер сети. Он позволяет работать с каждым компонентом системы

нескольким пользователям. Количество пользователей, одновременно работающих с

каждым компонентом, не может превышать количество лицензий на него. Компьютер,

на котором установлен ключ NetHАSР, называется сервером сетевого ключа.

На все компьютеры сети (или только на те, где предполагается работа с системой КОМ!

ПАС!3D), устанавливается дистрибутив системы. Драйвер ключа устанавливается на сер!

вер сетевого ключа и на компьютеры, где установлена система КОМПАС!3D.

18

Глава 3. Аппаратная защита

Объединение компьютеров в сеть отнюдь не означает необходимость использования се!

тевого ключа аппаратной защиты. В этом случае вполне возможна установка локального

ключа, его драйвера и дистрибутива системы на каждый компьютер сети.

Пользователь выбирает вариант организации сетевой работы по своему усмотрению.

Благодаря наличию сети при любом варианте имеется возможность работы с КОМПАС!

документами и служебными файлами, расположенными на других компьютерах.

При загрузке КОМПАС!3D производится проверка наличия локального или сетевого

ключа. Если ключ не найден или опознан как некорректный, выдается соответствующее

сообщение, и система завершает работу.

Если ключ найден, но на нем нет лицензии на один или несколько продуктов (модулей

системы), или исчерпано количество лицензий на сетевом ключе, или исчерпан лимит

времени на ключе TimeHАSР, то данный модуль (система трехмерного твердотельного

моделирования, какая!либо библиотека и т.п.) или система в целом будут работать в де!

монстрационном режиме.

В процессе работы КОМПАС!3D периодически проверяет наличие локального или сете!

вого ключа аппаратной защиты и определяет, разрешено ли использование загружен!

ных в данный момент компонентов системы. Проверка ключа выполняется в фоновом

режиме, практически не задерживая работу пользователя. Если при выполнении такой

проверки ключ не обнаружен, или произошел сбой при обращении к нему, или исчерпан

лимит времени на ключе TimeHАSР, на экране появится предупреждающее сообщение о

переходе системы в демонстрационный режим через пять минут. Началом отсчета этого

интервала времени является момент нажатия кнопки ОК в сообщении. По истечении пя!

ти минут на экране появится сообщение о том, что система работает в демонстрацион!

ном режиме.

После получения первого сообщения необходимо сохранить все открытые документы и

перезапустить систему КОМПАС.

При работе с КОМПАС!3D в демонстрационном режиме доступны все функциональные

возможности системы. Единственным исключением является запрет на сохранение со!

зданных и отредактированных в демонстрационной версии документов (файлов) КОМ!

ПАС!3D.

19

Глава 4.

Установка и удаление КОМПАС 3D

Установка системы КОМПАС!3D на компьютер производится в следующем порядке.

1. Установка Базового комплекта. На этом же этапе автоматически устанавливается драй!

вер аппаратной защиты.

2. При необходимости — установка Строительной и/или Машиностроительной конфигура!

ции.

3. Установка ключа аппаратной защиты в USB!порт компьютера.

4.1.

Установка Базового комплекта

Чтобы установить Базовый комплект на жесткий диск вашего компьютера, выполните

следующие действия.

1. Запустите Windows.

2. С дистрибутивного диска КОМПАС!3D V10 запустите файл Setup.exe из папки KOMPAS

3D_V10\KOMPAS 3D.

3. Следуйте запросам программы установки.

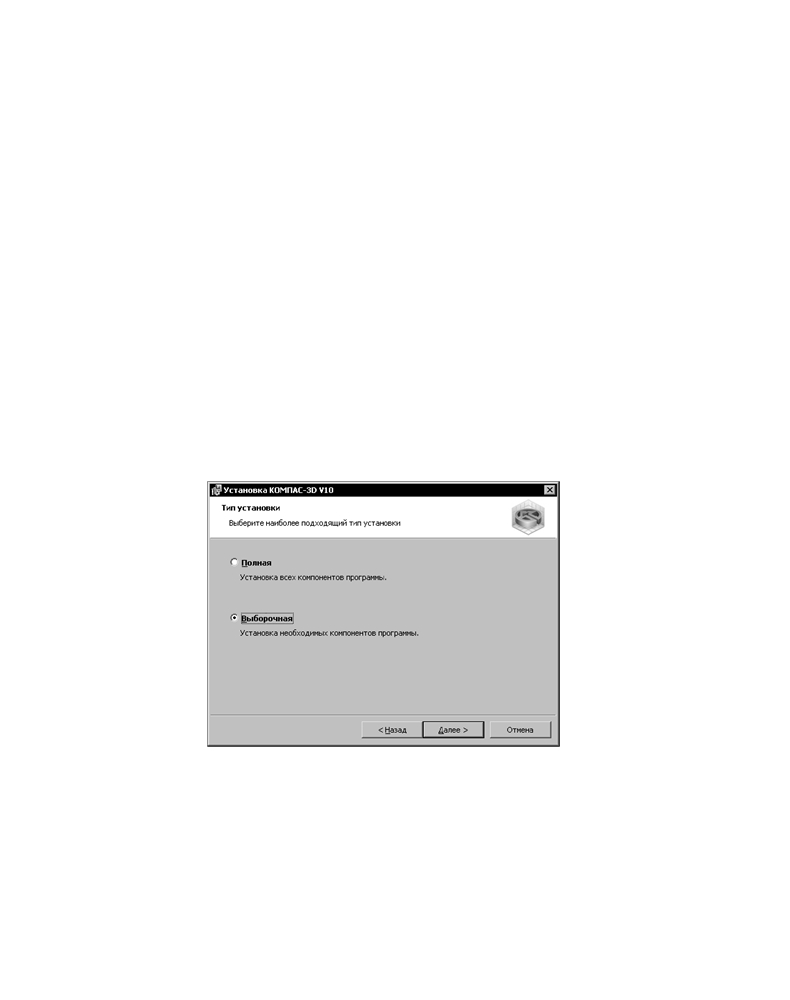

3.1. Укажите требуемый тип установки — Полная или Выборочная (рис. 4.1).

Рис. 4.1. Выбор типа установки

Первый вариант означает установку на компьютер всех компонентов системы. Второй

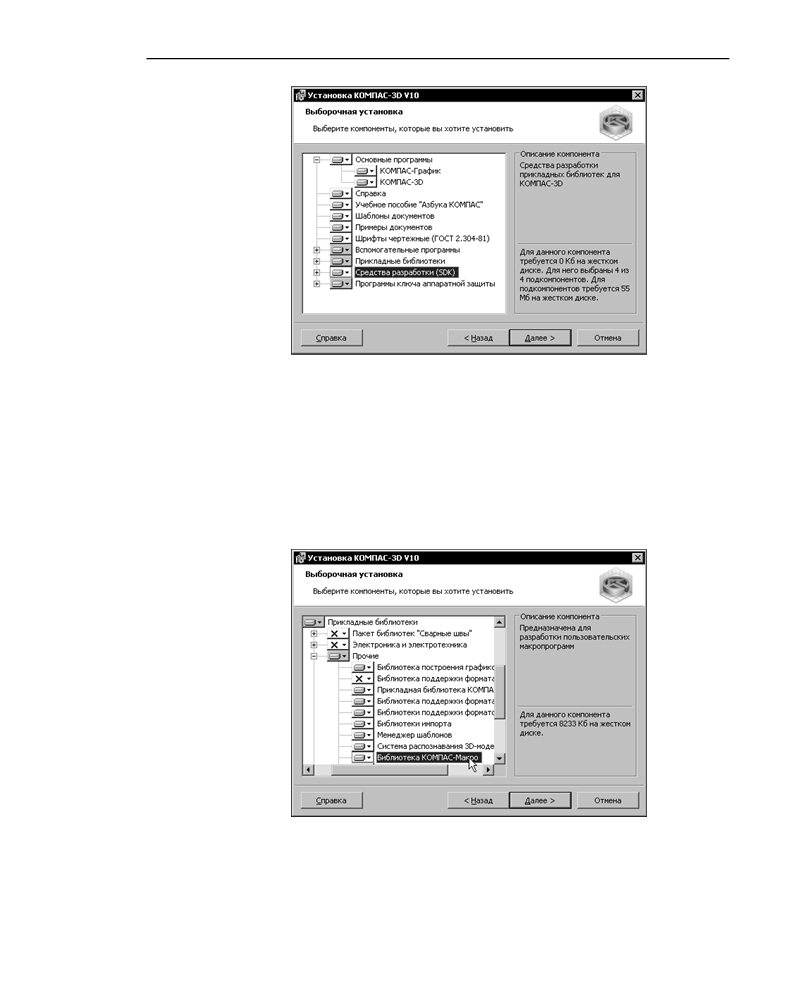

вариант означает возможность выбора устанавливаемых компонентов (рис. 4.2).

20

Глава 4. Установка и удаление КОМПАС 3D

Рис. 4.2. Выбор компонентов системы

Программа установки будет последовательно копировать файлы системы с компакт!

диска в указанную папку на жестком диске компьютера, а затем распаковывать их.

4. Если вам по какой!то причине потребуется прервать установку системы, не дожидаясь

ее нормального завершения, нажмите кнопку Отмена.

4.1.1.

Особенности установки Прикладной библиотеки КОМПАС Макро

Чтобы установить Прикладную библиотеку КОМПАС!Макро, необходимо выбрать этот

компонент в окне установки системы КОМПАС (рис. 4.3).

Рис. 4.3. Выбор компонентов системы

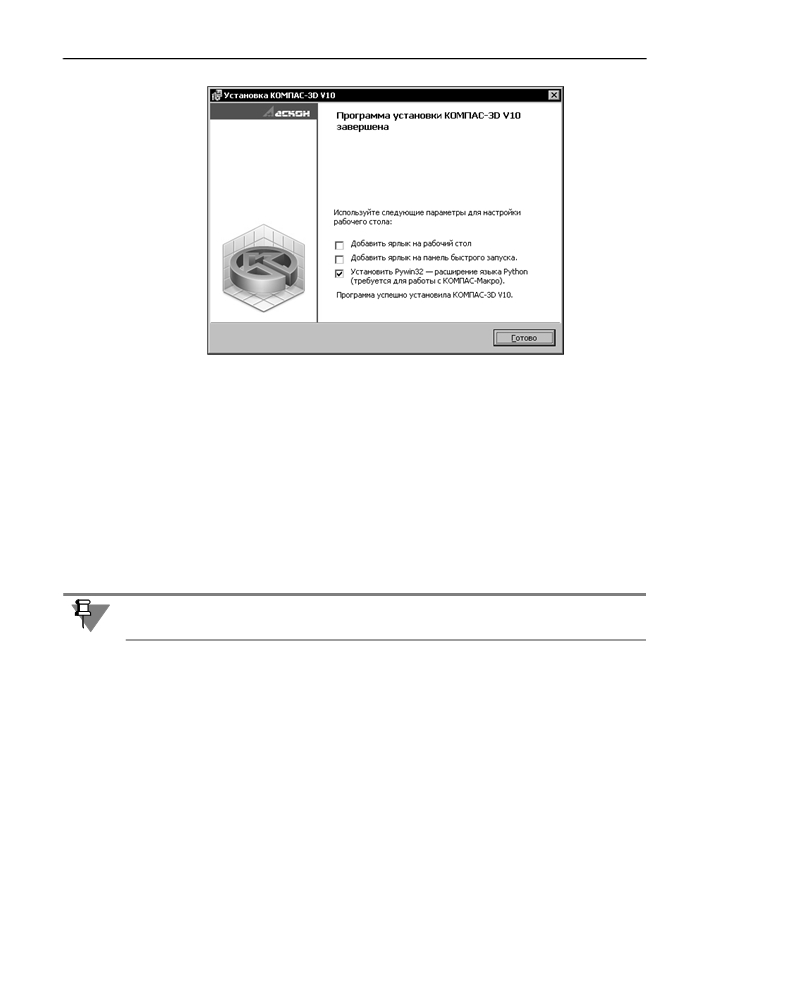

В этом случае последний диалог программы установки системы КОМПАС содержит оп!

цию, позволяющую установить на компьютер расширение языка Pyton Pywin32

(рис. 4.4). По умолчанию она включена.

21

Часть I.

Установка и настройка системы

Рис. 4.4. Выбор компонентов системы

Особенность установки Pywin32 заключается в следующем. Если отказаться от установ!

ки этого приложения, выключив опцию, то для того, чтобы установить его позже, необ!

ходимо запустить файл pywin32 210.win32 py2.5.exe. Этот файл находится в папке

KOMPAS 3D_V10\KOMPAS 3D\Support установочного диска.

4.2.

Установка Строительной и/или Машиностроительной

конфигурации

После установки Базового комплекта можно приступать к установке конфигураций. Вы

можете установить одну или обе конфигурации. Порядок установки конфигураций не

имеет значения.

Установка конфигураций при отсутствии на компьютере установленного Базового комп!

лекта невозможна.

Чтобы установить конфигурацию, выполните следующие действия.

1.

Запустите с дистрибутивного диска файл Setup.exe, соответствующий нужной конфигу!

рации.

▼ Файл Setup.exe для установки Машиностроительной конфигурации находится в папке

KOMPAS 3D_V10\MCAD.

▼ Файл Setup.exe для установки Строительной конфигурации находится в папке KOMPAS

3D_V10\AEC.

2.

Далее следуйте запросам программы установки.

Выбрав тип установки Выборочная, вы сможете указать в диалоговом окне те из вхо!

дящих в конфигурацию библиотек, которые вы хотите установить на компьютер.

Чтобы применить профиль, соответствующий устанавливаемой конфигурации, включи!

те опцию Применить машиностроительные/строительные настройки. Если опция

включена, то после установки конфигурации КОМПАС!3D будет настроен для использо!

22

Глава 4. Установка и удаление КОМПАС 3D

вания соответствующей системы стандартов. Например, после применения машино!

строительных настроек новые чертежи будут оформляться по ГОСТ 2!104!2006, а после

применения строительных настроек — по ГОСТ 21.101!97 Ф3.

Текущий профиль можно сменить во время работы с КОМПАС!3D с помощью команды

Сервис — Профили

3.

Если вам по какой!то причине потребуется прервать установку конфигурации, не дожи!

даясь ее нормального завершения, нажмите кнопку Отмена.

При установке конфигураций файлы автоматически размещаются в папках, созданных

при установке Базового комплекта.

Не имеет смысла устанавливать не оплаченные вами модули, библиотеки или приложе!

ния: так как лицензии для них не предусмотрены, работать они не будут.

4.2.1.

Подготовка к работе с Библиотекой планировок цехов

Работа с Библиотекой планировок цехов возможна в одном из трех вариантов:

▼ локальная,

▼ интеграция с Универсальным технологическим справочником,

▼ интеграция с системой КОМПАС!Автопроект.

При использовании любого из вариантов необходимо, чтобы на компьютере были уста!

новлены BDE Administrator и SQL!сервер — InterBase либо FireBird.

Программа BDE Administrator устанавливается автоматически при установке Библиотеки

планировок цехов.

Если предполагается первый вариант работы, то SQL!сервер необходимо установить, как

описано в документе Руководство_пользователя.pdf, находящемся в подпапке

\Libs\Templet главной папки КОМПАС!3D V10.

Если предполагается второй или третий вариант работы с библиотекой, то установка

SQL!сервера возможна при установке Универсального технологического справочника

или системы КОМПАС!Автопроект.

4.3.

Драйвер ключа аппаратной защиты

Для правильной работы аппаратной защиты в Windows должен быть установлен драй!

вер, поддерживающий обращения к ключу HАSР.

Необходимый драйвер автоматически и безусловно устанавливается на компьютер во

время установки системы КОМПАС!3D.

Наличие драйвера требуется при обращении как к локальному, так и к сетевому ключу

HASP, т.е. драйвер должен быть установлен на каждом рабочем месте КОМПАС. Кроме

того, драйвер ключа должен быть установлен на компьютере, к которому подключен

ключ аппаратной защиты.

23

Часть I.

Установка и настройка системы

Чтобы получить версию драйвера, следует вызвать команду Программы ключа защи

ты\Информация о драйвере ключа защиты из группы АСКОН\КОМПАС 3D V...,

созданной при установке.

Удаление драйвера осуществляется командой Программы ключа защиты — Удалить

драйвера ключа защиты.

Чтобы работа с сетевым ключом аппаратной защиты была возможна, необходимо, что!

бы на сервере сетевого ключа был запущен Менеджер Лицензий.

Менеджер Лицензий — это программа!посредник (HASP4 Net!server), обеспечивающая

связь защищенных приложений с сетевым ключом.

При запуске КОМПАС!3D (а также компонентов системы, требующих лицензии) на ком!

пьютере, подключенном к сети, система обращается к Менеджеру Лицензий и запраши!

вает разрешение на дальнейшее выполнение. Менеджер Лицензий проверяет соблюде!

ние следующих условий:

▼ наличие ключа аппаратной защиты HASP на компьютере, где он загружен,

▼ наличие свободной лицензии на использование системы (или компонента).

Если оба условия выполняются, Менеджер Лицензий дает запросившей его программе

разрешение на выполнение и заносит данные о ней в журнал доступа.

Чтобы установить Менеджер Лицензий, запустите файл lmsetup.exe, находящийся в под!

папке \HASP\Servers главной папки КОМПАС.

Менеджер Лицензий может использоваться в одном из двух вариантов:

▼ как самостоятельное приложение,

▼ как служба Windows.

Чтобы использовать Менеджер Лицензий как приложение, при его установке следует

включить опцию Application (nhsrvw32.exe) в диалоге Installation Type. Менеджер

Лицензий будет установлен в указанную папку. Для загрузки Менеджер Лицензий в каж!

дом сеансе работы необходимо запускать его файл — nhsrvw32.exe — из этой папки.

Для автоматической загрузки Менеджера Лицензий при запуске Windows поместите яр!

лык Менеджера Лицензий в папку Автозагрузка.

Чтобы использовать Менеджер Лицензий как службу, при его установке следует вклю!

чить опцию Service (nhsrvice.exe) в диалоге Installation Type. В подпапку \system32

системного корневого каталога будет записан файл службы nhsrvice.exe, а в списке

служб появится соответствующая ему служба HASP Load (так называемый «Загрузчик

Менеджера Лицензий»). Она будет автоматически загружать Менеджер Лицензий при

запуске Windows.

За дополнительной информацией о настройке аппаратной защиты при работе с сетевым

ключом вы можете обратиться к файлу nhsrv_ru.doc, который находится в подпапке

\HАSР\Servers главной папки КОМПАС!3D.

24

Глава 4. Установка и удаление КОМПАС 3D

При отсутствии доступа к Менеджеру Лицензий (во время перезагрузки сервера сетевого

ключа, перезапуска Менеджера Лицензий и т.п.) системы КОМПАС, установленные на

компьютерах сети, не могут обнаружить ключ аппаратной защиты и переходят в демонс!

трационный режим.

4.4.

Установка шрифтов

При установке системы КОМПАС!3D автоматически устанавливаются шрифты, необхо!

димые для оформления КОМПАС!документов (см. табл. 4.1):

▼ шрифты, содержащие символы, начертание которых соответствует ГОСТ 2.304-81

«ЕСКД. Шрифты чертежные»,

▼ шрифты, содержащие спецсимволы.

Файлы шрифтов копируются в системную папку Fonts.

Табл. 4.1. Шрифты КОМПАС 3D

True Type шрифты

Векторные шрифты

имя шрифта имя файла

имя шрифта имя файла

GOST type A

gost_a.ttf

GOST 2.304 81

gost_a.fon

type A

GOST type B

gost_b.ttf

GOST 2.304 81

gost_b.fon

type B

ГОСТ 2.304-81 «ЕСКД.

GOST type AU

gost_au.ttf

Шрифты чертежные»

(Юникод!

шрифт)

GOST type BU

gost_bu.ttf

(Юникод!

шрифт)

Symbol type A symbol_a.ttf

Symbol type A symbol_a.fon

Спецсимволы

Symbol type B symbol_b.ttf

Symbol type B symbol_b.fon

4.5.

Особенности работы КОМПАС 3D V10 на ПК

под управлением Windows Vista

4.5.1.

Отображение трехмерных моделей

Если в Windows Vista включена цветовая схема «Windows Aero» (в ее основе лежит ди!

зайн с эффектом прозрачного стекла, плавной анимацией окон и новыми цветами), то

при использовании некоторых типов видеокарт могут наблюдаться дефекты отображе!

ния трехмерных моделей КОМПАС!3D. Чтобы исправить дефекты, требуется поменять

25

Часть I.

Установка и настройка системы

цветовую схему «Windows Aero» на другую цветовую схему. Для этого выполните следу!

ющие действия.

1.

Нажмите кнопку Пуск.

2.

Вызовите из меню кнопки Пуск команду Панель управления.

3.

В появившемся окне Панель управления дважды щелкните на ярлыке Персонализа

ция.

4.

В появившемся окне Настройка внешнего вида и звуковых эффектов вызовите ко!

манду Цвет и внешний вид окон.

5.

В появившемся окне Цвет и внешний вид окна вызовите команду Открыть свойства

классического внешнего вида для выбора других возможностей.

6.

В появившемся диалоге Параметры оформления в списке Цветовая схема: выбери!

те Windows Aero упрощенный стиль.

7.

Нажмите кнопку ОК диалога Параметры оформления.

4.5.2.

Работа со Справочными системами приложений и библиотек

Операционная система Microsoft Windows Vista не содержит программу просмотра

справки формата WinHelp32 (файлов с расширением hlp), входившую в состав предыду!

щих версий Windows. Вследствие этого использовать Справочную систему при работе с

рядом приложений и библиотек в КОМПАС!3D по умолчанию невозможно.

Более подробная информация содержится на сайте Microsoft по адресу:

http://support.microsoft.com/kb/917607/en!us

Чтобы установить программу просмотра справки, необходимо загрузить с веб!узла цен!

тра загрузки Microsoft и установить на компьютер обновление для Windows.

Адрес для загрузки:

http://www.microsoft.com/downloads/details.aspx?displaylang=ru&FamilyID=6ebcfad9!d3f5!

4365!8070!334cd175d4bb

Перед загрузкой выполняется проверка подлинности установленной версии Windows.

Процедура проверки детально описана на указанной странице.

После загрузки обновления на жесткий диск будет скопирован, в зависимости от типа

установленной операционной системы, один из следующих файлов (табл. 4.2).

Табл. 4.2. Варианты файлов обновлений для Windows Vista

Русскоязычная версия

Англоязычная версия

32!разрядная

Windows6.0!KB917607!x86.msu Windows6.0!KB917607!x86.msu

64!разрядная

Windows6.0!KB917607!x64.msu Windows6.0!KB917607!x64.msu

Для установки обновления следует запустить файл стандартным способом, например,

выполнив двойной щелчок по имени файла в Проводнике Windows. В результате обнов!

ления в системной папке Windows будет сохранен файл Winhlp32.exe. Однако умолча!

26

Часть I.

Установка и настройка системы

4.7.

Удаление КОМПАС 3D

Чтобы удалить КОМПАС!3D с компьютера, выполните следующие действия.

1.

Вызовите команду Пуск — Настройка — Панель управления.

2.

Дважды щелкните мышью на значке Установка и удаление программ.

3.

В появившемся окне выделите название системы — КОМПАС!3D — и нажмите кнопку

Удалить.

4.

Подтвердите удаление.

До завершения удаления вы можете отказаться от него, нажав кнопку Отмена.

При удалении КОМПАС!3D из подпапок главной папки системы удаляются все систем!

ные файлы. Подпапки, ставшие в результате этого пустыми, также удаляются.

Не удаляются (остаются на диске в прежних папках) следующие файлы:

▼ файлы конфигурации *.ini, *.cfg, *.dsk и *.рrj,

▼ шрифты КОМПАС!3D,

▼ драйвер ключа аппаратной защиты,

▼ файлы, сохраненные в главной папке системы и ее подпапках (файлы шаблонов доку!

ментов, текстовых шаблонов, различных библиотек и т.п.).

Во время работы с КОМПАС!3D пользователь может вносить изменения в любой из вхо!

дящих в поставку файл библиотеки стилей линий (*.lcs), стилей штриховок (*.lhs),

офоpмлений (*.lyt), фрагментов (*.lfr) и моделей (*.l3d). Кроме того, возможно редакти!

рование пользователем файла пользовательских меню (Graphic.pmn), справочного фай!

ла плотностей (Graphic.dns) и файла кодов и наименований (Graphic.kds).

При удалении КОМПАС!3D в числе прочих удаляются все библиотеки, входившие в ком!

плект поставки, а также файлы Graphic.pmn, Graphic.dns и Graphic.kds, находящиеся в

подпапке \SYS главной папки системы, вне зависимости от того, редактировались они

пользователем или нет. Если по какой!либо причине эти файлы необходимо сохранить,

то перед удалением КОМПАС!3D следует создать их резервные копии.

28

Глава 5.

Настройка системы

5.1.

Общая настройка

При запуске и во время работы системы КОМПАС!3D, кроме собственно файлов систе!

мы, используются файлы конфигурации (см. раздел 5.1.3 на с. 35), файлы библиотек,

шаблонов, различные служебные файлы. Умолчательные сведения о путях к этим фай!

лам, а также к папкам для размещения временных файлов и документов хранятся внутри

системы в виде значений переменных среды КОМПАС 3D (см. раздел 5.1.1).

Если значения переменных должны отличаться от умолчательных, следует использовать

конфигурационный файл KOMPAS.ini (см. раздел 5.1.2 на с. 33), содержащий одно!

именные переменным ключи с нужными значениями. Этот файл отсутствует в комплек

те поставки. Его необходимо создать самостоятельно и поместить в ту же папку, где на!

ходится файл Kompas.exe.

При запуске системы КОМПАС!3D поиск файла KOMPAS.ini ведется только в папке с

файлом Kompas.exe. Поэтому размещение файла KOMPAS.ini в другой папке равносиль!

но его отсутствию.

5.1.1.

Переменные среды КОМПАС 3D

В данном разделе приведены имена, описания и значения переменных среды КОМПАС!

3D.

Переменные среды позволяют задавать пути к рабочим папкам системы КОМПАС. При

описании этих путей используются следующие параметры:

[версия]

— номер версии системы в формате «X.X», например: 10.0.

[COMMON_APPDATA]

— папка, содержащая сведения о приложениях, общая для всех

пользователей компьютера;

[APPDATA]

— папка, содержащая сведения о приложениях для текущего

пользователя <User>.

В зависимости от версии операционной системы параметры [COMMON_APPDATA] и

[APPDATA] будут принимать значения, приведенные в

табл.5.1).

Табл. 5.1. Значение параметров [COMMON_APPDATA] и [APPDATA]

Версия ОС

Значение параметра

[COMMON_APPDATA]

Windows XP,

C:\documents and settings\all users\application data

Windows XP x64

Windows Vista,

C:\ProgramData

Windows Vista x64

29

содержание   ..    1  2   ..
