Глава 13. Построение канавок
3.

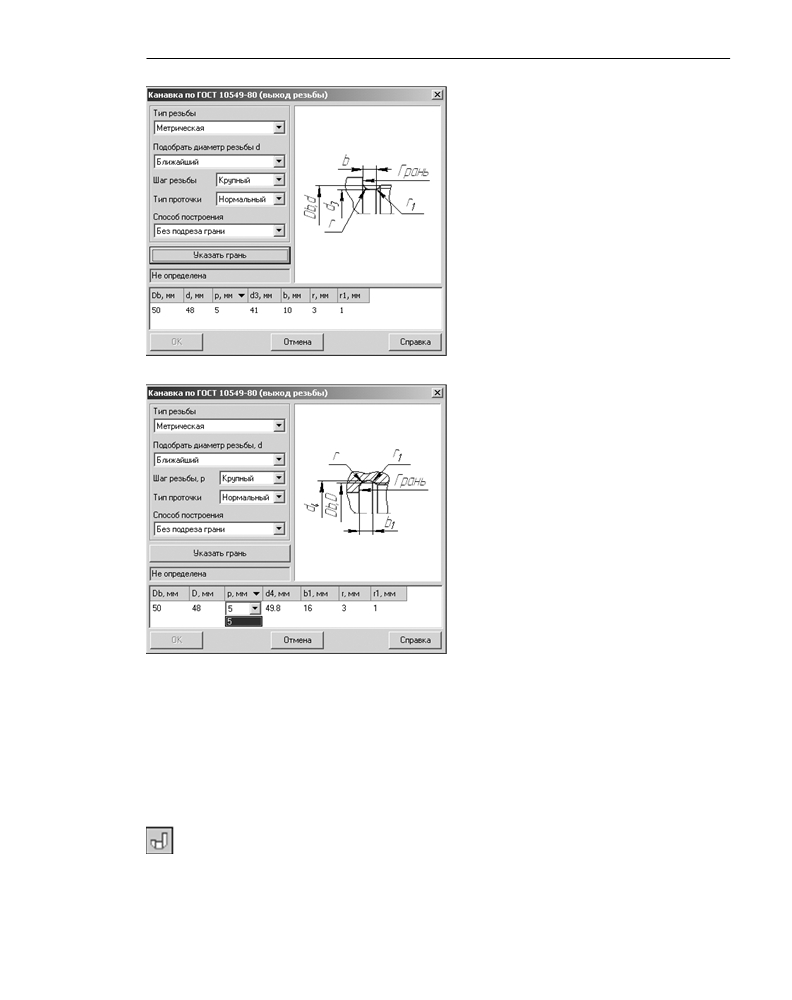

Выберите Тип резьбы:
метрическая;
трубная цилиндрическая;
трапецеидальная.
4.
Подберите диаметр резьбы:
ближайший,
ближайший больший;
ближайший меньший.
5.
Для метрической резьбы укажите шаг -
крупный или мелкий.
6.
Выберите Тип проточки - нормальный или
узкий.
7.
Выберите Способ построения канавки -
Рис. 13.9.
без подреза или с подрезом грани.
8.
В нижней части окна приведены геометри!
ческие параметры базовой поверхности,
выбранной для построения, и параметры
канавки. Если рядом с наименованием па!
раметра d
(наружный диаметр резьбы)
или p (шаг резьбы) появляется черный
треугольник, можно установить значение
этого параметра, взяв его из второго или
третьего предлагаемого стандартом раз!
мерного ряда. Для этого нужно указать
курсором значение параметра и нажать
клавишу <Enter> или щелкнуть мышью в
поле значения параметра под черным тре!
угольником. Далее следует нажать поя!
вившуюся кнопку и выбрать значение из
предлагаемого списка.
Рис. 13.10.
9. Укажите на модели базовую грань для построения канавки (см. раздел 12.3.1 на с. 195).
10. Чтобы построить канавку, нажмите кнопку ОК.
13.6. Канавка для выхода шлифовального круга
Чтобы построить канавку для выхода шлифовального круга, выполните следующие
действия.
1. Вызовите команду Канавка для выхода шлифовального круга (ГОСТ 8820 69) или
нажмите на компактной панели соответствующую ей кнопку.
201
Часть III. Библиотека канавок для КОМПАС
3D
2.

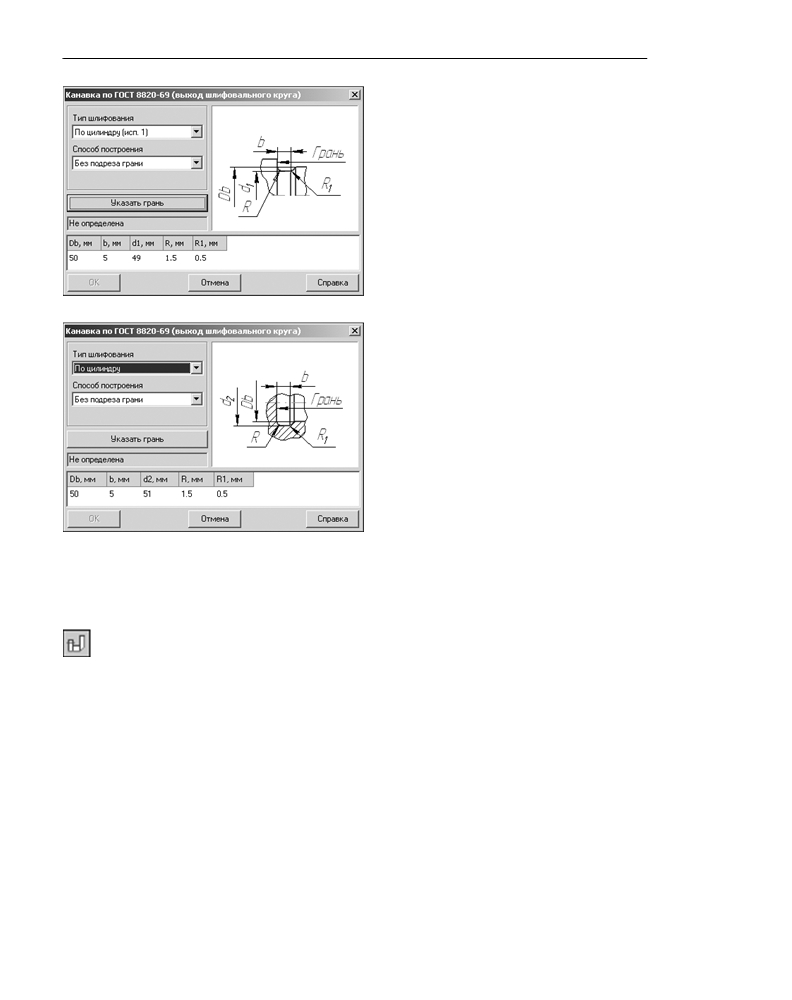

Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
канавку. Поверхность будет выделена цве!
том. Откроется окно для ввода параметров
канавки. Для внешней поверхности оно
будет выглядеть так, как показано на ри!
сунке 13.11, для внутренней - как показа!
но на рисунке 13.12.
3.
Выберите Тип шлифования.
4.
Выберите Способ построения канавки -
без подреза или с подрезом грани
Рис. 13.11.
5.
Ознакомьтесь с таблицей, расположенной
в нижней части окна. Там приводятся па!
раметры выбранной базовой поверхности
и параметры проектируемой канавки. Что!
бы увидеть название параметра, задержи!
те курсор над его обозначением или зна!
чением.
6.
Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
7.
Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.12.
13.7. Канавка для выхода долбяка (по ГОСТ 14775 81)
Чтобы построить канавку для выхода долбяка, выполните следующие действия.
1. Вызовите команду Канавка по ГОСТ 14775 81 (выход долбяка) или нажмите на ком!
пактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть так, как показано на рисунке 13.13, для
внутренней - как показано на рисунке 13.14.
202
Глава 13. Построение канавок

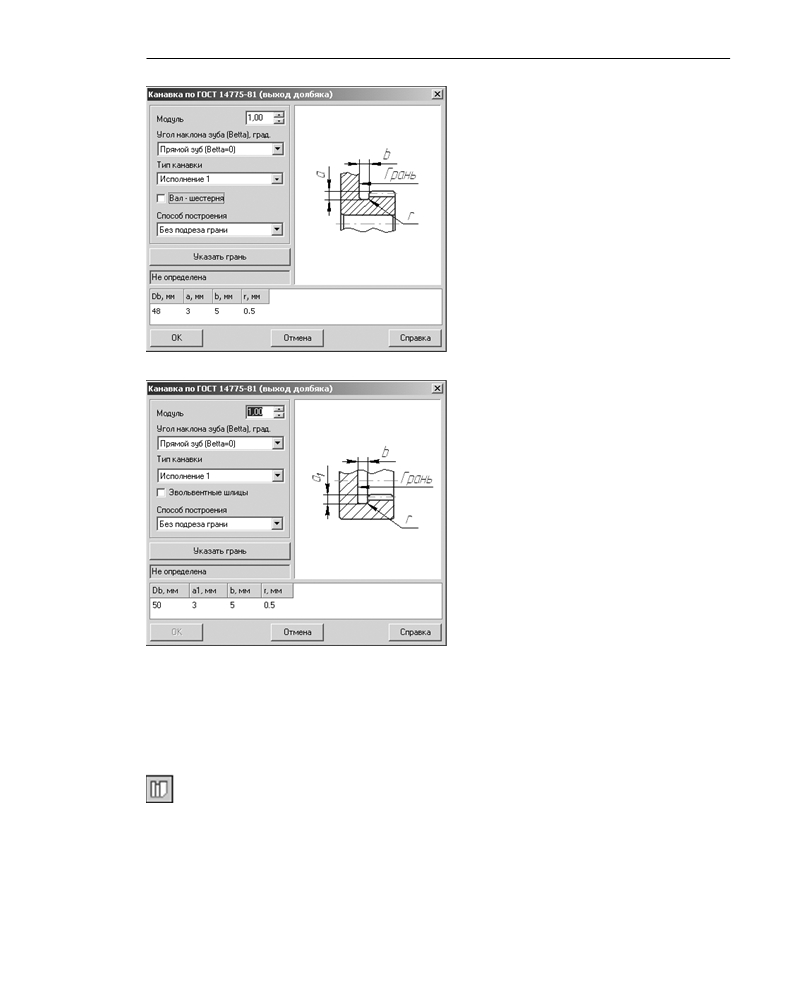

3.
Введите значения параметров, указанных
на схеме:
Модуль;
Угол наклона зуба;
Тип канавки;
4.
Если вал, на котором будет строиться ка!
навка, является валом!шестерней, вклю!
чите опцию Вал шестерня.
5.
Если канавка будет строиться на внутрен!
ней поверхности, для эвольвентных шли!
цев, включите опцию Эвольвентные
шлицы.
6.
Выберите Способ построения канавки -
без подреза или с подрезом грани.
Рис. 13.13.
7.
Ознакомьтесь с таблицей, расположенной
в нижней части окна. Там приводятся па!
раметры выбранной базовой поверхности
и параметры проектируемой канавки. Что!
бы увидеть название параметра, задержи!
те курсор над его обозначением или зна!
чением.
8.
Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
9.
Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.14.
13.8. Канавка по ГОСТ 13940, 13941, 13942, 13943 86
Чтобы построить канавку в соответствии с указанными ГОСТами, выполните следующие
действия.
1. Вызовите команду Канавка по ГОСТ 13940, 13941, 3942, 3943 86 или нажмите на
компактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть так, как показано на рисунке 13.15, для
внутренней - как показано на рисунке 13.16.
203
Часть III. Библиотека канавок для КОМПАС 3D

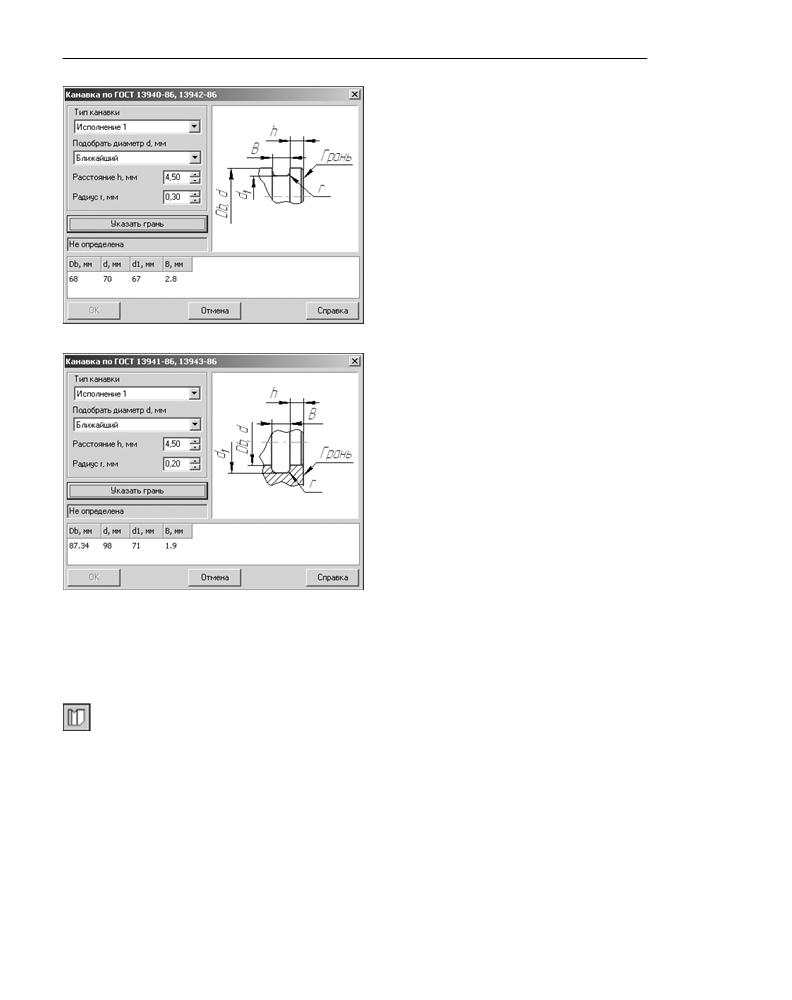

3. Определите значение параметров, необхо!
димых для построения канавки:
Тип канавки;
подберите Диаметр;
задайте Расстояние от базовой грани;
задайте величину Радиуса.
4. Выберите Способ построения канавки
-
без подреза или с подрезом грани.
Рис. 13.15.
5. Ознакомьтесь с таблицей, расположенной
в нижней части окна. Там приводятся па!
раметры выбранной базовой поверхности
и параметры проектируемой канавки. Что!
бы увидеть название параметра, задержи!
те курсор над его обозначением или зна!
чением.
6. Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
7. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.16.
13.9. Проточка для запорных колец (по МН 470 61)
Чтобы построить проточку для запорных колец, выполните следующие действия.
1. Вызовите команду Проточка по МН 470 61 (кольца запорные) или нажмите на ком!
пактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть так, как показано на рисунке 13.17, для
внутренней - как показано на рисунке 13.18.

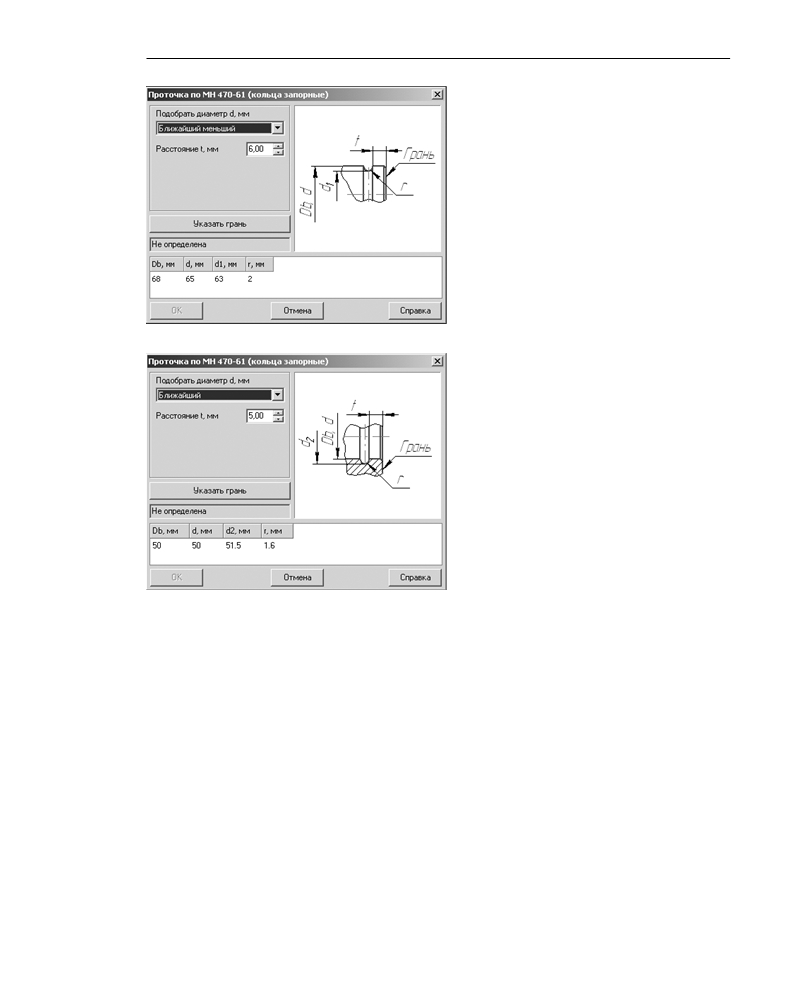

3. Определите значение параметров, необходимых для построения канавки:
подберите Диаметр;
введите Расстояние от базовой грани.
204
Глава 13. Построение канавок
4. Ознакомьтесь с таблицей, расположенной
в нижней части окна. Там приводятся па!
раметры выбранной базовой поверхности
и параметры проектируемой проточки.
Чтобы увидеть название параметра, за!
держите курсор над его обозначением или
значением.
5. Укажите на модели базовую грань для
построения проточки (см. раздел 12.3.1 на
с. 195).
6. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.17.
Рис. 13.18.
205
