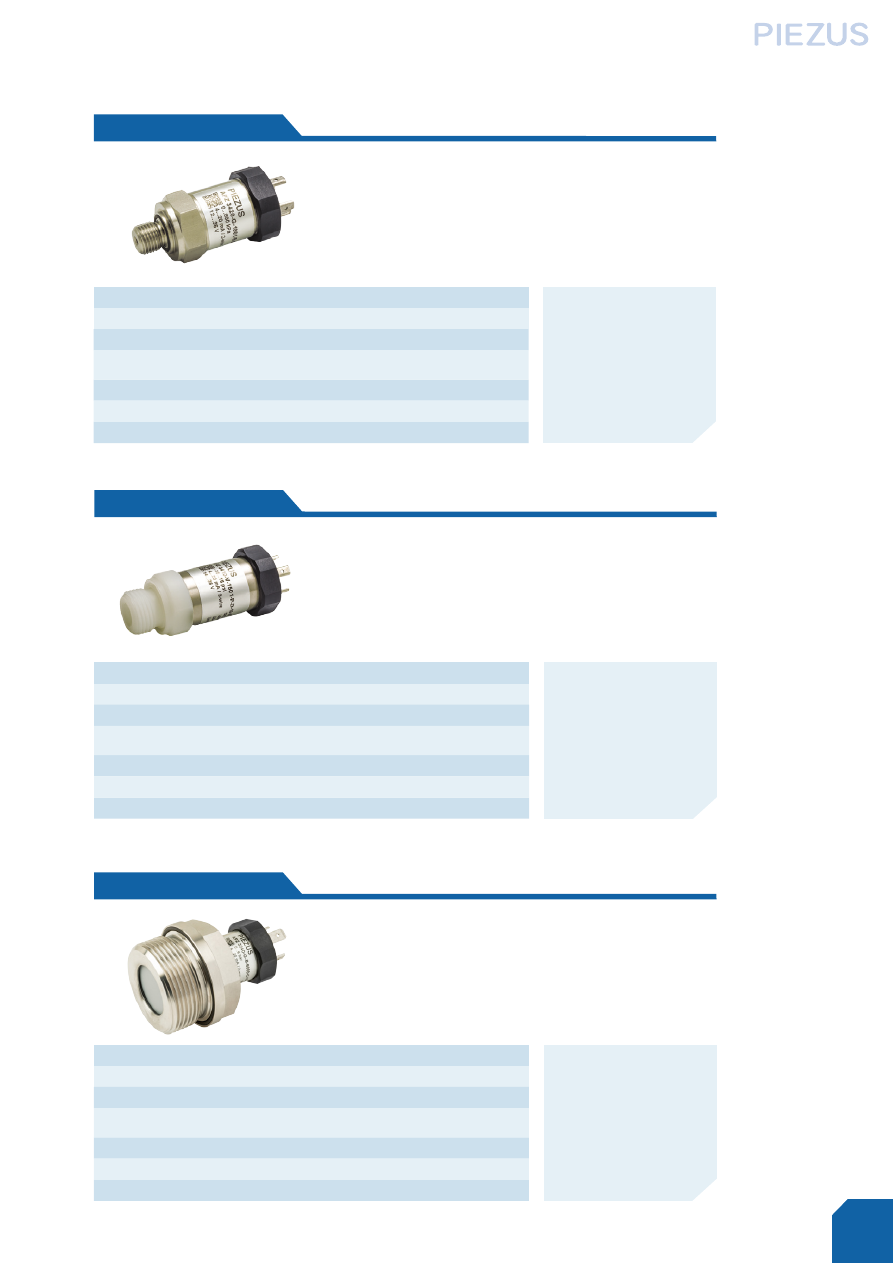

Диапазоны давления: от 0...0,04 бар до 0...10 бар
Измеряемое давление: избыточное, абсолютное
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА;

                        RS-485/Modbus RTU; HART
Механическое присоединение: G1 1/2” DIN 3852 (нержавеющая сталь, ПВХ, ПВДФ)
Температура измеряемой среды*: -40…+125 °C
Температура окружающей среды: -50…+85 °C

APZ 3240 k


Насосные и компрессорные

установки
Давление смазочного масла,

топливной системы
Контроль уровня питьевой и

морской воды
Измерение уровня заполнения

открытых отсеков
Контроль осадки при погрузке

судна

Датчик  давления  предназначен  для  применения  на  водном

транспорте  в  жестких  условиях  эксплуатации.  Используемые  в

конструкции  материалы  и  открытая  мембрана  сенсора  позволяют

работать  с  химически  агрессивными  и  вязкими  средами.

Чувствительный  элемент  выполнен  на  основе  емкостного  сенсора

с  керамической  мембраной,  что  дает  устойчивость  к  перегрузкам

и  долговременную  стабильность  характеристик.  Обеспечивает

высокую  точность  за  счет  активной  компенсации  дополнительной

температурной погрешности.

Диапазоны давления: от 0...0,04 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Датчик давления для судостроения

APZ 3420 k

Измерение уровня жидкости в

топливных баках и танках
Насосные и компрессорные

установки
Пневматические системы

управления
Давление охлаждающей воды,

пускового воздуха и др.

Датчик давления предназначен для широкого применения на водном

транспорте и может работать с химически неагрессивными жидкими

и  газообразными  средами.  Чувствительный  элемент  выполнен  на

основе  тензорезистивного  сенсора  с  разделительной  мембраной

из  нержавеющей  стали.  Точностные  параметры  указываются  при

заказе из ряда значений: погрешность 0,2/0,25/0,5% от диапазона

измерений. Изделие имеет широкий перечень присоединительных

размеров  и  может  изготавливаться  во  взрывозащищенном

исполнении.

Диапазоны давления: от 0...0,6 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -50…+85 °C



Датчик давления

агрессивных сред для судостроения

APZ 3410 k

Измерение уровня жидкости

в топливных баках  и

танках
Насосные и компрессорные

установки
Пневматические системы

управления
Давление смазочного масла

и в топливной системе
Контроль уровня питьевой

и морской воды



Датчик  давления  предназначен  для  применения  на  водном

транспорте  в  жестких  условиях  эксплуатации.  Используемые

в  конструкции  материалы  и  открытая  мембрана  сенсора

позволяют  работать  с  химически  агрессивными  и  вязкими

средами.  Чувствительный  элемент  выполнен  на  основе  сенсора  с

керамической  разделительной  мембраной,  что  дает  устойчивость

к  перегрузкам  и  долговременную  стабильность  характеристик,

при этом обеспечивается основная погрешность не более 0,5% от

диапазона измерений.



Датчик давления

агрессивных сред для судостроения

8































9

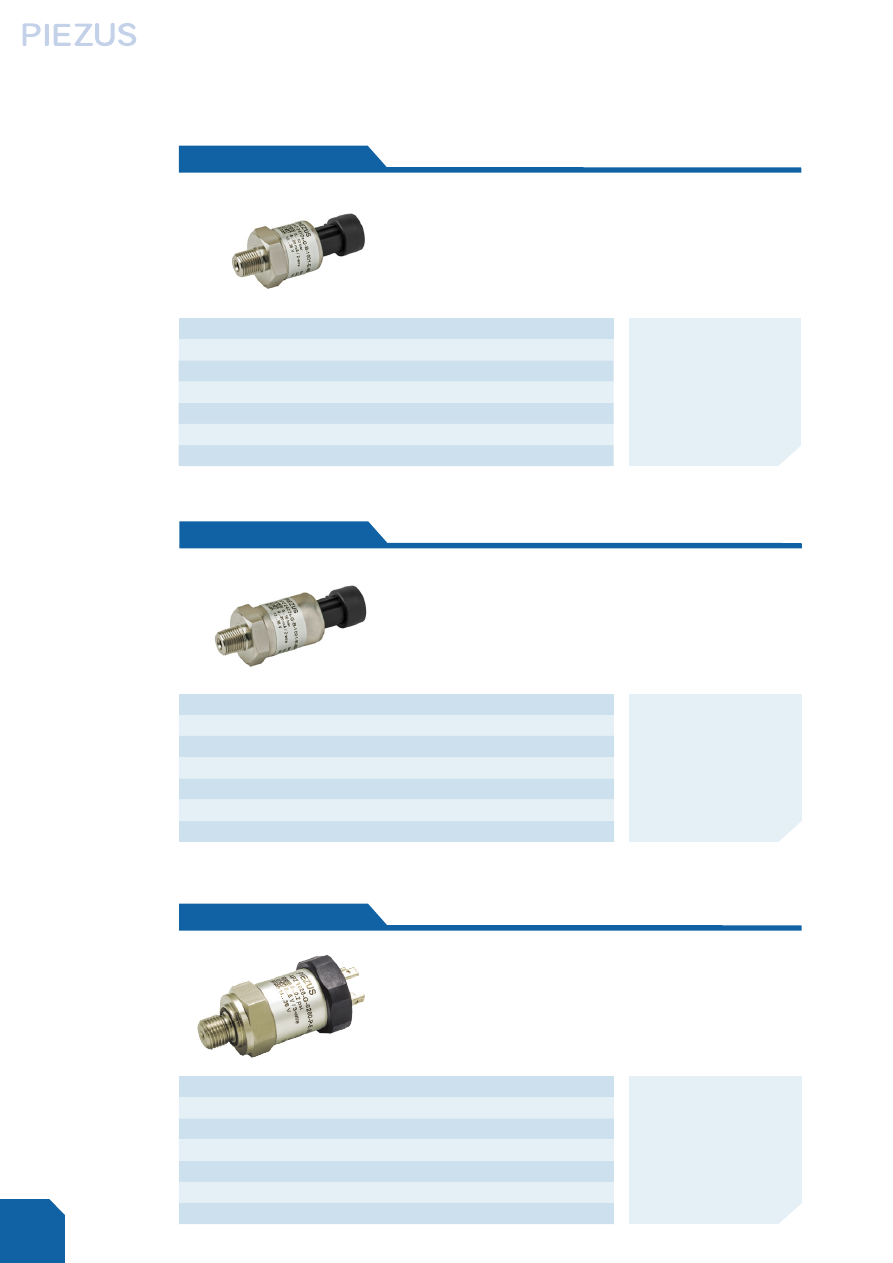

Диапазоны давления:  от 0...0,4 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ / 0,4% ИВ
Выходной сигнал: 0,5...4,5 В (Exia исполнение - опционально)
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Высокоточный датчик давления

с малым энергопотреблением

APZ 1120

Коммерческий учет
Системы с автономным питанием
Теплосчетчики
Газовые корректоры
Энергосберегающие технологии

Высокоточный преобразователь давления APZ 1120 с погрешностью

до  ≤0,4%  от    измеренной  величины  на  основе  сенсора  с

разделительной  мембраной  из  нержавеющей  стали  используется

для работы в системах с низким энергопотреблением и автономным

питанием.  Благодаря  специальной  конструкции,  ток  потребления

составляет  не  более  2  мА,  при  этом  обеспечивается  высокая

точность  измерений,  надежность  работы  и  быстрый  выход  на

режим измерений.

Диапазоны давления:  от 0...1 бар до 0...40 бар
Измеряемое давление: избыточное
Основная погрешность: 1% ДИ
Выходной сигнал: 4...20 мA / 2-пров.
Механическое присоединение: G1/4”; 1/4” NPT; 1/8” NPT, 7/16”-20 UNF
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -50…+85 °C

Малогабаритный датчик давления OEM серии

APZ 2410а

Для применения в составе

продукции оригинальных

производителей оборудования

(OEM): насосы, компрессоры,

гидравлические системы,

пневматические системы,

транспорт.

Преобразователи

давления

APZ

2410а

OEM

серии

общепромышленного применения на основе сенсора с керамической

мембраной  с  погрешностью    ≤1%  от  диапазона  измерений.

Изготавливается  со  встроенной  возможностью  корректировки

нулевого  значения.  Для  корректировки  нулевого  значения

используется конфигуратор ZCON 100 (поставляется отдельно).

OEM СЕРИЯ

Диапазоны давления:  от 0...6 бар до 0...600 бар
Измеряемое давление: избыточное
Основная погрешность: 0,5% ДИ
Выходной сигнал: 4...20 мA / 2-пров.
Механическое присоединение: G1/4”; 1/4” NPT; 1/8” NPT; 7/16’’-20 UNF
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C



Малогабаритный датчик давления ОЕМ серии

APZ 2422а

Для применения в составе

продукции оригинальных

производителей оборудования

(OEM): насосы, компрессоры,

гидравлические системы,

пневматические системы,

транспорт.

Преобразователи давления APZ 2422а  OEM  серии  общепромышленного

применения  на  основе  кремниевого  тензоризистивного  сенсора  с

металлической  мембраной  и  погрешностью    ≤0,5%  от  диапазона

измерений.  Изготавливается  с  возможностью  корректировки

нулевого  значения.  Для  корректировки  нулевого  значения

используется  конфигуратор  ZCON  100  (поставляется  отдельно).

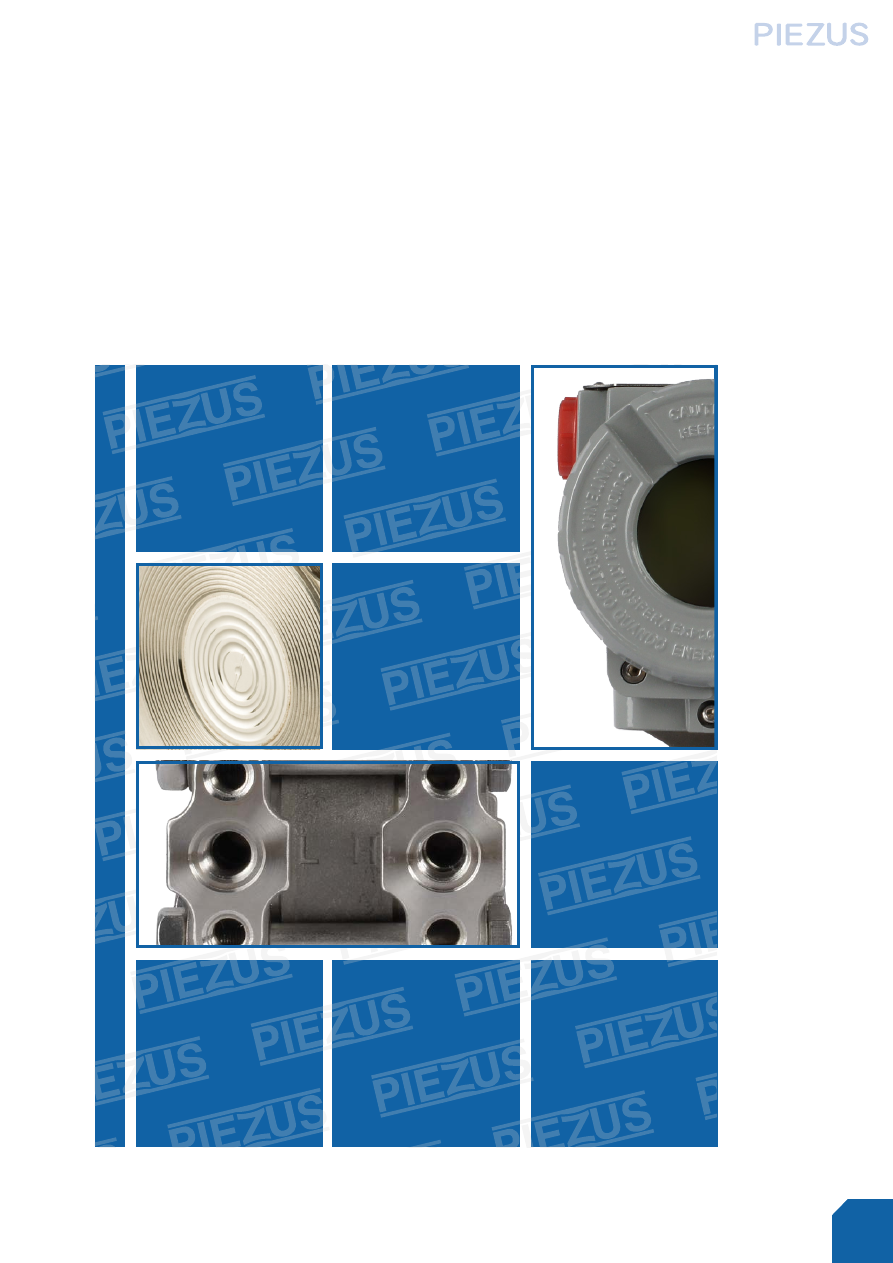

ВЗРЫВОЗАЩИЩЕННАЯ

ОБОЛОЧКА EXD

Высокоточные датчики давления специального исполнения для измерения избыточного и дифференциального
давления жидкости и газов взрывоопасных сред в широком температурном диапазоне. Такие датчики давления
имеют  параметры  взрывозащиты  1ExdIICT6  и  0ExiaIICT4Ga.  Вид  защиты  «Exd»  обеспечивается  помещением
электрических частей во взрывонепроницаемую оболочку, имеющую высокую степень механической прочности,
а также помещением электрических частей в оболочку со специальным видом взрывозащиты.

8































9

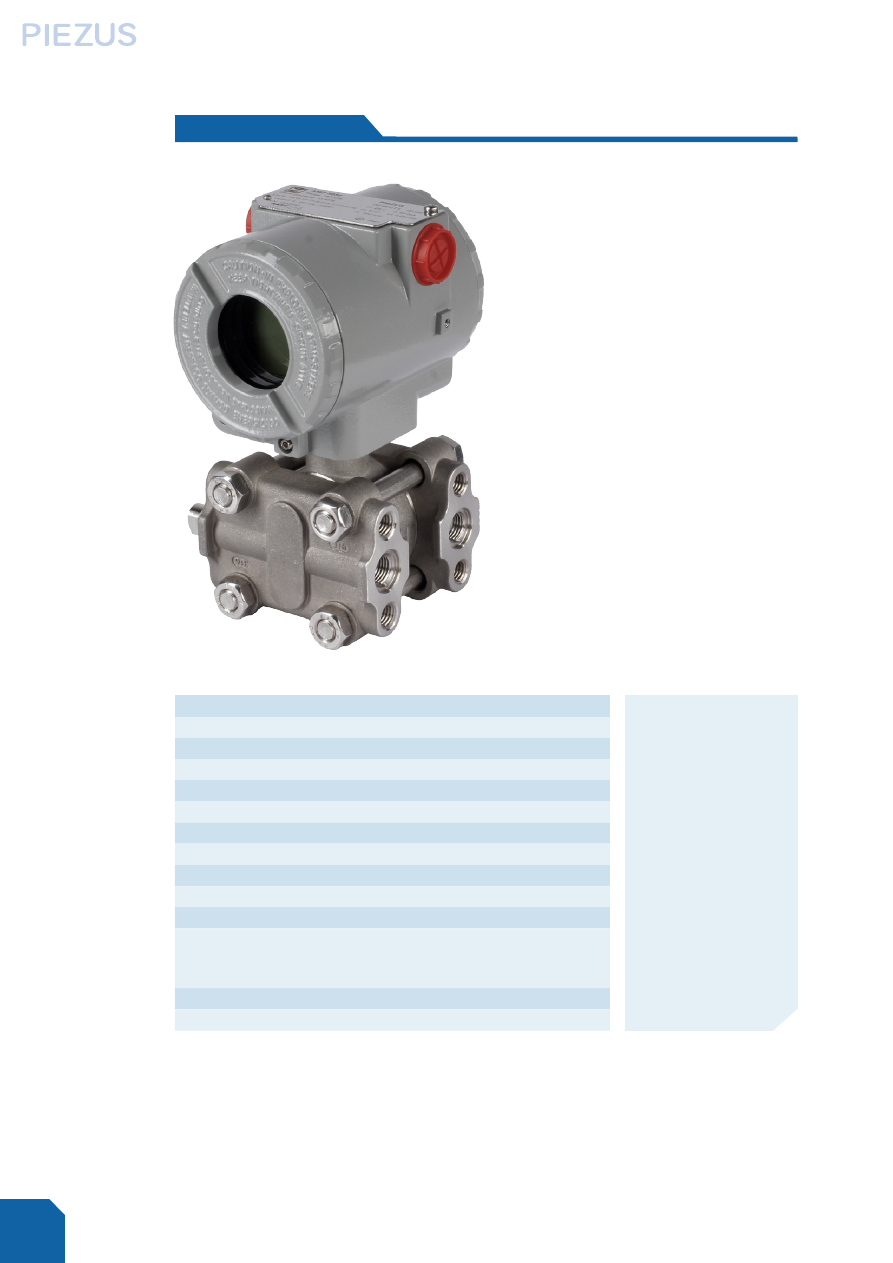

Высокоточный интеллектуальный датчик

дифференциального давления

с HART-интерфейсом

AMZ 5050

Преобразователи

давления

AMZ

5050

интелектуальной  серии  для  различных  отраслей

промышленности  с  погрешностью  до  ≤0,1%  от

диапазона измерений на основе емкостного сенсора

с  разделительной  мембраной  из  нержавеющей

стали  обеспечивают  высокую  точность  за

счет  активной  компенсации  дополнительной

температурной  погрешности.  На  выход  датчика

давления передается аналоговый сигнал тока 4…20

мА  и  цифровые  значения  (по  протоколу  HART).

Текущие  значения  давления  могут  отображаться

на  встроенном  цифровом  дисплее.  Применение

емкостного чувствительного элемента обеспечивает

устойчивость  к  перегрузкам  и  стабильность

измерений.

Диапазоны давления: от 0...1,5 кПа до 0...7 МПа
Статическое давление: до 13,8 МПа
Измеряемое давление: дифференциальное
Возможность перенастройки диапазона: до 1:40
Основная погрешность: 0,1% ДИ
Долговременная стабильность: ±0,15% ВПИ / 5 лет
Выходной сигнал: 4...20 мА HART / HART
Напряжение питания: 17…45 В (DC)
Сенсор: Емкостной с разделительной мембраной из нержавеющей стали
Взрывозащита: 0ExiaIICT4Ga  / 1ExdIICT6
Механическое присоединение: 1/2” – 14 NPT; 1/4” – 18 NPT
Уплотнение: FKM (фторкаучук);

                 EPDM (этилен-пропиленовый каучук);

                 NBR (нитрилбутадиеновый каучук);

                 PTFE (политетрафторэтилен)
Температура измеряемой среды: -40…+105 °C
Температура окружающей среды: -40…+85 °C

Нефтехимическая

промышленность
Перерабатывающая

промышленность
Пищевая промышленность
Фармацевтическая

промышленность
Химическая промышленность
Осмотические установки
Измерительное оборудование
Испытательные стенды

10

































11

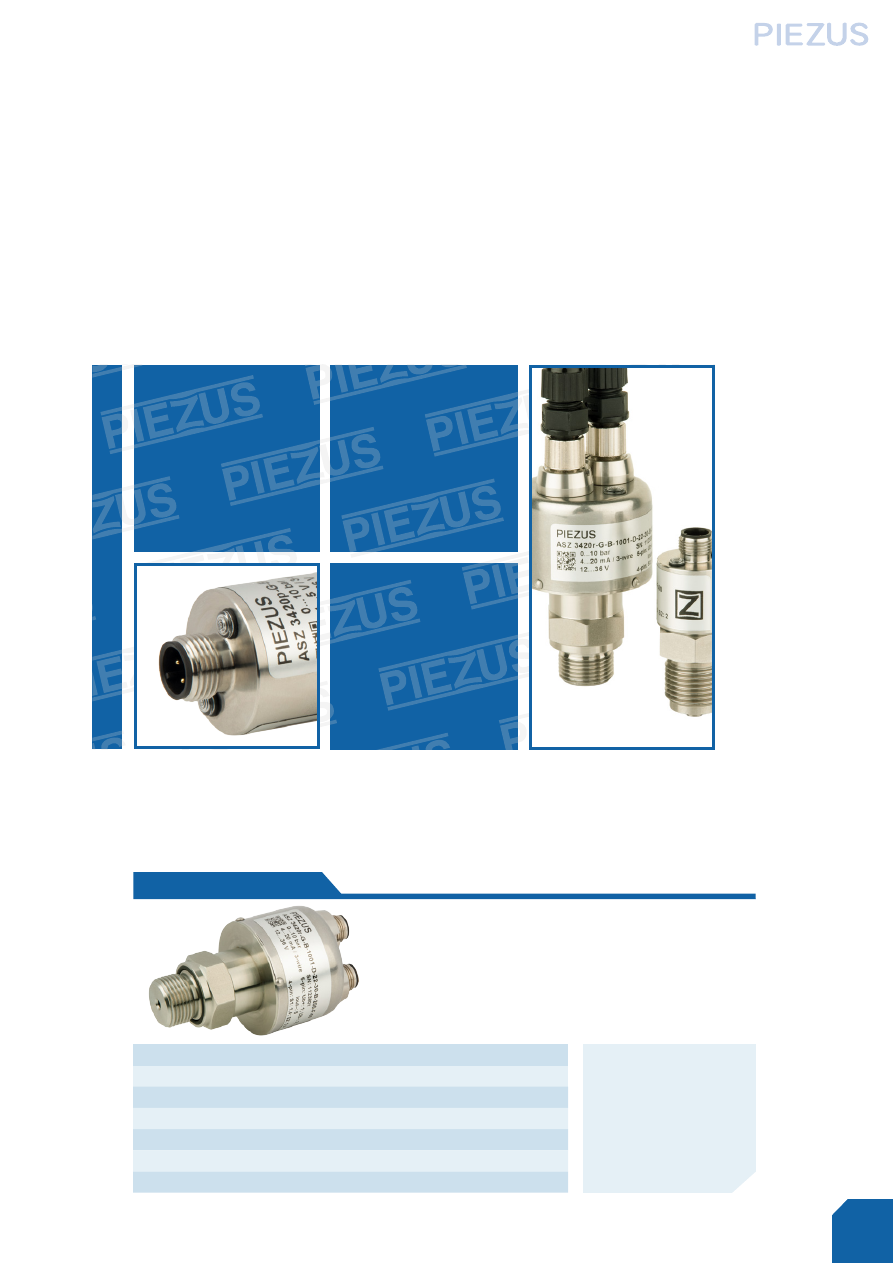

РЕЛЕ ДАВЛЕНИЯ



Многофункциональные  реле  давления  (датчики-реле)  PIEZUS  объединяют  в  одном  корпусе  преобразователь

давления в цифровой и аналоговый сигналы, а также два коммутатора («сухой контакт» или PNP-типа). При
этом цифровой сигнал используется для управления работой порогового коммутатора, а аналоговый передается
далее  на  выход.  Многофункциональные  реле  давления  (датчики-реле)  PIEZUS  предназначены  для  работы  в
системах  контроля,  защиты,  сигнализации  и  управления  на  установках  и  объектах  теплоэнергетического
комплекса, в системах кондиционирования воздуха, в различных отраслях промышленности и коммунальном
хозяйстве.  Все  модели  реле  давления  PIEZUS  обладают  большим    набором  механических  и  электрических
присоединений, что обеспечивает удобную интеграцию в различные автоматизированные комплексы и АСУТП.

Диапазоны давления:  от 0...0,04 бар до 0... 600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,25% ДИ
Выходной сигнал: аналоговый: 4...20 мА; 1…5 В   дискретный: «сухой контакт»
Механическое присоединение: M20x1,5; G1/4”; 1/4” NPT; G1/2” и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -40…+70 °C

Общепромышленное реле давления

ASZ 3420r

Противоаварийная защита

промышленного оборудования
Дискретное управление

технологическими процессами
Управление частотно-

регулируемым приводом (VFD)
Контроль и поддержание уровня

воды в резервуаре
Управление водяным насосом

Многофункциональное

интеллектуальное

реле

давления

ASZ  3420r  с  погрешностью  до  ≤0,25%  от  диапазона  измерений

на основе сенсора с разделительной мембраной из нержавеющей

стали.  Требуемый  алгоритм  работы  (гистерезис,  окно,    импульс)

устанавливается пользователем.

10

































11

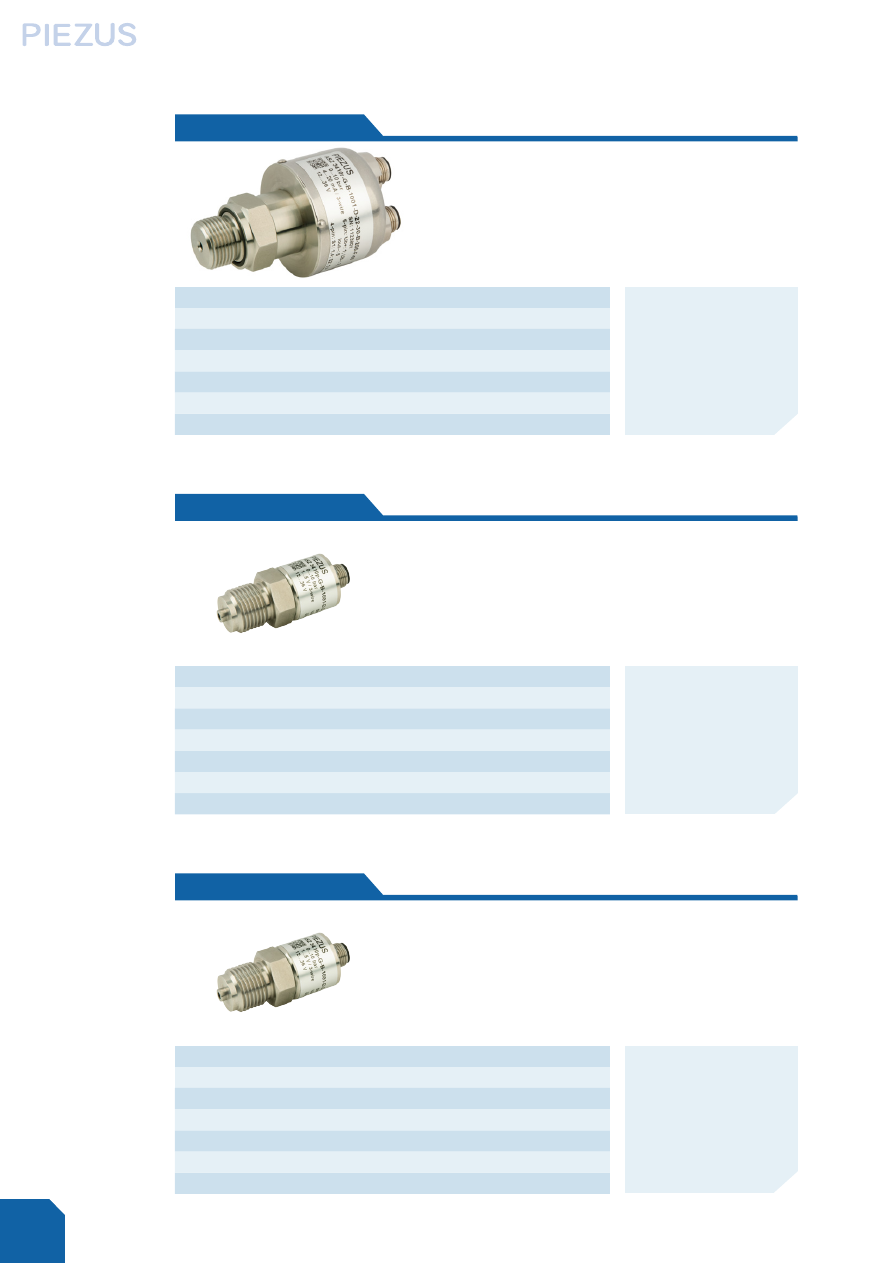

Диапазоны давления: от 0...0,6 бар до 0... 600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: аналоговый: 4...20 мА; дискретный: «сухой контакт»
Механическое присоединение: M20x1,5; G1/4”; 1/4” NPT; G1/2” и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -40…+70 °C

Бюджетное реле давления

ASZ 3410r

Противоаварийная защита

промышленного оборудования
Дискретное управление

технологическими процессами
Управление частотно-

регулируемым приводом (VFD)
Контроль и поддержание уровня

воды в резервуаре
Управление водяным насосом

Многофункциональное интеллектуальное реле давления  ASZ 3410r

для измерения давлений различных сред (в том числе агрессивных)

на  основе  сенсора  с  керамической  разделительной  мембраной

и  погрешностью  до  ≤0,5%  от  диапазона  измерений.  Требуемый

алгоритм  работы  (гистерезис,  окно,    импульс)  устанавливается

пользователем.

Диапазоны давления: от 0...0,04 бар до 0... 600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,25% ДИ
Выходной сигнал: аналоговый: 1…5 В; дискретный: PNP-типа
Механическое присоединение: M20x1,5; G1/4”; 1/4” NPT; G1/2” и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -40…+85 °C

Общепромышленное

реле давления с pnp выходом

ASZ 3420p

Противоаварийная защита

промышленного оборудования
Дискретное управление

технологическими процессами
Управление частотно-

регулируемым приводом (VFD)
Контроль и поддержание уровня

воды в резервуаре
Управление водяным насосом

Многофункциональное

интеллектуальное

реле

давления

ASZ  3420p  с  погрешностью  до  ≤0,25%  от  диапазона  измерений

на основе сенсора с разделительной мембраной из нержавеющей

стали.  Требуемый  алгоритм  работы  (гистерезис,  окно,    импульс)

устанавливается пользователем.

Диапазоны давления: от 0...0,6 бар до 0... 600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: аналоговый: 1…5 В; дискретный: PNP-типа
Механическое присоединение: M20x1,5; G1/4”; 1/4” NPT; G1/2” и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -40…+85 °C

Бюджетное

реле давления с pnp выходом

ASZ 3410p

Противоаварийная защита

промышленного оборудования
Дискретное управление

технологическими процессами
Управление частотно-

регулируемым приводом (VFD)
Контроль и поддержание уровня

воды в резервуаре
Управление водяным насосом

Многофункциональное интеллектуальное реле давления  ASZ 3410p

для измерения давлений различных сред (в том числе агрессивных)

на  основе  сенсора  с  керамической  разделительной  мембраной

и  погрешностью  до  ≤0,5%  от  диапазона  измерений.  Требуемый

алгоритм  работы  (гистерезис,  окно,    импульс)  устанавливается

пользователем.

12



































13

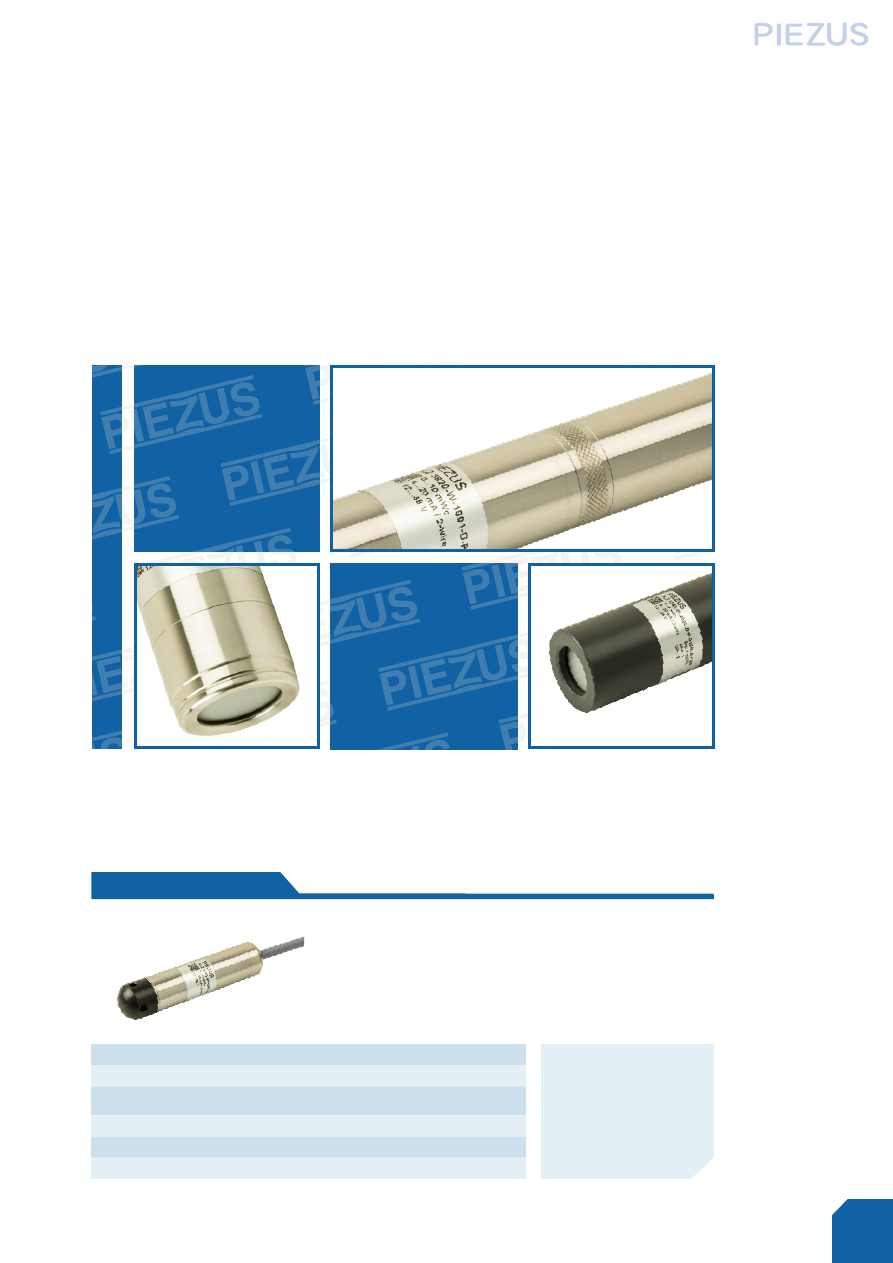

ПОГРУЖНЫЕ

ДАТЧИКИ УРОВНЯ

Погружные гидростатические датчики уровня используются для измерения уровня жидкости в случаях, когда
невозможно применить врезной датчик. Датчики уровня PIEZUS оптимально подходят для измерения уровня
жидкости  в  резервуарах,  водонапорных  башнях,  скважинах  и  естественных  водоемах.  В  некоторых  моделях
погружных  датчиков  уровня  реализовано  разъемное  кабельное  соединение,  что  позволяет  значительно
упростить монтаж, обслуживание и сервисные работы.

Диапазоны измерения:  от 0...0,4 м вод. ст. до 0…250 м вод. ст.
Основная погрешность: 0,5 / 0,25 / 0,2% ДИ
Выходной сигнал: 4...20 мA (Exia исполнение - опционально);

                        0...20 мA; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Материал корпуса: нержавеющая сталь 316L (1.4404)
Диаметр корпуса: 27 мм
Температура измеряемой среды: -20…+75 °C

Погружной датчик уровня

ALZ 3720

Системы питьевой воды
Мониторинг грунтовых вод
Насосные и компрессорные

станции
Системы водоподготовки
Топливные баки и танки

Погружной преобразователь давления ALZ 3720 с погрешностью до

≤0,2% от диапазона измерений на основе сенсора с разделительной

мембраной  из  нержавеющей  стали,  для  измерения  уровня  сред,

неагрессивных  к  нержавеющей  стали  и  стандартным  материалам

уплотнения  (например,  вода,  топливо).  Опционально  оснащается

температурным датчиком Pt100.

12



































13

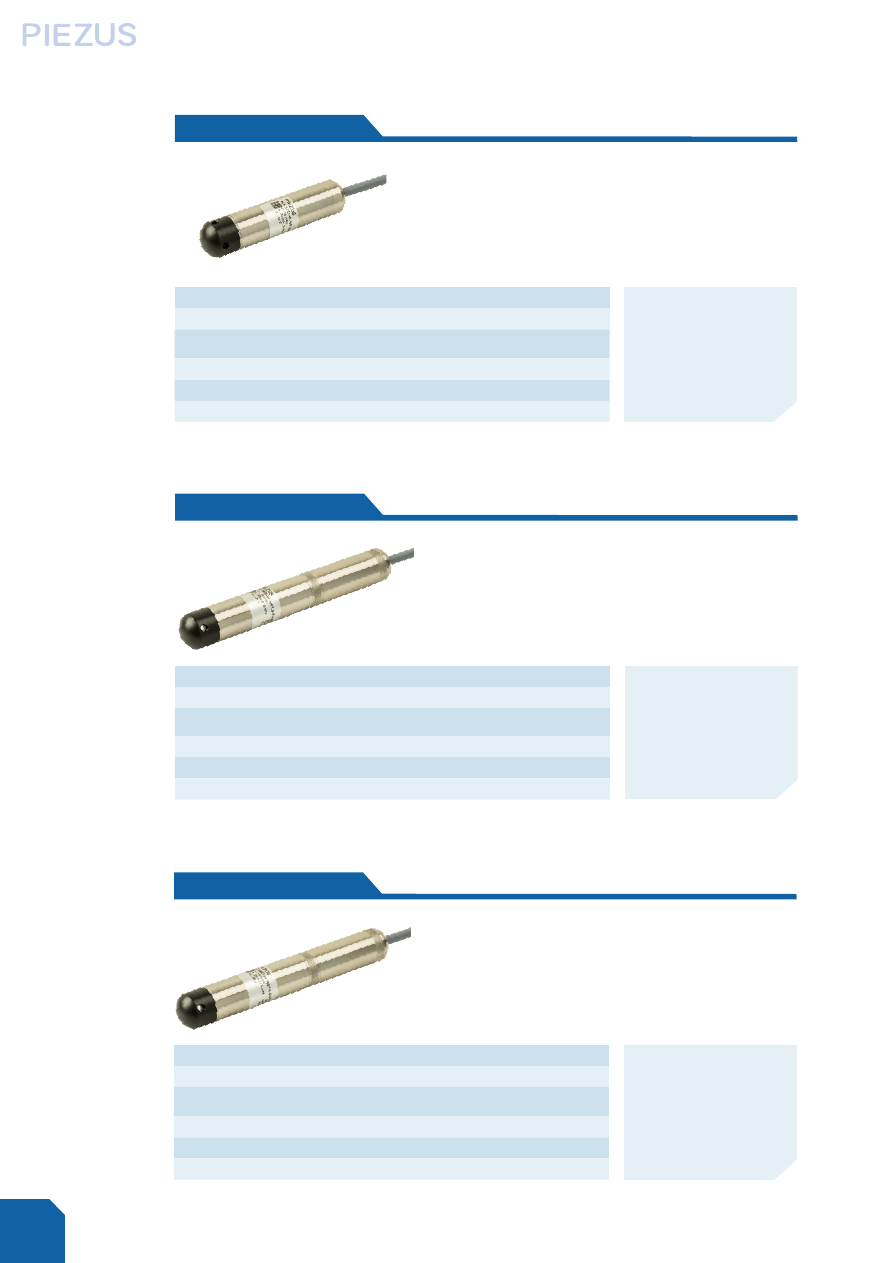

Диапазоны измерения: от 0...0,4 м вод. ст. до 0…250 м вод. ст.
Основная погрешность: 0,2 / 0,1% ДИ
Выходной сигнал: 4...20 мA (Exia исполнение - опционально);

                        0,5...4,5 В; RS-485/Modbus RTU; HART
Материал корпуса: нержавеющая сталь 316L (1,4404)
Диаметр корпуса: 27 мм
Температура измеряемой среды: -20…+75 °C

Высокоточный погружной датчик уровня

ALZ 3721

Системы питьевой воды
Мониторинг грунтовых вод
Лабораторное оборудование
Насосные и компрессорные

станции
Системы водоподготовки
Топливные баки и танки

Погружной преобразователь давления ALZ 3721  с погрешностью до

≤0,1% от диапазона измерений на основе сенсора с разделительной

мембраной  из  нержавеющей  стали  для  измерения  уровня  сред,

неагрессивных  к  нержавеющей  стали  и  стандартным  материалам

уплотнения  (например,  вода,  некоторые  виды  топлива).

Обеспечивает  высокую  долговременную  стабильность  и  низкую

дополнительную  температурную  погрешность  во  всем  диапазоне

рабочих  температур.  Опционально  оснащается  температурным

датчиком Pt100.

Диапазоны измерения: от 0...0,4 м вод. ст. до 0…250 м вод. ст.
Основная погрешность: 0,5 / 0,25 / 0,2% ДИ
Выходной сигнал: 4...20 мA (Exia исполнение - опционально);

                        0...20 мA; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Материал корпуса: нержавеющая сталь 316L (1,4404)
Диаметр корпуса: 27 мм
Температура измеряемой среды: -20…+75 °C

Погружной датчик уровня

с разъемным кабельным соединением

ALZ 3820

Системы питьевой воды
Мониторинг грунтовых вод
Насосные и компрессорные

станции
Системы водоподготовки
Топливные баки и танки

Погружной преобразователь давления ALZ 3820 с погрешностью до

≤0,2% от диапазона измерений на основе сенсора с разделительной

мембраной  из  нержавеющей  стали,  для  измерения  уровня  сред,

неагрессивных  к  нержавеющей  стали  и  стандартным  материалам

уплотнения  (например,  вода,  топливо).  В  датчике  реализовано

разъемное  кабельное  соединение,  облегчающее  обслуживание

и  замену  датчика  на  объекте.  Опционально  оснащается

температурным датчиком Pt100.

Диапазоны давления:  от 0...0,4 м вод. ст. до 0…250 м вод. ст.
Основная погрешность: 0,2 / 0,1% ДИ
Выходной сигнал: 4...20 мA (Exia исполнение - опционально);

                        0,5...4,5 В; RS-485/Modbus RTU; HART
Материал корпуса: нержавеющая сталь 316L (1,4404)
Диаметр корпуса: 27 мм
Температура измеряемой среды: -20…+75 °C

Высокоточный погружной датчик уровня с

разъемным кабельным соединением

ALZ 3821

Системы питьевой воды
Мониторинг грунтовых вод
Лабораторное оборудование
Насосные и компрессорные

станции
Системы водоподготовки
Топливные баки и танки

Высокоточный  погружной  преобразователь  давления  ALZ  3821  с

погрешностью до ≤0,1% от диапазона измерений на основе сенсора

с разделительной мембраной из нержавеющей стали, для измерения

уровня сред, неагрессивных к нержавеющей стали и стандартным

материалам  уплотнения.  Обеспечивает  высокую  долговременную

стабильность

и

низкую

дополнительную

температурную

погрешность  во  всем  диапазоне  рабочих  температур.  В  ALZ  3821

реализовано  разъемное  кабельное  соединение.  Опционально

оснащается температурным датчиком Pt100.

14



































15
