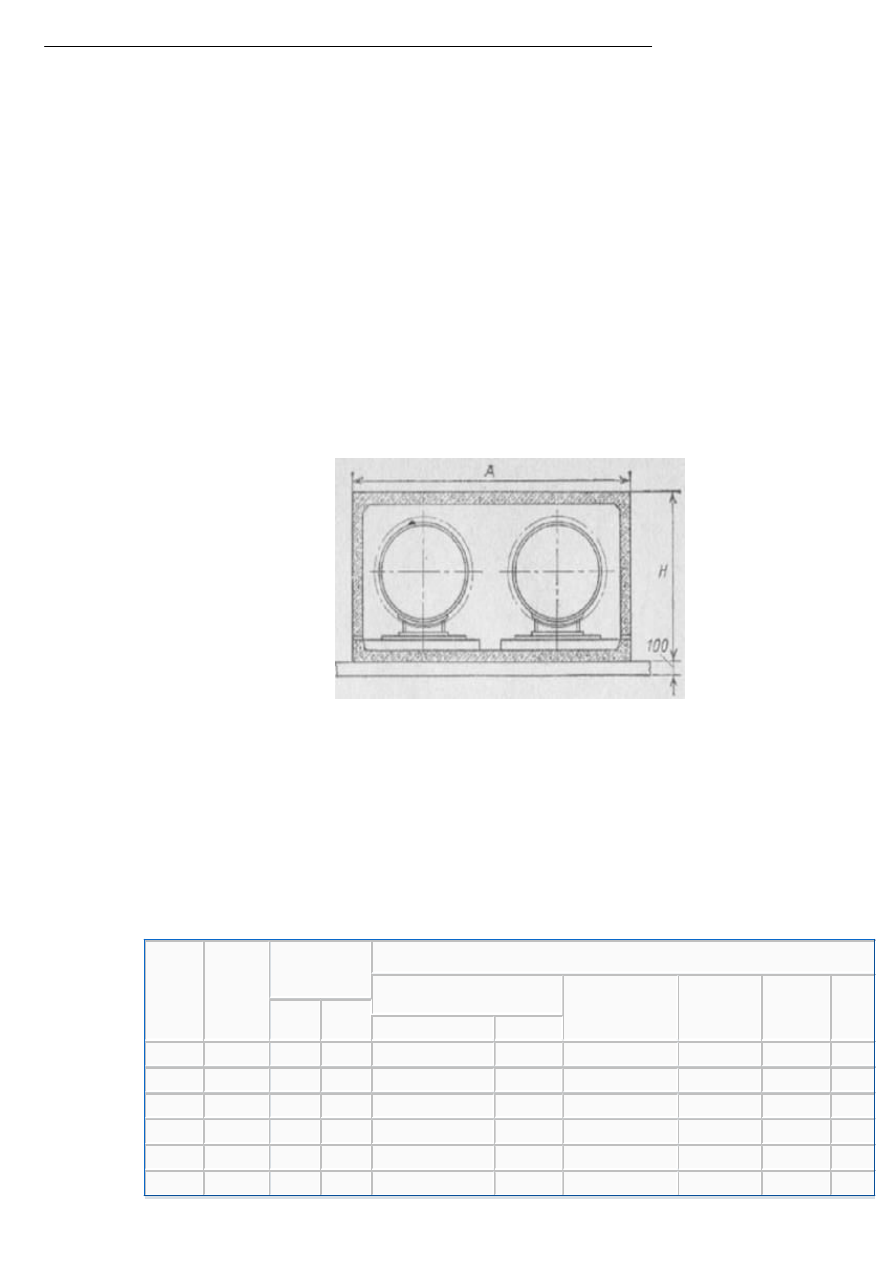

Рис. 13.5. Непроходной канал для труб Dy = 700 - 1400 мм из Т-образных стеновых блоков:

1 - железобетонный стеновой блок; 2 - железобетонная плита перекрытия; 3 - железобетонное днище; 4

- песчаная или щебеночная подготовка; 5 - скользящая опора и железобетонная опорная подушка



Конструкции канала рассчитана на нагрузку класса H-30 с засыпкой над верхом перекрытия 0,7-2,0 м.

Основные размеры канала и расход материалов на 10 м канала приведены в табл. 13.2.



Таблица 13.2. Непроходной канал из Т-образных стеновых блоков



Dу,

мм

Основные размеры, мм

Расход материалов на 10 м канала

А

А

1

Д

H

H

1

Песок или

ще-бень, м3

Бе-тон-ная

смесь, м3

Цемен-тный

раст-вор, м3

Бло-

ки

дни-

ща,

м3

Сте-

новые

блоки,

м3

Плиты пере-кры-

тия, м3

Би-

тум,

кг

700

2700

2330

3150

1690

1250

3,15

2,3

0,46

4,6

3,9

3,6

280

800

2900

2530

3350

1710

1250

3,35

2,5

0,50

5,0

3,9

4,0

280

900

3100

2730

3550

1980

1520

3,55

2,7

0,63

6,3

5,2

4,3

310

1000

3500

3130

4000

2020

1520

4,00

3,1

0,64

6,4

5,2

5,8

320

1200

3800

3450

4350

2290

1790

4,35

3,5

0,71

7,1

6,7

6,6

360

1400

4350

4000

5200

2550

1950

5,20

4,0

0,80

11,6

8,3

9,3

410



В  расход  материалов  не  включены  железобетонные  опорные  подушки  под  скользящие  опоры,  стеклоткань

или гидроизол. Для перекрытий стеновых блоков и днищ канала для труб Dу=1400 мм применяется бетон

М300,  для  труб  Dу=700  -  1200  мм  -  М200.  Канал  засыпают  после  укладки  плит  перекрытия  и

гидроизоляции канала одновременно по обеим сторонам канала слоями по 40-50 см с уплотнением.

Стеновые  блоки  и  плиты  перекрытия  укладывают  на  цементном  растворе  М-50.  Швы  между  плитами  и

стеновыми блоками заполняют цементным раствором М-50.

Перекрытия  оклеивают  стеклотканью  или  гидроизолом  в  два  слоя,  а  стены  -  в  один  слой  на  битумной

мастике.

Гидроизоляция  каналов  состоит  из  бетонной  подготовки  М-75  толщиной  100  мм,  цементной  стяжки

толщиной  20  мм.  двух  слоев  гидроизола  на  битумной  мастике  для  стен  канала  и  защитной  кирпичной

стенки толщиной 120 мм на цементном растворе М-50.

Основные  размеры,  мм,  каналов  со  стеновыми  блоками  Т-образной  формы  с  гидроизоляцией  для  труб

Dу=800 - 1400 мм:



Dу

А

Б

в

800

3850

330

340

900

4050

350

340

1000

4500

350

380

1200

4850

350

380

1400

5700

350

380



Дополнительный расход материалов на гидроизоляцию 10 м канала (рис. 13.6) для труб Dу=800 - 1400 со

стенами из Т-образных блоков:



Диаметр труб Dу, мм

Бетон М-75, м3

Цементный раствор, м3

Гидроизоляция стен, м2

Кирпичная кладка, м3

800

5,10

2,06

200

5,00

900

5,60

2,30

220

5,50

1000

6,05

2,47

240

5,50

1200

6,65

2,72

260

6,00

1400

6,65

2,72

260

6,00





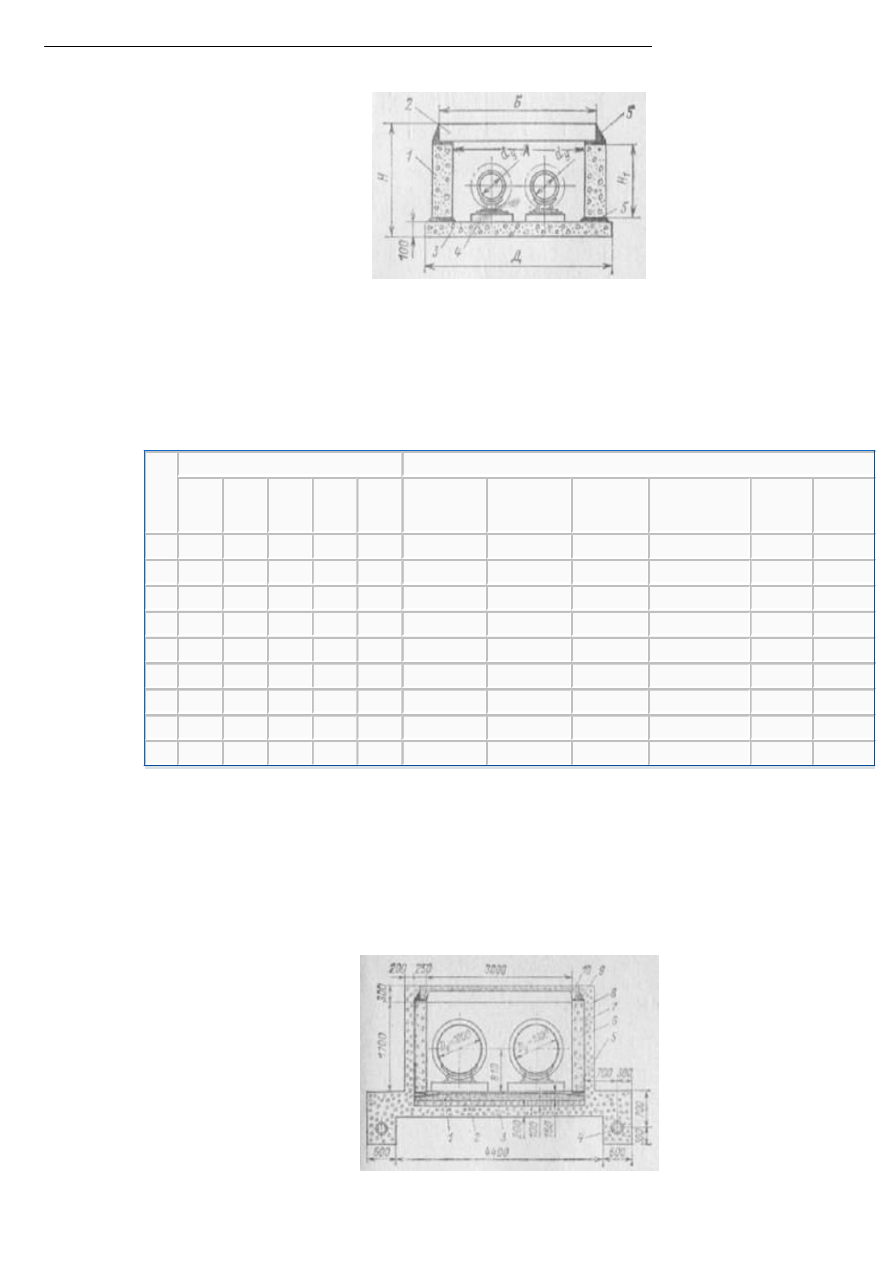

Рис. 136. Непроходной железобетонный канал с гидроизоляцией для труб Dу=800 - 1400 мм:

1 - бетонная подготовка М-75 толщиной 100 мм с цементной стяжкой толщиной 20 мм; 2 - два слоя

гидроизола на битумной мастике с цементной стяжкой толщиной 20 мм; 3 - железобетонная плита днища;

4 - железобетонная опорная полушка; 5 - подвижная опора; 6 - железобетонный стеновой блок; 7 -

цементный раствор М-50; 8 - кирпичная кладка защитной стенки на цементном растворе М-50; 9 -

железобетонная плита перекрытия; 10 - защитный слой толщиной 50 мм - бетон М-75



13.5. НЕПРОХОДНОЙ КАНАЛ С БЕТОННЫМИ СТЕНОВЫМИ БЛОКАМИ



Непроходной канал для труб Dу=100 - 700 мм (рис, 13.7) со стенами из бетонных блоков экономичен по

расходу  металла.  В  этом  канале  нет  также  железобетонного  днища.  Дно  канала  состоит  из  бетона

(неармированного)  на  песчаном  основании.  Основные  размеры  и  расход  материалов  на  10  м  канала

приведены в табл. 13.3.







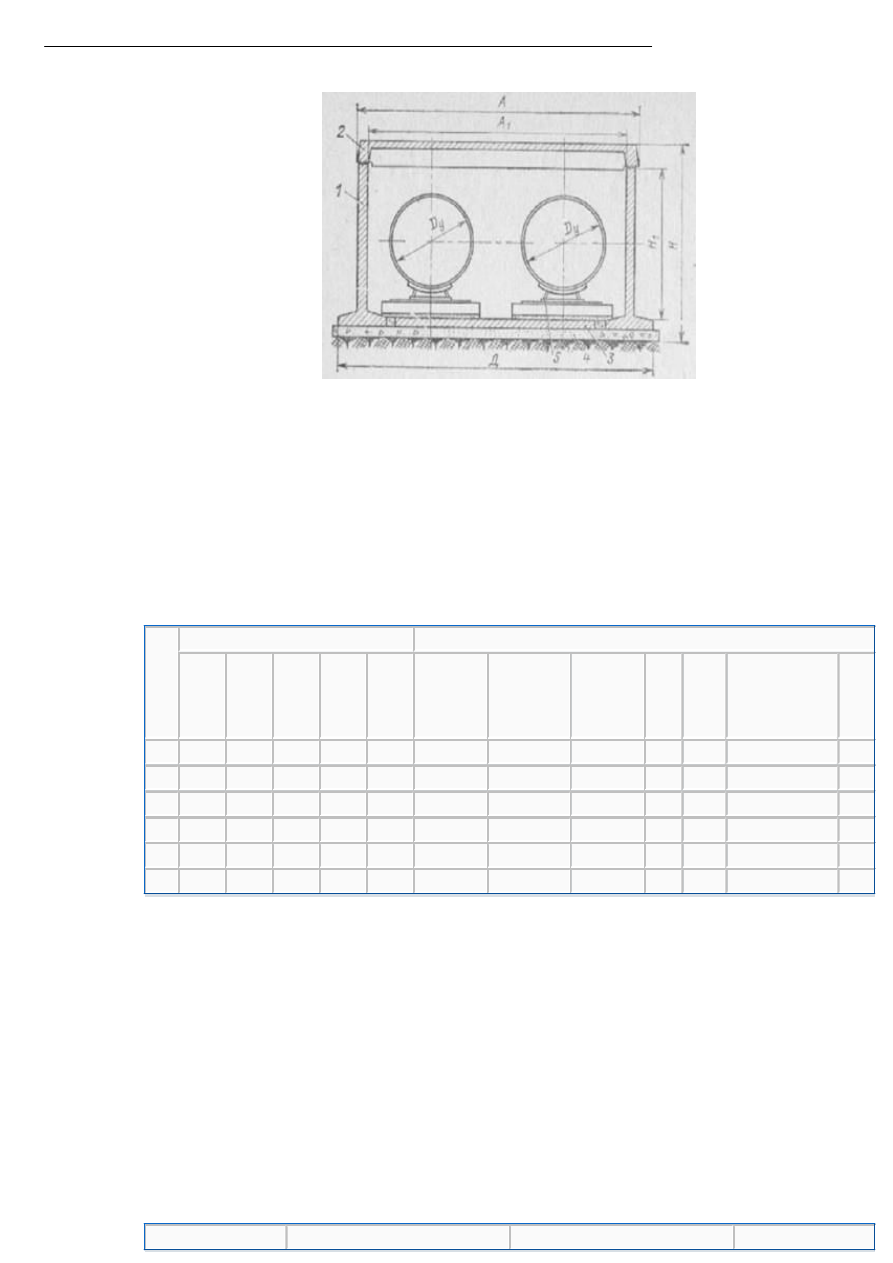

Рис. 13.7. Непроходной канал со стенами из бетонных блоков для труб Dу=100 - 700 мм:

1 - бетонный стеновой блок; 2 - железобетонная плита перекрытия; 3 - бетонное основание; 4 -

опорная подушка; 5 - цементный раствор



Таблица 13.3. Непроходной канал с бетонными стеновыми блоками



Dу,
мм

Основные размеры, мм

Расход материалов на 10 и канала

А

Б

Д

H

H

1

Бетон-ные

стено-вые
блоки, м3

Плиты

ж елезо-бетон-

ные, м3

Бетон-ная

смесь, м3

Цемен-тный раст-

вор, м3

Гидро-

изол, м2

Би-тум, кг

100

800

950

1140

650

450

1,08

1,02

1,14

0,09

22,5

102

150

900

1050

1240

650

450

1,08

1,02

1,24

0,09

23,5

102

200

1100

1300

1520

960

750

2,40

1,38

1,52

0,16

32,2

137

250

1200

1400

1620

960

750

2,40

1,38

1,62

0,20

33,2

137

300

1300

1500

1720

1020

750

2,40

3,10

1,72

0,20

35,4

166

400

1600

1800

2020

1020

750

2,40

3,10

2,02

0,20

38,4

166

500

1800

2000

2300

1320

1050

4,20

3,10

2,30

0,26

46,4

190

600

2050

2400

2550

1400

1050

4,20

3,70

2,60

0,32

52,0

204

700

2320

2650

2820

1500

1150

5,60

4,50

3,10

0,39

56,5

241



13.6. КАНАЛ С БЕТОННЫМИ СТЕНАМИ И ДВУСТОРОННИМ ПОПУТНЫМ ДРЕНАЖЕМ



Канал  с  бетонными  стенами  и  двусторонним  попутным  дренажем  для  труб  Dу=1000  мм  приведен  на  рис.

13.8.  Канал  состоит  из  бетонных  стеновых  блоков,  железобетонного  днища  по  бетонной  подготовке  и

железобетонных  плит  перекрытия,  песчано-гравийного  фильтра,  дренажных  труб,  гравийного  фильтра  и

двух слоев битумной обмазки по стеновым блокам.





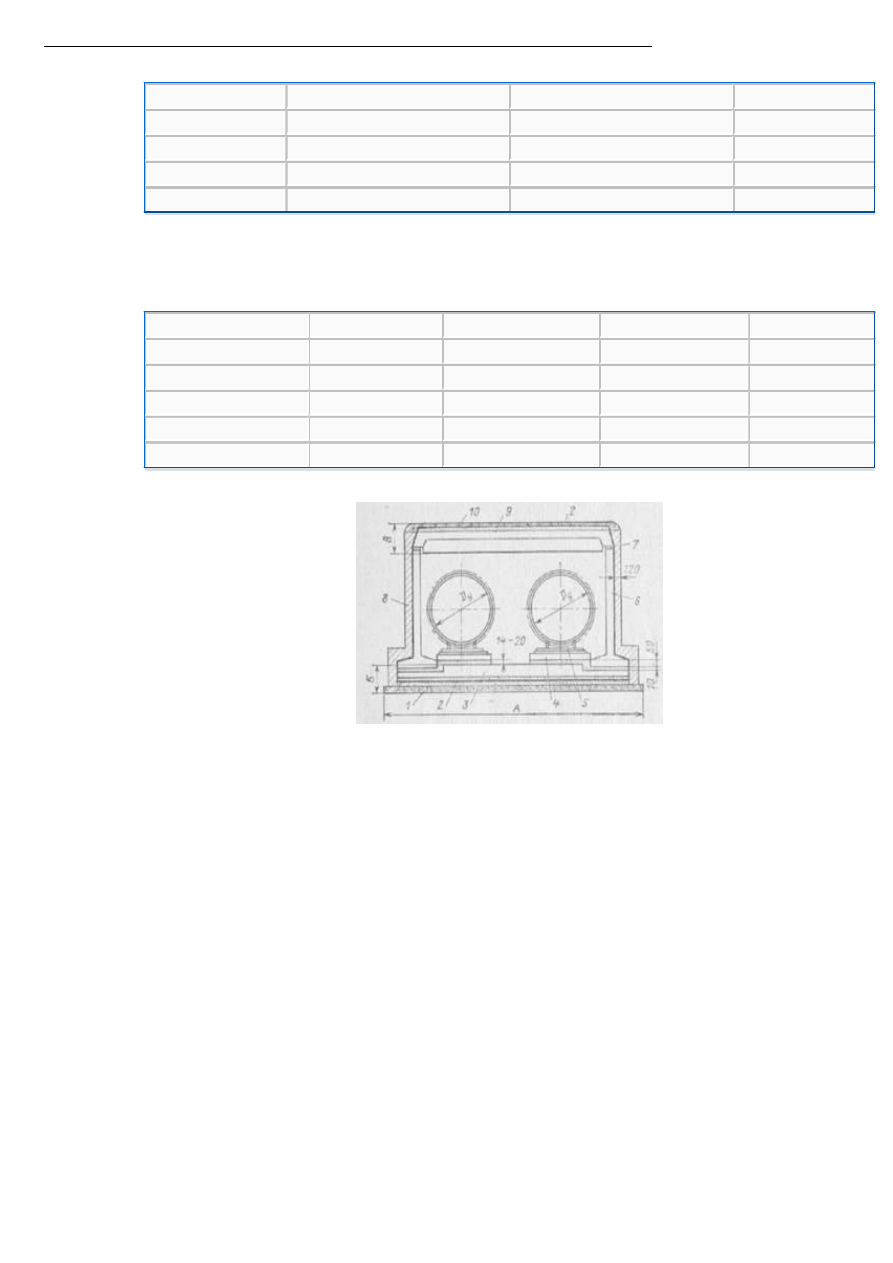

Рис. 13.8. Сборный канал с двусторонним попутным дренажем для Dу=1000 мм:

1 - железобетонная плита днища М-150; 2 - песчано-гравийный фильтр; 3 - бетонная подготовка М-75; 4

- дренажная труба Dу=150 - 200 мм; 5 - цементный раствор; 6 - бетонный стеновой блок; 7 - два слоя

обмазки битумом; 8 - гравийный фильтр; 9 - цементный раствор; 10 - железобетонная плита перекрытия

М-200



Засыпку гравийного фильтра у стеновых блоков производят в опалубке из щитов после установки блоков

и  плит  перекрытия,  подмазки  горячим  битумом  вертикальных  стыков  стеновых  блоков  и  горизонтальных

швов плит перекрытия. Щиты должны иметь стальную окантовку  и петли для подъема их с помощью крана

после засыпки грунтом с обеих сторон канала.



13.7. КАНАЛ ИЗ ЛОТКОВЫХ ЭЛЕМЕНТОВ ДЛЯ ТЕПЛОПРОВОДОВ Dy=400 - 1400 мм



Непроходной канал  из элементов лотковой  формы состоит из  двух основных элементов -  железобетонных

днищ лотковой  формы, укладываемых  на плотном  песчаном или  щебеночном основании, и  железобетонного

перекрытия  лотковой  формы,  устанавливаемого  на  боковые  стенки  лотка  днища  на  цементном  растворе.

После  окончания  монтажа,  изоляции,  гидравлического  испытания  трубопроводы  с  тепловой  изоляцией

сдают заказчику по акту.





Рис. 13.9. Непроходной канал из лотковых элементов



Тип  канала  НКЛ  означает:  непроходной  канал  из  лотковых  элементов;  МКЛ  -  магистральный  канал  из

лотковых элементов.

Основные размеры и расход материалов на 10 м  канала приведены в табл. 13.4 (по альбому СК-3301-73

Мосинжпроекта).



Таблица 13.4 Основные размеры и расход материалов на 10 м канала из элементов лотковой формы



Dу, мм

Тип

канала

Основные

размеры

Расход материалов на 10 м канала

Железобетонные лотковые блоки,

м3

Цемен-тный

раствор, м3

Песок или

щебень, м3

Гидро-

изол, м3

Битум,

кг

А

Н

перекрытия

днища

400

НКЛ-4

2100

1115

3,83

2,27

0,05

2,5

87

196

500-600

НКЛ-6

2620

1355

5,59

3,33

0,06

3,0

107

241

700-800

МКЛ-8

3060

1640

7,09

4,09

0,13

3,5

126

290

900-1000

МКЛ-10

3510

1880

9,30

5,35

0,15

3,9

146

328

1200

МКЛ-12

3980

2125

11,86

6,75

0,16

4,4

165

397

1400

МКЛ-14

4580

2510

16,74

9,50

0,20

4,9

192

512





По окончании устройства гидроизоляции и предварительной обсыпки канала с обеих сторон песком канал

засыпают грунтом слоями по 20-30 см с уплотнением.



13.8. НЕПРОХОДНОЙ КАНАЛ ИЗ СВОДЧАТЫХ ЭЛЕМЕНТОВ ДЛЯ ТРУБ Dy=150 - 500 мм



Канал состоит  из сборных  железобетонных конструкций  сводов и  ленточных бетонных фундаментов  (рис.

13.10).





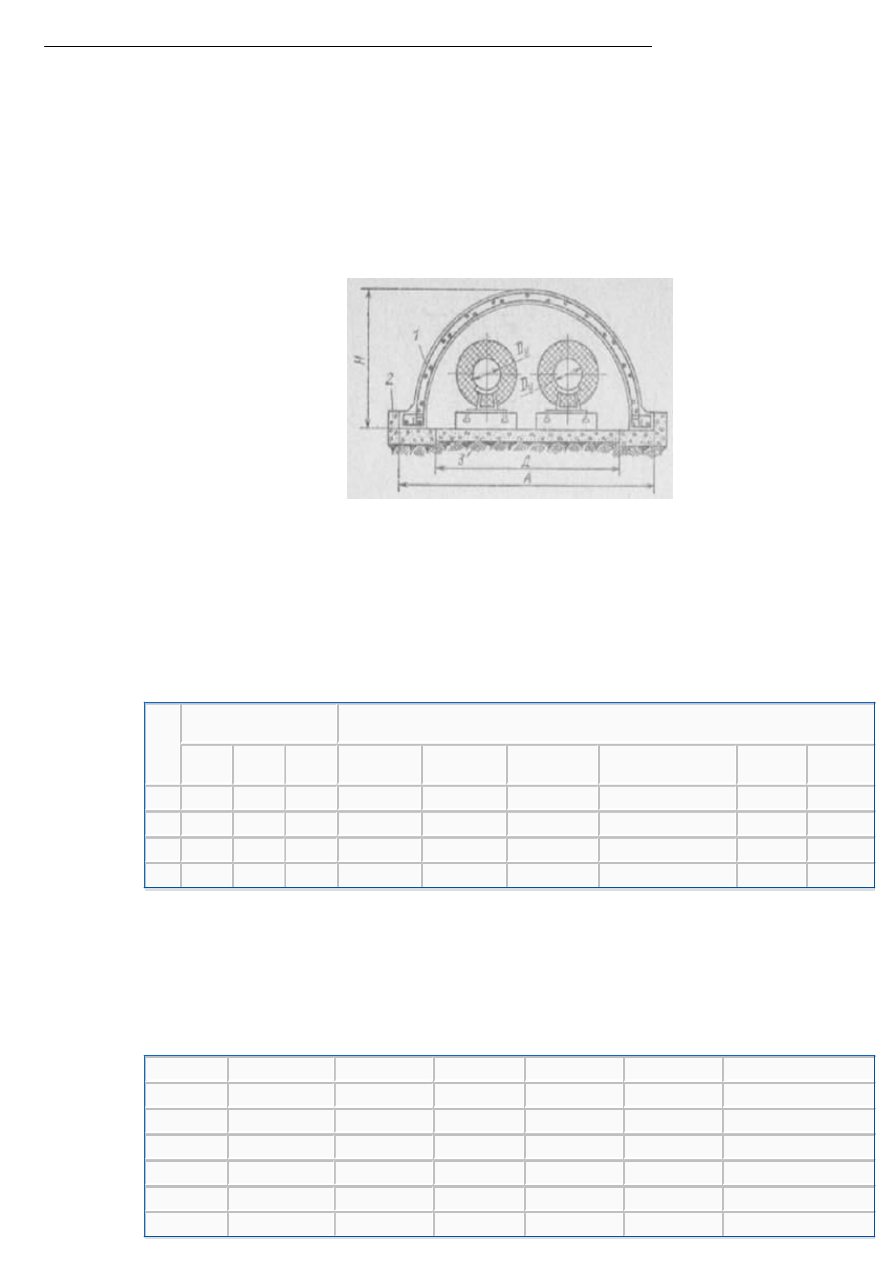

Рис. 13.10. Канал непроходной сводчатый:

1 – железобетонный свод; 2 – ленточный фундамент; 3 – бетонное основание



Основные размеры канала и расход материалов на 10 м канала приведены в табл. 13.5.



Таблица 13.5. Сводчатый непроходной канал



Dу,

мм

Основные размеры канала,

мм

Расход материалов на 10 м канала

Д

А

Н

Песок или

щебень, м3.

Цемен-тный
раствор, м3

Опорная рама,

м3

Железо-бетонный свод,

м3

Битум, кг

Гидроизол,

м2

140

1000

1380

660

1,8

0,05

0,91

1,00

75

2,4

250

1420

1830

910

2,3

0,06

1,50

1,65

105

3,3

400

1800

2210

1120

2,6

0,06

2,02

2,10

130

4,1

500

2200

2640

1350

3,1

0,07

2,50

2,90

158

5,0



13.9. НЕПРОХОДНОЙ КАНАЛ С КИРПИЧНЫМИ СТЕНАМИ



При  пересечении  теплофикационных  каналов  с  другими  подземными  сооружениями  в  местах,  недоступных

для  работы  подъемными  механизмами,  стены  каналов  сооружаются  из  обыкновенного  кирпича.  Размеры

каналов (рис. 13.11), мм:



Dу

А

Б

В

Г

Д

Толщина кирпичной стены

100

800

950

70

460

1140

120

150

900

1050

80

460

1240

120

200

1100

1300

100

535

1700

250

250

1200

1400

100

610

1800

250

300

1300

1500

120

685

1900

250

400

1600

1800

130

760

2200

250

500

1800

2000

160

985

2400

250

600

2050

2350

170

1060

2650

250

700

2250

2520

180

1140

3110

380





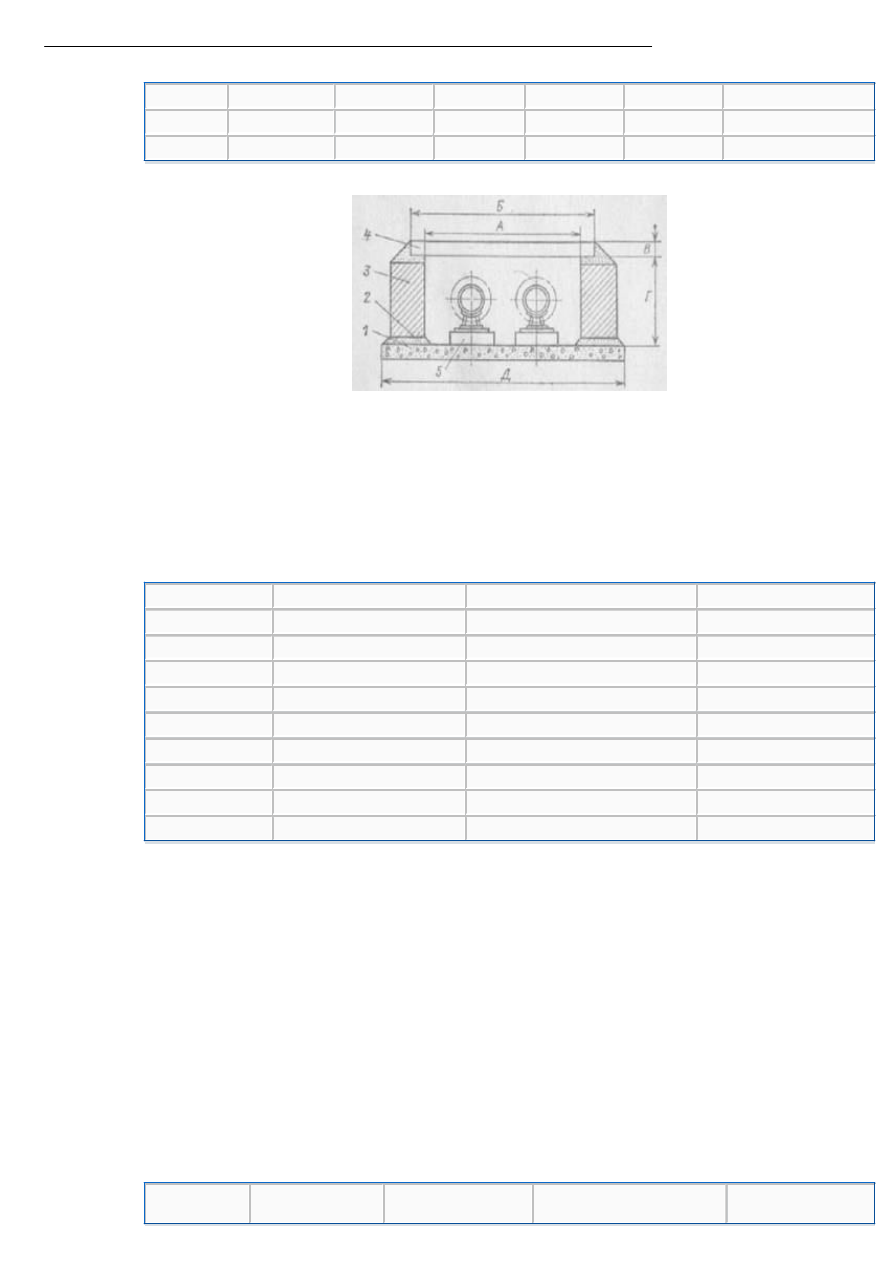

Рис. 13.11. Непроходной канал со стенами из кирпича:

1 – основание – бетон М-75; 2 – цементный раствор; 3 – кирпичная кладка; 4 – железобетонная плита

перекрытия на цементном растворе; 5 – бетонная опорная подушка



Расход  основных  строительных  материалов  на  10  м  двухтрубной  прокладки  в  канале  с  кирпичными

стенами:



Dy, мм

Стены, кирпичная кладка, м3

Основание, бетон М-75, м3

Перекрытие, железобетон, м3

100

1,10

1,14

0,064

150

1,10

1,24

0,082

200

2,68

1,70

0,128

250

3,05

1,80

0,138

300

3,43

1,90

0,177

400

3,80

2,20

2,26

500

4,93

2,40

3,10

600

5,50

2,65

3,90

700

8,80

3,11

4,32



13.10. СБОРНЫЕ КОНСТРУКЦИИ НАДЗЕМНЫХ ПРОКЛАДОК



Для  прокладок  теплопроводов  на  низких  опорах  могут  применяться  отдельно  стоящие  опоры  типа  1ж

высотой  от  0,9  до  1,2  м,  принятые  для  технологических  трубопроводов  по  ГОСТ  23237-78.  Эти  опоры

применяются  на  территориях,  не  подлежащих  застройке,  а  также  при  отсутствии  пересечений  трассы

тепловых сетей с дорогами.

Низкие  опоры  в  виде  бетонных  или  железобетонных  стоек  устанавливаются  перпендикулярно  оси  трассы

или в виде отдельных фундаментов, на которые опираются железобетонные траверсы.

При непучнистых грунтах опоры можно изготовлять в виде железобетонных шпал-траверс, укладываемых на

песчаную подушку, защищенную от выдувания или вымывания. Длины траверс и расстояния между стойками

в зависимости от нормативной вертикальной нагрузки на опору приведены в табл. 13.6.



Таблица 13.6. Низкие опоры надземной прокладки. Длины траверс и расстояния между стойками



Тип опоры

Р, тс

Длина

траверсы b, м

Расстояние между стойками с, мм

Трубы

Dy, мм

1ж

5

2,4

1,8

До 700

10

3,0

До 900

10

2,4

1,8

До 700

3,0

До 900

3,6

До 1200

20

4,2

2,4

До 1200

4,8

До 1400



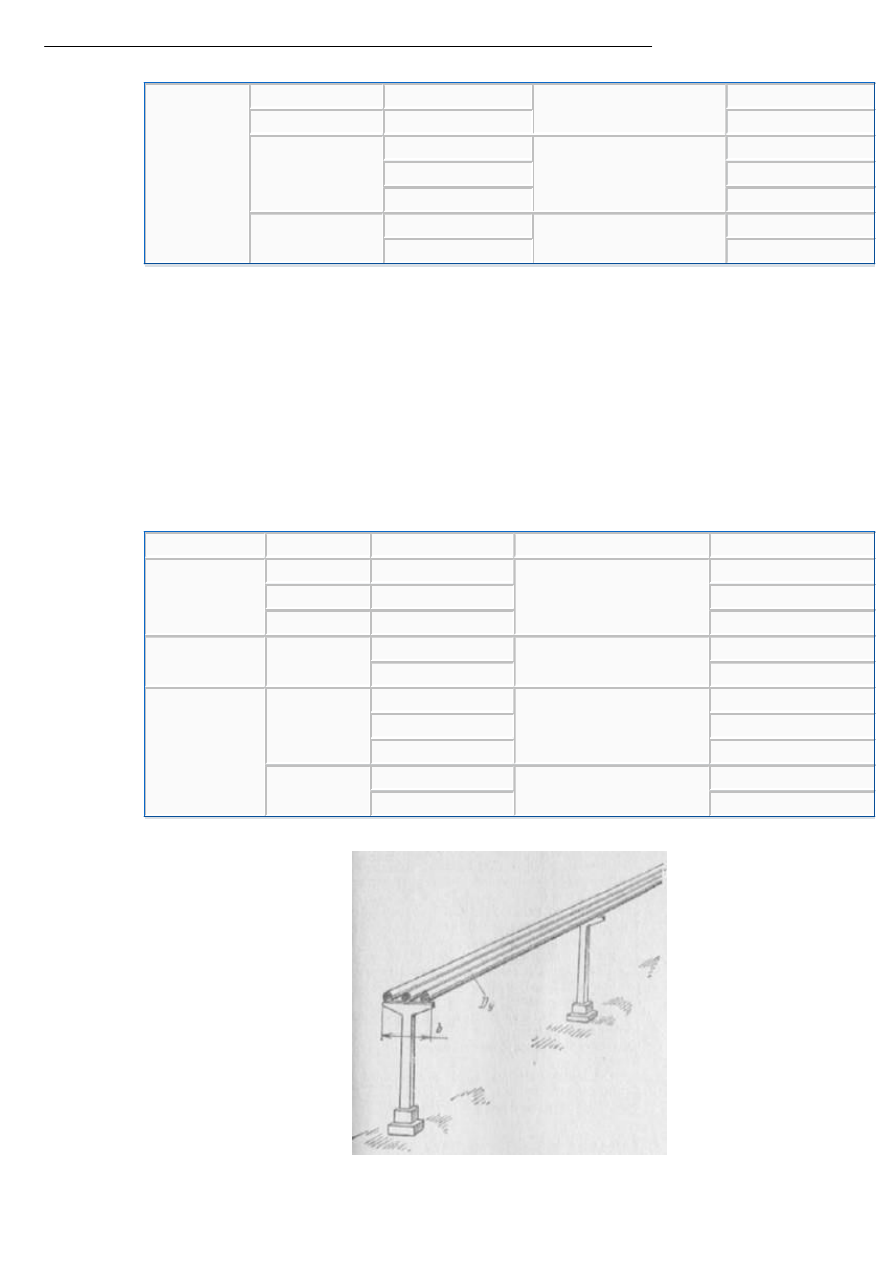

При прокладке теплопроводов на мачтах и эстакадах конструкции мачт аналогичны конструкциям отдельно

стоящих  опор  под  технологические  трубопроводы.  Типы  и  основные  размеры  одноярусных  эстакад

приведены  в  ГОСТ  23235-78.  Они  изготовляются  железобетонными,  высотой  от  планировочной  отметки

земли до верха траверсы 6,0; 6,6; 7,2 и 8,4 м. Шаг опор принимается по проекту.

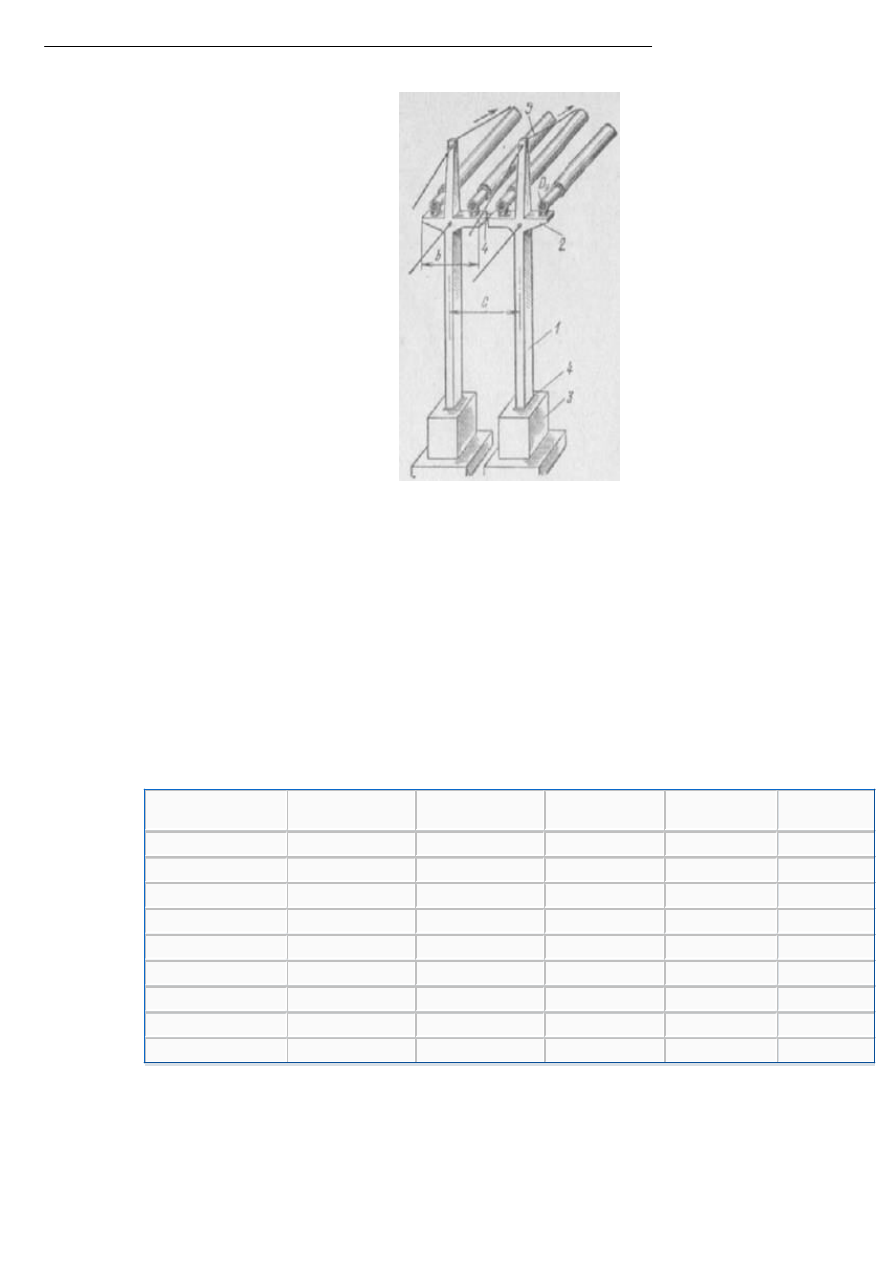

Одноярусные  эстакады  (рис.  13.12)  состоят  в  основном  из  одностоечных  мачт  типа  Пж  и  двустоечных

типа  Шж.  Основные  размеры  траверс,  расстояния  между  стойками  двухстоечных  (рис.  13.13)  мачт

приведены в табл. 13.7. В местах установки неподвижных  опор, а также в начале и конце теплотрассы

устанавливаются анкерные мачты (четырех-стоечные).



Таблица 13.7 Мачты наземных прокладок



Тип опоры

Р, тс

Длина траверсы, b, м

Расстояние между стойками с, м

Для труб Dy, мм, до

Пж

1

1,2

1,8

250

2

1,8

500

5

2,4

700

Шж

5

2,4

1,8

700

3,0

900

Двух-стоечная

10

2,4

1,8

700

3,0

900

3,6

1200

20

4,2

2,4

1200

4,8

1400





Рис. 13.12. Одноярусные эстакады. Опоры одностоечные





Рис. 13.13. Двухстоечная мачта типа Шж:

1 – стойка; 2 – траверса; 3 – башмаки под стойки; 4 – места заливки бетонным раствором; 5 – тяги к

подвескам опор



13.11. СБОРНЫЕ КОНСТРУКЦИИ СМОТРОВЫХ КОЛОДЦЕВ И ДРЕНАЖНЫХ УСТРОЙСТВ



Для  смотровых  круглых  колодцев  дренажных  устройств  применяются  детали  цельноформованных  объемных

смотровых колодцев.

Для  сборных  конструкций  смотровых  колодцев  дренажных  устройств  тепловых  сетей  используются

следующие детали сборных железобетонных смотровых колодцев.

Стеновые кольца (рис. 13.14) с размерами и массой:



Марка изделия

Внутренний диаметр

Dв, мм

Наружный диаметр

Dн, мм

Высота Н, мм

Толщина стенок с,

мм

Масса, кг

КС7-1

700

840

290

70

130

КС7-2

700

840

890

70

380

КС10-1

1000

1160

590

80

400

КС10-2

1000

1160

890

80

610

КС15-1

1500

1680

590

90

670

КС15-2

1500

1680

890

90

1000

КС20-1

2000

2200

590

100

980

КС20-2

2000

2200

890

100

1470

КС20-3

2000

2200

1190

100

1970
