Мотовездеход Honda TRX450R. Руководство - часть 4

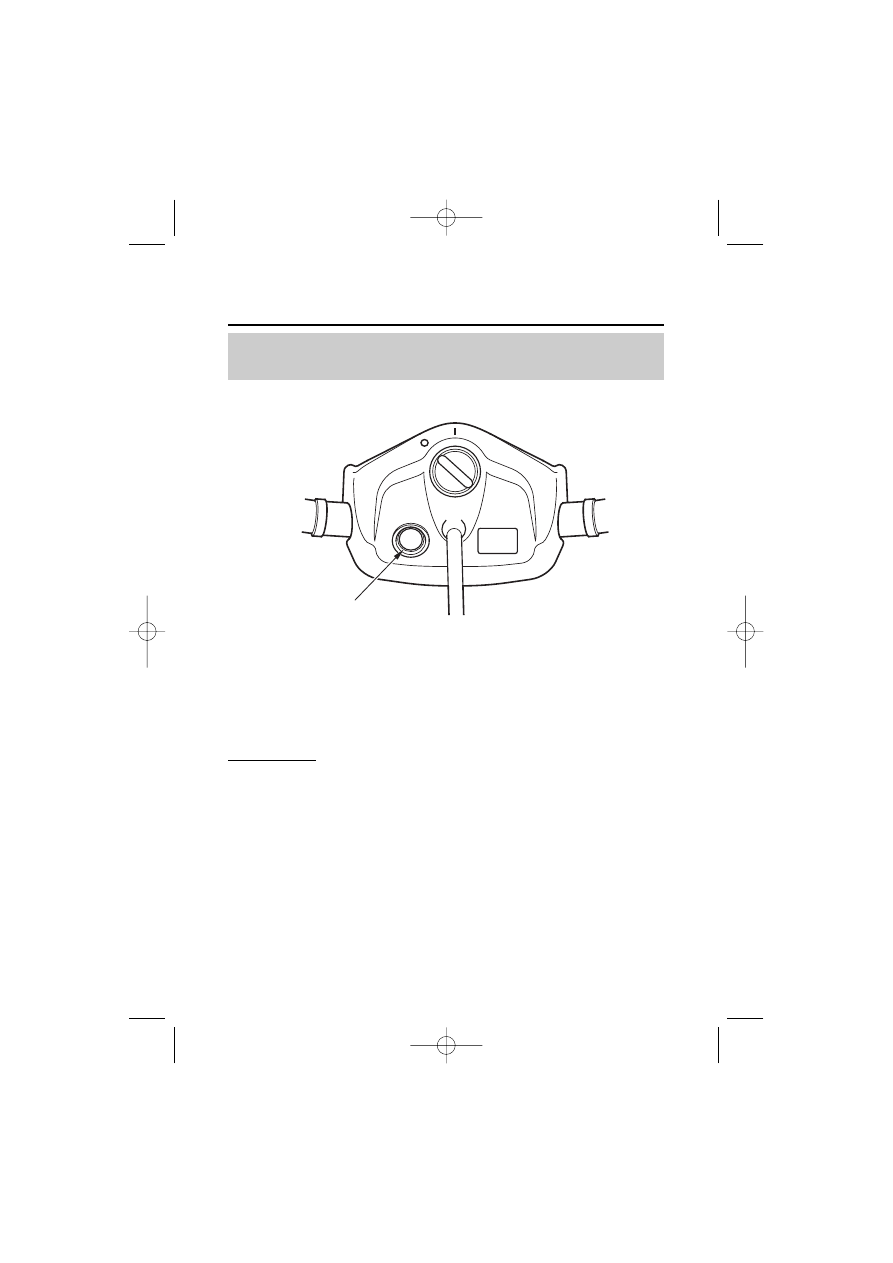

ЦЕНТР РУЛЯ

Включается, если температура охлаждающей жидкости достигнет
значения, эксплуатация при котором приведет к резкому сокращению
ресурса двигателя. Если сигнализатор включится во время движения,
немедленно остановите мотовездеход, остановите двигатель и дайте ему
остыть. См. стр. 176.

Проверка ламп
При запуске двигателя с помощью ножного стартера одновременно
включается данный индикатор. Спустя несколько секунд после запуска
двигателя индикатор должен погаснуть. Если двигатель остановится,
индикатор также погаснет.

Органы управления и их функции

Приборы и органы управления

(1) Сигнализатор высокой температуры охлаждающей жидкости

(1)

Сигнализатор высокой температуры
охлаждающей жидкости двигателя

ЛЕВАЯ СТОРОНА

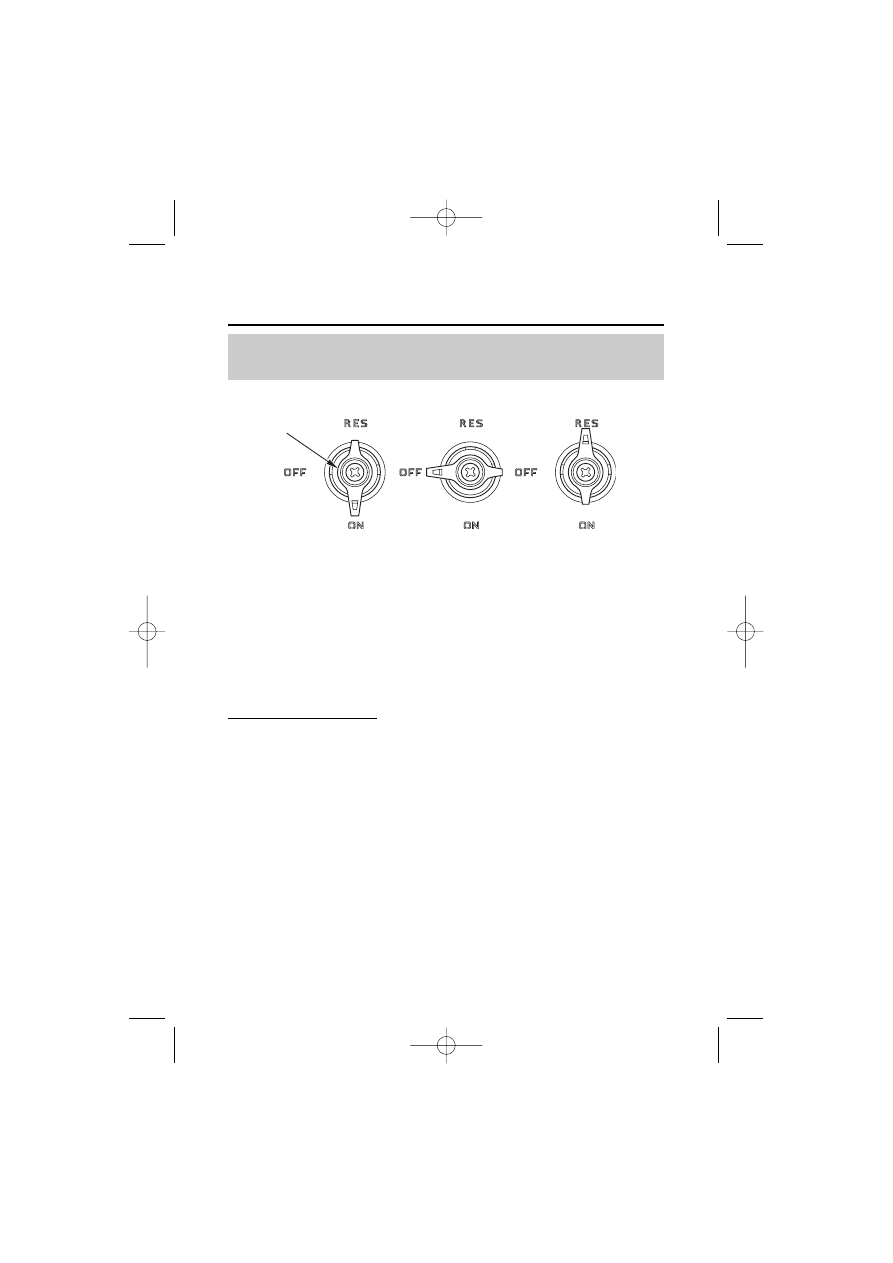

Топливный кран (1), управляемый вручную, находится с левой стороны
топливного бака. Топливный кран имеет три положения и служит для
управления подачей топлива из топливного банка.

Положение ON (ВКЛ) $ штатное положение при движении.
Положение OFF (ВЫКЛ) $ на время стоянки, хранения или
транспортировки.
Резерв (RES) $ для подачи топлива из резервного бака.

Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в
положении RES (РЕЗЕРВ), после окончания топлива у вас не останется
резерва.
Полная информация касательно заправки мотовездехода находится на
стр. 83.

Органы управления и их функции

Приборы и органы управления

Топливный кран

(1)

(1) Топливный кран

РЕЗЕРВ

РЕЗЕРВ

РЕЗЕРВ

ВЫКЛ

ВЫКЛ

ВЫКЛ

ВКЛ

ВКЛ

ВКЛ

ЛЕВАЯ СТОРОНА

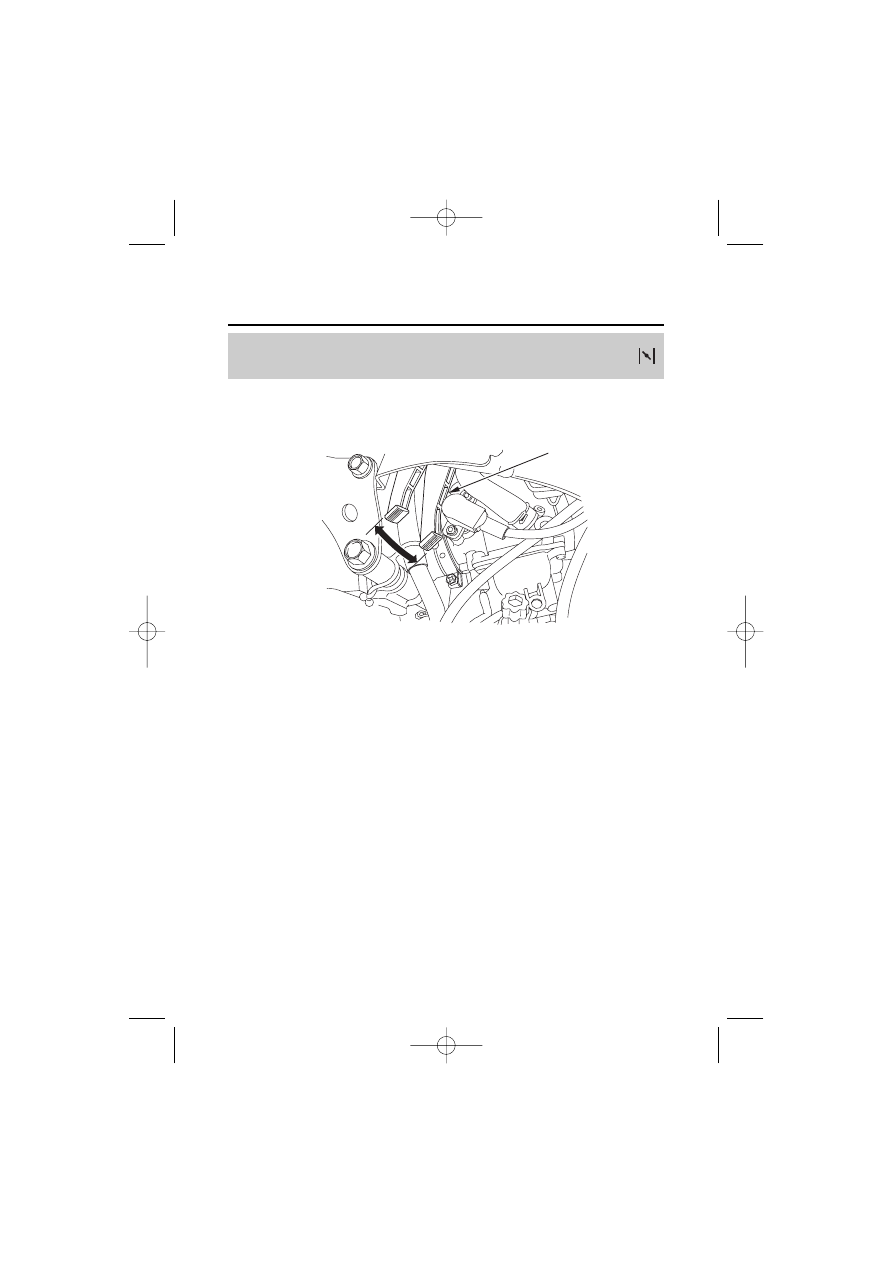

Р

укоятка

воздушной заслонки используется при запуске двигателя.

См. стр. 46.

Органы управления и их функции

Приборы и органы управления

Рычаг воздушной заслонки

(1)

(А)

(В)

(1) рукоятка воздушной заслонки

(А) Заслонка полностью открыта
(В) Заслонка полностью закрыта

ЛЕВАЯ РУКОЯТКА

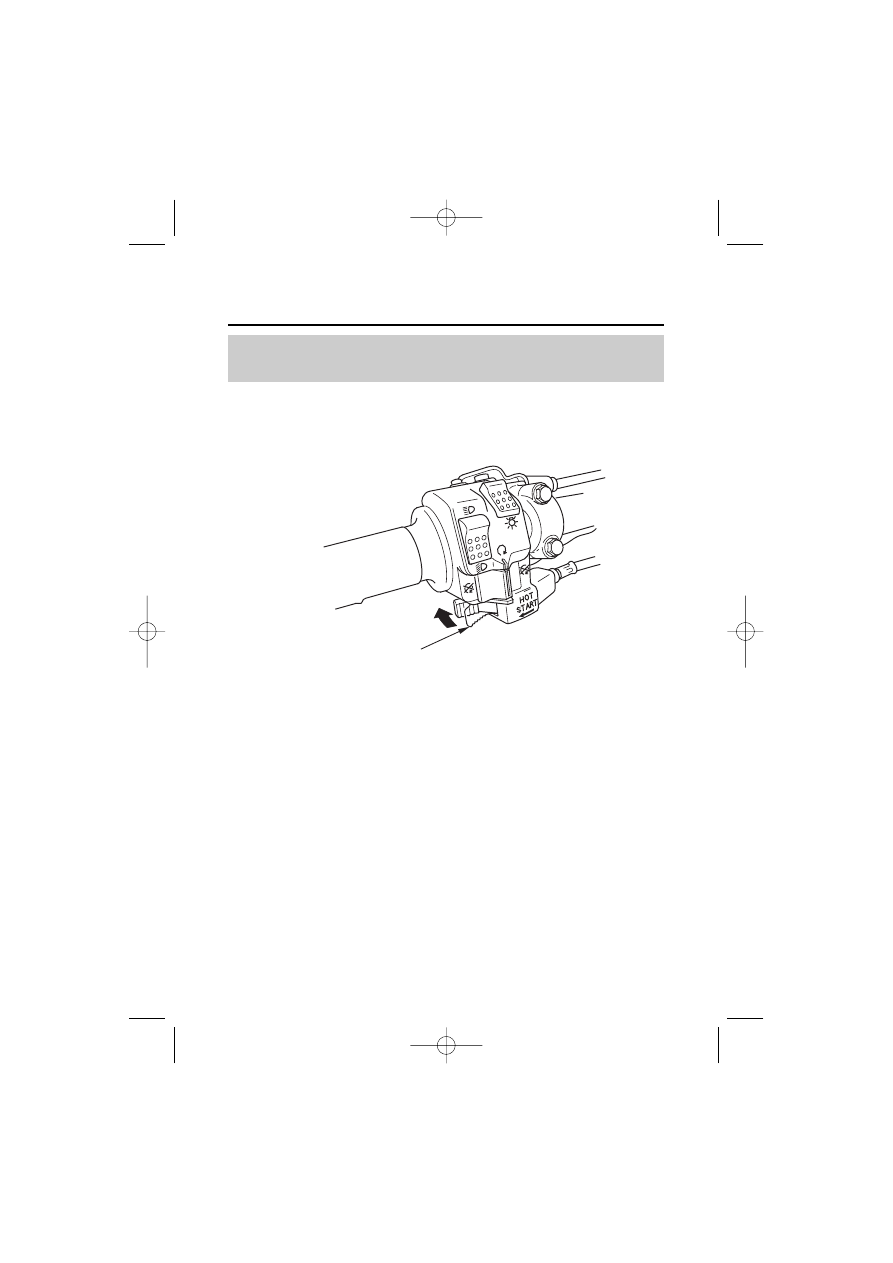

Рычаг "горячего" пуска используется при запуске прогретого двигателя.
См. стр. 47.

Органы управления и их функции

Приборы и органы управления

Рычаг "горячего" пуска

(1)

(1) рычаг "горячего" пуска
