Мотовездеход Honda TRX680FA. Руководство - часть 39

Ознакомьтесь с правилами техники безопасности на стр. 99.

Защита двигателя (1) служит для защиты картера двигателя.
Защитные панели (2) днища защищают раму. Проверяйте элементы защиты
на предмет наличия трещин, повреждений и незатянутых соединений в соот$
ветствии с Регламентом технического обслуживания.

При наличии трещин и иных повреждений панель защиты подлежит замене.
Надежно затяните все ослабшие болты и соединения.

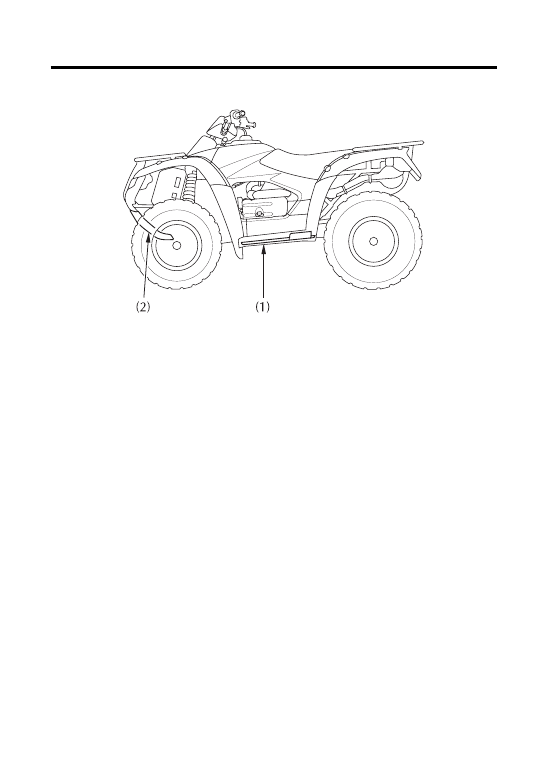

Защита двигателя и днища

Обслуживание мотовездехода Honda

(1) защитная панель двигателя

(2) защитная панель днища

Ознакомьтесь с правилами техники безопасности на стр. 99.

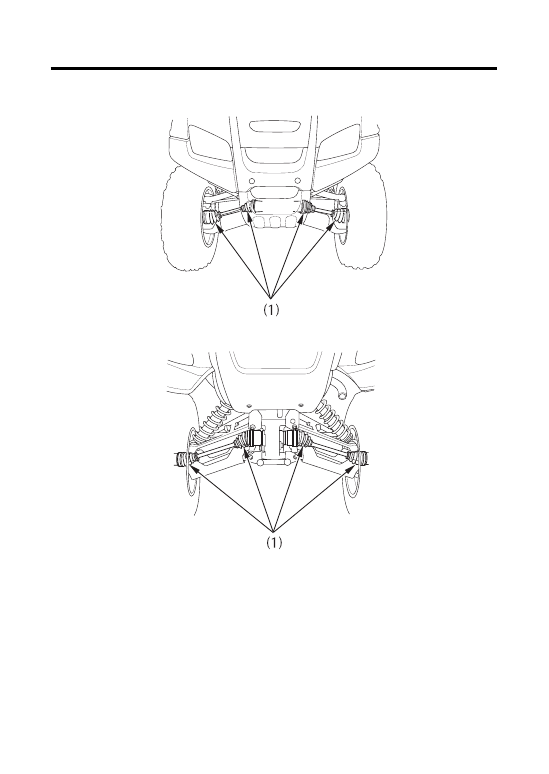

(1)  пыльники осей

Проверьте пыльники осей на предмет наличия повреждений либо утечки смаз$
ки. При необходимости замены пыльников обратитесь к официальному дилеру
Honda.

Пыльники ведущих осей

Обслуживание мотовездехода Honda

ПЕРЕДНЯЯ
СТОРОНА

ЗАДНЯЯ СТОРОНА

Данный мотовездеход оснащен необслуживаемой аккумуляторной батареей.
Поэтому нет необходимости проверять уровень электролита либо доливать
дистиллированную воду.

Аккумуляторная батарея не требует обслуживания и снятие полосы, закрываю$
щей пробки, может привести к выходу аккумуляторной батареи из строя.

Дополнительные устройства могут потреблять электрический ток даже при
выключенном зажигании. Также разряд аккумуляторной батареи может вызы$
вать редкая эскплуатация мотовездехода. Рекомендуется регулярно проводить
подзарядку аккумуляторной батареи мотовездехода, если он используется
редко или оснащен дополнительными устройствами (см. раздел

Подзарядка

аккумуляторной батареи на стр. 165).

Если вы не предполагаете использовать мотовездеход в течение более двух
недель, рекомендуется снять на это время аккумуляторную батарею с мото$
вездехода, либо отсоединить ее провода (сначала отсоединяется отрицатель$
ный провод).

При постановке мотовездехода на хранение руководствуйтесь инструкциями
раздела

Хранение аккумуляторной батареи на стр. 162.

Если характеристики аккумуляторной батареи ухудшились или имеется факт
утечки электролита (что выражается в затрудненном пуске двигателя), обрати$
тесь к официальному дилеру Honda.

Аккумуляторная батарея

Обслуживание мотовездехода Honda

Ознакомьтесь с правилами техники безопасности на стр. 99.

Если вы планируете поставить мотовездеход на хранение, рекомендуется
снять аккумуляторную батарею и подзаряжать ее каждые 30 дней, что будет
способствовать продлению ее срока службы.

Если аккумуляторная батарея не будет сниматься, рекомендуется отсоединить
ее провода (первым отсоединяется отрицательный провод).

Снятие аккумуляторной батареи и подзарядка ее каждые 30 дней помогут
продлить срок ее службы (см. раздел

Подзарядка аккумуляторной бата5

реи на стр. 165).

Перед снятием аккумуляторной батареи необходимо оснакомиться с содержа$
нием нижеследующей информации, а также с содержимым предупреждающих
наклеек, расположенных на самой батарее.

Хранение аккумуляторной батареи

Аккумуляторная батарея

Обслуживание мотовездехода Honda

Аккумуляторная батарея при работе выделяет взры$
воопасный водород.

Искра или пламя могут вызвать взрыв аккумулятор$
ной батареи, сила которого достаточна для причи$
нения серьёзных травм.

При работах с аккумуляторной батареей следует
надевать защитную одежду, защитить лицо или до$
верить работы с аккумуляторной батареей квали$
фицированному механику.
