Мотовездеход Honda TRX680FA. Руководство - часть 26

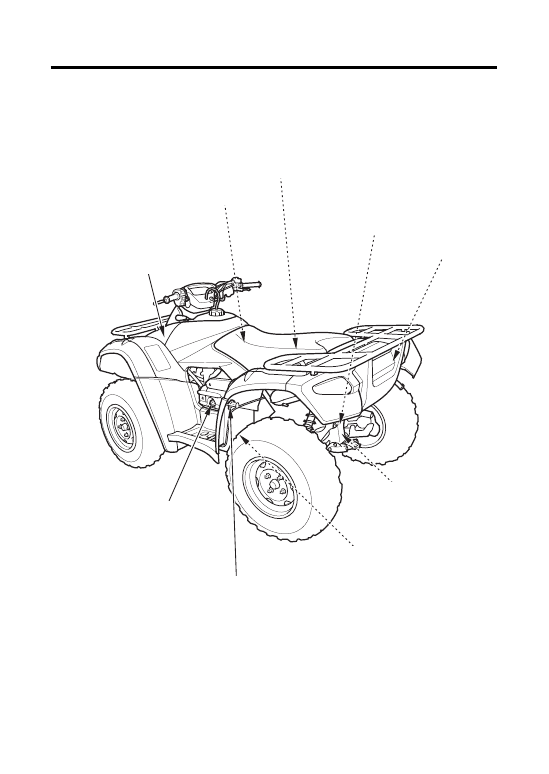

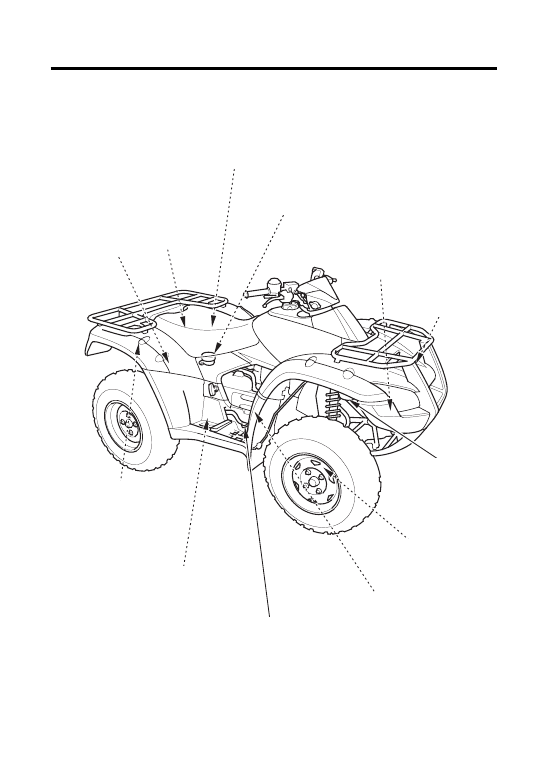

Техническое обслуживание

Расположение частей и механизмов

Обслуживание мотовездехода Honda

аккумуляторная
батарея

коробка
предохранителей
главный
предохранитель 1
главный
предохранитель 2
другие
предохранители

воздухоочиститель

бачок тормозной жидкости заднего
тормоза

пробка маслозаливной
горловины дифференци5
ала
пробка сливного отверс5
тия дифференциала

суппорт
переднего
тормоза

масляный
фильтр
двигателя

педаль заднего
тормоза

выключатель стоп5сигнала

дренажная трубка
кожуха воздухо5
очистителя

суппорт переднего
тормоза

расширительный
бачок системы
охлаждения

Техническое обслуживание

Расположение частей и механизмов

Обслуживание мотовездехода Honda

Отделение для
хранения
Руководства по
эксплуатации

свеча зажигания

комплект инструментов

пробка маслозаливной
горловины коробки
передач

пламегаситель

пробка сливного
отверстия коробки
передач

пробка сливного
отверстия
двигателя

пробка маслозаливной
горловины двигателя

масляный щуп двигателя

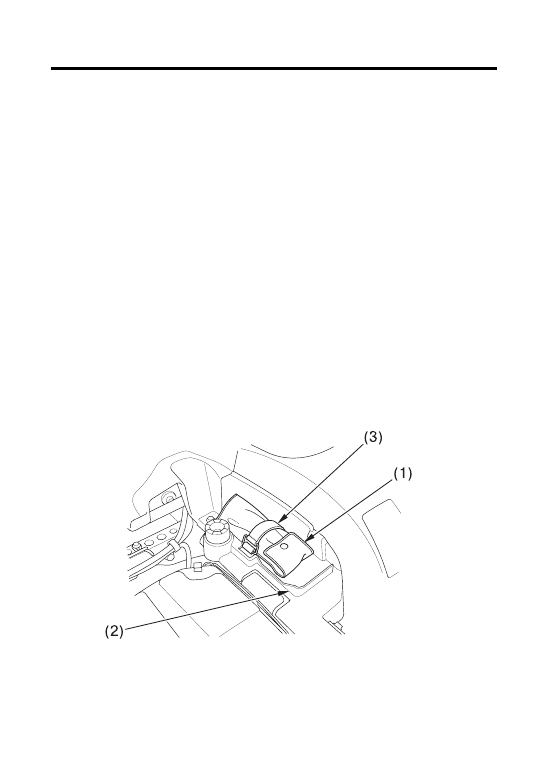

Комплект инструментов (1) хранится в багажном отсеке (2) под седлом. После
использования в обязательном порядке надежно закрепляйте инструменты с
помощью резинового жгута (3).

Инструменты, входящие в комплект, предназначены для выполнения простей$
ших ремонтных работ и несложных операций по техническому обслуживанию.
Специфические виды работ, требующие применения специального инструмен$
та, должны выполняться силами официального дилера Honda.

В комплект входят следующие инструменты:
*

отвертка с плоским жалом/крестообразная отвертка

*

рукоятка отвертки

*

рожковый ключ 10 Х 12 мм

*

накидной ключ 14 мм

*

накидной ключ 17 мм

*

свечной ключ с ручкой

*

плоскогубцы

*

сумка комплекта инструментов

ПОД СЕДЛОМ

Комплект инструментов

Обслуживание мотовездехода Honda

(1) комплект инструментов
(2) отделение хранения для комплекта

инструментов

(3) резиновый жгут

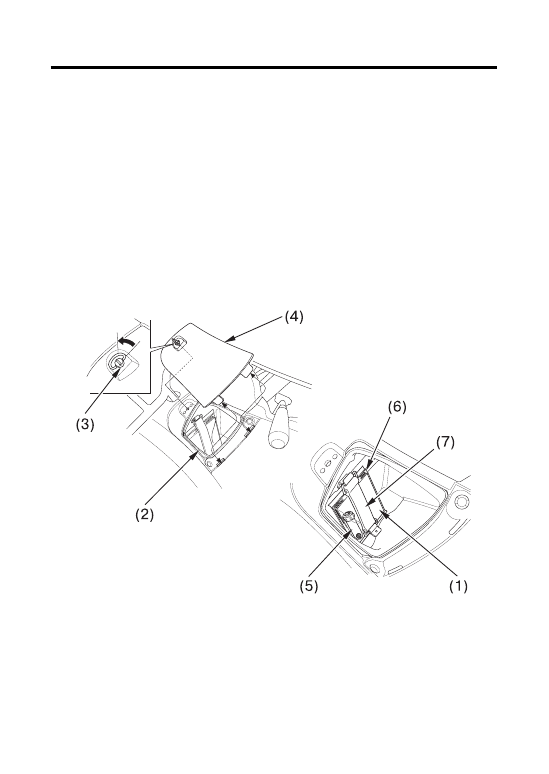

В мотовездеходе предусмотрено место для хранения Руководства по эксплуа$
тации, что позволяет всегда иметь его под рукой. Храните Руководство по
эксплуатации (1) в багажном отсеке (2), расположенном на левой стороне пе$
реднего крыла.

Чтобы открыть отсек, поверните винт (3) против часовой стрелки и снимите
крышку (4).
Руководство по эксплуатации и манометр (5) должны храниться в пластиковом
пакете (6) и надежно крепиться резиновым жгутом (7).

Старайтесь не заливать эту зону водой при мойке мотовездехода.

ЛЕВАЯ СТОРОНА

Отделение для хранения

Руководства по эксплуатации

Обслуживание мотовездехода Honda

(1) руководство по эксплуатации
(2) багажный отсек
(3) винт
(4) крышка

(5) манометр
(6) пластиковый пакет
(7) резиновый жгут
