Мотовездеход Honda TRX680FA. Руководство - часть 18

Рычаг переключения передач мотовездехода имеет три фиксированных поло$
жения: Переднего хода (D), Нейтральной передачи (N) и Передачи заднего хо$
да (R).

Нейтральная передача (N)
Используйте нейтральную передачу при запуске двигателя, а также при непро$
должительных остановках с работающим на холостых оборотах двигателем.

Передача переднего хода (D)
Применяется в нормальном режиме движения. Для положения переднего хода
(D) предусмотрено два режима работы трансмиссии; Автоматический режим
переключения передач (AUTO) и ручной режим переключения передач (ESP).
Выбор режима работы трансмиссии осуществляется с помощью переключате$
ля режимов трансмиссии (стр. 30).

Режим автоматического переключения передач (AUTO):
Применяется в нормальном режиме движения. Трансмиссия автоматически
адаптируется к условиям движения для обеспечения оптимальных характерис$
тик работы двигателя.
В этом режиме индикатор включенной передачи отображает символ "D", а ин$
дикатор режима трансмиссии выключается.

Режим ручного переключения передач (ESP):
В этом режиме можно переключать передачи как в механической коробке пе$
редач, не пользуясь, однако, сцеплением.
Для выбора передач (1, 2 и 3) служат кнопки переключения передач.
Индикатор включенной передачи будет отображать номер выбранной переда$
чи, а индикатор режима трансмиссии будет отображать символ "ESP".
При буксировке прицепа для достижения наилучших характеристик используй$
те первую передачу.

Передача заднего хода (R)
Данное положение рычага используется для движения задним ходом.

Переключение передач

Общие сведения по управлению мотовездеходом и вождению

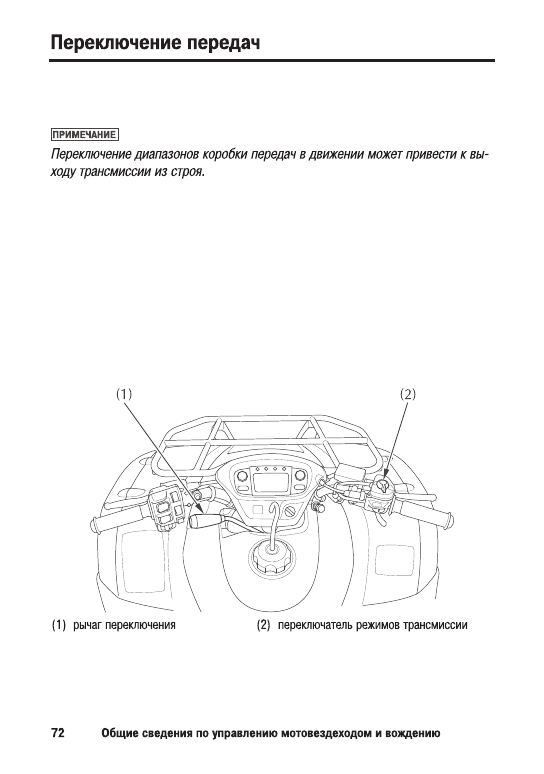

Рычаг переклю чения передач (

)

 находится с левой стороны топливного бака.

П ереклю чение должно производиться при полной остановке м отовездехода.

М анипулировать рычагом  переклю чения передач,

 необходим о чётко и бы стро.



П ереклю чения из позиции D

 (

передний ход)

 в позицию  R

 (

задний ход)

 необходим о

производить с обязательным  вклю чением   нейтрали.



П ереклю чатель (

 2

 )

 режим ов работы трансм иссии расположен на правой ру-

коятке руля.

П ереклю чатель служит для выбора режим а работы трансм иссии.
П ереклю чение режим ов работы трансм иссии м ожно осущ ествлять на ходу,
предварительно полностью  закрыв дроссельную  заслонку.

Режим автоматического переключения передач AUTO
В этом режиме коробка передач работает как трехступенчатая автоматическая
коробка  передач.
1. Потянув рычаг (1) вверх, переведите его в положение "D" (передний ход).
2. Опустите рычаг переключения передач и убедитесь, что рычаг корректно

зафиксировался, а индикатор (3) включенной передачи показывает сим$
вол "D".

Перключение в положение "N" (нейтральная передача) или "R" (передача зад$
него хода) производится по аналогичному алгоритму. Информация касательно
движения задним ходом находится на стр. 77.

(3)  индикатор выбранной передачи

Переключение передач

Общие сведения по управлению мотовездеходом и вождению

Режим ручного переключения передач ESP
В этом режиме имеется возможность переключать передачи с 1 по 3 вручную
с помощью переключателей.

Две кнопки переключения передач расположены сбоку от левой рукоятки руля.
переключение на повышенную передачу (       ) переключение на пониженную
передачу (     ).

Для перехода на понижающую передачу нажмите переключатель ( 4 ) один
раз.
Для перехода на понижающую передачу нажмите переключатель ( 5 ) один
раз.

ПОРЯДОК ПЕРЕКЛЮЧЕНИЯ НА ПОВЫШАЮЩУЮ ПЕРЕДАЧУ

Переключение передач

Общие сведения по управлению мотовездеходом и вождению

(4) кнопка переключения на повышающую передачу
(5) кнопка переключения на понижающую передачу

(А) нажать

ПОРЯДОК ПЕРЕКЛЮЧЕНИЯ НА ПОНИЖАЮЩУЮ ПЕРЕДАЧУ
