МОТОРНОЕ МАСЛО
Ознакомьтесь с правилами техники безопасности на
стр. 57.

Моторное масло
Хорошее моторное масло обладает многими желае/
мыми качествами. Используйте только высококачест/
внное моторное масло с моющими присадками и с
указанием на упаковке о соответствии классам SE, SF
или SG по классификации API.

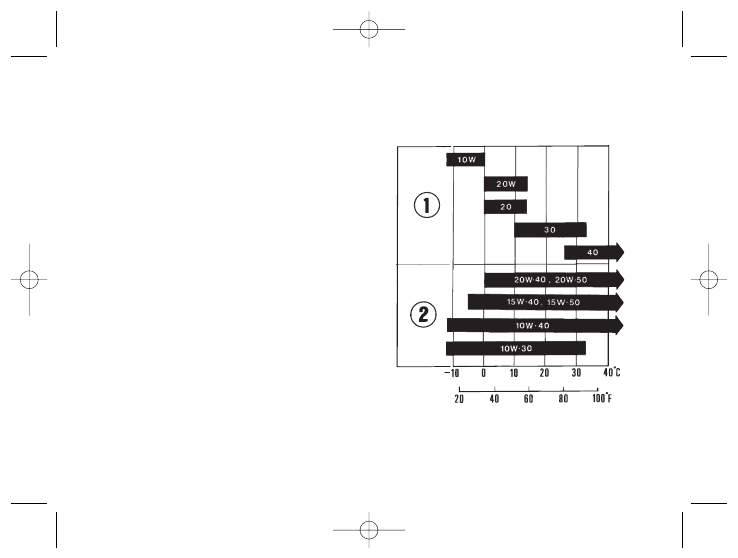

Вязкость:
Категория вязкости моторного масла зависит от
средней температуры в регионе, где экпслуатируется
мотоцикл. Ниже приводятся рекомендации по выбору
вязкости моторного масла применительно к
температуре окружающего воздуха.

(1) Сезонное масло
(2) Всесезонное масло

Моторное масло и масляный фильтр
Качество моторного масла является главным факто/
ром, определяющим срок службы двигателя. Заме/
няйте моторное масло через интервалы, указанные в
Регламенте технического обслуживания (стр. 59).
При работе в условиях запыленности следует менять
масло чаще, чем указано в Регламенте технического
обслуживания.

Убедительно просим вас помнить об охране окружаю/
щей среды, когда речь идет об утилизации отработан/
ного моторного масла. Рекомендуем слить отработан/
ное масло в емкость с плотно закрывающейся крыш/
кой и сдать на местный пункт приема отработанных
нефтепродуктов. Не выбрасывайте отработанное
масло в мусоросборные контейнеры и не выливайте
на землю или в дренажные стоки.

При  длительном и систематическом контакте с кожей
отработанное моторное масло может вызвать онколо/
гическое заболевание кожи. Хотя это маловероятно,
если вы только не контактируете с отработаным мо/
торным маслом ежедневно, мы все равно рекомен/
дуем тщательно мыть руки с мылом как можно скорее
после контакта с отработанным маслом.

Для замены масляного фильтра необходим специаль/
ный ключ для снятия фильтра и динамометрический
ключ. Если у вас нет этого инструмента и вы не обла/
даете соответствующими навыками, мы рекомендуем
доверить эту операцию вашему дилеру Honda.

Если при установке масляного фильтра не использо/
вался динамометрический ключ, как можно скорее
обратитесь к официальномуу дилеру Honda для про/
верки  правильности сборки.

Заменяйте моторное масло на прогретом двигателе,
когда мотоцикл стоит на боковой опоре, чтобы обес/
печить полный и быстрый слив масла.

1. Для слива масла отверните маслозаливную крышку
с контрольным щупом и сливные пробки картера А (1),
В (2) с уплотнительными шайбами А (3) и В (4).

2. С помощью специального ключа для фильтра отве/
рните масляный фильтр и дайте стечь оставшемуся
маслу. Сдайте использованый масляный фильтр в
утилизацию.

(1) Сливная пробка А

(3) Уплотнительная шайба А

(2) Сливная пробка В                                                          (4) Уплотнительная шайба В

(5) Масляный фильтр

(1)

(2)

(3)

(4)

(5)

3. Нанесите тонкий слой моторного масла на новое
резиновое кольцо (6) нового масляного фильтра.

4. С помощью специального ключа и динамометри/
ческого ключа установите новый масляный фильтр и
затяните его с моментом

26 Н.м (2.7 кгсм , 20 фунтоIфутов)

Используйте только сертифицированный масляный
фильтр Honda или масляный фильтр эквивалентного
качества, предназначенный для вашей модели мото/
цикла. Использование неправильного фильтра Honda
или другого фильтра не надлежащего качества может
стать причиной выхода двигателя из строя.
(6) Уплотнительное резиновое кольцо масляного
фильтра

5. Убедитесь, что уплотнительные шайбы находятся в
хорошем состоянии и установите на место сливные
пробки. Заменяйте уплотнительные шайбы каждый раз
при замене масла или, когда это необходимо.

Момент затяжки словных пробок

30 Н.м (3.1 Кгм , 22 фунтоIфутов)

6. Залейте в картер моторное масло рекомендован/
ного типа, примерно

3,7 л (3.9 кварты США, 3.3 импер. кварты)

7. Установите на место маслозаливную крышку с
контрольным щупом.

8. Запустите двигатель и дайте ему 2 /3 минуты пора/
ботать на холостом ходу.

9. Через несколько минут после остановки двигателя
убедитесь, что уровень масла, замеренный при верти/
кально стоящем мотоцикле на горизонтальной твер/
дой поверхности, находится на верхней отметке конт/
рольного щупа. Убедитесь в отсутствии подтекания
моторного масла.

(6)
