Мотоцикл Honda VT750C2B/C2S. Руководство - часть 32

(VT750C2S)

(2)

(1)

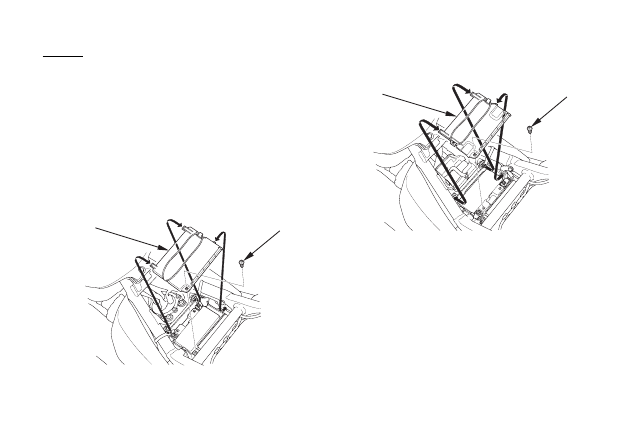

(1)   Крышка аккумуляторной батареи
(2)   Винт

Снятие:
Аккумуляторная батарея находится в контейнере,
расположенном под седлом.
1.   Выключите зажигание, повернув ключ в поло-

жение OFF (ВЫКЛ).

2.   Снимите седло (стр. 64).
3.   Выньте пакет для документов.
4.   Снимите крышку (1) аккумуляторной батареи,

вывернув шуруп (2).

(VT750C2B)

(2)

(1)

(1)   Крышка аккумуляторной батареи
(2)   Винт

Установка:
1.  Установка производится в порядке, обратном

снятию. Подключая аккумуляторную батарею,
сначала необходимо присоединить клемму к
положительному выводу (+), а затем - к отри-
цательному выводу (-) батареи.

2.  Проверьте надежность затяжки всех болтов и

соединений.

5.



Вначале отсоедините «отрицательную» (-)
клемму (3) от аккумуляторной батареи, затем
отсоедините «положительную» (+) клемму (4).

6.   Откройте крышку отсека АКБ (5).
7.   Извлеките аккумуляторную батарею (6) из кон-

тейнера.

(VT750C2B)

   (VT750C2S)

(4)

(5)

)

(

)

(

(6) (3)

(4)

(6)

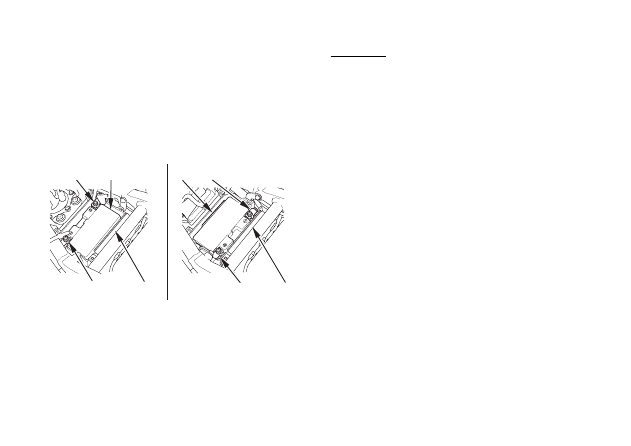

(3)   «Отрицательная» (-) клемма
(4)   «Положительная» (+) клемма
(5)   Крышка отсека аккумуляторной батареи
(6)   Аккумуляторная батарея

(VT750C2B)

                                    Перегоревший предохранитель

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 82.

Если имеет место частое перегорание предохрани-
теля, это обычно указывает на наличие короткого
замыкания или перегрузки в системе электрообо-
рудования. Для выполнения ремонта обратитесь к
официальному дилеру Honda.

ПРИМЕЧАНИЕ

Запрещается использовать предохранители, отли-
чающиеся по номинальному току от штатных. Это
может привести к серьёзной неисправности систе-
мы электрооборудования, к возгоранию, опасно-
му отключению приборов освещения или потере
мощности двигателя.

(VT750C2S)

Перегоревший предохранитель

4.  Закройте крышку блока предохранителей систе-

мы впрыска топлива и установите правый кожух.

(2)

(5)

(7)

(3)

(1)

(6)

(4)

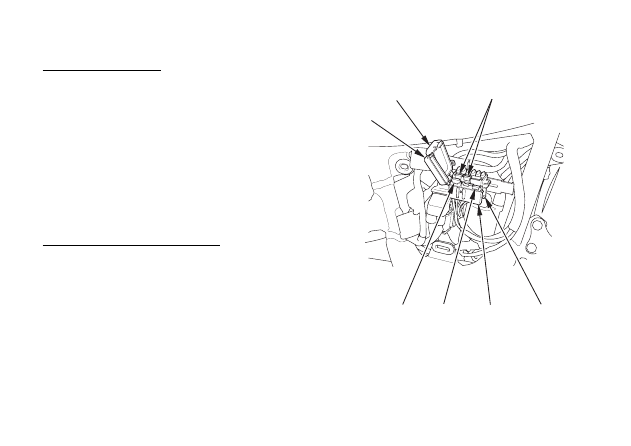

(1)   Блок предохранителей
(2)   Крышка блока

предохранителей

(3)   Запасные предохранители
(4)   Предохранитель системы

впрыска:

(5)   Крышка предохранителя

системы впрыска

(6)   Запасной предохранитель

системы впрыска топлива

(7)   Блок предохранителей

системы впрыска топлива

(VT750C2B)
Блок предохранителей:
Блок предохранителей (1) расположен за правой
боковой панелью.
Номинальный ток предохранителей:
 20A,

10A

1.   Снимите правый кожух (стр. 63).
2.   Откройте крышку блока предохранителей (2).
3.  Извлеките перегоревший предохранитель и уста-

новите новый предохранитель. Запасные предо-
хранители (3) находятся в блоке предохранителей.

4.  Закройте крышку блока предохранителей и

установите правый кожух.

Предохранитель системы впрыска:
Предохранитель системы впрыска топлива (4) рас-
положен за правым кожухом.
Номинальный ток предохранителя:
 15A
1.   Снимите правый кожух (стр. 63).
2.   Откройте крышку блока предохранителей (5).
3. Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасной
предохранитель системы впрыска топлива (6)
находится в блоке предохранителей системы
впрыска топлива (7).
