Мотоцикл Honda VT750C2B/C2S. Руководство - часть 29

(2)

(7)

(8)

(5)

(6)

(4)

(1)

(3)

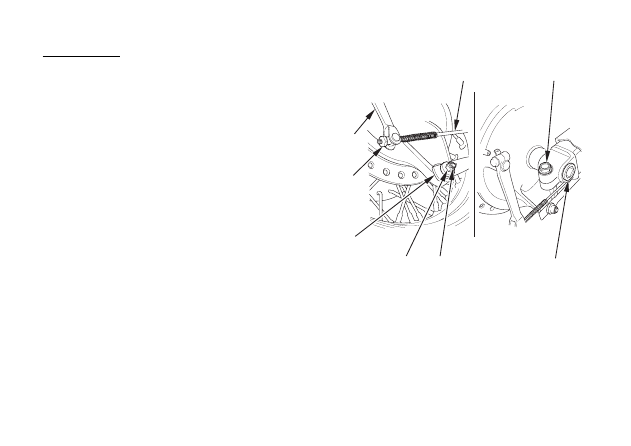

(1)   Регулировочная гайка заднего

тормоза

(2)   Тормозная тяга
(3)   Рабочий рычаг тормоза
(4)   Рычаг барабанного тормоза

(5)   Шплинт
(6)   Гайка рычага

барабанного тормоза

(7) Осевой болт
(8)   Вал задней оси

Снятие колеса:
(VT750C2B)
1.   Снимите глушители (стр. 109).
2.   Открутите регулировочную гайку (1), снимите

тормозную тягу (2) с рабочего рычага тормоза
(3), нажав на педаль тормоза.

3.   Отсоедините рычаг барабанного тормоза (4) от

панели тормоза, сняв шплинт (5), гайку рычаг
барабанного тормоза (6), шайбу и резиновую
втулку.

4.   Снимите осевой болт (7).

Установка заднего колеса
(VT750C2B)
Перед установкой заднего колеса убедитесь, что
ступица колеса и шлицы ведомой шестерни глав-
ной передачи покрыты пластичной смазкой.

Установка колеса:
1.  Выставьте колесо между плечом маятника и

картером главной передачи. Убедитесь, что
шлицы ступицы колеса совместились со шли-
цами вала главной передачи.

2.   Установите боковую втулку в панель тормоза.
3.  Вдвиньте ось заднего колеса справа через пра-

вое плечо маятника, панель тормоза ступицу
колеса и картер главной передачи.

4.   Соберите узел рычага барабанного тормоза. За-

тяните гайку рычага барабанного тормоза реко-
мендованным моментом:

 22

Нм

5.   Отверните гайку (9) оси, удерживая от враще-

ния ось (8) с помощью гаечного ключа.

6.   Извлеките ось заднего колеса и боковую втул-

ку.

7.   Сместите колесо вправо, чтобы отделить его от

картера главной передачи.

8.   Снимите заднее колесо.

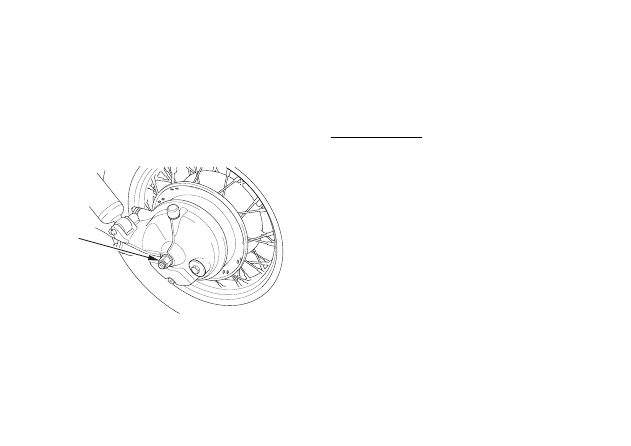

(9)

(9) Гайка задней оси



Использованные шплинты не способны надеж-
но закреплять фиксаторы. Проверьте, чтобы
обязательно был установлен новый шплинт.

11. Установите на место глушители (стр. 118).



Если при сборке не использовался динамоме-
трический ключ, как можно скорее обратитесь
к официальному дилеру Honda для проверки
правильности сборки. Неправильная сборка
может привести к потере тормозных свойств.

5.   Присоедините тормозную тягу к рабочему ры-

чагу тормоза.

6.  Установите регулировочную гайку заднего тор-

моза.

7.  Отрегулируйте свободный ход педали заднего

тормоза (стр. 35).

8. Затяните гайку задней оси рекомендованным

моментом:



88

Нм

9.  Затяните болт оси рекомендованным момен-

том:



27

Нм

10. После окончания сборки несколько раз задей-

ствуйте задний тормоз. Отпустите рычаг тормо-
за и проверьте, насколько свободно вращается
колесо. Если свобода вращения колеса не обе-
спечена или тормозные колодки трутся по дис-
ку, устраните неисправности.

(5)

(6)

(2)

(4)

(1)

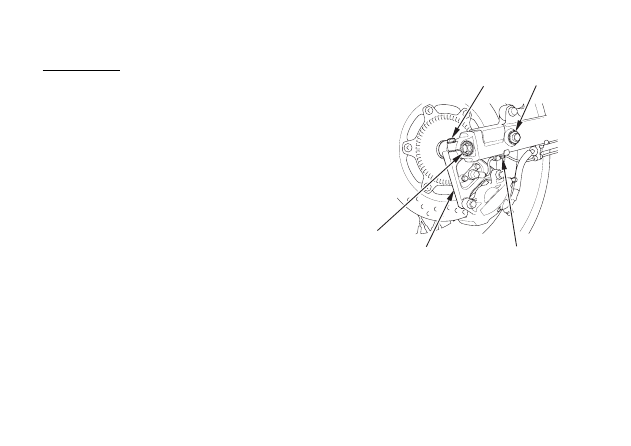

(1)   Осевой болт
(2)   Вал задней оси
(4)   Болт заднего тормозного суппорта
(5)   Болт
(6)   Задний тормозной суппорт

Снятие заднего колеса
Снятие колеса:
(VT750C2S)
1.   Снимите глушители (стр. 109).
2.   Ослабьте осевой болт (1) задней оси.
3.   Отверните гайку (3) оси, удерживая от враще-

ния ось (2) с помощью гаечного ключа.

4.  Выверните болт (4) кронштейна заднего тор-

мозного суппорта и болт (5).

5.   Извлеките ось заднего колеса.
6.  Снимите кронштейн заднего тормозного суп-

порта (6), шайбу и боковую втулку.

7.   Сместите колесо вправо, чтобы отделить его от

картера главной передачи.

8.   Снимите колесо.
