Мотоцикл Honda VT750C2B/C2S. Руководство - часть 26

(3)

(2)

(1)

(1)   Резиновая гильза троса акселератора
(2)   Контргайка
(3)   Регулятор

ФУНКЦИОНИРОВАНИЕ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
Ознакомьтесь с правилами техники безопасности
на стр. 82.

1.   Убедитесь, что ручка управления дроссельной

заслонкой плавно поворачивается от положе-
ния полностью открытой заслонки до поло-
жения полностью закрытой заслонки в обоих
крайних положениях руля.

2.  Измерьте свободный ход рукоятки управления

дроссельной заслонкой на фланце рукоятки.



Нормальный свободный ход должен быть равен
примерно: 2 - 6  мм

Чтобы отрегулировать свободный ход сдвиньте ре-
зиновую гильзу (1), затем ослабьте контргайку (2) и
поверните регулятор (3). После регулировки затя-
ните контргайку и установите на место резиновую
гильзу.

(1)

(2)

(4)

(3)

(1)

(1)   Болты
(2)   Крышка корпуса воздухоочистителя
(3)   Фильтрующий элемент воздухоочистителя
(4)   Корпус воздухоочистителя

ВОЗДУХООЧИСТИТЕЛЬ
Ознакомьтесь с правилами техники безопасности
на стр. 82.

Воздухоочиститель следует обслуживать через
регулярные интервалы (стр. 84). Обслуживайте
воздухоочиститель чаще, если эксплуатируете мо-
тоцикл в условиях повышенной влажности или за-
пыленности.
1.   Снимите винты (1) и крышку (2) корпуса воз-

духоочистителя.

2.  Снимите и утилизируйте фильтрующий эле-

мент (3) воздухоочистителя.

3.   Тщательно протрите внутреннюю поверхность

корпуса (4) воздухоочистителя.

4.   Установите новый фильтрующий элемент.
  Используйте оригинальный фильтрующий

элемент Honda или эквивалентный ему, пред-
назначенный для данной модели мотоцикла.
Использование фильтрующего элемента, не
предназначенного для данной модели или пло-
хого качества, может привести к ускоренному
износу двигателя или снизить его мощность.

5.   Произведите сборку в обратной последователь-

ности.

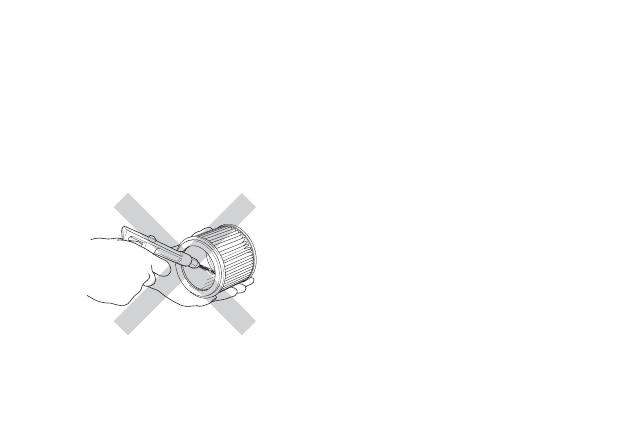

Данный мотоцикл оснащен бумажным фильтрую-
щим элементом.
Продувка такого фильтрующего элемента сжатым
воздухом или любой другой способ очистки могут
привести к повреждению фильтрующего элемента
и проникновению грязи в двигатель.
Не пытайтесь чистить засорившийся фильтрую-
щий элемент.
