VFR1200XDA

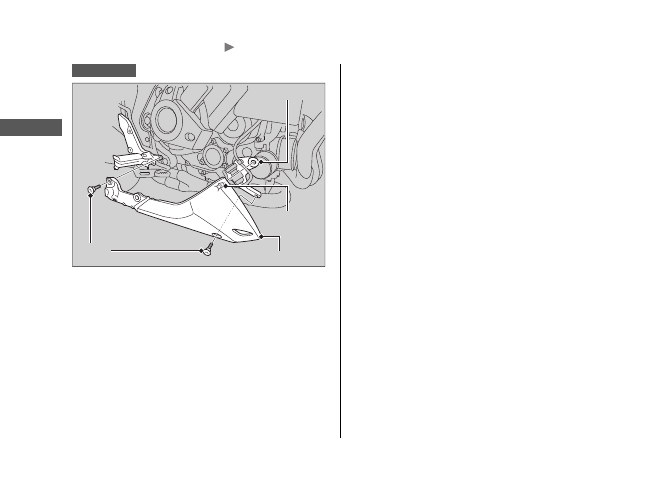

Болты

Выступ

Правый нижний обтекатель

Опорная втулка

Установка



²

Установка деталей выполняется в обратной после-
довательности.

Снятие и установка компонентов   Правый теплоотражатель двигателя и правый нижний обтекатель

Снятие и установка компонентов    Седло

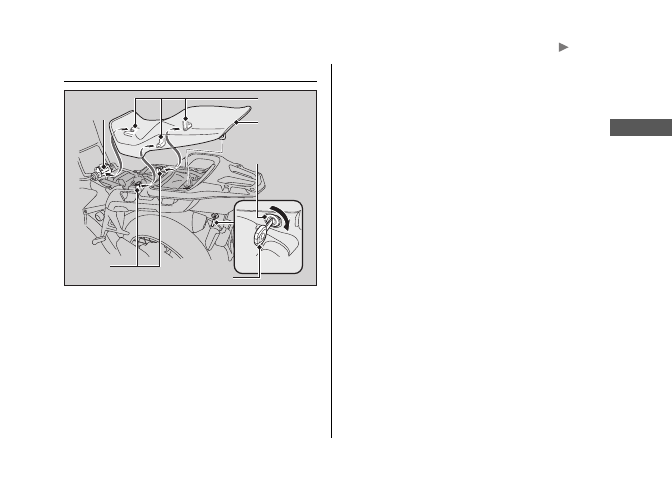

Седло

Передняя
опора

Задние
опоры

Ключ зажигания

Седло

Выступы

Замок седла

Снятие



²

Вставьте ключ зажигания в замок седла, поверни-

1.

те его по часовой стрелке, удержите в поверну-
том положении и откройте седло.
Потяните седло назад и вверх.

2.

Установка



²

Вставьте передние и задние выступы на седле в

1.

соответствующие опоры на раме.
Нажмите вперед и вниз на заднюю часть седла до

2.

его защелкивания на месте. Слегка потяните
седло вверх, чтобы убедиться в надежности его
установки.

Седло запирается автоматически при закрытии.
Будьте внимательны, чтобы не запереть ключи в
подседельном пространстве.

Моторное масло

Проверка уровня моторного масла

Если двигатель холодный, запустите его и про-

1.

грейте в течение 3-5 минут.
Выключите зажигание и подождите 2-3 минуты.

2.

Установите мотоцикл вертикально на ровной

3.

горизонтальной площадке.
Проверьте уровень масла, который должен нахо-

4.

диться между метками верхнего и нижнего уров-
ня в контрольном окне.

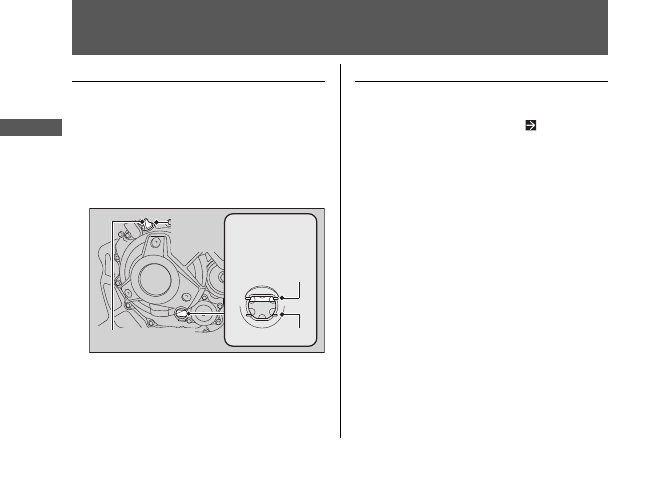

Метка

максимального

уровня

Пробка маслоналивной
горловины двигателя

Масло-
наливная
горловина

Окошко для контро-
ля уровня масла

Метка минимального
уровня

Долив моторного масла

Если уровень масла находится на отметке мини-
мального уровня или ниже ее, необходимо долить
рекомендованное моторное масло.   Стр. 65

Откройте крышку маслоналивной горловины дви-

1.

гателя. Долейте масло с рекомендованными
характеристиками до метки максимального уров-
ня.

При проверке уровня масла установите мото-

цикл вертикально на ровной горизонтальной
площадке.
Запрещается превышать метку максимально-

го уровня.
Не допускайте попадания посторонних мате-

риалов в маслоналивную горловину.
Немедленно вытирайте пролитое.

Надежно закройте пробку маслоналивной горло-

2.

вины.

ПРИМЕЧАНИЕ

Работа двигателя при недостаточном или избыточном
уровне моторного масла может привести к выходу
двигателя из строя. Запрещается смешивать моторные
масла разных марок и сортов. Это может отрицательно
сказаться на смазке и эффективности работы сцепления.

Рекомендации по выбору моторного масла
см. в разделе "Основы правильного обслуживания".

 Стр. 65

Замена моторного масла
и масляного фильтра двигателя

Замена масла и масляного фильтра требует приме-
нения специального инструмента. Рекомендуется
поручить выполнение сервисных операций офици-
альному дилеру Honda.

Используйте только новые оригинальные масляные
фильтры Honda, предназначенные для данной моде-
ли, либо их аналоги.

ПРИМЕЧАНИЕ

Использование неподходящего масляного фильтра может
привести к серьезной поломке двигателя.

Снимите правый теплоотражатель двигателя и

1.

правый нижний обтекатель.   Стр. 73
Если двигатель холодный, запустите его и про-

2.

грейте в течение 3-5 минут.
Выключите зажигание, остановите двигатель и

3.

подождите 2-3 минуты.
Установите мотоцикл на ровной горизонтальной

4.

площадке.
Расположите под сливным отверстием подходя-

5.

щую емкость для сбора масла.
Для слива масла снимите пробку маслоналивной

6.

горловины, отверните сливную пробку с уплотни-
тельной шайбой.

Сливная пробка

Уплотнительная
шайба

Моторное масло   Замена моторного масла и масляного фильтра двигателя

См. продолжение
