Мотоцикл Honda XL 1000V. Руководство - часть 17

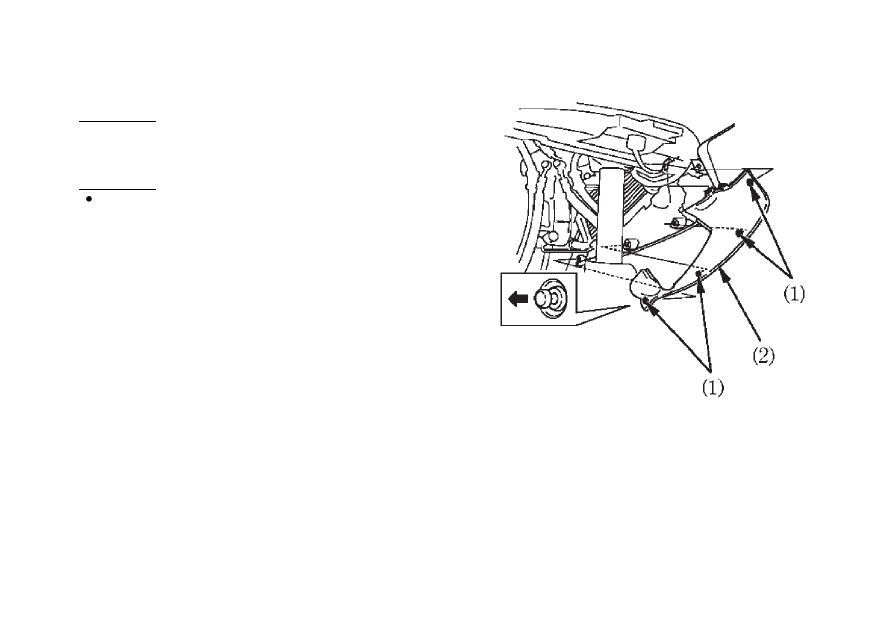

ВНУТРЕННИЙ ОБТЕКАТЕЛЬ

Демонтаж:
1. Снимите нижний кожух (см. стр. 64).
2. Снимите клипсы (1) и внутренний обтекатель (2).

Установка:

Установка выполняется в порядке, обратном
процедуре снятия.

(1) Клипсы
(2) Внутренний обтекатель

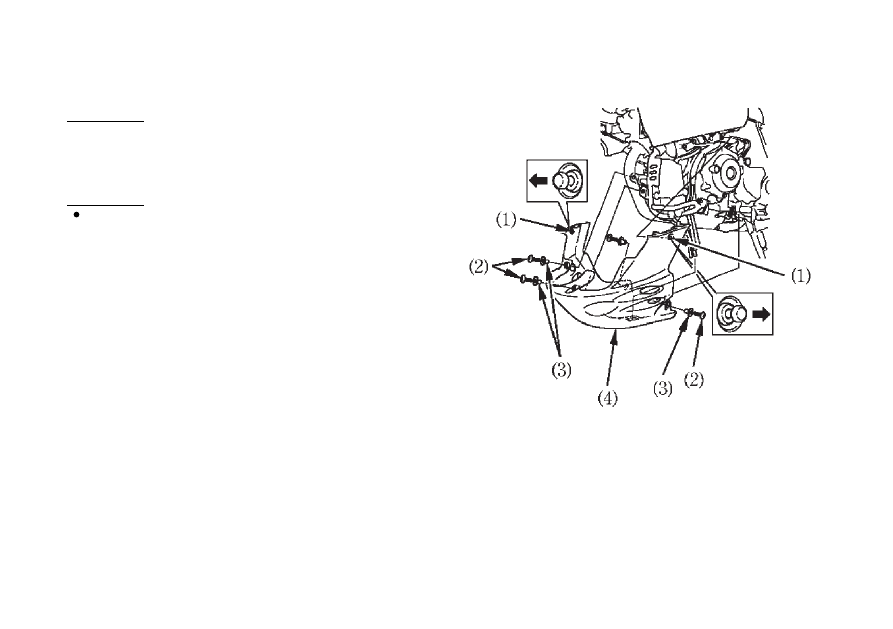

НИЖНИЙ ОБТЕКАТЕЛЬ

Демонтаж:
1. Снимите клипсы (1).
2. Выверните болты (2), снимите шайбы (3) и

нижний обтекатель (4).

Установка:

Установка выполняется в порядке, обратном
процедуре снятия.

(1) Клипсы
(2) Болты
(3) Шайбы
(4) Нижний обтекатель

НИЖНИЙ КОЖУХ

Демонтаж:
1. Снимите клипсы (1).
2. Снимите нижний кожух (2).

Установка:

Установка выполняется в порядке, обратном
процедуре снятия.

(1) Клипсы
(2) Нижний кожух

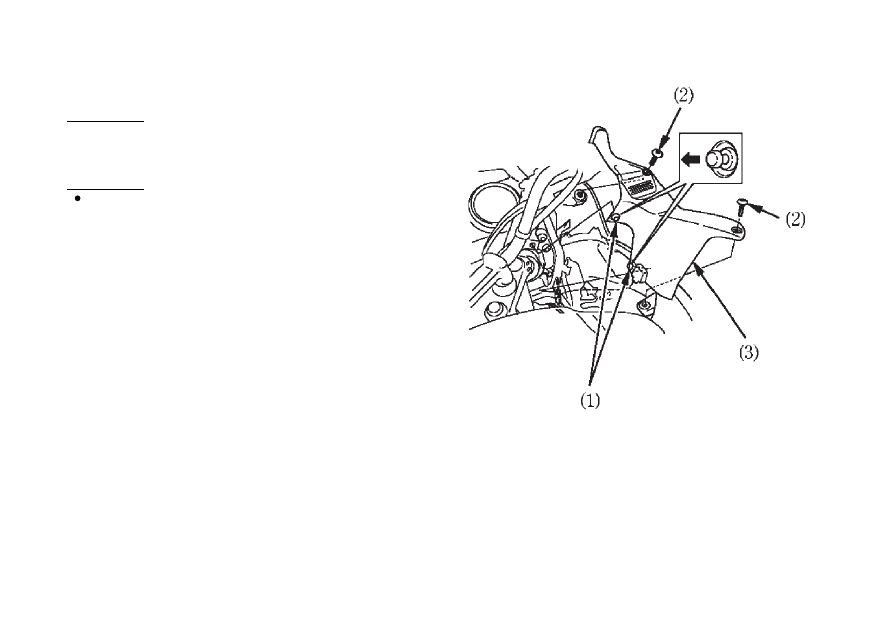

ВЕРХНИЙ ОБТЕКАТЕЛЬ

Демонтаж:
1. Снимите клипсы (1), выверните болты (2).
2. Снимите верхний обтекатель (3).

Установка:

Установка выполняется в порядке, обратном
процедуре снятия.

(1) Клипсы
(2) Болты
(3) Верхний обтекатель
