Мотоцикл Honda XL 1000V. Руководство - часть 4

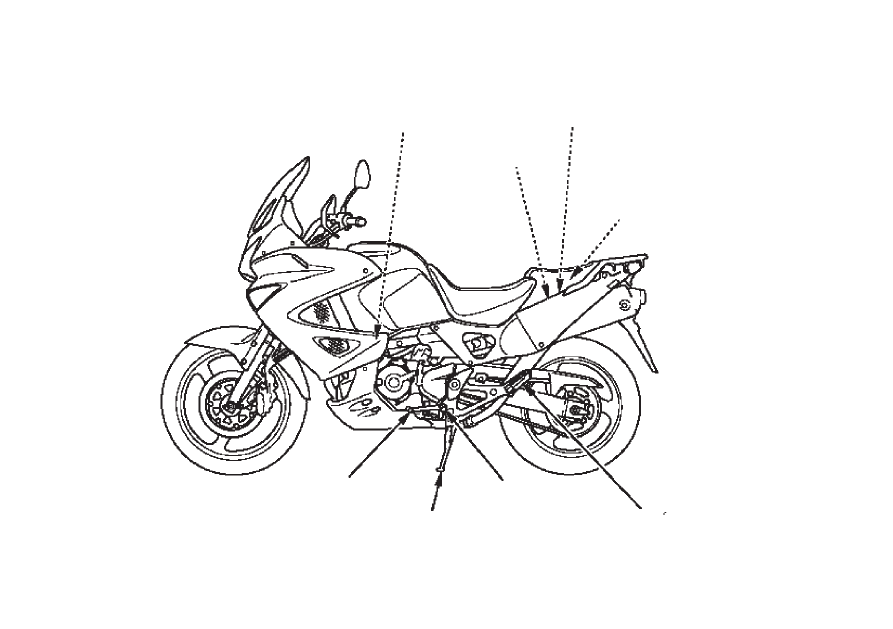

Подножка

Педаль
переключения
передач

Отделение
для документов

Держатель
для шлема

Топливный кран

Боковой упор

Отсек для размещения
механического противоугонного
устройства

Подножка
пассажира

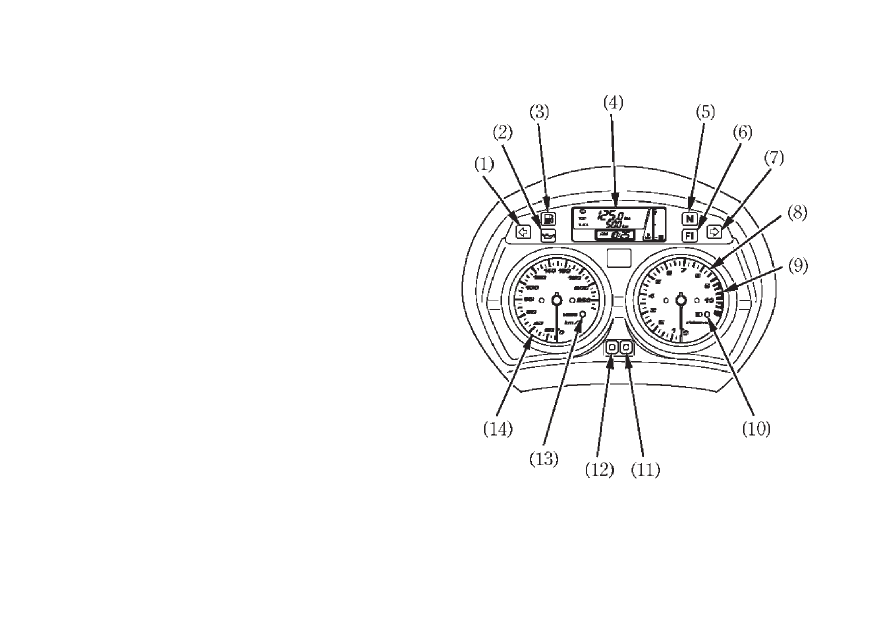

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной панели.
Их назначение изложено в таблицах на следующих
страницах.

(1)  Индикатор указателя левого поворота
(2) Индикатор низкого давления масла

в двигателе

(3)  Указатель уровня топлива
(4) Многофункциональный дисплей
(5) Индикатор нейтрали
(6) Индикатор системы управления

двигателем PGMUFI

(7)  Индикатор указателя правого поворота
(8) Тахометр
(9)  Красная зона тахометра

(10) Индикатор дальнего света
(11) Кнопка коррекции показаний часов
(12) Кнопка указателя пробега за поездку
(13) Индикатор системы иммобилайзера (HISS)
(14) Спидометр

№

позиции

Наименование

Назначение

Индикатор указателя левого
поворота (зеленого цвета)

Прерывисто вспыхивает при включении указателя
левого поворота или аварийной сигнализации.

Индикатор низкого давления
масла (красного цвета)

Высвечивается, когда давление масла в двигателе
падает ниже штатного значения, а так же при
включении зажигания, когда двигатель не работает.
Гаснет после запуска двигателя, однако может
периодически вспыхивать при работе непрогретого
двигателя на холостом ходу.

Эксплуатация двигателя при недостаточном давлении
моторного масла может привести к выходу двигателя
из строя.

Сигнализатор низкого
уровня топлива

Загорается при низком уровне топлива в баке.
Включение сигнализатора означает, что остаток
топлива в баке ненаклонённого мотоцикла составляет
приблизительно: 4,0 л

ПРИМЕЧАНИЕ

№

позиции

Наименование

Назначение

Многофункциональный дисплей

Дисплей имеет следующие функции: данный
дисплей служит для отображения пусковой
информации (см. стр. 18)

Указатель температуры
охлаждающей жидкости

Показывает температуру охлаждающей жидкости
(стр. 20).

Одометр

Показывает общий пробег (стр. 21).

Указатель пробега за поездку

Показывает пробег за поездку (стр. 23).

Указатель расхода топлива

Показывает расход топлива (стр. 24).

Цифровые часы

Показывают часы и минуты (стр. 25).
